一、设计背景
马路上大量车辆的行驶需要遵守一定的交通规则，红绿灯便是最重要的一个管理交通的手段。红绿灯（交通信号灯）系以规定之时间上交互更迭之光色讯号，设置于交岔路口或其他特殊地点，用以将道路通行权指定给车辆驾驶人与行人，管制其行止及转向之交通管制设施。为一由电力运转之交通管制设施，以红、黄、绿三色灯号或辅以音响，指示车辆及行人停止、注意与行进，设于交岔路口或其他必要地点。
二、设计要求
利用单片机设计一个红绿灯，实现了数显倒计时与灯光变换，其中30秒红灯，25秒绿灯，5秒黄灯，实现东西与南北灯光变换，符合红绿灯逻辑。（所有时间也可以修改。）
三、设计效果
如下图：
在这里插入图片描述
四、设计方案
芯片采用：MSP430F249、74HC573
交通灯采用：trafficlight组件
数显采用：两位数共阴极的数码管
设计图为：

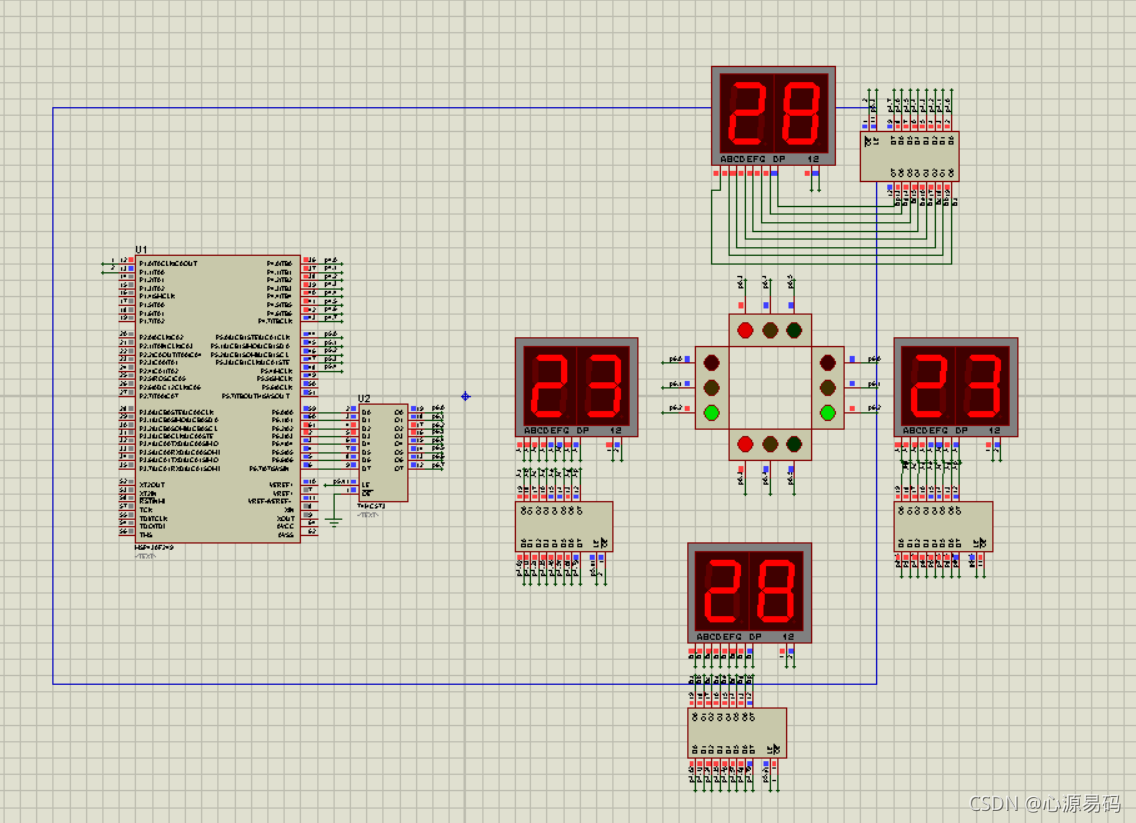

在这里插入图片描述
五、芯片源码设计
代码设计：
#include <msp430f249.h> #define AHout P5OUT = 0x01; #define ALout P5OUT = 0x02; #define BHout P5OUT = 0x04; #define BLout P5OUT = 0x08; #define EndOut P5OUT = 0x00; #define LightOut P5OUT |= 0x10 #define Hred BIT0 #define Hyellow BIT1 #define Hgreen BIT2 #define Vred BIT3 #define Vyellow BIT4 #define Vgreen BIT5 #define Vertical 0 #define Horizontal 1 int num[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0x40}; int timeA,timeB; //输出时间 int red,yellow,green; //红绿黄等定时选择 int dir; //方向选择 void SetLights(int light) //设置灯亮灭 { P6OUT = light; LightOut; //输出信号 EndOut; //输出结束 } void Init() { /*设置输出端口*/ P4SEL &= 0x00; P4DIR |= 0xff; P5SEL &= 0x00; P5DIR |= 0xff; P6SEL &= 0x00; P6DIR |= 0xff; P1SEL &= ~0x03; P1DIR |= 0x03; P1OUT = 0x01; P4OUT = 0xff; P5OUT = 0xff; P6OUT = 0xff; /*定时器设置*/ TACTL = TASSEL_1 + MC_1; //时钟选择 ACLK = 32768 Hz CCR0 = 32768; //定时 1 s CCTL0 = CCIE; //时钟中断打开 TBCTL = TBSSEL_1 + MC_1; TBCCR0 = 500; TBCCTL0=CCIE; /**/ dir=Vertical; SetLights(Vred + Hgreen); } void ReSet() //定时重置 { red=30; yellow=5; green=25; } void SetData() //输出写入 { if(dir == Horizontal) //horizontal-red { timeA=red; if(green > 0) { timeB = green; SetLights(Hred + Vgreen); } else { timeB = yellow; SetLights(Hred + Vyellow); } } else //vertical-red { timeB=red; if(green > 0) { timeA = green; SetLights(Vred + Hgreen); } else { timeA = yellow; SetLights(Vred + Hyellow); } } } void WriteA(int high,int low) { P4OUT = high; //十位 AHout; EndOut; P4OUT = low; //个位 ALout; EndOut; } void WriteB(int high,int low) { P4OUT = high; //十位 BHout; EndOut; P4OUT = low; //个位 BLout; EndOut; } //Timer_A定时器中断 #pragma vector=TIMERA0_VECTOR __interrupt void Timer_A() { SetData(); WriteA(num[timeA/10],num[timeA%10]); WriteB(num[timeB/10],num[timeB%10]); red--; green--; if(green < 0) { yellow--; if(yellow <= 0) { if(dir == Horizontal) dir = Vertical; else dir = Horizontal; ReSet(); } } } //LED驱动信号 #pragma vector=TIMERB0_VECTOR __interrupt void Timer_B() { P1OUT = ~P1OUT; } void main() { WDTCTL = WDTPW + WDTHOLD; //关闭看门狗 Init(); //初始化设置 ReSet(); //输出重置 _BIS_SR(LPM3_bits + GIE); //打开全局中断，并进入低功耗模式 }
六、资源下载与学习
下载后，解压并打开t32.dsn，将debug-exe-1.hex配置进芯片MSP430F249，点击运行即可，不会配置可以私信我
