1. 绘制文字

ctx.font；设置文本内容的字体属性，使用方式与 css font 相同

ctx.textAlign；设置文本内容的对齐方式

start：默认，文本在指定的位置开始

end：文本在指定的位置结束

center：文本的中心被放置在指定的位置

left：文本左对齐

right：文本右对齐

ctx.textBaseline；设置绘制文本时使用的当前文本基线

alphabetic：默认，文本基线是普通的字母基线

top：文本基线是 em 方框的顶端

hanging：文本基线是悬挂基线

middle：文本基线是 em 方框的正中心

ideographic：文本基线是 em 基线

bottom：文本基线是 em 方框的底端

ctx.fillText()；填充文本

ctx.strokeText()；绘制文本（无填充）

ctx.measureText()；返回包含指定文本宽度的对象


接下来我们在上文饼状图案例的基础上绘制文字：


<!DOCTYPE html>
<html>
<head>
  <meta charset="UTF-8">
  <title>绘制饼状图&文字</title>
  <style></style>
</head>
<body>
  <div>
    <canvas id="table"></canvas>
  </div>
</body>
<script>
  var canvas = document.getElementById('table'); //获取canvas标签
  var ctx = canvas.getContext('2d'); //获取上下文
  //设置画布宽高、边框（边框也可使用CSS选择器来设定）
  canvas.width = 600;
  canvas.height = 400;
  canvas.style.border = '2px solid #000';
  //定义饼状图数据
  var data = [{
      'value': 0.2,
      'color': '#149985',
      'title': '城市A'
    },
    {
      'value': 0.3,
      'color': 'red',
      'title': '城市B'
    },
    {
      'value': 0.4,
      'color': 'blue',
      'title': '城市C'
    },
    {
      'value': 0.1,
      'color': '#999999',
      'title': '城市D'
    },
  ]
  //绘制饼状图
  var tempAngle = -90; //记录绘制到了哪个角度
  for (var i = 0; i < data.length; i++) {
    ctx.beginPath(); //每一次循环都绘制不同的扇区，所以都要开启新状态
    ctx.moveTo(200, 200); //每一次都回到圆心点开始绘制
    var angle = data[i].value * 360; //每一个扇区的角度
    ctx.fillStyle = data[i].color; //颜色填充按照数据遍历
    var startAngle = tempAngle * Math.PI / 180; //起始角度
    var endAngle = (tempAngle + angle) * Math.PI / 180; //每一次的结束角度=起始角度+扇区角度
    ctx.arc(200, 200, 100, startAngle, endAngle);
    //绘制文字
    var txt = data[i].value * 100 + '%'; //获取要绘制的文字
    var x, y; //文字坐标
    var txtAngle = tempAngle + 1 / 2 * angle; //文字位置的角度 = 起始角度 + 扇区的一半
    //计算文字坐标
    x = 200 + Math.cos(txtAngle * Math.PI / 180) * (100 + 20);
    y = 200 + Math.sin(txtAngle * Math.PI / 180) * (100 + 20);
    ctx.font = '20px "微软雅黑"'; //设置字体
    if (txtAngle > 90 && txtAngle < 270) { //设置y轴左边的文字结束位置对齐，防止文字显示不全
      ctx.textAlign = 'end';
    }
    ctx.fillText(txt, x, y); //填充文字
    ctx.fill();
    tempAngle = tempAngle + angle; //每次绘制完一次扇区起始角度为原角度加该扇区角度
  }
</script>
</html>

加上文字的饼状图如下：




在这里注意我们计算文字文字位置时用到了两个公式：200 为圆心点的位置，cos 计算 x 轴方向的位置，sin 计算 y 轴方向的位置，100 为半径长度，20 是文字到圆周的距离；该公式通用。


x = 200 + Math.cos(txtAngle * Math.PI / 180) * (100 + 20);
y = 200 + Math.sin(txtAngle * Math.PI / 180) * (100 + 20);

2. 绘制图片(drawImage)

（1）基本绘制方法

ctx.drawImage(img,x,y)；绘制图片基本方式，x y 为绘片左上角的坐标， img是绘制图片的dom对象

ctx.drawImage(img,x,y,width,height)；绘制图片并规定宽高

ctx.drawImage(img,sx,sy,swidth,sheight,x,y,width,height)；绘制图片并在画布上定位被裁剪的部分，sx,sy 裁剪区域的左上角坐标， swidth 裁剪图片的宽度，sheight 裁剪的高度，其余属性相同

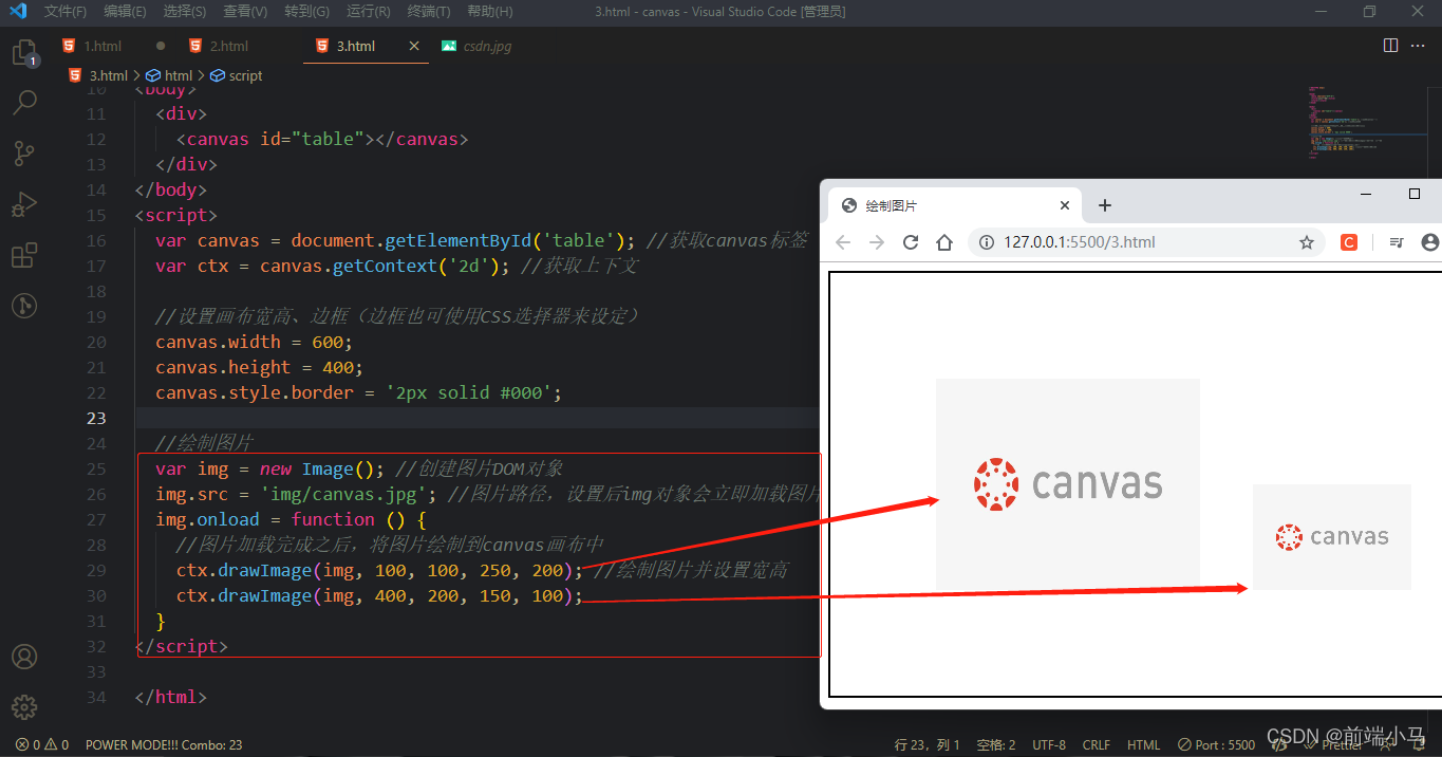

如下简单案例：




（2）案例：序列帧动画（通过图片裁剪，实现人走路的动态效果）

       图片裁剪常用育在一张具有多种元素的图片中裁剪出其中一个元素，例如在一张具有多个人物的图片中抠出其中一个人物等等。接下来我们通过一张人走路的序列帧图来实现动态效果；


原始序列帧图片如下：




过程也很简单，就是使用到了循环计时器 setInterval，循环裁剪图片中的每一帧，并清除之前裁剪的所有元素，只展示最新的元素，实现动态效果。


<!DOCTYPE html>
<html>
<head>
  <meta charset="UTF-8">
  <title>序列帧动画</title>
  <style></style>
</head>
<body>
  <div>
    <canvas id="table"></canvas>
  </div>
</body>
<script>
  var canvas = document.getElementById('table'); //获取canvas标签
  var ctx = canvas.getContext('2d'); //获取上下文
  //设置画布宽高、边框（边框也可使用CSS选择器来设定）
  canvas.width = 600;
  canvas.height = 400;
  canvas.style.border = '2px solid #000';
  //绘制图片
  var img = new Image(); //创建图片DOM对象
  img.src = 'img/zoulu.jpg'; //图片路径，设置后img对象会立即加载图片
  img.onload = function () {
    var framIndex = 0;
    setInterval(function () {
      ctx.clearRect(0, 0, canvas.width, canvas.height);
      ctx.drawImage(img, framIndex * 80, 0, 50, 400, 200, 100, 80, 300); //绘制图片
      framIndex++; //添加到下一帧
      framIndex %= 5;
    }, 1000 / 6);
  }
</script>
</html>

案例效果如下：




3. 绘制坐标系

<!DOCTYPE html>
<html>
<head>
  <meta charset="UTF-8">
  <title>绘制坐标系</title>
  <style></style>
</head>
<body>
  <div>
    <canvas id="table"></canvas>
  </div>
</body>
<script>
  var canvas = document.getElementById('table'); //获取canvas标签
  var ctx = canvas.getContext('2d'); //获取上下文
  //设置画布宽高、边框（边框也可使用CSS选择器来设定）
  canvas.width = 600;
  canvas.height = 400;
  canvas.style.border = '2px solid #000';
  //画笔起点
  var x0 = 100;
  var y0 = 380;
  var maxHeight = 390;
  var arrowWidth = 10; //箭头宽度
  //绘制x轴
  ctx.beginPath();
  ctx.strokeStyle = 'blue';
  ctx.moveTo(x0, y0);
  ctx.lineTo(500, 380);
  ctx.lineTo(500 - arrowWidth, 380 - arrowWidth);
  ctx.moveTo(500, 380);
  ctx.lineTo(500 - arrowWidth, 380 + arrowWidth);
  ctx.stroke();
  //绘制y轴
  ctx.beginPath();
  ctx.moveTo(x0, y0);
  ctx.lineTo(100, 0);
  ctx.lineTo(100 - arrowWidth, arrowWidth);
  ctx.moveTo(100, 0);
  ctx.lineTo(100 + arrowWidth, arrowWidth);
  ctx.stroke();
  //绘制线段
  var data = [0.4, 0.5, 0.3, 0.8, 0.4, 0.6]; //假数据
  var pointWidth = 380 / (data.length + 1);
  ctx.beginPath();
  ctx.strokeStyle = 'red';
  for (var i = 0; i < data.length; i++) {
    var x = x0 + (i + 1) * pointWidth;
    var y = y0 - data[i] * maxHeight;
    ctx.lineTo(x, y)
  }
  ctx.stroke();
</script>
</html>

效果如下：




4. canvas 颜色样式和阴影（了解）

相关颜色样式：


ctx.fillStyle；填充颜色(可支持所有格式的颜色)

ctx.strokeStyle；描边颜色(可支持所有格式的颜色)

ctx.strokeStyle = 'red';
ctx.strokeStyle = '#ccc';
ctx.strokeStyle = 'rgb(255,0,0)';
ctx.strokeStyle = 'rgba(255,0,0,6)';

相关阴影样式（效率低、性能差，建议不使用）：


ctx.shadowColor；阴影颜色

ctx.shadowBlur；模糊级别，大于 1 的正整数，数值越高，模糊程度越大

ctx.shadowOffsetX；阴影距形状的水平距离

ctx.shadowOffsetY；阴影距形状的垂直距离

使用方式与 css 中类似：


ctx.shadowColor = 'teal';
ctx.shadowBlur = 10;
ctx.shadowOffsetX = 10;
ctx.shadowOffsetY = 10;
ctx.fillRect(100, 100, 100, 100);

5. 复杂样式

（1）渐变

ctx.createLinearGradient(x0,y0,x1,y1)；线性渐变，x0 y0 为起始坐标，x1 y1 为结束坐标，使用时需要添加渐变色

var grd = ctx.createLinearGradient(0, 0, 170, 0);
grd.addColorStop(0, 'black'); //添加一个渐变颜色，值介于 0.0 与 1.0 之间
grd.addColorStop(1, 'white'); //添加一个渐变颜色

ctx.fillStyle = grd; //把渐变设置到填充的样式

ctx.createRadialGradient(x0,y0,r0,x1,y1,r1)；圆形渐变，x0 渐变开始圆的 x 坐标，y0 渐变的开始圆的 y 坐标，r0: 开始圆的半径，x1 渐变的结束圆的 x 坐标，y1 渐变的结束圆的 y 坐标，r1 结束圆的半径

var rlg = ctx.createRadialGradient(300, 300, 10, 300, 300, 200);
rlg.addColorStop(0, 'teal'); //添加一个渐变颜色
rlg.addColorStop(0.4, 'navy');
rlg.addColorStop(1, 'purple');

ctx.fillStyle = rlg; //设置 填充样式为延续渐变的样式

ctx.fillRect(100, 100, 500, 500);


（2）绘制背景图

ctx.createPattern(img,repeat)；img 设置平铺背景的图片，repeat 背景平铺的方式

var ctx = c.getContext('2d');
var img = document.getElementById('lamp');
var pat = ctx.createPattern(img, 'repeat');
ctx.rect(0, 0, 150, 100);
ctx.fillStyle = pat; //  把背景图设置给填充的样式
ctx.fill();

（3）变换（重点）

ctx.scale(scalewidth,scaleheight)；画布缩放

ctx.translate(x,y)；位移画布，发生位移后，相当于把画布的 0,0 坐标更换到新的 x,y 位置，所有绘制的新元素都被影响

ctx.rotate(angle)；旋转画布


6. 绘制环境的相关操作

ctx.save()；保存当前环境的状态，可以把当前绘制环境进行保存到缓存中

ctx.restore()；返回之前保存过的路径状态和属性

ctx.globalAlpha=number；设置绘制环境的透明度，值介于0-1之间

ctx.clip()；在画布的限定区域绘制，从原始画布中剪切任意形状和尺寸，一旦剪切了某个区域，则所有之后的绘图都会被限制在被剪切的区域内

canvas.toDataURL(type, encoderOptions)；把 canvas 绘制的内容输出成 base64 内容，type 设置输出的类型，比如 image/png image/jpeg 等；encoderOptions 值为 0-1 之间的数字，用于标识输出图片的质量，1 表示无损压缩

var canvas = document.getElementById("canvas");
var dataURL = canvas.toDataURL();
console.log(dataURL);
var img = document.querySelector("#img-demo");//拿到图片的dom对象
img.src = canvas.toDataURL("image/png"); //将画布的内容给图片标签显示

三篇文章速通 canvas：


➡️ 第一部分：canvas介绍，绘制圆形、矩形；

➡️ 第二部分：绘制文字、图片、坐标系，canva颜色和样式，绘制环境；

➡️ 第三部分：canvas库Konva.js的使用。
