Excel创意圆环图,让你的表格颜值翻倍!

简介: Excel创意圆环图,让你的表格颜值翻倍!
+关注继续查看

昨天给大家介绍了好看的条形图的制作方法,还没看的可以戳链接:

你见过这么好看的条形图吗?3步就搞定!


今天我们再来看看如何制作一个比较有创意的圆环图。



示例展示

下面是一个比较常见的圆环图




如果我们用心修饰一下圆环图,可得到下面这样的效果。






多系列圆环图

圆环图一般在涉及多个数据系列对比时,可以使用,如下图所示。




插入圆环图,合理设置【圆环圆内径大小】即可,如这里设置为“20%”,如下图所示。






带“保护”的圆环图

前面介绍了多系列圆环图的制作,接下来利用多系列圆环图做一个内外都有一层保护层的圆环图,怎么做呢?其实只需要在最内层和最外层添加一个辅助层就可以了,效果如下图所示。




下面介绍具体操作步骤。


1、根据原始数据绘制圆环图,效果如左下图所示。


2、修改原始数据,添加三个辅助列,制作出一个多圆环图,效果如右下图所示。




3、调整环的内径,并修改各环颜色。让最内层和最外层统一为一个颜色,表示为保护层,中间两层分系列设置不同的颜色。如果中间出现白色分割线,其实是边框,修改为和系列相同颜色即可,如左下图所示。


4、最后添加数据标签,并移动到圆环中间,适当调整其他元素,即可得到最终的效果,如右下图所示。






船上看星星

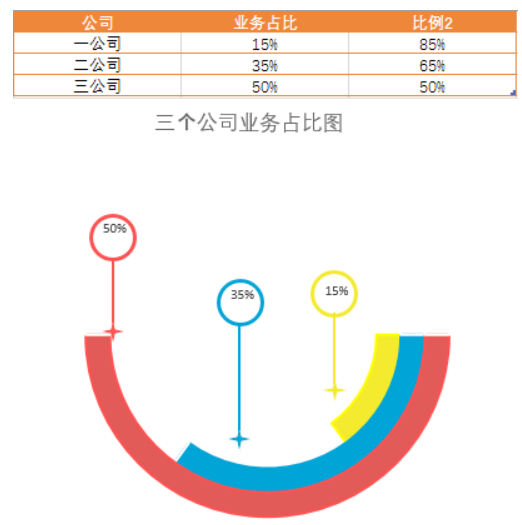

下面的图是一个类似船上看星星的圆环图。制作这类图表时,需要注意的是,原数据不能多,3~4行数据为宜。否则看起来会显得臃肿,缺乏意境。




具体操作步骤如下。


1、根据原始数据制作圆环图,效果如左下图所示。


2、修改原数据,在后方添加一列,使其值等于“1-' 业务占比 '”,将圆环图变为三个环,如右下图所示。




3、设置系列的【第一个扇区起始角度】为“90°”,如下图所示。




4、设置“比例2”系列为【无填充】【无线条】,如左下图所示,将其隐藏起来,效果如右下图所示。




5、制作星星元素,在【插入】选项卡的【插图】组的【形状】中,选择一个O、一条直线和一个+,组合出下面的形状,如左下图所示。


6、最后添加数据标签,并适当摆放数据标签和新加元素的位置,再调整系列颜色和圆环内径即可,最终效果如右下图所示。




好了,今天分享的内容就是这些,你有学到了吗?
