【MATLAB】基本绘图 ( 图形属性 | 绘图对象 | 图形属性界面 | 坐标轴属性 | 线属性 | 文本属性 | 图形属性设置策略 )(一)

简介: 【MATLAB】基本绘图 ( 图形属性 | 绘图对象 | 图形属性界面 | 坐标轴属性 | 线属性 | 文本属性 | 图形属性设置策略 )(一)

文章目录

一、图形属性

1、图形属性列举

2、绘图对象

二、图形属性设置

1、图形属性界面

2、坐标轴属性

3、线属性

4、文本属性

三、图形属性设置策略





一、图形属性




1、图形属性列举


图形属性 :


字体


字体大小


曲线粗细


坐标范围限制


坐标轴的刻度


坐标轴刻度标签




2、绘图对象


绘图对象 : 在绘图结果 Figure 1 窗口中 , 工具栏下面的区域中显示的任何可见组件都是绘图对象 ;


图形对象 : 完整的画布 了


坐标轴对象 : 图像中的 x y xyxy 坐标轴 ;


线对象 : 在坐标轴中绘制的曲线 ;



层次结构 : 图形对象中包含坐标轴对象 , 坐标轴对象中包含了 线 , 文本 , 刻度 等对象 ;


图形

坐标轴

线

文本

刻度

每个绘图对象都有属性 ;






二、图形属性设置

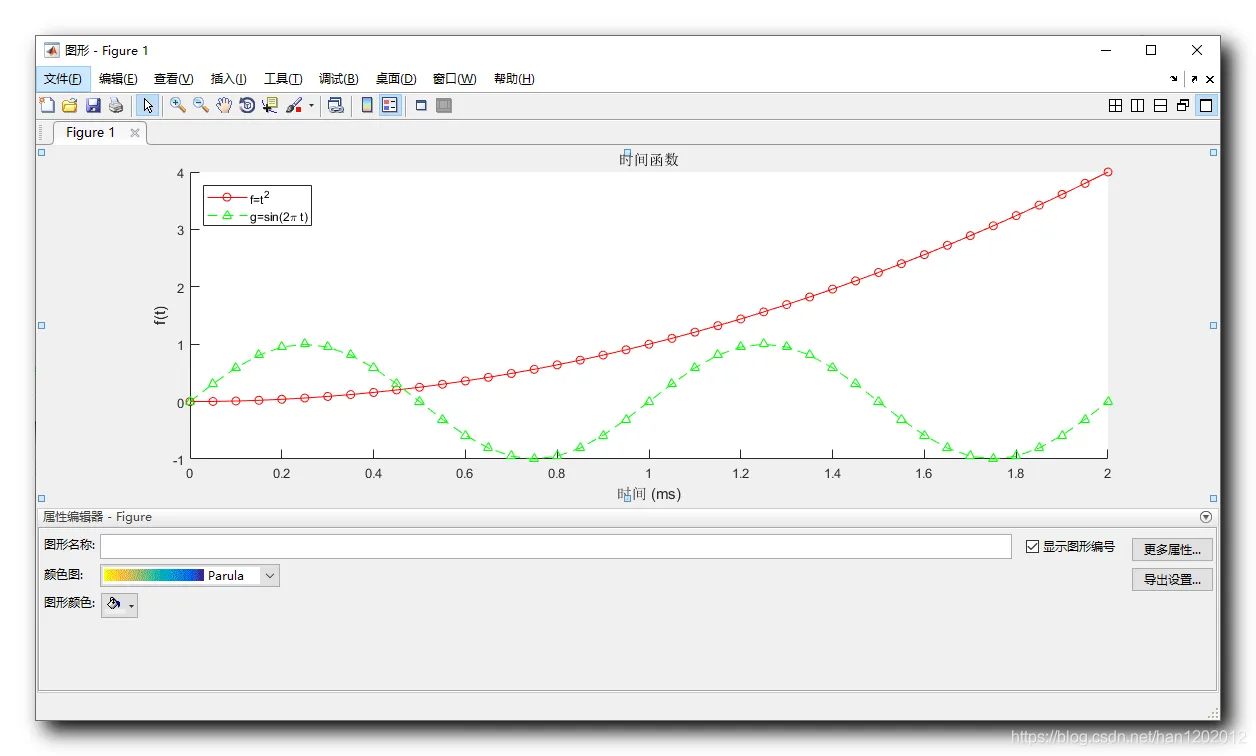

1、图形属性界面

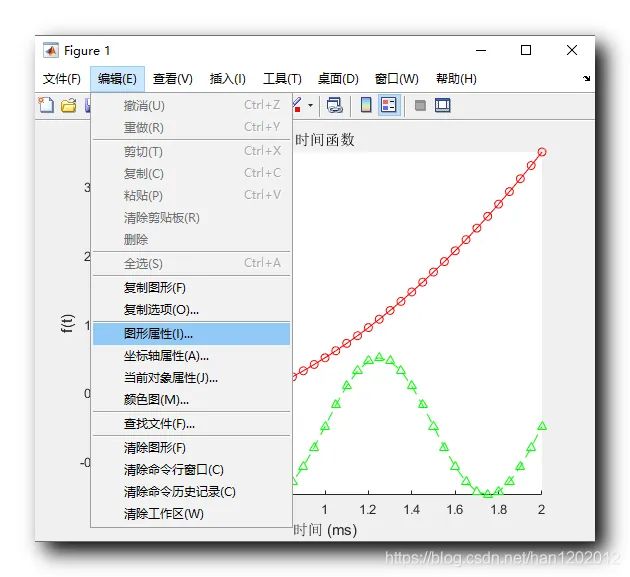

在 Figure 图像窗口中 , 选择 " 菜单栏 / 编辑 / 图形属性 " ,




在图形属性界面中 , 可以进行相关属性修改 ;






2、坐标轴属性

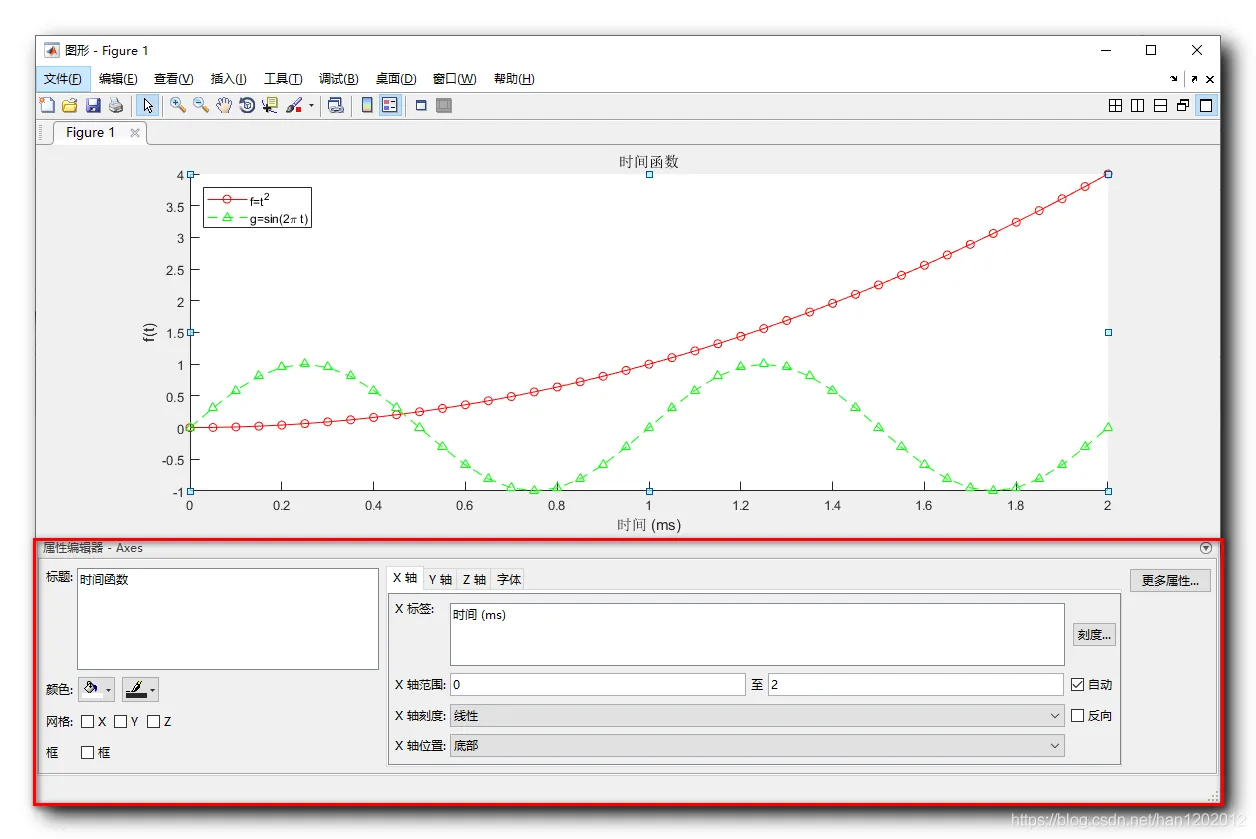

使用鼠标左键点击图像坐标轴空白部分 , 在下方就会弹出 " 属性编辑器-Axes " , 此时编辑的是坐标轴属性 ;




点击右侧的 " 更多属性… " 按钮 , 可以看到更多的参数设置 ;
