Tomcat总体架构介绍

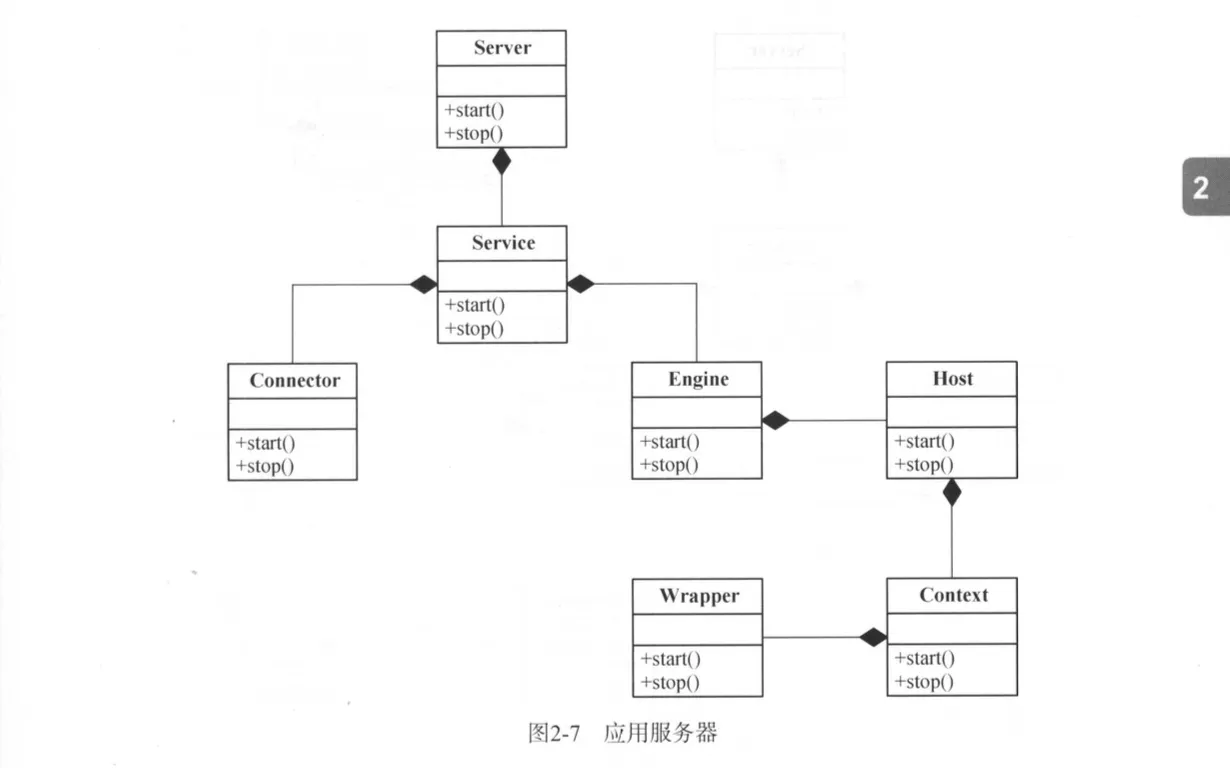

整体架构
<Server>
<Service>
<Connector />
<Connector />
<Engine>
<Host>
<Context /><!-- 现在常常使用自动部署，不推荐配置Context元素，Context小节有详细说明 -->
</Host>
</Engine>
</Service>
</Server>
说明：
Tomcat的Server配置主要包括Server、Service、Connector、Engine、Host、Conetext，整体的架构如上图，各个组件的功能介绍如下：
- Server：一个Server包含多个Service，一个Service维护多个Connector和一个Container（Tomcat将Container重命名为Engine，用以表示servlet引擎）。
- Connector：负责开启Socket监听客户端请求。
- Engine：Tomcat将Container重命名为Engine，用以表示servlet引擎，包含多个Host。
- Host：提供虚拟机主机功能，一个Engine下包含多个虚拟主机功能。
- Context：用以表示一个web应用，并且一个Engine可以包含多个Context。
- Wrapper：Tomcat将servlet定义为Wrapper。

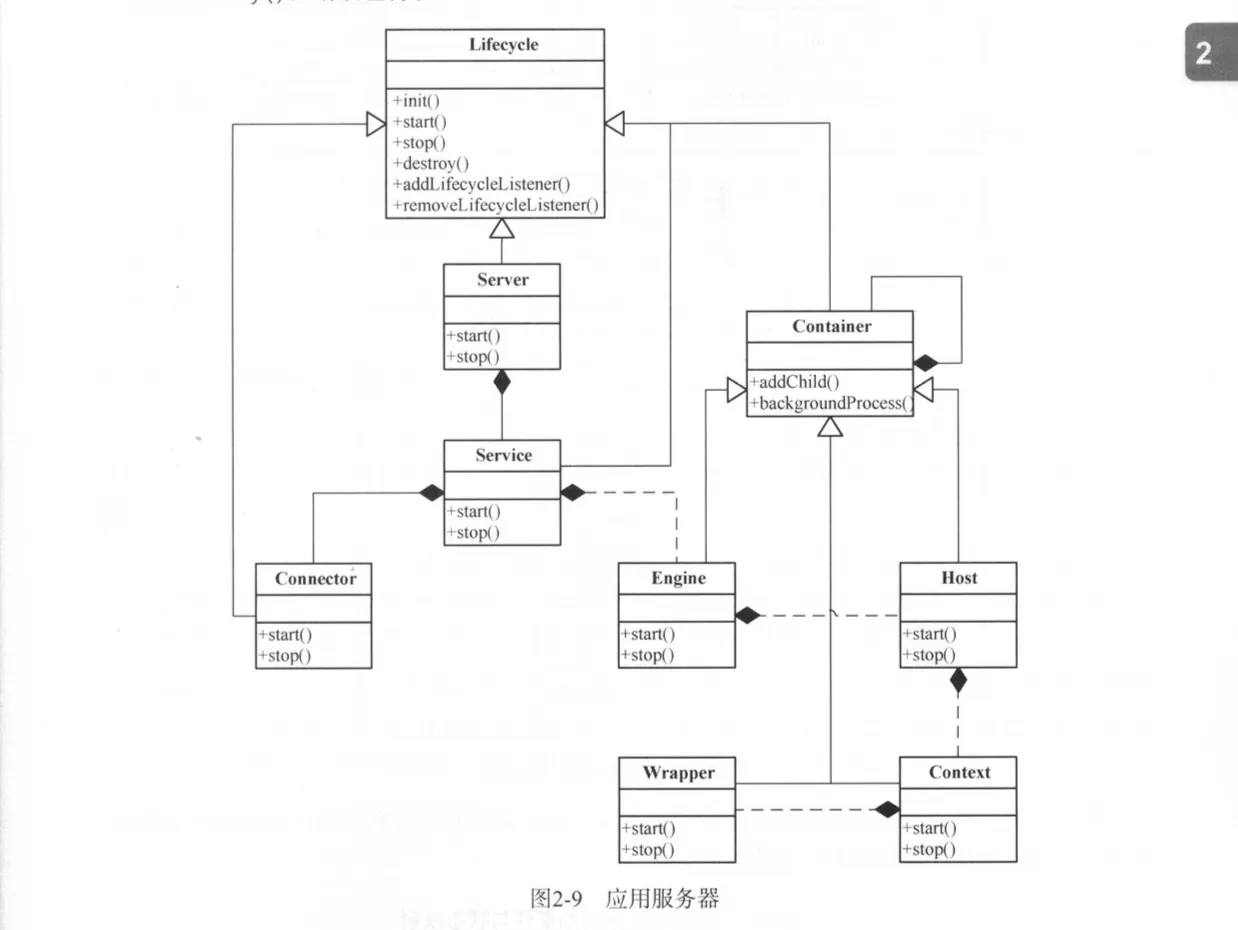

整体架构 - 增加生命周期
说明：
- 各组件模块实现Lifecycle接口，用于各组件生命周期的管理。
- Container接口提供子容器的添加，Engine&Host&Context&Wrapper均实现该接口。

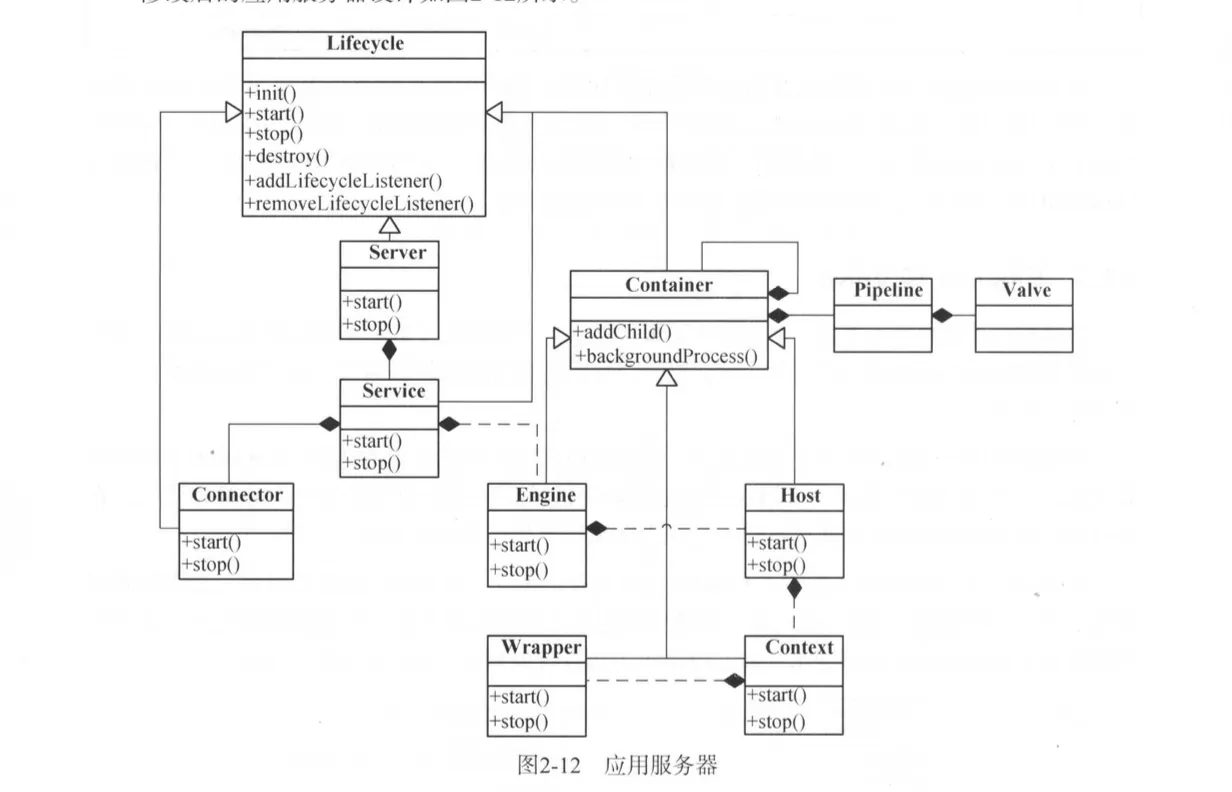

整体架构 - 增加职责链
说明：
- Tomcat采用职责链的模式来实现客户端请求的处理
- Tomcat定义了PipeLine（管道）和Valve(阈)两个接口，前者用于构造职责链，后者代表职责链上的每个处理器。
整体架构 - Connector细化
说明：
- ProtocolHandler表示协议处理器，针对不同的协议和IO方式提供不同的实现。
- AbstractEndpoint负责启动线程监听端口，接收请求后调用Processor进行数据读取。
- Mapper维护容器映射关系，同时按照映射规则查找容器。
- MapperListener用于在容器状态发生变更时，注册或者取消对应的容器映射信息。
- CoyoteAdapter实现了Connector和Mapper和Container的解耦，
整体架构 - 增加线程池
说明：
- Tomcat提供了Executor接口来表示一个可以在组件间共享的线程池。
- Endpoint在接收到客户端请求后，会创建请求处理对象并交由线程池处理。

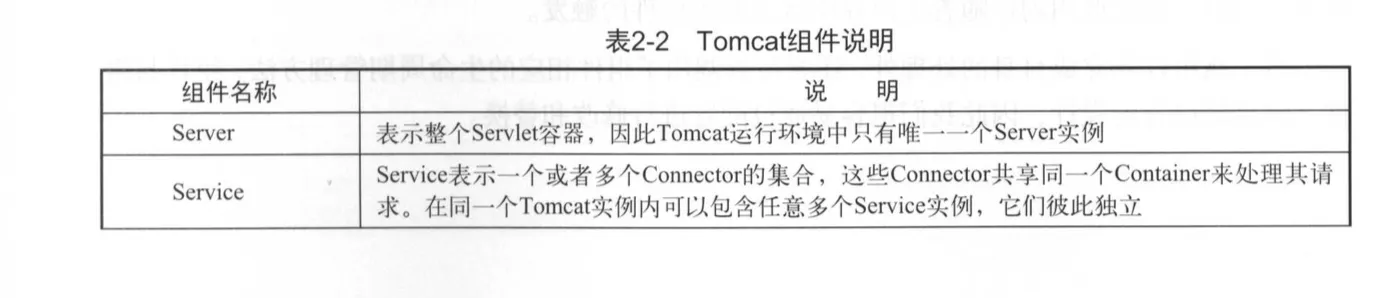

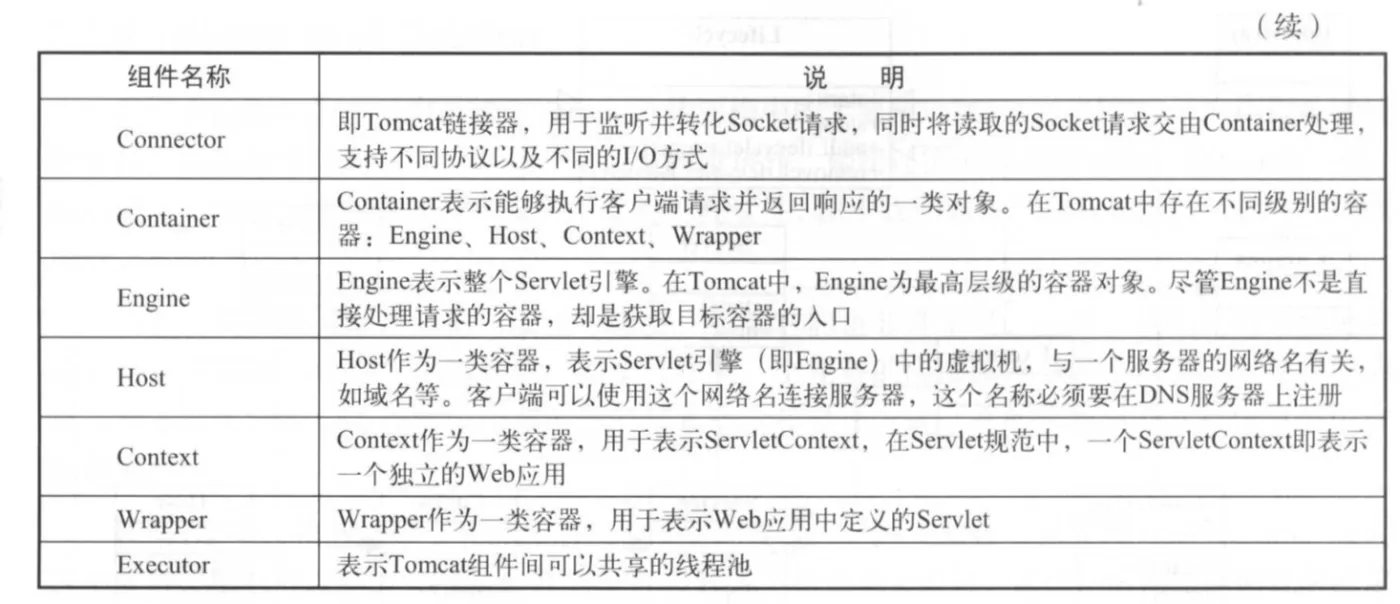

整体架构 - 组件功能介绍
Tomcat功能组件介绍
Tomcat功能组件介绍
