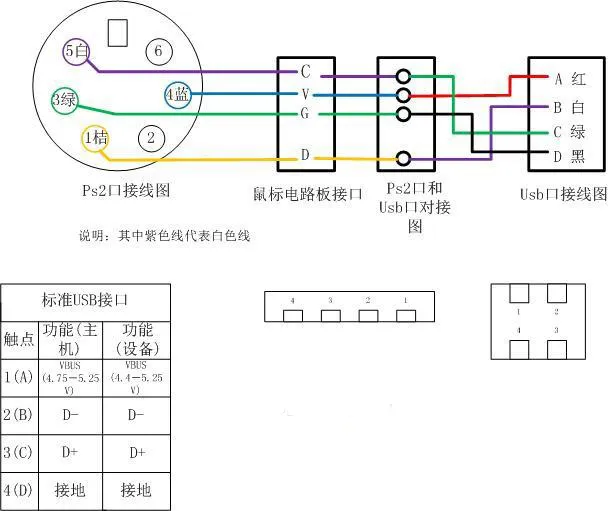

改造接线图
不是所有PS/2鼠标都可以改为USB鼠标的,可以改的PS/2鼠标的特征:
A.早期PS/2鼠标电路板一般带有两块集成电路,(一块光电感应,一块按键或USB协议转换,和一只24M的晶体振荡器（简称：晶振）
B.后期的PS/2鼠标只有一块光电感应芯片,但也有一只24M晶体振荡器（简称：晶振）.
C.非专业人士勿尝试。损坏鼠标不负责的哦。
可以改的PS/2鼠标一般都带有晶体振荡器（简称：晶振）,如果按图改了,但电脑检测出为未知USB设备,而非鼠标设备,说明该PS/2鼠标不能改为USB鼠标了.
