海思Hi3516A(3)图像sensor驱动开发

简介:
+关注继续查看

1. 设备驱动加载及系统配置

关于sensor的开发环境、MPP的工作原理、ISP简介等可参考shugenyin的博客——海思Hi3518EV200。

1
2
cd ko
./load3516a -a -sensor sc3035 -osmem 64

在load脚本中添加sensor的相关配置,这里使用smartsens的SC3035-M的360万像素CMOS sensor。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
insert_sns()
{
    case $SNS_TYPE in
        sc3035)
            himm 0x200f0050 0x2;                # i2c0_scl
            himm 0x200f0054 0x2;                # i2c0_sda

            himm 0x2003002c 0xB0007             # sensolsr unreset, clk 27MHz, VI 250MHz
            ;;
        *)
            echo "xxxx Invalid sensor type $SNS_TYPE xxxx"
            report_error
            ;;
    esac
}


2. sensor的库文件生成(.so)

sensor的库文件需要在Linux服务器中的SDK包中编译得到,将生成的.so文件放到SDK包中的stream软件包中的Hi3516A_Stream_xxx/libs目录下。


sc3035_sensor_ctl.c实现sensor的初始化。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
void sensor_init()
{
   sensor_i2c_init();
   sensor_init_3M_1536p_4lan();
}

void sensor_init_3M_1536p_4lan()
{
    sensor_write_register(0x0100,0x00);
    sensor_write_register(0x4500,0x31);// rnc sel
    sensor_write_register(0x3416,0x11);
    sensor_write_register(0x4501,0xa4);// bit ctrl
    sensor_write_register(0x3e03,0x03);// aec
    sensor_write_register(0x3e08,0x00);
    sensor_write_register(0x3e09,0x10);
    sensor_write_register(0x3e01,0x30);
    sensor_write_register(0x322e,0x00);
    sensor_write_register(0x322f,0xaf);
    sensor_write_register(0x3306,0x56);
    sensor_write_register(0x3307,0x17);
    sensor_write_register(0x330b,0x54);
    sensor_write_register(0x3303,0x20);
    sensor_write_register(0x3309,0x20);
    sensor_write_register(0x3308,0x08);
    sensor_write_register(0x331e,0x16);
    sensor_write_register(0x331f,0x16);
    sensor_write_register(0x3320,0x18);
    sensor_write_register(0x3321,0x18);
    sensor_write_register(0x3322,0x18);
    sensor_write_register(0x3323,0x18);
    sensor_write_register(0x330c,0x0b);
    sensor_write_register(0x330f,0x07);
    sensor_write_register(0x3310,0x42);
    sensor_write_register(0x3324,0x07);
    sensor_write_register(0x3325,0x07);
    sensor_write_register(0x335b,0xca);
    sensor_write_register(0x335e,0x07);
    sensor_write_register(0x335f,0x10);
    sensor_write_register(0x3334,0x00);
    sensor_write_register(0x3F01,0x04);
    sensor_write_register(0x3F04,0x01);
    sensor_write_register(0x3F05,0x30);
    sensor_write_register(0x3626,0x01);
    sensor_write_register(0x3635,0x60);
    sensor_write_register(0x3631,0x84);
    sensor_write_register(0x3636,0x88);
    sensor_write_register(0x3633,0x3f);
    sensor_write_register(0x3639,0x80);
    sensor_write_register(0x3622,0x12);
    sensor_write_register(0x3627,0x02);
    sensor_write_register(0x3038,0xa4);
    sensor_write_register(0x3621,0x18);
    sensor_write_register(0x363a,0x1c);
    sensor_write_register(0x3637,0xbe);
    sensor_write_register(0x3638,0x85);
    sensor_write_register(0x363c,0x48);// ramp cur
    sensor_write_register(0x5780,0xff);// dpc
    sensor_write_register(0x5781,0x04);
    sensor_write_register(0x5785,0x10);
    sensor_write_register(0x301e,0xe0);// [4] 0:close tempsens
    sensor_write_register(0x3662,0x82);
    sensor_write_register(0x3d0d,0x00);// close random code
    sensor_write_register(0x3039,0x20);
    sensor_write_register(0x303a,0x38);//74.25M pclk
    sensor_write_register(0x303b,0x00);
    sensor_write_register(0x3306,0x56);
    sensor_write_register(0x330b,0xc0);
    sensor_write_register(0x3038,0xf8);//pump clk div
    sensor_write_register(0x320c,0x04); //hts=2500
    sensor_write_register(0x320d,0xe2);
    sensor_write_register(0x320e,0x06); //vts=1584
    sensor_write_register(0x320f,0x30);
    sensor_write_register(0x3202,0x00);// ystart=48
    sensor_write_register(0x3203,0x00);
    sensor_write_register(0x3206,0x06);// yend=1545   1545 rows selected
    sensor_write_register(0x3207,0x08);
    sensor_write_register(0x3200,0x00);// xstart= 136
    sensor_write_register(0x3201,0x88);
    sensor_write_register(0x3204,0x09);// xend = 2447  2312 cols selected
    sensor_write_register(0x3205,0x8f);
    sensor_write_register(0x3211,0x04); // xstart
    sensor_write_register(0x3213,0x04); // ystart
    sensor_write_register(0x3208,0x09); //2304x1536
    sensor_write_register(0x3209,0x00);
    sensor_write_register(0x320a,0x06);
    sensor_write_register(0x320b,0x00);
    sensor_write_register(0x3312,0x06);// sa1 timing
    sensor_write_register(0x3340,0x04);
    sensor_write_register(0x3341,0xd2);
    sensor_write_register(0x3342,0x01);
    sensor_write_register(0x3343,0xb0);
    sensor_write_register(0x335d,0x2a);// cmp timing
    sensor_write_register(0x3348,0x04);
    sensor_write_register(0x3349,0xd2);
    sensor_write_register(0x334a,0x01);
    sensor_write_register(0x334b,0xb0);
    sensor_write_register(0x3368,0x03);// auto precharge
    sensor_write_register(0x3369,0x30);
    sensor_write_register(0x336a,0x06);
    sensor_write_register(0x336b,0x30);
    sensor_write_register(0x3367,0x05);
    sensor_write_register(0x330e,0x17);
    sensor_write_register(0x3d08,0x00);// pclk inv
    sensor_write_register(0x303f,0x82);
    sensor_write_register(0x3c03,0x10);//fifo sram read position
    sensor_write_register(0x3c00,0x45);// Dig SRAM reset
    sensor_write_register(0x3630,0x83);//0xb9
    sensor_write_register(0x3635,0x60);//0x66
    sensor_write_register(0x3620,0x62);//0x82
    sensor_write_register(0x3c00,0x00);//[2]: 0  mipi->fifo
    sensor_write_register(0x303f,0x02);//[7]: 0  sel pll_pclk
    sensor_write_register(0x3031,0x0a);//[3:0] 10bit
    sensor_write_register(0x3018,0x73);//[7:5]  sel lane=reg+1
    sensor_write_register(0x3030,0x14);
    sensor_write_register(0x3039,0x21);
    sensor_write_register(0x303a,0x0F);
    sensor_write_register(0x303b,0x06);
    sensor_write_register(0x303c,0x38);
    sensor_write_register(0x3650,0x46);
    sensor_write_register(0x0100,0x01);
    printf("SC3035 sensor 3M-1536p 30fps init success!\n");
}

sc3035_cmos.c主要实现ISP需要的回调函数,传递参数,包括ISP、AE、AWB等。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
//ISP function
HI_S32 cmos_init_sensor_exp_function(ISP_SENSOR_EXP_FUNC_S *pstSensorExpFunc)
{
    memset(pstSensorExpFunc, 0, sizeof(ISP_SENSOR_EXP_FUNC_S));

    pstSensorExpFunc->pfn_cmos_sensor_init = sensor_init;
    pstSensorExpFunc->pfn_cmos_sensor_exit = sensor_exit;
    pstSensorExpFunc->pfn_cmos_sensor_global_init = sensor_global_init;
    pstSensorExpFunc->pfn_cmos_set_image_mode = cmos_set_image_mode;
    pstSensorExpFunc->pfn_cmos_set_wdr_mode = cmos_set_wdr_mode;

    pstSensorExpFunc->pfn_cmos_get_isp_default = cmos_get_isp_default;
    pstSensorExpFunc->pfn_cmos_get_isp_black_level = cmos_get_isp_black_level;
    pstSensorExpFunc->pfn_cmos_set_pixel_detect = cmos_set_pixel_detect;
    pstSensorExpFunc->pfn_cmos_get_sns_reg_info = cmos_get_sns_regs_info;

    return 0;
}

//AE function
HI_S32 cmos_init_ae_exp_function(AE_SENSOR_EXP_FUNC_S *pstExpFuncs)
{
    memset(pstExpFuncs, 0, sizeof(AE_SENSOR_EXP_FUNC_S));

    pstExpFuncs->pfn_cmos_get_ae_default    = cmos_get_ae_default;
    pstExpFuncs->pfn_cmos_fps_set           = cmos_fps_set;
    pstExpFuncs->pfn_cmos_slow_framerate_set= cmos_slow_framerate_set;
    pstExpFuncs->pfn_cmos_inttime_update    = cmos_inttime_update;
    pstExpFuncs->pfn_cmos_gains_update      = cmos_gains_update;
    pstExpFuncs->pfn_cmos_again_calc_table  = cmos_again_calc_table;
    pstExpFuncs->pfn_cmos_get_inttime_max   = cmos_get_inttime_max;

    return 0;
}

//AWB function
HI_S32 cmos_init_awb_exp_function(AWB_SENSOR_EXP_FUNC_S *pstExpFuncs)
{
    memset(pstExpFuncs, 0, sizeof(AWB_SENSOR_EXP_FUNC_S));

    pstExpFuncs->pfn_cmos_get_awb_default = cmos_get_awb_default;

    return 0;
}


3. 修改stream软件包的.ini文件

sc3035_3m_4lan.ini文件在Hi3516A_Stream_xxx/configs目录下,改文件主要指定.so文件的位置、输入视频的接口(LVDS/MIPI/DVP)、视频格式(分辨率、同步方式、目标帧率等)等系统配置。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
[sensor]
Sensor_type   =sc3035                   ;sensor name
Mode          =0                        ;WDR_MODE_NONE = 0
                                        ;WDR_MODE_BUILT_IN = 1
                                        ;WDR_MODE_2To1_LINE = 2
                                        ;WDR_MODE_2To1_FRAME = 3
                                        ;WDR_MODE_2To1_FRAME_FULL_RATE =4 ...etc
DllFile   =libs/libsns_sc3035_4lan.so        ;sensor lib path

[mode]
input_mode =0                           ;INPUT_MODE_MIPI = 0
                                        ;INPUT_MODE_SUBLVDS = 1
                                        ;INPUT_MODE_LVDS = 2 ...etc

dev_attr = 0                             ;mipi_dev_attr_t = 0
                                        ;lvds_dev_attr_t = 1
                                        ;NULL =2

[mipi]
;----------only for mipi_dev---------
data_type = 1                         ;raw data type: 8/10/12/14 bit
                                        ;RAW_DATA_8BIT = 0
                                        ;RAW_DATA_10BIT = 1
                                        ;RAW_DATA_12BIT = 2
                                        ;RAW_DATA_14BIT = 3
lane_id = 0| 1 | 2 | 3 |-1|-1|-1|-1|        ;lane_id: -1 - disable

[isp_image]
Isp_x      =0
Isp_y      =0
Isp_W      =2304
Isp_H      =1536
Isp_FrameRate=30
Isp_Bayer  =3   ;BAYER_RGGB=0, BAYER_GRBG=1, BAYER_GBRG=2, BAYER_BGGR=3


4. 运行stream软件

运行stream软件包中的HiIspTool.sh脚本,通过以太网卡与上位机的PQTools建立通信。

1
2
cd Hi3516A_Stream_V1.0.5.0
./HiIspTools.sh -a -p sc3035_3m_4lan.ini

ittb_control进程是基于TCP的服务端,负责控制信号的传输。

ittb_stream进程也是基于TCP的服务端,负责播放H.265或YUV视频流。


5. 运行PQ Tools

双击PQ Tools图片,弹出如下对话框,设置IP地址。


在下拉菜单中选择TTP_Stream.exe选项



6. 最终结果

上位机显示视频结果,图像分辨率为2304*1536,帧率为30。



本文转自 shugenyin 51CTO博客,原文链接:http://blog.51cto.com/shugenyin/1856959

版权声明:本文内容由阿里云实名注册用户自发贡献,版权归原作者所有,阿里云开发者社区不拥有其著作权,亦不承担相应法律责任。具体规则请查看《阿里云开发者社区用户服务协议》和《阿里云开发者社区知识产权保护指引》。如果您发现本社区中有涉嫌抄袭的内容,填写侵权投诉表单进行举报,一经查实,本社区将立刻删除涉嫌侵权内容。

相关文章
Alstom MAE99-04 集成在芯片上的电源管理模块
Alstom MAE99-04 集成在芯片上的电源管理模块
46 0
红外热成像仪测温模块 API 移植-I2C 和关键接口函数
API 说明文件里面有官方的移植指导,但我觉得可以把重点放在与 MLX90640 具体操作有关的几个函数上,而与标准 I2C 相关的函数和文件结构还是按照自己习惯的套路实现。这样更符合我们开发人员的可控性的习惯。
55 0
【数字信号处理】数字信号处理简介 ( DSP 定义 | DSP 知识领域 | A/D 转换 )
【数字信号处理】数字信号处理简介 ( DSP 定义 | DSP 知识领域 | A/D 转换 )
182 0
常用摄像头一些点云深度矫正ROS程序(ZED & kinect v2 & D415)(下)
常用摄像头一些点云深度矫正ROS程序(ZED & kinect v2 & D415)(下)
272 0
常用摄像头一些点云深度矫正ROS程序(ZED & kinect v2 & D415)(上)
常用摄像头一些点云深度矫正ROS程序(ZED & kinect v2 & D415)(上)
349 0

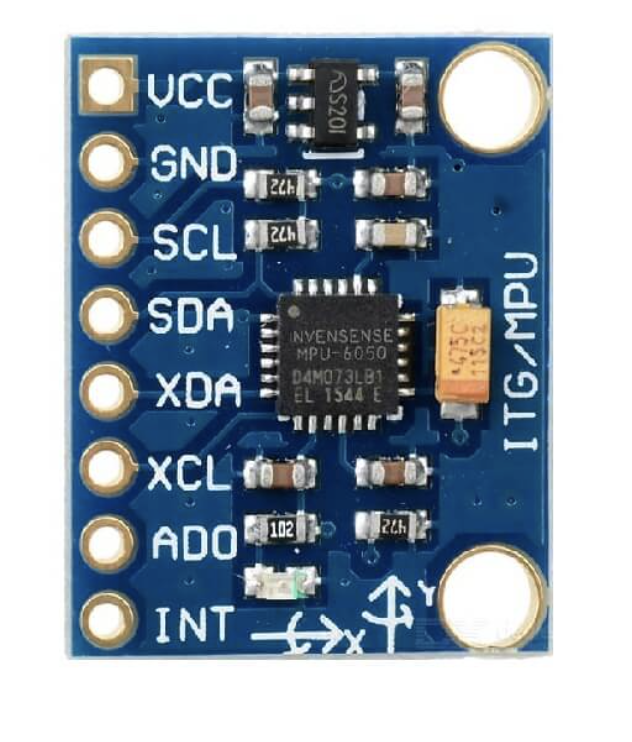

一起玩转树莓派(18)——MPU6050陀螺仪加速度传感器模块应用
