DHCP试验

简介:

      相信大家在做dhcp试验的时候都比较简单吧,但是所有的原理你都明白么?下面让我带着你去走近dhcp,看看是不是和你想的一样简单哦。注:下文红色字体是我自己的理解,如有错误还希望大神们指出,在这里先谢过喽。


1.场景


   某单位需要配置一台DHCP服务器给桌面PC机分配IP地址。这些PC机分配到三个VLAN中



网络

Ip地址范围

网管

备注

VLAN1



192.168.101.100-192.168.101.253/24

排除192.168.101.150192.168.101.159




192.168.101.1





VLAN2




192.168.102.100-192.168.102.253/24




192.168.102.1





VLAN3




192.168.103.100-192.168.103.253/24




192.168.103.1





DHCP服务器IP地址为192.168.101.11。

此单位的DNS服务器的地址为192.168.101.11、192.168.101.12

需要将192.168.101.111保留给无法配置静态IP地址的打印机,其MAC地址为:

00:40:95:30:43:B4

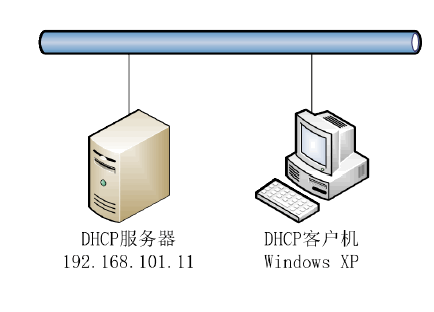

2. 实验环境


2.1.网络配置

    为了避免实验用的DHCP服务器对现有网络的影响。在VMware Workstation环境中,可以将DHCP服务器及客户机的网络配置为仅主机(Host Only)模式。同时禁用此网络上的DHCP功能,具体操作如下:

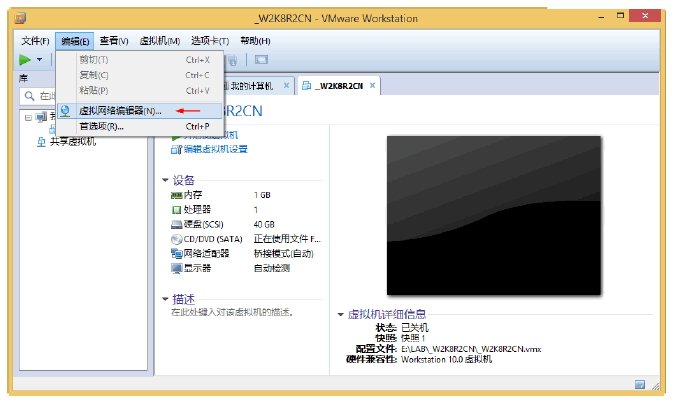

进入虚拟网络编辑器。

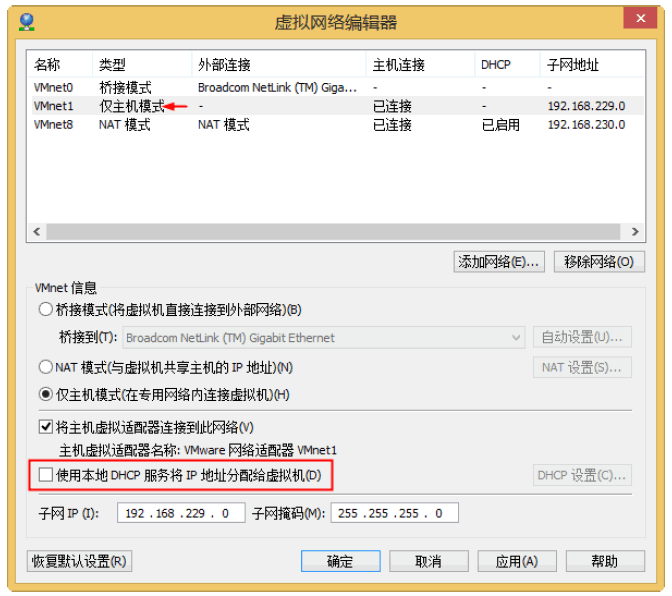

在网络连接中选择VMnet1(仅主机模式),清除使用本地DHCP服务将IP地址分配给虚拟机复选框。




2.2.服务器安装



查看安装系统版本信息

# cat /etc/redhat-release

Red Hat Enterprise Linux Server release 6.4 (Santiago)


查看系统内核版本信息

# uname -a

Linux nan 2.6.32-358.el6.x86_64 #1 SMP Tue Jan 29 11:47:41 EST 2013 x86_64 x86_64 x86_64 GNU/Linux


2.3.服务器基本配置



查看网卡信息

# ifconfig (记着网卡名称)

eth2      Link encap:Ethernet  HWaddr 00:0C:29:DE:D2:16

···          ········           ·············

···          ········           ·············


进入ip文件目录中

# cd /etc/sysconfig/network-scripts/


浏览network-scripts目录下文件

# ls

ifcfg-eth0   ifdown-isdn    ifup-aliases  ifup-plusb     init.ipv6-global

ifcfg-lo     ifdown-post    ifup-bnep     ifup-post      net.hotplug

ifdown       ifdown-ppp     ifup-eth      ifup-ppp       network-functions

ifdown-bnep  ifdown-routes  ifup-ippp     ifup-routes    network-functions-ipv6

ifdown-eth   ifdown-sit     ifup-ipv6     ifup-sit

ifdown-ippp  ifdown-tunnel  ifup-isdn     ifup-tunnel

ifdown-ipv6  ifup           ifup-plip     ifup-wireless


备份(养成备份的好习惯)

# cp ifcfg-eth0 nan


修改配置并保存IP文件

# vi ifcfg-eth0

DEVICE=eth2 (与之前查的网卡名称一致)

TYPE=Ethernet

ONBOOT=yes

NM_CONTROLLED=yes

BOOTPROTO=static

IPADDR=192.168.181.10

NETMASK=255.255.255.0

GATEWAY=192.168.181.1


 :x   (保存)


重启网络服务

# service network restart

Shutting down interface eth0:                              [  OK  ]

Shutting down loopback interface:                          [  OK  ]

Bringing up loopback interface:                            [  OK  ]

Bringing up interface eth0:                                [  OK  ]


为了方便试验建议,关闭防火墙和selinux

# service iptables stop

(停止防火墙  service iptables stop 启动防火墙  service iptables start 查看防火墙配置 iptables -L -n)


# chkconfig iptables off

(1) 重启后永久性生效:

 开启:chkconfig iptables on

 关闭:chkconfig iptables off

(2) 即时生效,重启后失效:

 开启:service iptables start

 关闭:service iptables stop


# vi /etc/sysconfig/selinux

SELINUX是美国国家安全局捐助给LINUX界的一个性能超强的安全软件,主要的作用是系统的进程做控制。关闭后一般不影响,在生产环境中一般都关闭。selinux不关很可能造成各种外部的连接不成功,比如ftp啊telnet啊,ssh啥的

                                                              翻译:

# This file controls the state of SELinux on the system.      SELinux系统控制文件

# SELINUX= can take one of these three values:                SELinux =可以采取这些三值:

#     enforcing - SELinux security policy is enforced.        执行- SELinux安全政策的实施。

#     permissive - SELinux prints warnings instead of enforcing.许可- SELinux打印警告而不是                                                                  强制执行。

#     disabled - No SELinux policy is loaded.             禁用-没有SELinux策略加载。

SELINUX=enforcing 改为 disabled                           SELinux =执行 改为 禁用

# SELINUXTYPE= can take one of these two values:          selinuxtype =可以把其中的一个值:

#     targeted - Targeted processes are protected,        目标-定向过程受保护,

#     mls - Multi Level Security protection.              MLS -多层次的安全保护。

SELINUXTYPE=targeted                                      selinuxtype =目标








重启以便生效

#reboot


3. DHCP服务器安装与配置


3.1.安装DHCP服务器组件


创建挂在目录并挂载(下面两个文件夹mnt、cdrom为习惯的写法)

# mkdir /mnt/cdrom

# mount /dev/cdrom /mnt/cdrom/

mount: block device /dev/sr0 is write-protected, mounting read-only


浏览DHCP组件

# cd /mnt/cdrom/Packages/

# ls dhcp*

dhcp-4.1.1-34.P1.el6.x86_64.rpm  dhcp-common-4.1.1-34.P1.el6.x86_64.rpm


安装DHCP软件包


方法1:用rpm安装

# rpm -Uvh dhcp-4.1.1-34.P1.el6.x86_64.rpm

error: Failed dependencies:

portreserve is needed by dhcp-12:4.1.1-34.P1.el6.x86_64


解决包的依赖性

# rpm -Uvh dhcp-4.1.1-34.P1.el6.x86_64.rpm  portreserve-0.0.4-9.el6.x86_64.rpm(依赖组件)

Preparing... ########################### [100%]

1:portreserve ########################### [ 50%]

2:dhcp ########################### [100%]


方法2:yum安装

# yum -y install dhcp


3.2.考察配置文件


查看配置文件

# rpm -qc dhcp (为主配置文件)

/etc/dhcp/dhcpd.conf

/etc/dhcp/dhcpd6.conf

/etc/openldap/schema/dhcp.schema

/etc/portreserve/dhcpd

/etc/sysconfig/dhcpd

/etc/sysconfig/dhcpd6

/etc/sysconfig/dhcrelay

/var/lib/dhcpd/dhcpd.leases

/var/lib/dhcpd/dhcpd6.leases


编辑配置文件

删除里面的内容配置如下内容

                                                              翻译:

option domain-name "abc.local";                               主机名

option domain-name-servers 192.168.101.11, 192.168.101.12;    主机dns

default-lease-time 600;                                       默认租约时间

max-lease-time 7200;                                          最大租约时间


subnet 192.168.101.0 netmask 255.255.255.0 {                  子网和网络掩码

range dynamic-bootp 192.168.101.100 192.168.101.149;

range dynamic-bootp 192.168.101.160 192.168.101.253;

option routers 192.168.101.1;                                   网关

}


subnet 192.168.102.0 netmask 255.255.255.0 {

range dynamic-bootp 192.168.102.100 192.168.102.253;

option routers 192.168.102.1;

}


subnet 192.168.103.0 netmask 255.255.255.0 {

range dynamic-bootp 192.168.103.100 192.168.103.253;

option routers 192.168.103.1;

}


host printer1 {                                                 打印机配置

  hardware ethernet 00:40:95:30:43:B4;                          指定LPAR的mac地址

  fixed-address 192.168.188.111;                                固定的ip地址

}


启动服务。

# service dhcpd start


Starting dhcpd:                                   [ OK ]


查看日志,会看以下信息:

Internet Systems Consortium DHCP Server 4.1.1-P1

Copyright 2004-2010 Internet Systems Consortium.

All rights reserved.

For info, please visit https://www.isc.org/software/dhcp/

Not searching LDAP since ldap-server, ldap-port and ldap-base-dn were not specified in the config file

Wrote 0 leases to leases file.

Listening on LPF/eth0/00:50:56:b2:32:e5/192.168.101.0/24

Sending on LPF/eth0/00:50:56:b2:32:e5/192.168.101.0/24

Sending on Socket/fallback/fallback-net


配置服务自动启动。

# chkconfig dhcpd on


3.4.配置DHCP客户机

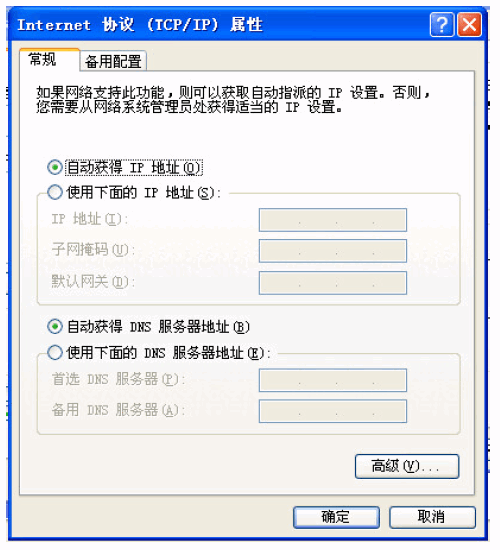

以XP为例,设置IP地址为自动获得




运行--cmd--ipconfig /release(ip释放)---ipconfig /renew(ip从新获取)


当此主机租用IP地址时,会看在日志中看到如下信息:


DHCPDISCOVER from 00:50:56:b2:a4:66 via eth0

DHCPOFFER on 192.168.101.100 to 00:50:56:b2:a4:66 (EDU-A8AB55B7C57) via eth0

Wrote 1 leases to leases file.

DHCPREQUEST for 192.168.101.100 (192.168.101.11) from 00:50:56:b2:a4:66 (EDU-A8AB55B7C57) via eth0

DHCPACK on 192.168.101.100 to 00:50:56:b2:a4:66 (EDU-A8AB55B7C57) via eth0


4.总结


(1)network服务起不来

原因是配置ifcfg-eth0有错误

(2)结果不成功

原因是前面使用DHCP服务没取消

(3)当出现错误的时候学会查看日志解决问题



本文转自 yulinshinayiji 51CTO博客,原文链接:http://blog.51cto.com/9281308/1544902
