高可用群集lvs DR模式搭建

简介:

  上一篇文章已经解释过lvs的原理已及作用,DR模式与NAT模式在部署上是有区别的:

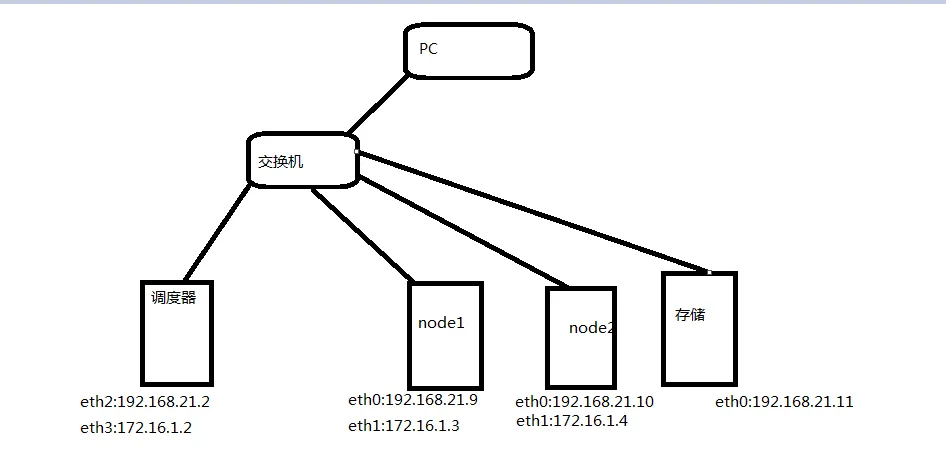

wKiom1Z42zOBJOvgAAArIY30z-M057.png 此拓扑中调度器只作为用户访问web的入口,各个web回应时直接利用的是网络,不通过调度器回应。

 部署DR模式的lvs环境需要注意几个点:

  1. 调度器以及各个节点都必须配置VIP地址

  2. 调度器中关闭icmp定向(ICMP重定向报文是ICMP控制报文中的一种。在特定的情况下,当路由器检测到一台机器使用非优化路由的时候,它会向该主机发送一个ICMP重定向报文,请求重新选择路由此类报文有可能用以攻击, 有的攻击利用icmp的重定向包,本来是用于重新选择路由用的,但是黑客伪造icmp重定向包来让主机不能正常访问,或者向一台主机发起ddos

  3. 节点服务器调整ARP响应(调整内核的ARP响应参数以阻止更新VIPMAC地址,避免发生冲突

  4. 添加节点服务器的VIP本地访问路由


配置过程:


1.调度器加载lvs模块


2.安装ipvsadm管理工具

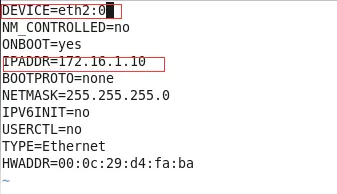

3.配置调度器的VIP地址



4.重启网卡


5.关闭icmp定向



6.使sysctl.conf文件配置生效


7.设置ipvsadm开机自动启动,清空ipvsadm的原有策略


8.创建群集,添加节点


9.保存ipvsadm的策略

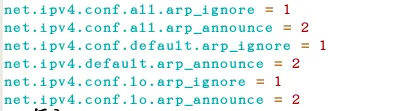

10.节点服务器关闭ARP响应



11.始生效


12.节点服务器配置VIP地址



13.添加本地路由条目

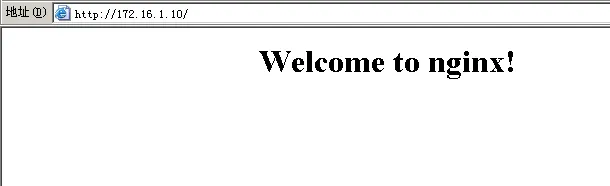

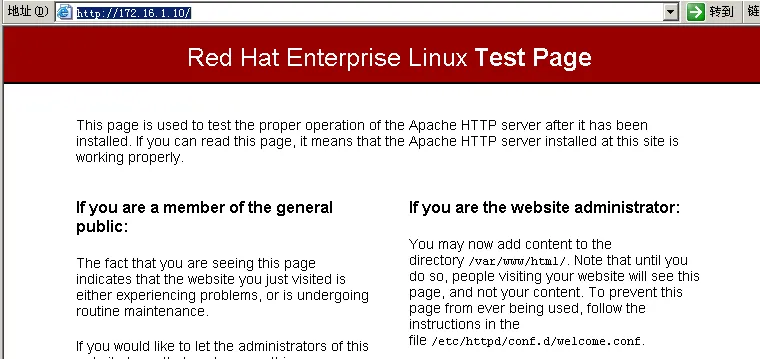

14.在客户机查看网页即可




配置完成!


本文转自 红色的菠萝 51CTO博客,原文链接:http://blog.51cto.com/10460741/1727141
