Android系统进程间通信（IPC）机制Binder中的Server启动过程源代码分析(2)

这个函数虽然很长，但是主要调用了talkWithDriver函数来与Binder驱动程序进行交互：



1. status_t IPCThreadState::talkWithDriver(bool doReceive)
2. {
3.     LOG_ASSERT(mProcess->mDriverFD >= 0, "Binder driver is not opened");
4.
5.     binder_write_read bwr;
6.
7.     // Is the read buffer empty?
8.     const bool needRead = mIn.dataPosition() >= mIn.dataSize();
9.
10.     // We don't want to write anything if we are still reading
11.     // from data left in the input buffer and the caller
12.     // has requested to read the next data.
13.     const size_t outAvail = (!doReceive || needRead) ? mOut.dataSize() : 0;
14.
15.     bwr.write_size = outAvail;
16.     bwr.write_buffer = (long unsigned int)mOut.data();
17.
18.     // This is what we'll read.
19.     if (doReceive && needRead) {
20.         bwr.read_size = mIn.dataCapacity();
21.         bwr.read_buffer = (long unsigned int)mIn.data();
22.     } else {
23.         bwr.read_size = 0;
24.     }
25.
26.     IF_LOG_COMMANDS() {
27.         TextOutput::Bundle _b(alog);
28.         if (outAvail != 0) {
29.             alog << "Sending commands to driver: " << indent;
30.             const void* cmds = (const void*)bwr.write_buffer;
31.             const void* end = ((const uint8_t*)cmds)+bwr.write_size;
32.             alog << HexDump(cmds, bwr.write_size) << endl;
33.             while (cmds < end) cmds = printCommand(alog, cmds);
34.             alog << dedent;
35.         }
36.         alog << "Size of receive buffer: " << bwr.read_size
37.             << ", needRead: " << needRead << ", doReceive: " << doReceive << endl;
38.     }
39.
40.     // Return immediately if there is nothing to do.
41.     if ((bwr.write_size == 0) && (bwr.read_size == 0)) return NO_ERROR;
42.
43.     bwr.write_consumed = 0;
44.     bwr.read_consumed = 0;
45.     status_t err;
46.     do {
47.         IF_LOG_COMMANDS() {
48.             alog << "About to read/write, write size = " << mOut.dataSize() << endl;
49.         }
50. #if defined(HAVE_ANDROID_OS)
51.         if (ioctl(mProcess->mDriverFD, BINDER_WRITE_READ, &bwr) >= 0)
52.             err = NO_ERROR;
53.         else
54.             err = -errno;
55. #else
56.         err = INVALID_OPERATION;
57. #endif
58.         IF_LOG_COMMANDS() {
59.             alog << "Finished read/write, write size = " << mOut.dataSize() << endl;
60.         }
61.     } while (err == -EINTR);
62.
63.     IF_LOG_COMMANDS() {
64.         alog << "Our err: " << (void*)err << ", write consumed: "
65.             << bwr.write_consumed << " (of " << mOut.dataSize()
66.             << "), read consumed: " << bwr.read_consumed << endl;
67.     }
68.
69.     if (err >= NO_ERROR) {
70.         if (bwr.write_consumed > 0) {
71.             if (bwr.write_consumed < (ssize_t)mOut.dataSize())
72.                 mOut.remove(0, bwr.write_consumed);
73.             else
74.                 mOut.setDataSize(0);
75.         }
76.         if (bwr.read_consumed > 0) {
77.             mIn.setDataSize(bwr.read_consumed);
78.             mIn.setDataPosition(0);
79.         }
80.         IF_LOG_COMMANDS() {
81.             TextOutput::Bundle _b(alog);
82.             alog << "Remaining data size: " << mOut.dataSize() << endl;
83.             alog << "Received commands from driver: " << indent;
84.             const void* cmds = mIn.data();
85.             const void* end = mIn.data() + mIn.dataSize();
86.             alog << HexDump(cmds, mIn.dataSize()) << endl;
87.             while (cmds < end) cmds = printReturnCommand(alog, cmds);
88.             alog << dedent;
89.         }
90.         return NO_ERROR;
91.     }
92.
93.     return err;
94. }

   这里doReceive和needRead均为1，有兴趣的读者可以自已分析一下。因此，这里告诉Binder驱动程序，先执行write操作，再执行read操作，下面我们将会看到。

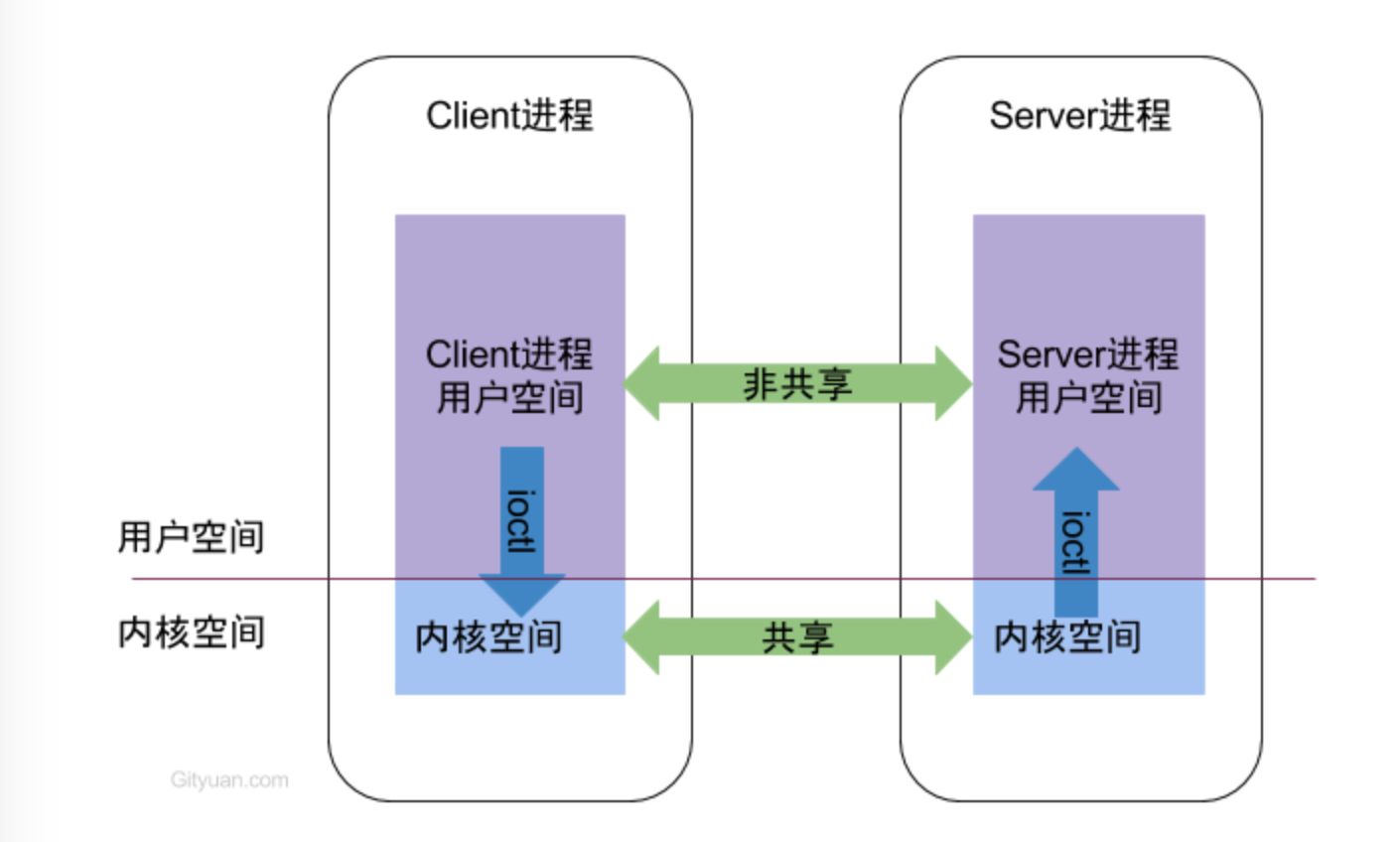

        最后，通过ioctl(mProcess->mDriverFD, BINDER_WRITE_READ, &bwr)进行到Binder驱动程序的binder_ioctl函数，我们只关注cmd为BINDER_WRITE_READ的逻辑：



1. static long binder_ioctl(struct file *filp, unsigned int cmd, unsigned long arg)
2. {
3.     int ret;
4.     struct binder_proc *proc = filp->private_data;
5.     struct binder_thread *thread;
6.     unsigned int size = _IOC_SIZE(cmd);
7.     void __user *ubuf = (void __user *)arg;
8.
9.     /*printk(KERN_INFO "binder_ioctl: %d:%d %x %lx\n", proc->pid, current->pid, cmd, arg);*/
10.
11.     ret = wait_event_interruptible(binder_user_error_wait, binder_stop_on_user_error < 2);
12.     if (ret)
13.         return ret;
14.
15.     mutex_lock(&binder_lock);
16.     thread = binder_get_thread(proc);
17.     if (thread == NULL) {
18.         ret = -ENOMEM;
19.         goto err;
20.     }
21.
22.     switch (cmd) {
23.     case BINDER_WRITE_READ: {
24.         struct binder_write_read bwr;
25.         if (size != sizeof(struct binder_write_read)) {
26.             ret = -EINVAL;
27.             goto err;
28.         }
29.         if (copy_from_user(&bwr, ubuf, sizeof(bwr))) {
30.             ret = -EFAULT;
31.             goto err;
32.         }
33.         if (binder_debug_mask & BINDER_DEBUG_READ_WRITE)
34.             printk(KERN_INFO "binder: %d:%d write %ld at %08lx, read %ld at %08lx\n",
35.             proc->pid, thread->pid, bwr.write_size, bwr.write_buffer, bwr.read_size, bwr.read_buffer);
36.         if (bwr.write_size > 0) {
37.             ret = binder_thread_write(proc, thread, (void __user *)bwr.write_buffer, bwr.write_size, &bwr.write_consumed);
38.             if (ret < 0) {
39.                 bwr.read_consumed = 0;
40.                 if (copy_to_user(ubuf, &bwr, sizeof(bwr)))
41.                     ret = -EFAULT;
42.                 goto err;
43.             }
44.         }
45.         if (bwr.read_size > 0) {
46.             ret = binder_thread_read(proc, thread, (void __user *)bwr.read_buffer, bwr.read_size, &bwr.read_consumed, filp->f_flags & O_NONBLOCK);
47.             if (!list_empty(&proc->todo))
48.                 wake_up_interruptible(&proc->wait);
49.             if (ret < 0) {
50.                 if (copy_to_user(ubuf, &bwr, sizeof(bwr)))
51.                     ret = -EFAULT;
52.                 goto err;
53.             }
54.         }
55.         if (binder_debug_mask & BINDER_DEBUG_READ_WRITE)
56.             printk(KERN_INFO "binder: %d:%d wrote %ld of %ld, read return %ld of %ld\n",
57.             proc->pid, thread->pid, bwr.write_consumed, bwr.write_size, bwr.read_consumed, bwr.read_size);
58.         if (copy_to_user(ubuf, &bwr, sizeof(bwr))) {
59.             ret = -EFAULT;
60.             goto err;
61.         }
62.         break;
63.     }
64.     ......
65.     }
66.     ret = 0;
67. err:
68.     ......
69.     return ret;
70. }

   函数首先是将用户传进来的参数拷贝到本地变量struct binder_write_read bwr中去。这里bwr.write_size > 0为true，因此，进入到binder_thread_write函数中，我们只关注BC_TRANSACTION部分的逻辑：



1. binder_thread_write(struct binder_proc *proc, struct binder_thread *thread,
2.                     void __user *buffer, int size, signed long *consumed)
3. {
4.     uint32_t cmd;
5.     void __user *ptr = buffer + *consumed;
6.     void __user *end = buffer + size;
7.
8.     while (ptr < end && thread->return_error == BR_OK) {
9.         if (get_user(cmd, (uint32_t __user *)ptr))
10.             return -EFAULT;
11.         ptr += sizeof(uint32_t);
12.         if (_IOC_NR(cmd) < ARRAY_SIZE(binder_stats.bc)) {
13.             binder_stats.bc[_IOC_NR(cmd)]++;
14.             proc->stats.bc[_IOC_NR(cmd)]++;
15.             thread->stats.bc[_IOC_NR(cmd)]++;
16.         }
17.         switch (cmd) {
18.             .....
19.         case BC_TRANSACTION:
20.         case BC_REPLY: {
21.             struct binder_transaction_data tr;
22.
23.             if (copy_from_user(&tr, ptr, sizeof(tr)))
24.                 return -EFAULT;
25.             ptr += sizeof(tr);
26.             binder_transaction(proc, thread, &tr, cmd == BC_REPLY);
27.             break;
28.         }
29.         ......
30.         }
31.         *consumed = ptr - buffer;
32.     }
33.     return 0;
34. }

首先将用户传进来的transact参数拷贝在本地变量struct binder_transaction_data tr中去，接着调用binder_transaction函数进一步处理，这里我们忽略掉无关代码：



1. static void
2. binder_transaction(struct binder_proc *proc, struct binder_thread *thread,
3. struct binder_transaction_data *tr, int reply)
4. {
5.     struct binder_transaction *t;
6.     struct binder_work *tcomplete;
7.     size_t *offp, *off_end;
8.     struct binder_proc *target_proc;
9.     struct binder_thread *target_thread = NULL;
10.     struct binder_node *target_node = NULL;
11.     struct list_head *target_list;
12.     wait_queue_head_t *target_wait;
13.     struct binder_transaction *in_reply_to = NULL;
14.     struct binder_transaction_log_entry *e;
15.     uint32_t return_error;
16.
17.         ......
18.
19.     if (reply) {
20.          ......
21.     } else {
22.         if (tr->target.handle) {
23.             ......
24.         } else {
25.             target_node = binder_context_mgr_node;
26.             if (target_node == NULL) {
27.                 return_error = BR_DEAD_REPLY;
28.                 goto err_no_context_mgr_node;
29.             }
30.         }
31.         ......
32.         target_proc = target_node->proc;
33.         if (target_proc == NULL) {
34.             return_error = BR_DEAD_REPLY;
35.             goto err_dead_binder;
36.         }
37.         ......
38.     }
39.     if (target_thread) {
40.         ......
41.     } else {
42.         target_list = &target_proc->todo;
43.         target_wait = &target_proc->wait;
44.     }
45.
46.     ......
47.
48.     /* TODO: reuse incoming transaction for reply */
49.     t = kzalloc(sizeof(*t), GFP_KERNEL);
50.     if (t == NULL) {
51.         return_error = BR_FAILED_REPLY;
52.         goto err_alloc_t_failed;
53.     }
54.     ......
55.
56.     tcomplete = kzalloc(sizeof(*tcomplete), GFP_KERNEL);
57.     if (tcomplete == NULL) {
58.         return_error = BR_FAILED_REPLY;
59.         goto err_alloc_tcomplete_failed;
60.     }
61.
62.     ......
63.
64.     if (!reply && !(tr->flags & TF_ONE_WAY))
65.         t->from = thread;
66.     else
67.         t->from = NULL;
68.     t->sender_euid = proc->tsk->cred->euid;
69.     t->to_proc = target_proc;
70.     t->to_thread = target_thread;
71.     t->code = tr->code;
72.     t->flags = tr->flags;
73.     t->priority = task_nice(current);
74.     t->buffer = binder_alloc_buf(target_proc, tr->data_size,
75.         tr->offsets_size, !reply && (t->flags & TF_ONE_WAY));
76.     if (t->buffer == NULL) {
77.         return_error = BR_FAILED_REPLY;
78.         goto err_binder_alloc_buf_failed;
79.     }
80.     t->buffer->allow_user_free = 0;
81.     t->buffer->debug_id = t->debug_id;
82.     t->buffer->transaction = t;
83.     t->buffer->target_node = target_node;
84.     if (target_node)
85.         binder_inc_node(target_node, 1, 0, NULL);
86.
87.     offp = (size_t *)(t->buffer->data + ALIGN(tr->data_size, sizeof(void *)));
88.
89.     if (copy_from_user(t->buffer->data, tr->data.ptr.buffer, tr->data_size)) {
90.         ......
91.         return_error = BR_FAILED_REPLY;
92.         goto err_copy_data_failed;
93.     }
94.     if (copy_from_user(offp, tr->data.ptr.offsets, tr->offsets_size)) {
95.         ......
96.         return_error = BR_FAILED_REPLY;
97.         goto err_copy_data_failed;
98.     }
99.     ......
100.
101.     off_end = (void *)offp + tr->offsets_size;
102.     for (; offp < off_end; offp++) {
103.         struct flat_binder_object *fp;
104.         ......
105.         fp = (struct flat_binder_object *)(t->buffer->data + *offp);
106.         switch (fp->type) {
107.         case BINDER_TYPE_BINDER:
108.         case BINDER_TYPE_WEAK_BINDER: {
109.             struct binder_ref *ref;
110.             struct binder_node *node = binder_get_node(proc, fp->binder);
111.             if (node == NULL) {
112.                 node = binder_new_node(proc, fp->binder, fp->cookie);
113.                 if (node == NULL) {
114.                     return_error = BR_FAILED_REPLY;
115.                     goto err_binder_new_node_failed;
116.                 }
117.                 node->min_priority = fp->flags & FLAT_BINDER_FLAG_PRIORITY_MASK;
118.                 node->accept_fds = !!(fp->flags & FLAT_BINDER_FLAG_ACCEPTS_FDS);
119.             }
120.             if (fp->cookie != node->cookie) {
121.                 ......
122.                 goto err_binder_get_ref_for_node_failed;
123.             }
124.             ref = binder_get_ref_for_node(target_proc, node);
125.             if (ref == NULL) {
126.                 return_error = BR_FAILED_REPLY;
127.                 goto err_binder_get_ref_for_node_failed;
128.             }
129.             if (fp->type == BINDER_TYPE_BINDER)
130.                 fp->type = BINDER_TYPE_HANDLE;
131.             else
132.                 fp->type = BINDER_TYPE_WEAK_HANDLE;
133.             fp->handle = ref->desc;
134.             binder_inc_ref(ref, fp->type == BINDER_TYPE_HANDLE, &thread->todo);
135.             ......
136.
137.         } break;
138.         ......
139.         }
140.     }
141.
142.     if (reply) {
143.         ......
144.     } else if (!(t->flags & TF_ONE_WAY)) {
145.         BUG_ON(t->buffer->async_transaction != 0);
146.         t->need_reply = 1;
147.         t->from_parent = thread->transaction_stack;
148.         thread->transaction_stack = t;
149.     } else {
150.         ......
151.     }
152.     t->work.type = BINDER_WORK_TRANSACTION;
153.     list_add_tail(&t->work.entry, target_list);
154.     tcomplete->type = BINDER_WORK_TRANSACTION_COMPLETE;
155.     list_add_tail(&tcomplete->entry, &thread->todo);
156.     if (target_wait)
157.         wake_up_interruptible(target_wait);
158.     return;
159.     ......
160. }

   注意，这里传进来的参数reply为0，tr->target.handle也为0。因此，target_proc、target_thread、target_node、target_list和target_wait的值分别为：



1. target_node = binder_context_mgr_node;
2. target_proc = target_node->proc;
3. target_list = &target_proc->todo;
4. target_wait = &target_proc->wait;

接着，分配了一个待处理事务t和一个待完成工作项tcomplete，并执行初始化工作：


1. /* TODO: reuse incoming transaction for reply */
2. t = kzalloc(sizeof(*t), GFP_KERNEL);
3. if (t == NULL) {
4.     return_error = BR_FAILED_REPLY;
5.     goto err_alloc_t_failed;
6. }
7. ......
8.
9. tcomplete = kzalloc(sizeof(*tcomplete), GFP_KERNEL);
10. if (tcomplete == NULL) {
11.     return_error = BR_FAILED_REPLY;
12.     goto err_alloc_tcomplete_failed;
13. }
14.
15. ......
16.
17. if (!reply && !(tr->flags & TF_ONE_WAY))
18.     t->from = thread;
19. else
20.     t->from = NULL;
21. t->sender_euid = proc->tsk->cred->euid;
22. t->to_proc = target_proc;
23. t->to_thread = target_thread;
24. t->code = tr->code;
25. t->flags = tr->flags;
26. t->priority = task_nice(current);
27. t->buffer = binder_alloc_buf(target_proc, tr->data_size,
28.     tr->offsets_size, !reply && (t->flags & TF_ONE_WAY));
29. if (t->buffer == NULL) {
30.     return_error = BR_FAILED_REPLY;
31.     goto err_binder_alloc_buf_failed;
32. }
33. t->buffer->allow_user_free = 0;
34. t->buffer->debug_id = t->debug_id;
35. t->buffer->transaction = t;
36. t->buffer->target_node = target_node;
37. if (target_node)
38.     binder_inc_node(target_node, 1, 0, NULL);
39.
40. offp = (size_t *)(t->buffer->data + ALIGN(tr->data_size, sizeof(void *)));
41.
42. if (copy_from_user(t->buffer->data, tr->data.ptr.buffer, tr->data_size)) {
43.     ......
44.     return_error = BR_FAILED_REPLY;
45.     goto err_copy_data_failed;
46. }
47. if (copy_from_user(offp, tr->data.ptr.offsets, tr->offsets_size)) {
48.     ......
49.     return_error = BR_FAILED_REPLY;
50.     goto err_copy_data_failed;
51. }

 注意，这里的事务t是要交给target_proc处理的，在这个场景之下，就是Service Manager了。因此，下面的语句：


1. t->buffer = binder_alloc_buf(target_proc, tr->data_size,
2.         tr->offsets_size, !reply && (t->flags & TF_ONE_WAY));

 就是在Service Manager的进程空间中分配一块内存来保存用户传进入的参数了：


1. if (copy_from_user(t->buffer->data, tr->data.ptr.buffer, tr->data_size)) {
2.     ......
3.     return_error = BR_FAILED_REPLY;
4.     goto err_copy_data_failed;
5. }
6. if (copy_from_user(offp, tr->data.ptr.offsets, tr->offsets_size)) {
7.     ......
8.     return_error = BR_FAILED_REPLY;
9.     goto err_copy_data_failed;
10. }

 由于现在target_node要被使用了，增加它的引用计数：



1. if (target_node)
2.         binder_inc_node(target_node, 1, 0, NULL);

 接下去的for循环，就是用来处理传输数据中的Binder对象了。在我们的场景中，有一个类型为BINDER_TYPE_BINDER的Binder实体MediaPlayerService：



1.    switch (fp->type) {
2.    case BINDER_TYPE_BINDER:
3.    case BINDER_TYPE_WEAK_BINDER: {
4. struct binder_ref *ref;
5. struct binder_node *node = binder_get_node(proc, fp->binder);
6. if (node == NULL) {
7.     node = binder_new_node(proc, fp->binder, fp->cookie);
8.     if (node == NULL) {
9.         return_error = BR_FAILED_REPLY;
10.         goto err_binder_new_node_failed;
11.     }
12.     node->min_priority = fp->flags & FLAT_BINDER_FLAG_PRIORITY_MASK;
13.     node->accept_fds = !!(fp->flags & FLAT_BINDER_FLAG_ACCEPTS_FDS);
14. }
15. if (fp->cookie != node->cookie) {
16.     ......
17.     goto err_binder_get_ref_for_node_failed;
18. }
19. ref = binder_get_ref_for_node(target_proc, node);
20. if (ref == NULL) {
21.     return_error = BR_FAILED_REPLY;
22.     goto err_binder_get_ref_for_node_failed;
23. }
24. if (fp->type == BINDER_TYPE_BINDER)
25.     fp->type = BINDER_TYPE_HANDLE;
26. else
27.     fp->type = BINDER_TYPE_WEAK_HANDLE;
28. fp->handle = ref->desc;
29. binder_inc_ref(ref, fp->type == BINDER_TYPE_HANDLE, &thread->todo);
30. ......
31.
32. } break;

由于是第一次在Binder驱动程序中传输这个MediaPlayerService，调用binder_get_node函数查询这个Binder实体时，会返回空，于是binder_new_node在proc中新建一个，下次就可以直接使用了。


        现在，由于要把这个Binder实体MediaPlayerService交给target_proc，也就是Service Manager来管理，也就是说Service Manager要引用这个MediaPlayerService了，于是通过binder_get_ref_for_node为MediaPlayerService创建一个引用，并且通过binder_inc_ref来增加这个引用计数，防止这个引用还在使用过程当中就被销毁。注意，到了这里的时候，t->buffer中的flat_binder_obj的type已经改为BINDER_TYPE_HANDLE，handle已经改为ref->desc，跟原来不一样了，因为这个flat_binder_obj是最终是要传给Service Manager的，而Service Manager只能够通过句柄值来引用这个Binder实体。

        最后，把待处理事务加入到target_list列表中去：



1. list_add_tail(&t->work.entry, target_list);

并且把待完成工作项加入到本线程的todo等待执行列表中去：



1. list_add_tail(&tcomplete->entry, &thread->todo);

 现在目标进程有事情可做了，于是唤醒它：



1. if (target_wait)
2.     wake_up_interruptible(target_wait);

这里就是要唤醒Service Manager进程了。回忆一下前面浅谈Service Manager成为Android进程间通信（IPC）机制Binder守护进程之路这篇文章，此时， Service Manager正在binder_thread_read函数中调用wait_event_interruptible进入休眠状态。



       这里我们先忽略一下Service Manager被唤醒之后的场景，继续MedaPlayerService的启动过程，然后再回来。

       回到binder_ioctl函数，bwr.read_size > 0为true，于是进入binder_thread_read函数：



1. static int
2. binder_thread_read(struct binder_proc *proc, struct binder_thread *thread,
3.                    void  __user *buffer, int size, signed long *consumed, int non_block)
4. {
5.     void __user *ptr = buffer + *consumed;
6.     void __user *end = buffer + size;
7.
8.     int ret = 0;
9.     int wait_for_proc_work;
10.
11.     if (*consumed == 0) {
12.         if (put_user(BR_NOOP, (uint32_t __user *)ptr))
13.             return -EFAULT;
14.         ptr += sizeof(uint32_t);
15.     }
16.
17. retry:
18.     wait_for_proc_work = thread->transaction_stack == NULL && list_empty(&thread->todo);
19.
20.     .......
21.
22.     if (wait_for_proc_work) {
23.         .......
24.     } else {
25.         if (non_block) {
26.             if (!binder_has_thread_work(thread))
27.                 ret = -EAGAIN;
28.         } else
29.             ret = wait_event_interruptible(thread->wait, binder_has_thread_work(thread));
30.     }
31.
32.     ......
33.
34.     while (1) {
35.         uint32_t cmd;
36.         struct binder_transaction_data tr;
37.         struct binder_work *w;
38.         struct binder_transaction *t = NULL;
39.
40.         if (!list_empty(&thread->todo))
41.             w = list_first_entry(&thread->todo, struct binder_work, entry);
42.         else if (!list_empty(&proc->todo) && wait_for_proc_work)
43.             w = list_first_entry(&proc->todo, struct binder_work, entry);
44.         else {
45.             if (ptr - buffer == 4 && !(thread->looper & BINDER_LOOPER_STATE_NEED_RETURN)) /* no data added */
46.                 goto retry;
47.             break;
48.         }
49.
50.         if (end - ptr < sizeof(tr) + 4)
51.             break;
52.
53.         switch (w->type) {
54.         ......
55.         case BINDER_WORK_TRANSACTION_COMPLETE: {
56.             cmd = BR_TRANSACTION_COMPLETE;
57.             if (put_user(cmd, (uint32_t __user *)ptr))
58.                 return -EFAULT;
59.             ptr += sizeof(uint32_t);
60.
61.             binder_stat_br(proc, thread, cmd);
62.             if (binder_debug_mask & BINDER_DEBUG_TRANSACTION_COMPLETE)
63.                 printk(KERN_INFO "binder: %d:%d BR_TRANSACTION_COMPLETE\n",
64.                 proc->pid, thread->pid);
65.
66.             list_del(&w->entry);
67.             kfree(w);
68.             binder_stats.obj_deleted[BINDER_STAT_TRANSACTION_COMPLETE]++;
69.                                                } break;
70.         ......
71.         }
72.
73.         if (!t)
74.             continue;
75.
76.         ......
77.     }
78.
79. done:
80.     ......
81.     return 0;
82. }

 这里，thread->transaction_stack和thread->todo均不为空，于是wait_for_proc_work为false，由于binder_has_thread_work的时候，返回true，这里因为thread->todo不为空，因此，线程虽然调用了wait_event_interruptible，但是不会睡眠，于是继续往下执行。

        由于thread->todo不为空，执行下列语句：



1. if (!list_empty(&thread->todo))
2.      w = list_first_entry(&thread->todo, struct binder_work, entry);





1.    switch (w->type) {
2.    ......
3.    case BINDER_WORK_TRANSACTION_COMPLETE: {
4. cmd = BR_TRANSACTION_COMPLETE;
5. if (put_user(cmd, (uint32_t __user *)ptr))
6.     return -EFAULT;
7. ptr += sizeof(uint32_t);
8.
9.        ......
10. list_del(&w->entry);
11. kfree(w);
12.
13. } break;
14. ......
15.    }

这里就将w从thread->todo删除了。由于这里t为空，重新执行while循环，这时由于已经没有事情可做了，最后就返回到binder_ioctl函数中。注间，这里一共往用户传进来的缓冲区buffer写入了两个整数，分别是BR_NOOP和BR_TRANSACTION_COMPLETE。



        binder_ioctl函数返回到用户空间之前，把数据消耗情况拷贝回用户空间中：



1. if (copy_to_user(ubuf, &bwr, sizeof(bwr))) {
2.     ret = -EFAULT;
3.     goto err;
4. }

最后返回到IPCThreadState::talkWithDriver函数中，执行下面语句：



1.     if (err >= NO_ERROR) {
2.         if (bwr.write_consumed > 0) {
3.             if (bwr.write_consumed < (ssize_t)mOut.dataSize())
4.                 mOut.remove(0, bwr.write_consumed);
5.             else
6.                 mOut.setDataSize(0);
7.         }
8.         if (bwr.read_consumed > 0) {
9. <PRE class=cpp name="code">            mIn.setDataSize(bwr.read_consumed);
10.             mIn.setDataPosition(0);</PRE>        }        ......        return NO_ERROR;    }

 首先是把mOut的数据清空：



1. mOut.setDataSize(0);

    然后设置已经读取的内容的大小：



1. mIn.setDataSize(bwr.read_consumed);
2. mIn.setDataPosition(0);

然后返回到IPCThreadState::waitForResponse函数中。在IPCThreadState::waitForResponse函数，先是从mIn读出一个整数，这个便是BR_NOOP了，这是一个空操作，什么也不做。然后继续进入IPCThreadState::talkWithDriver函数中。
        这时候，下面语句执行后：



1. const bool needRead = mIn.dataPosition() >= mIn.dataSize();

 needRead为false，因为在mIn中，尚有一个整数BR_TRANSACTION_COMPLETE未读出。



       这时候，下面语句执行后：



1. const size_t outAvail = (!doReceive || needRead) ? mOut.dataSize() : 0;

outAvail等于0。因此，最后bwr.write_size和bwr.read_size均为0，IPCThreadState::talkWithDriver函数什么也不做，直接返回到IPCThreadState::waitForResponse函数中。在IPCThreadState::waitForResponse函数，又继续从mIn读出一个整数，这个便是BR_TRANSACTION_COMPLETE：



1. switch (cmd) {
2. case BR_TRANSACTION_COMPLETE:
3.        if (!reply && !acquireResult) goto finish;
4.        break;
5. ......
6. }

reply不为NULL，因此，IPCThreadState::waitForResponse的循环没有结束，继续执行，又进入到IPCThreadState::talkWithDrive中。



        这次，needRead就为true了，而outAvail仍为0，所以bwr.read_size不为0，bwr.write_size为0。于是通过：



1. ioctl(mProcess->mDriverFD, BINDER_WRITE_READ, &bwr)

 进入到Binder驱动程序中的binder_ioctl函数中。由于bwr.write_size为0，bwr.read_size不为0，这次直接就进入到binder_thread_read函数中。这时候，thread->transaction_stack不等于0，但是thread->todo为空，于是线程就通过：



1. wait_event_interruptible(thread->wait, binder_has_thread_work(thread));

进入睡眠状态，等待Service Manager来唤醒了。



        现在，我们可以回到Service Manager被唤醒的过程了。我们接着前面浅谈Service Manager成为Android进程间通信（IPC）机制Binder守护进程之路这篇文章的最后，继续描述。此时， Service Manager正在binder_thread_read函数中调用wait_event_interruptible_exclusive进入休眠状态。上面被MediaPlayerService启动后进程唤醒后，继续执行binder_thread_read函数：



1. static int
2. binder_thread_read(struct binder_proc *proc, struct binder_thread *thread,
3.                    void  __user *buffer, int size, signed long *consumed, int non_block)
4. {
5.     void __user *ptr = buffer + *consumed;
6.     void __user *end = buffer + size;
7.
8.     int ret = 0;
9.     int wait_for_proc_work;
10.
11.     if (*consumed == 0) {
12.         if (put_user(BR_NOOP, (uint32_t __user *)ptr))
13.             return -EFAULT;
14.         ptr += sizeof(uint32_t);
15.     }
16.
17. retry:
18.     wait_for_proc_work = thread->transaction_stack == NULL && list_empty(&thread->todo);
19.
20.     ......
21.
22.     if (wait_for_proc_work) {
23.         ......
24.         if (non_block) {
25.             if (!binder_has_proc_work(proc, thread))
26.                 ret = -EAGAIN;
27.         } else
28.             ret = wait_event_interruptible_exclusive(proc->wait, binder_has_proc_work(proc, thread));
29.     } else {
30.         ......
31.     }
32.
33.     ......
34.
35.     while (1) {
36.         uint32_t cmd;
37.         struct binder_transaction_data tr;
38.         struct binder_work *w;
39.         struct binder_transaction *t = NULL;
40.
41.         if (!list_empty(&thread->todo))
42.             w = list_first_entry(&thread->todo, struct binder_work, entry);
43.         else if (!list_empty(&proc->todo) && wait_for_proc_work)
44.             w = list_first_entry(&proc->todo, struct binder_work, entry);
45.         else {
46.             if (ptr - buffer == 4 && !(thread->looper & BINDER_LOOPER_STATE_NEED_RETURN)) /* no data added */
47.                 goto retry;
48.             break;
49.         }
50.
51.         if (end - ptr < sizeof(tr) + 4)
52.             break;
53.
54.         switch (w->type) {
55.         case BINDER_WORK_TRANSACTION: {
56.             t = container_of(w, struct binder_transaction, work);
57.                                       } break;
58.         ......
59.         }
60.
61.         if (!t)
62.             continue;
63.
64.         BUG_ON(t->buffer == NULL);
65.         if (t->buffer->target_node) {
66.             struct binder_node *target_node = t->buffer->target_node;
67.             tr.target.ptr = target_node->ptr;
68.             tr.cookie =  target_node->cookie;
69.             ......
70.             cmd = BR_TRANSACTION;
71.         } else {
72.             ......
73.         }
74.         tr.code = t->code;
75.         tr.flags = t->flags;
76.         tr.sender_euid = t->sender_euid;
77.
78.         if (t->from) {
79.             struct task_struct *sender = t->from->proc->tsk;
80.             tr.sender_pid = task_tgid_nr_ns(sender, current->nsproxy->pid_ns);
81.         } else {
82.             tr.sender_pid = 0;
83.         }
84.
85.         tr.data_size = t->buffer->data_size;
86.         tr.offsets_size = t->buffer->offsets_size;
87.         tr.data.ptr.buffer = (void *)t->buffer->data + proc->user_buffer_offset;
88.         tr.data.ptr.offsets = tr.data.ptr.buffer + ALIGN(t->buffer->data_size, sizeof(void *));
89.
90.         if (put_user(cmd, (uint32_t __user *)ptr))
91.             return -EFAULT;
92.         ptr += sizeof(uint32_t);
93.         if (copy_to_user(ptr, &tr, sizeof(tr)))
94.             return -EFAULT;
95.         ptr += sizeof(tr);
96.
97.         ......
98.
99.         list_del(&t->work.entry);
100.         t->buffer->allow_user_free = 1;
101.         if (cmd == BR_TRANSACTION && !(t->flags & TF_ONE_WAY)) {
102.             t->to_parent = thread->transaction_stack;
103.             t->to_thread = thread;
104.             thread->transaction_stack = t;
105.         } else {
106.             t->buffer->transaction = NULL;
107.             kfree(t);
108.             binder_stats.obj_deleted[BINDER_STAT_TRANSACTION]++;
109.         }
110.         break;
111.     }
112.
113. done:
114.
115.     ......
116.     return 0;
117. }

本文转自 Luoshengyang 51CTO博客，原文链接：http://blog.51cto.com/shyluo/964539，如需转载请自行联系原作者
