【转】华为路由器、交换机设备模拟器

简介:   IT认证琳琅满目,选择的时候很让人大伤脑筋。在网络界Cisco是响当当的,认证与培训的费用很高。但是社会比较认可。我认为华为也很不错,认证费用便宜得多了。当初,我就选择了华为3com的认证,很遗憾,由于华为的退出,公司更名了。

  IT认证琳琅满目,选择的时候很让人大伤脑筋。在网络界Cisco是响当当的,认证与培训的费用很高。但是社会比较认可。我认为华为也很不错,认证费用便宜得多了。当初,我就选择了华为3com的认证,很遗憾,由于华为的退出,公司更名了。Cisco认证的资料很多,就拿设备模拟器来说吧,有好多公司在开发。而华为等其它有影响力的公司像这样的软件就很少,很费周折地找到了一款小巧的华为路由器、交换机设备模拟软件。名字叫:HW-RouterSim。绿色软件,无需要安装。只支持一款交换机和路由器。

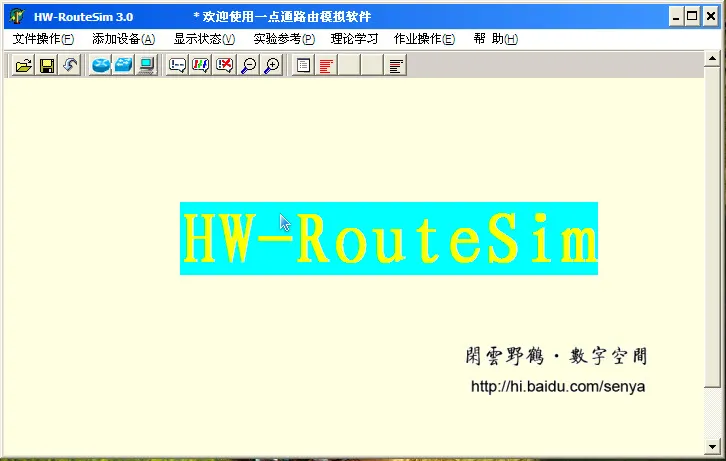

图一

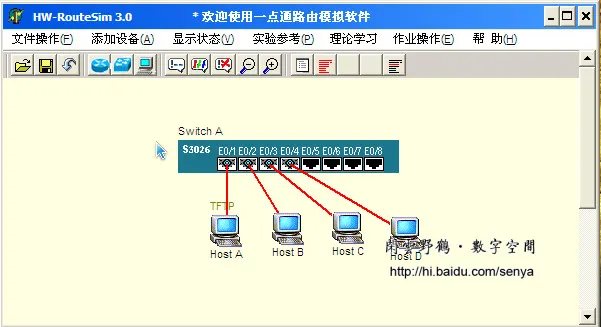

图二 添加一台交换机和四台计算机

  只支持一款交换机:S3026,添加好了设备后,单击其接口与计算机相连接。双击交换机图打开命令行配置界面。

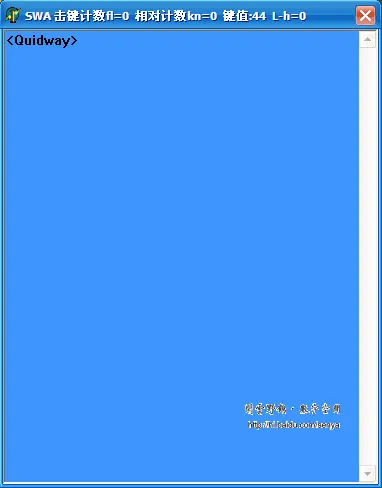

图三 命令行配置界面


图四

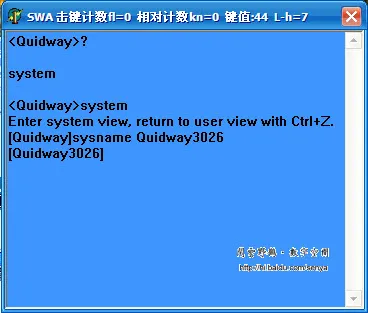

  在命令提示下键入system或者system-view命令进入特权配置视图。sysname命令为交换机修改名字。

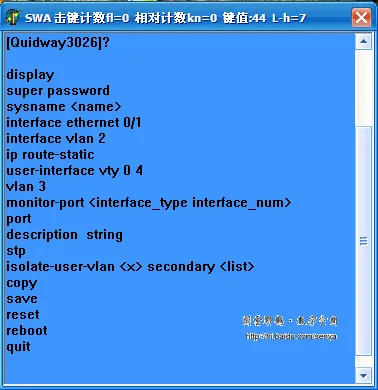

图五 按下?,显示当前可以执行的命令

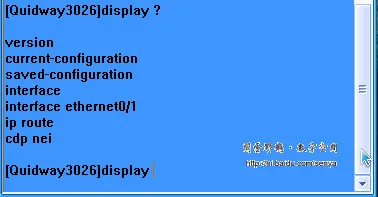

图六 display相关的显示命令

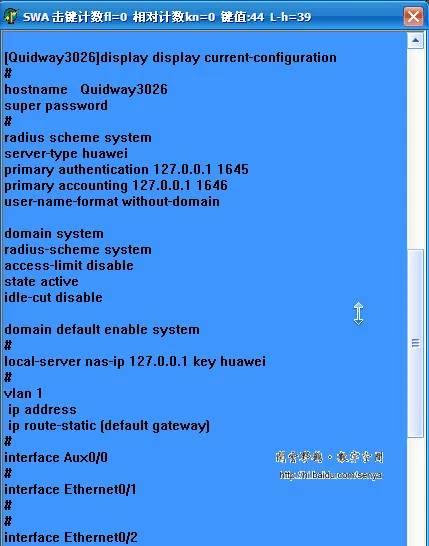

图七 display current-configuration显示当前配置

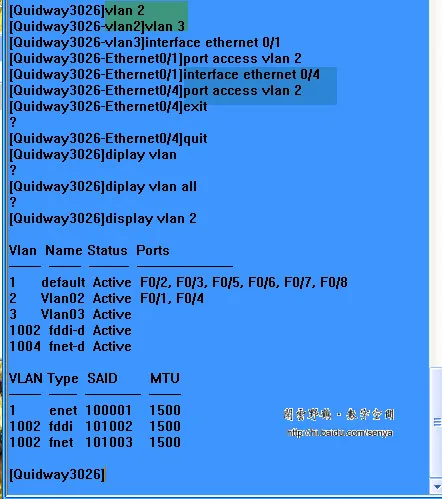

img_374e93e4aadd224c863b1073a4ae824a.jpg图八 配置vlan

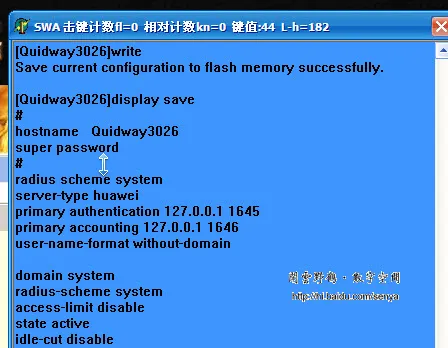

图九   save命令保存当前配置信息,display save命令显示当前保存的配置信息

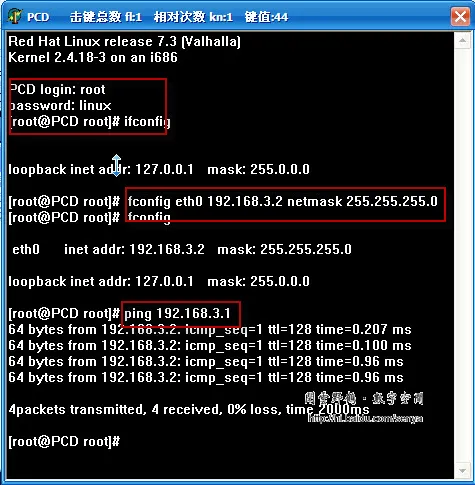

图十 双击计算机图标,配置计算机IP地址等信息

  计算机的是Linux系统。

图十一 配置好IP地址的计算机

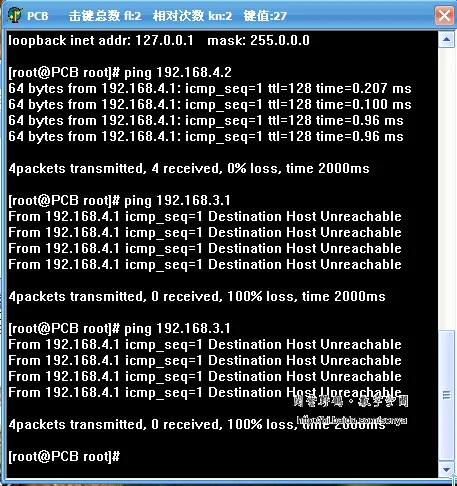

  我在此实验中配置了两个vlan:vlan 2和vlan 3,交换机的端口1和4划分给vlan2;端口2和3划分给vlan 4。由于没有配置vlan的ip及计算机网关,因此,同一个vlan内的计算机可以互相通信,而不同vlan 之间是不可以互相通信的。

图十二

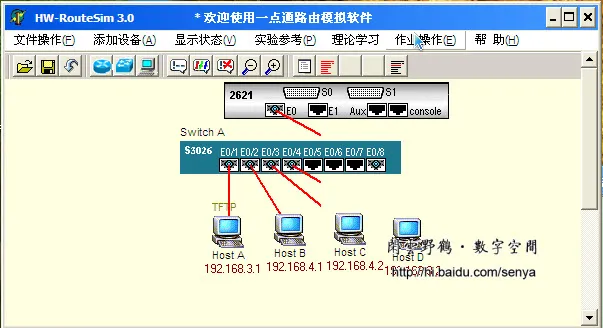

图十三 添加一个路由器2621

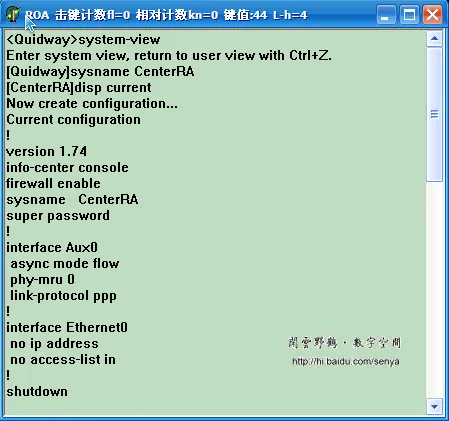

img_4d9287ff9d4dcc903e74232e04e9a16f.jpg图十四 配置路由器

  这款模拟软件功能不强,有许多命令不支持。如感兴趣,大家可以搜索一下,下载试用。若是没有接触过华为或H3C的交换机或路由器不妨试用一下。
