PW2605R 芯片概述
摘要：
PW2605R 是一款高度集成的保护芯片，具备欠压、过压、过流及过温保护功能，支持宽输入电压范围（3.5V至30V）。该芯片以其超快的过压保护响应速度、可编程的过流保护阈值及全面的保护特性，为各类电子设备提供可靠的安全保障。

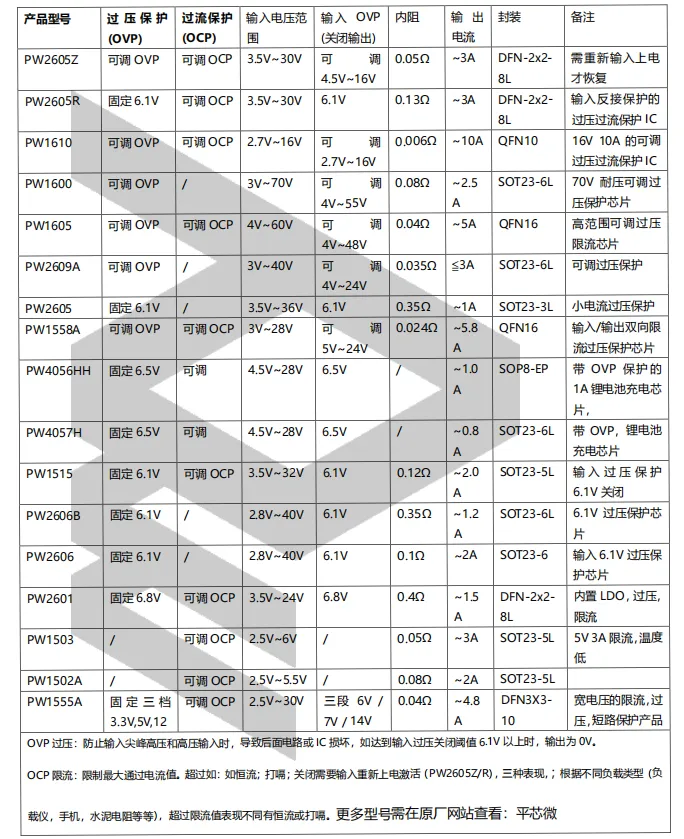

关键参数：
输入电压范围： 3.5V ~ 30V
最大持续输出电流： 1.9A
导通电阻（RON）： 典型值 130mΩ
OVP响应时间： 典型值 100ns
OVP阈值电压： 固定6.1V（典型值）
可编程OCP阈值范围： 0.5A ~ 1.9A（±5%）
欠压锁定（UVLO）： 2.8V（开启阈值），220mV（滞后）
过温保护（OTP）阈值： 约 160°C
封装形式： DF N2x2-8L
工作温度范围： -40°C ~ 85°C
保护性能解析：
1、超低导通电阻：
PW2605R 内部集成了低导通电阻的MOSFET，典型值仅为130mΩ。这一特性使得在1.9A负载电流下，芯片自身压降极小，有效减少了功率损耗，提高了系统效率。
2、快速的过压保护（OVP）：
OVP响应时间典型值为100ns，当输入电压超过设定的过压阈值（固定6.1V或通过外部电阻调整）时，芯片能在极短时间内关闭内部MOSFET，防止过压对后级电路造成损害。
3、可编程的过流保护（OCP）：
用户可通过连接IADJ引脚与地之间的电阻来设置过流保护阈值，范围从0.5A至1.9A，精度为±5%。这一功能使得芯片能够适应不同负载电流的需求，提供精确的过流保护。
4全面的保护功能：
欠压锁定（UVLO）：当输入电压低于开启阈值（2.8V）时，芯片保持关闭状态，防止低电压条件下工作不稳定。
过温保护（OTP）：当芯片内部温度超过约160°C时，自动关闭输出，防止过热损坏。
输入反接保护：有效防止输入电源极性接反时对芯片及后级电路的损害。
FAULT指示输出：当任何保护事件发生时，FAULT引脚输出低电平信号，便于系统监测和故障排查。
低功耗设计：PW2605R 在待机状态下具有极低的输入静态电流，有助于延长电池供电设备的续航时间。
典型应用场景：
1、GPS设备：保护设备免受电源波动和异常电压的影响。
2、车载DVR：在车辆复杂电源环境下提供稳定的电路保护。
3、MID（移动互联网设备）：确保设备在多种充电条件下安全运行。
4、数字视频设备：防止视频录制过程中因电源问题导致的数据丢失或设备损坏。
