PW5100 是一款高效率、低功耗、低纹波、高工作频率的PFM同步升压DC/DC变换器，可以将干电池的低电压，升压恒压输出3V，3.3V，3.6V和5V输出电压。
PW5100支持单节干电池1.5V和双节串联干电池3V输入。输出3.3V，3.6V和5V。
需要注意PW5100是升压IC，所以输入压要低于输出电压，所以两节干电池就不适用用于3V。
PW5100静态电流参考值10uA，根据输入电压提高会更少，反之提高。
产品特点
MAX大效率可达： 95％
MAX高工作频率： 1.2MHz
超低启动电压： 0.7V@Io=1mA
宽输入电压范围：0.7V～5.0V
输入静态电流： 10uA@VIN=2.0V
输出电压可选： 3.0V，3.3V，5V，可选固定输出，如PW5100-3V，PW5100-5V
输出电压精度： ±2.5%
低纹波,低噪声： ±10mV@Io=50mA
使能关断控制： ≤0.2V（低电平），≥0.4*Vout（高电平）PW5100的EN是关闭升压，不是关断输出；但有EN控制关断输出为0版本是PW5103 (3.3V固定输出)，PW5150（5V固定输出）

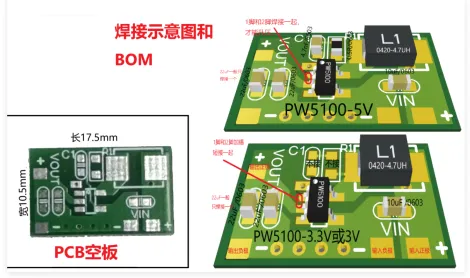

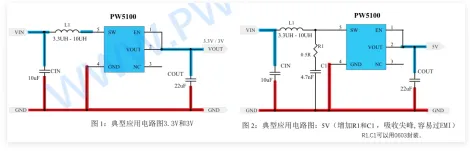

干电池升压IC，PW5100应用电路图和BOM
设计要点也很简单，把电容靠近IC和电感放置即可。

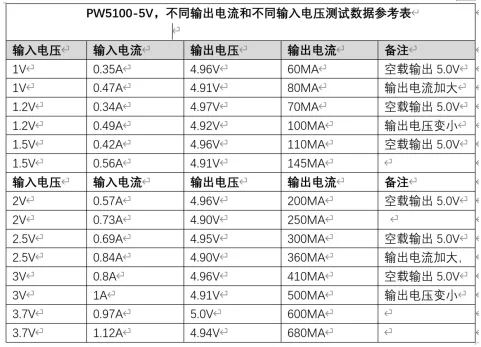

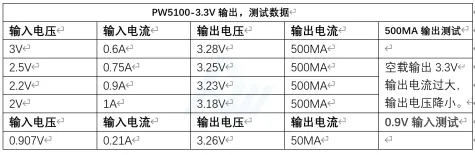

下图是干电池升压芯片PW5100的不同输入电压时的最大输出电流和输出电压。
一般是输入电压越高，输出电流也会增加，反之就减少。
