24V 转 5V / 3.3V 芯片方案选型指南
24V 是极为常见的输入母线电压。将 24V 降至 5V 或 3.3V 为后端 MCU、传感器、通信模块供电时，设计人员面临以下核心挑战：
1.输入输出压差大：24V 到 3.3V 的压差高达 20.7V，若采用线性方案，压损几乎全部转化为热损耗。
2.效率与散热：大压差工况下，效率直接决定系统温升和长期可靠性。
3.静态功耗与 EMI：电池供电或待机场景对静态电流敏感；开关电源则需关注辐射与传导干扰。
4.成本与体积：外围元件数量、电感/电容尺寸、PCB 面积均影响 BOM 成本和结构空间。
因此，24V 降压方案通常遵循三种模式：
"DC-DC 主降压 + LDO 后级稳压（对纹波和干扰要求高）"
"DC-DC 降压（大电流）"
" LDO稳压（小电流30mA以下）"
的架构：先用 DC-DC 将 24V 降至中间电压（如 5V），再用 LDO 得到低噪声的 3.3V；或对功耗不敏感的节点直接用 DC-DC 输出 5V/3.3V。
二、芯片概览
本指南涵盖平芯微（PW）系列的两颗 LDO 和六颗 DC-DC 降压芯片，覆盖从 1mA 到 10A 的负载电流范围。

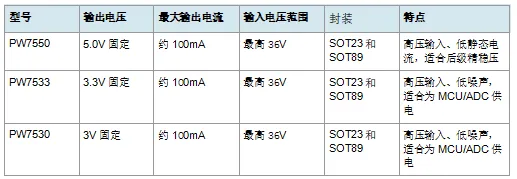

2.1 LDO 线性稳压器
LDO 使用建议：在 24V 直接转 5V/3.3V 时，若负载电流超过 50mA，LDO 自身耗散功率将超过 1W（(24V-3.3V) × 0.05A ≈ 1.04W），SOT-23 封装难以承受。因此 PW7550/PW7530 更适合作为 DC-DC 后级的二级稳压，而非直接从 24V 大电流降压。

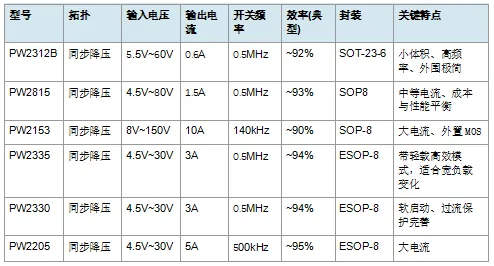

2.2 DC-DC 同步/异步降压芯片
三、关键参数对比与选型逻辑

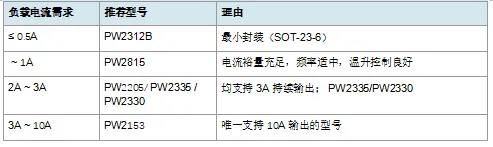

3.1 按输出电流选型
5.4 纹波与噪声
•DC-DC 输出纹波通常为 20mV ~ 100mV（峰峰值），取决于电感、电容 ESR 和负载。
•若后端接射频模块或高精度 ADC，建议在 DC-DC 输出后加一级 LC 滤波（如 10μH + 10μF），纹波可降至 5mV 以下。
•PW7530 作为后级 LDO 时，其电源抑制比（PSRR）在 1kHz 处通常 >60dB，可将 DC-DC 纹波衰减至毫伏级。

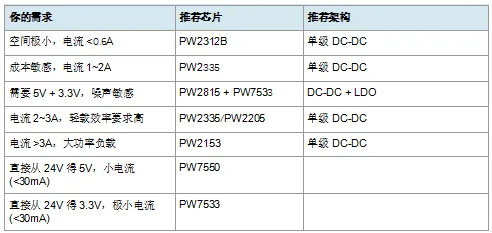

六、快速选型决策表
