一、MxDraw云图开发包是什么

云图开发包是一个围绕 MxCAD 构建的完整 CAD 云化解决方案工程集合。它不是单一SDK，而是将后台图纸转换、服务接口、前端项目示例、MxCAD编辑与浏览能力统一打包的一套工程。对新手来说，可以这样理解：云图开发包已经帮你把“一个CAD云系统”拆分好、放在了对应目录中。
说明：云图开发包会根据不同操作系统（如 Windows、Linux 等）提供对应版本，开发包在可执行程序形式、部署方式及启动方式上可能存在差异。但无论运行于何种操作系统，云图开发包在功能层面与整体架构设计上保持一致，目录职责划分、核心能力以及使用方式不受平台影响，本文档中的架构与说明均适用于所有操作系统版本。

二、整体目录结构总览

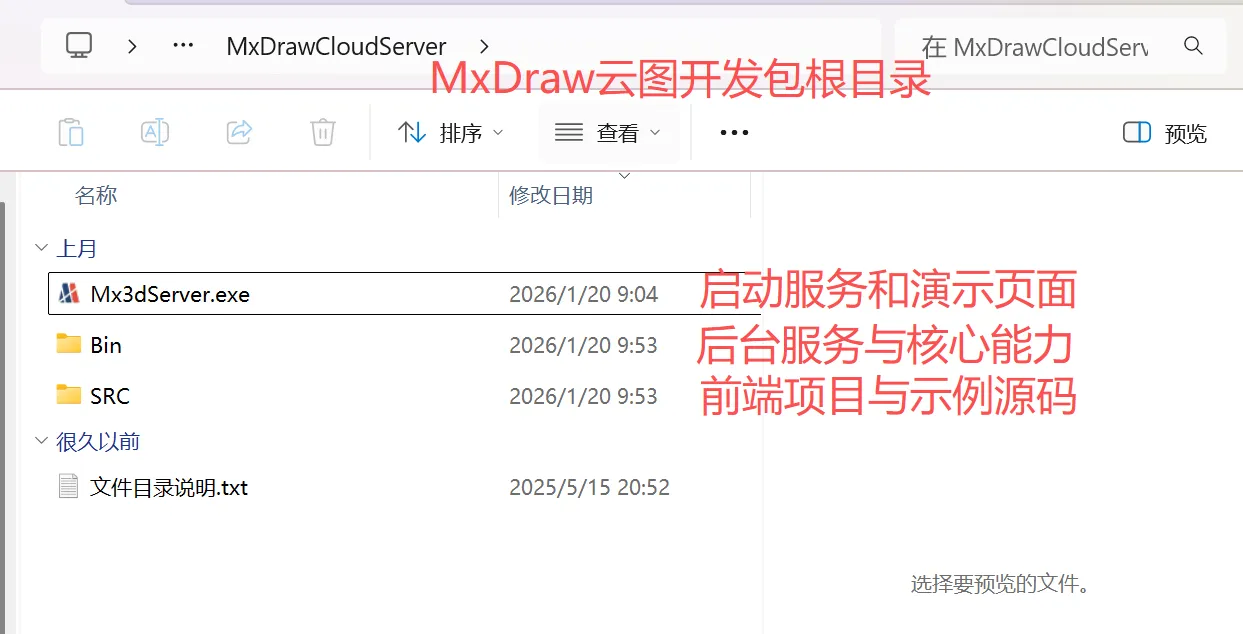

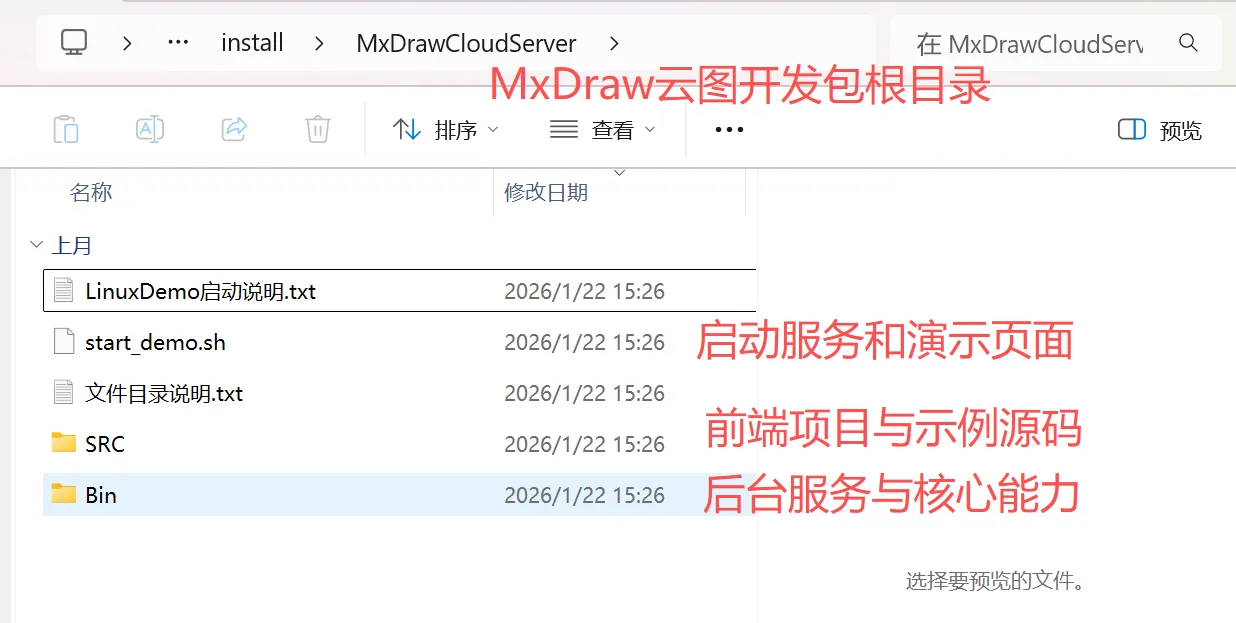

MxDraw云图开发包的根目录为：
Windows：
MXDRAWCLOUDSERVER1.0_XXX_TRYVERSION （其中XXX为云图开发包版本号）
└─ MxDrawCloudServer（云图开发包根目录）

Linux:
MXDRAWCLOUDSERVER1.0_XXX_xxx_TRYVERSION （其中XXX为云图开发包版本号,xxx为对应的操作系统）
└─ install
└─ MxDrawCloudServer（云图开发包根目录）

从功能角度看，目录可以分为三大块：
Bin：后台服务与核心能力
SRC：前端项目与示例源码
Mx3dServer.exe：启动服务和演示页面(Windows)
start_demo.sh：启动服务和演示页面(Linux)
新手理解云图开发包，只要先理解这三块的分工，就不会迷路。

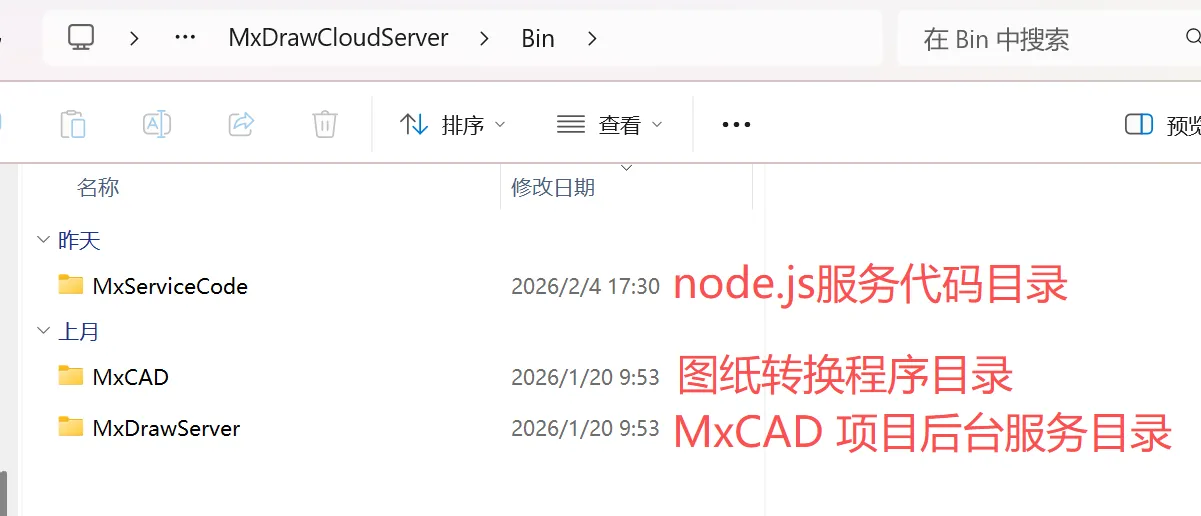

三、Bin 目录：后台服务相关目录（核心）

Windows:
MxDrawCloudServer
└─ Bin
└─ MxCAD （图纸转换程序目录）
└─ MxDrawServer （MxCAD 项目的后台服务目录）
└─ MxServiceCode （Node.js 服务代码目录）

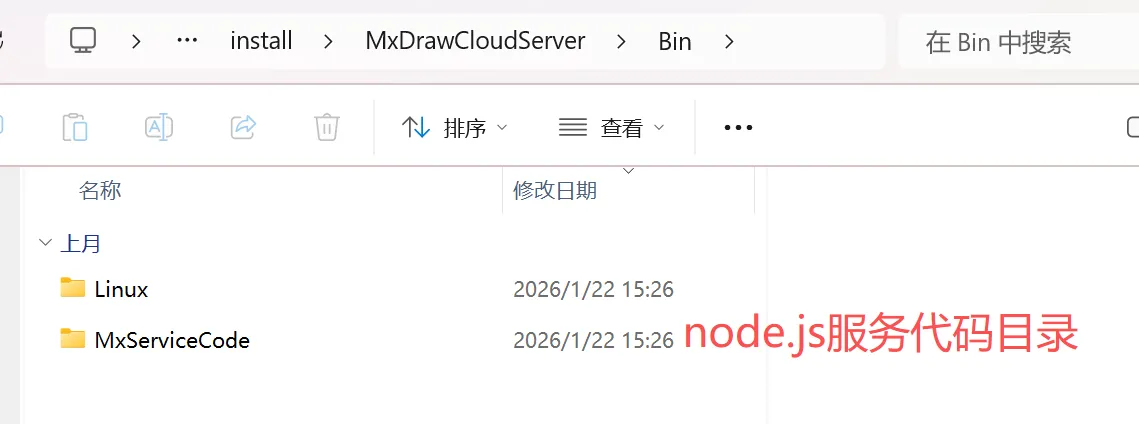

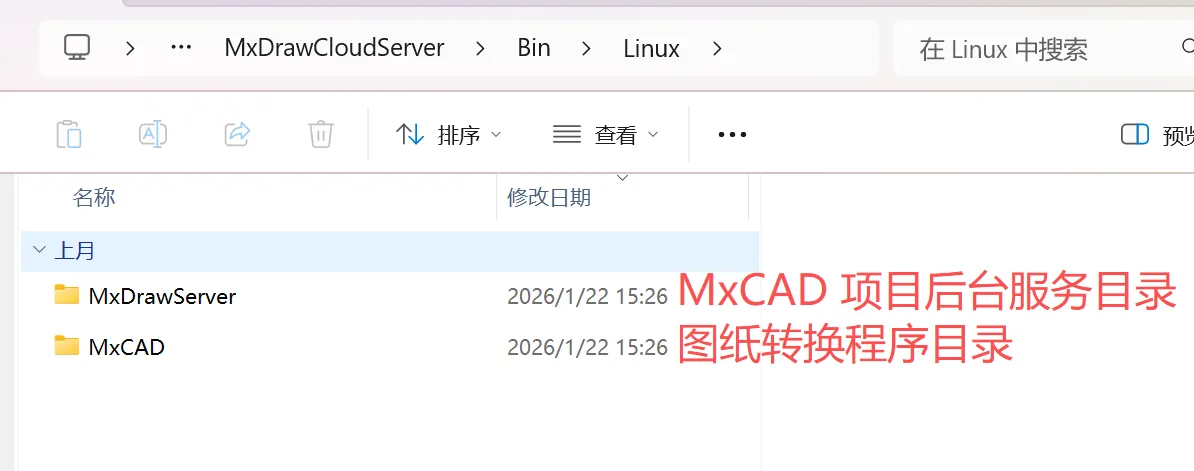

Linux:
MxDrawCloudServer
└─ Bin
└─ Linux
└─ MxCAD （图纸转换程序目录）
└─ MxDrawServer （MxCAD 项目的后台服务目录）
└─ MxServiceCode （Node.js 服务代码目录）

Bin是云图开发包中最核心的目录，承载了CAD云化所必需的后台能力。
1.MxCAD —— 图纸转换程序目录
用于 CAD 图纸的转换处理
将DWG/DXF等原始图纸的格式转换
是云图系统能够“在线显示 CAD”的前提条件
没有这个目录下对应的转换程序，前端无法直接展示编辑 CAD 图纸。

2.MxDrawServer —— MxCAD 项目的后台服务目录
提供MxCAD项目内部所需的后台接口服务
为CAD图纸加载、处理、交互等能力提供服务支持
属于MxCAD工程体系的一部分
这是连接“图纸数据”和“CAD功能”的关键后台模块。

3.MxServiceCode——Node.js服务代码目录
基于Node的后台服务代码
用于对外提供后台图纸处理服务接口
常用于后台图纸处理，如后台参数化绘图，图纸数据提取，图纸拆分等
对新手而言，这是理解“云图后台如何工作”的最佳入口。

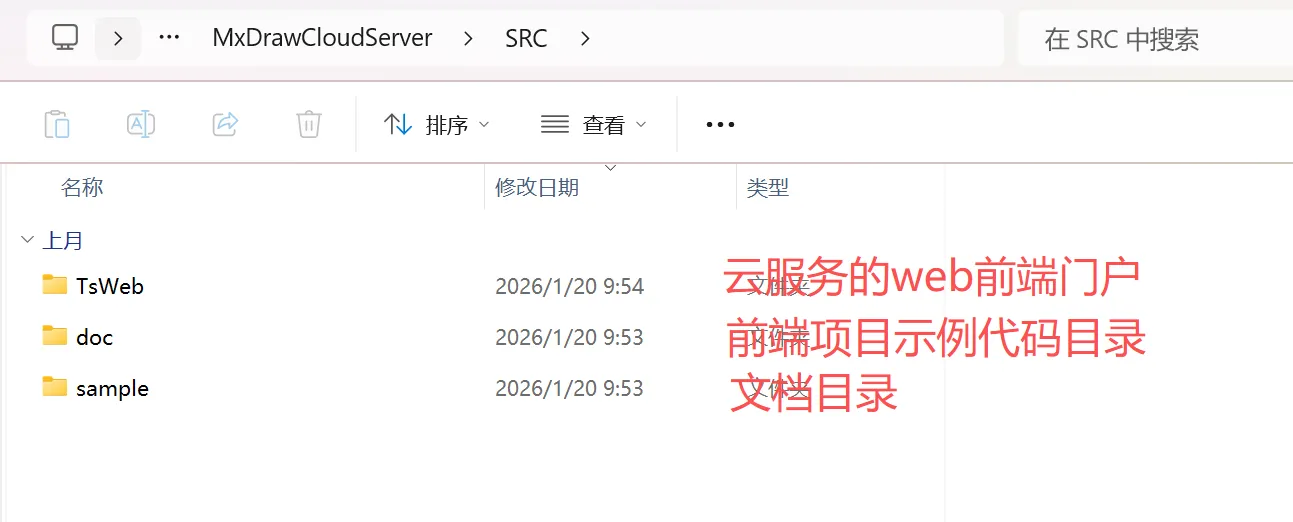

四、SRC目录：前端项目相关目录

Winodws/Linux:
MxDrawCloudServer
└─ SRC
└─ sample （前端项目示例代码目录）
└─ TsWeb （云服务的web前端门户）
└─ doc （文档目录）

SRC目录是MxDraw云图开发包中面向开发者的核心区域，包含了所有可开放的前端示例项目源码、集成模板及配套文档。无论你是要快速体验功能，还是进行深度二次开发，都应从此目录入手。

1.doc——文档目录（默认为空文件夹）
存放与前端项目相关的说明文档、API 手册或集成指南。
开发者可在此补充自定义说明，辅助团队协作或项目交接。
2.TsWeb——Web服务与前端资源托管模块
TsWeb目录是MxDraw云图开发包中负责Web前端服务托管与接口代理的核心组件，基于Node.js与Express框架构建。它不执行 CAD图形计算，而是作为用户浏览器与后端CAD引擎之间的“桥梁”，提供页面加载、资源分发和轻量级API转发能力。

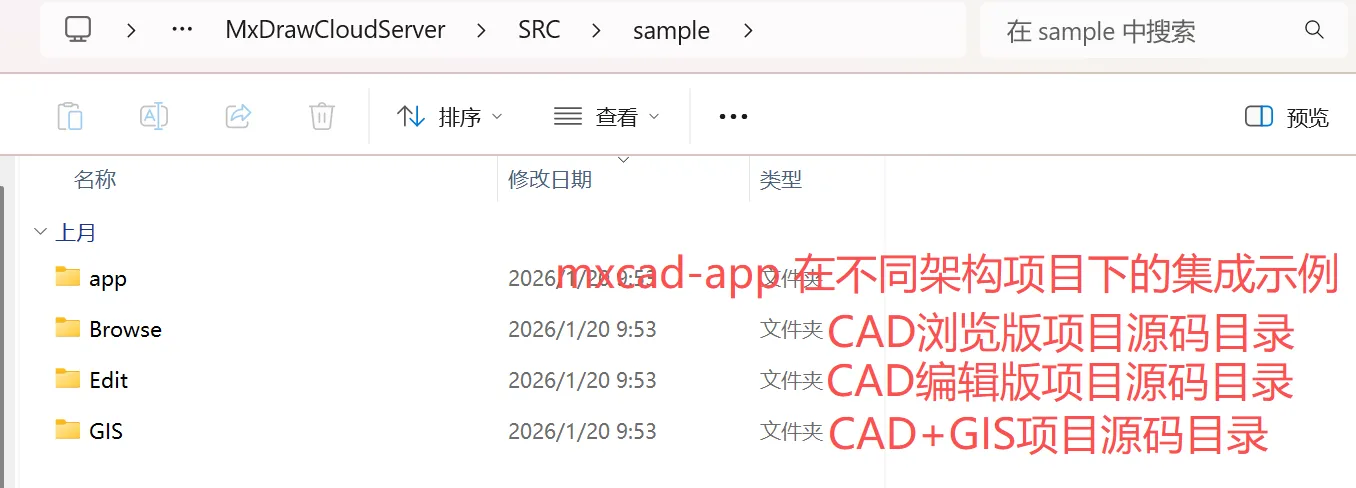

3.sample——前端项目示例代码目录（重点）
Winodws/Linux:
MxDrawCloudServer
└─ SRC
└─ app （mxcad-app 在不同架构项目下的集成示例）
└─ Browse （CAD浏览版项目源码目录）
└─ Edit （CAD编辑版项目源码目录）
└─ GIS （CAD+GIS结合项目源码目录）

该目录提供了多种典型应用场景的完整前端工程示例，覆盖浏览、编辑、3D、GIS 等核心能力，是新手学习和项目参考的最佳入口。

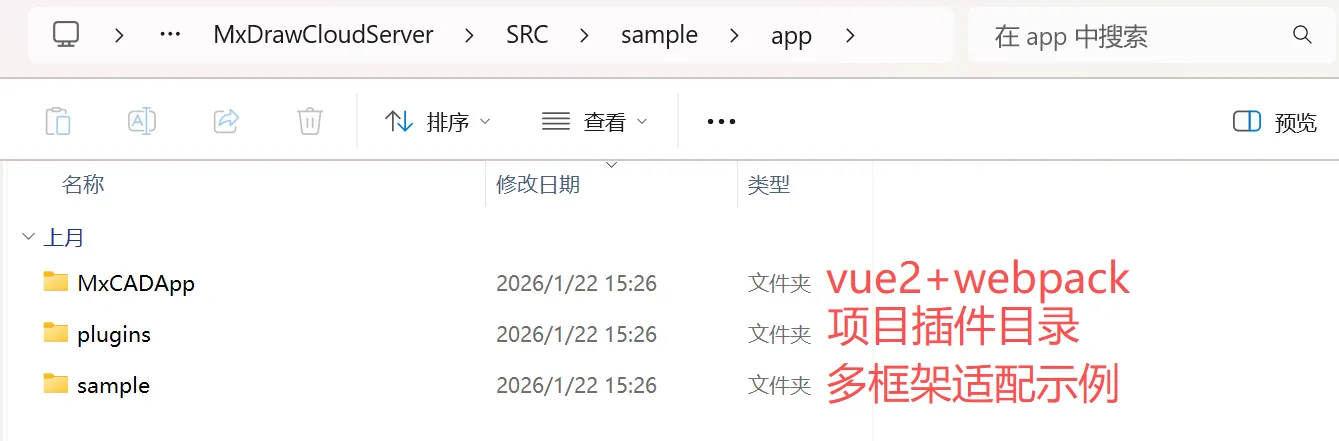

（1）app——集成mxcad-app依赖包的CAD编辑项目示例源码
Winodws/Linux:
MxDrawCloudServer
└─ SRC
└─ sample （前端项目示例代码目录）
└─ app （mxcad-app 在不同架构项目下的集成示例源码）
└─ MxCADApp （Vue2+Webpack）
└─ plugins （项目插件目录）
└─ pluginAiChat （AI模块）
└─ sample
└─ webapack4
└─ html+js
└─ vite+vue3
└─ webapck+react
└─ cnd.html

提供在不同前端技术栈下集成 mxcad-app 的标准方式：
MxCADApp：基于 Vue2 + Webpack 的完整编辑器项目
plugins：内置插件扩展机制，如 pluginAiChat（AI对话模块）
多框架适配示例：包含 vite+vue3、webpack+react、html+js 及 CDN 引入方式（cnd.html）

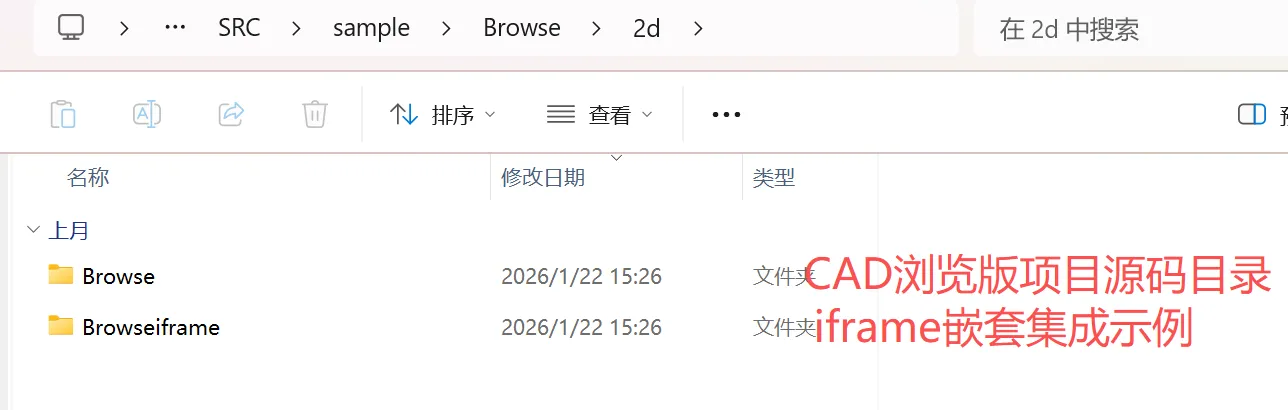

（2）Browse——CAD浏览版项目源码目录
Winodws/Linux:
MxDrawCloudServer
└─ SRC
└─ sample （前端项目示例代码目录）
└─ Browse （CAD 浏览版项目示例）
└─ 2d
└─ Browseiframe （iframe嵌套集成示例）
└─ Browse （CAD浏览版项目源码目录）

专注于图纸查看场景，支持轻量级部署：
2d/Browse：纯 2D 图纸浏览页面
2d/Browseiframe：通过 iframe 嵌套集成的浏览模式，便于嵌入第三方系统

（3）Edit—— CAD 编辑版项目源码目录
Winodws/Linux:
MxDrawCloudServer
└─ SRC
└─ sample （前端项目示例代码目录）
└─ Edit （CAD 编辑版项目示例）

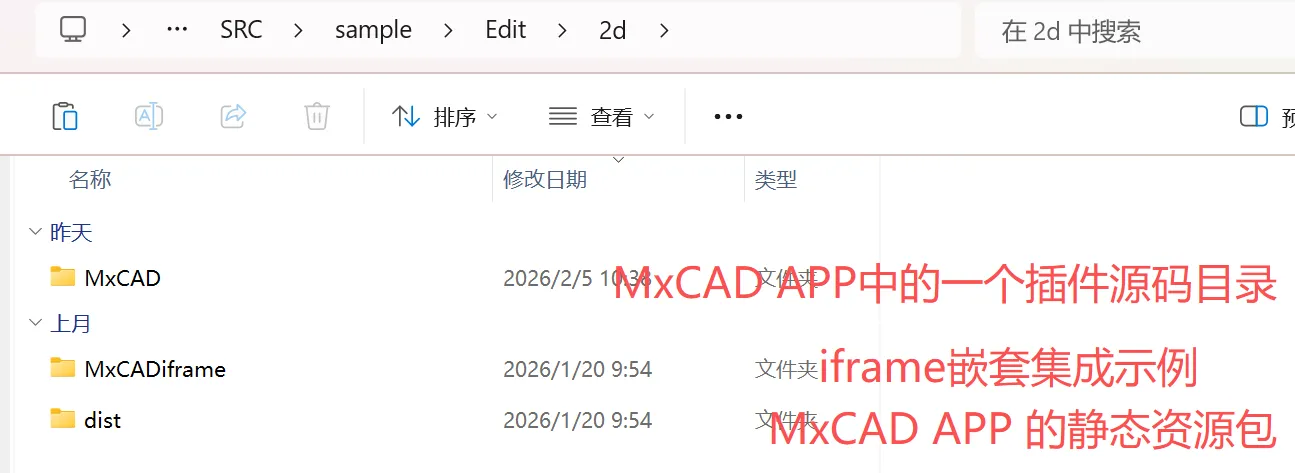

└─ 2d （二维图纸项目）
└─ dist （MxCAD APP 的静态资源包）
└─ MxCAD （MxCAD APP 中的一个插件源码目录）
└─ MxCADiframe （iframe嵌套集成示例）

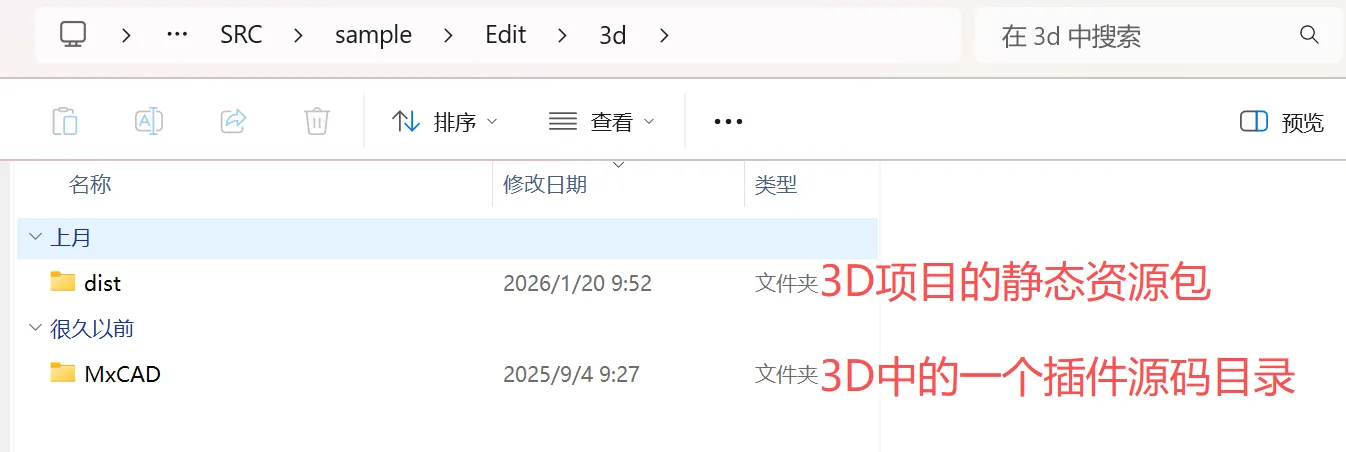

└─ 3d （三维图纸项目）
└─ dist （3D项目的静态资源包）
└─ MxCAD （3D项目中的一个插件源码目录）

提供完整的在线编辑能力，包含二维与三维模式：
Edit/2d：2D 图纸编辑环境，含工具栏、属性面板等
Edit/3d：3D 模型查看与基础操作界面
dist 子目录：预编译的静态资源包，可直接部署到 Web 服务器

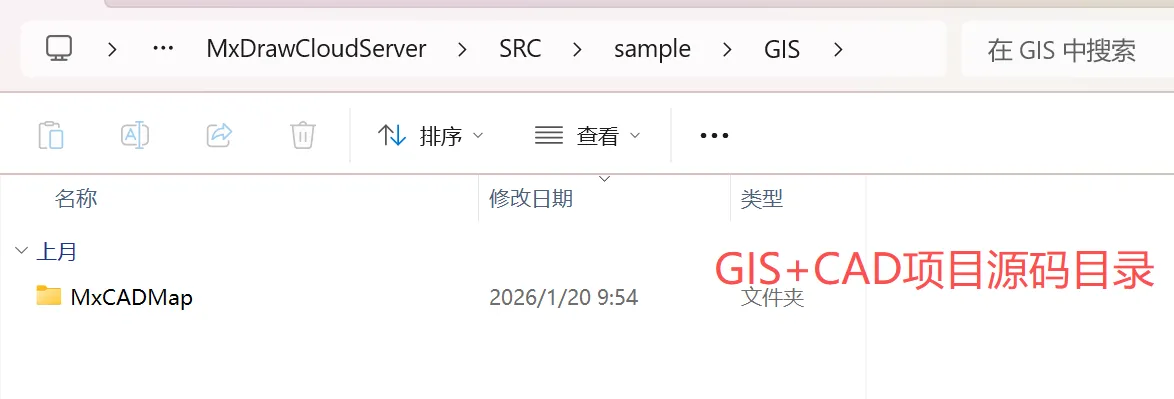

（4）GIS —— CAD+GIS项目源码目录
Winodws/Linux:
MxDrawCloudServer
└─ SRC
└─ sample （前端项目示例代码目录）
└─ GIS
└─ MxCADMap （GIS+CAD项目源码目录）

展示MxCAD与地理信息系统（GIS）的集成方案：
MxCADMap：将 CAD 图形叠加到地图底图上，实现空间数据联动分析
各子项目均采用模块化设计，开发者可按需复制、修改或组合使用，极大降低集成门槛

五、Mx3dServer.exe/start_demo.sh：Mxdraw云图启动入口

Mx3dServer.exe（Windows）与 start_demo.sh（Linux）是 MxDraw 云图开发包的统一启动入口，用于一键初始化整个 CAD 云服务环境。它们屏蔽了后台服务配置、端口绑定、依赖启动等复杂细节，让开发者或用户只需“双击”或“执行脚本”即可进入演示状态。

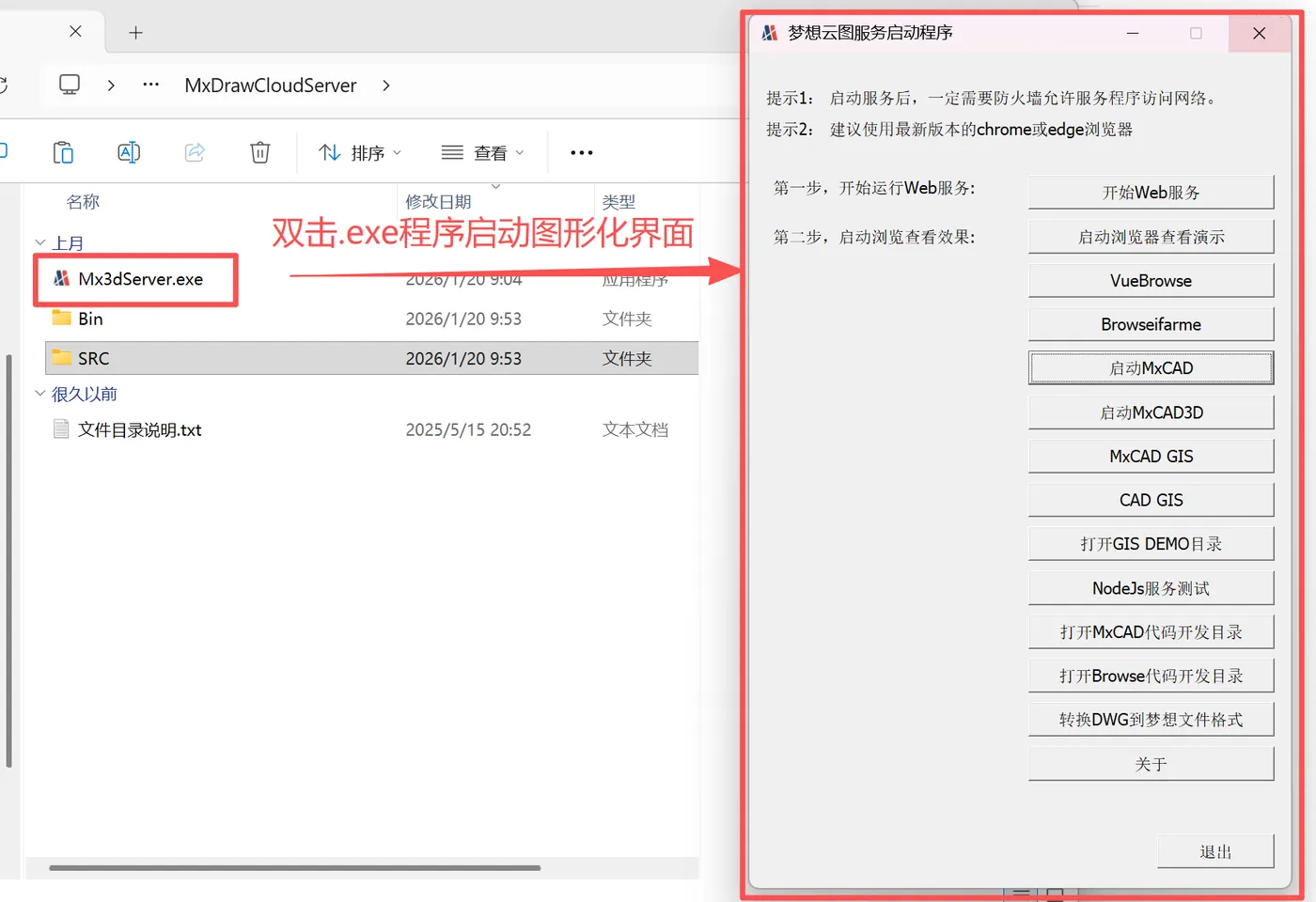

1.Mx3dServer.exe：梦想云图服务启动程序（图形化入口）
Mx3dServer.exe 是 MxDraw 云图开发包在 Windows 平台上的图形化启动程序，双击运行后将自动弹出“梦想云图服务启动程序”窗口。该程序集成了多模块服务的统一管理与快速访问功能，极大简化了部署流程，让开发者与用户无需手动配置即可一键开启完整的 CAD 在线演示环境。

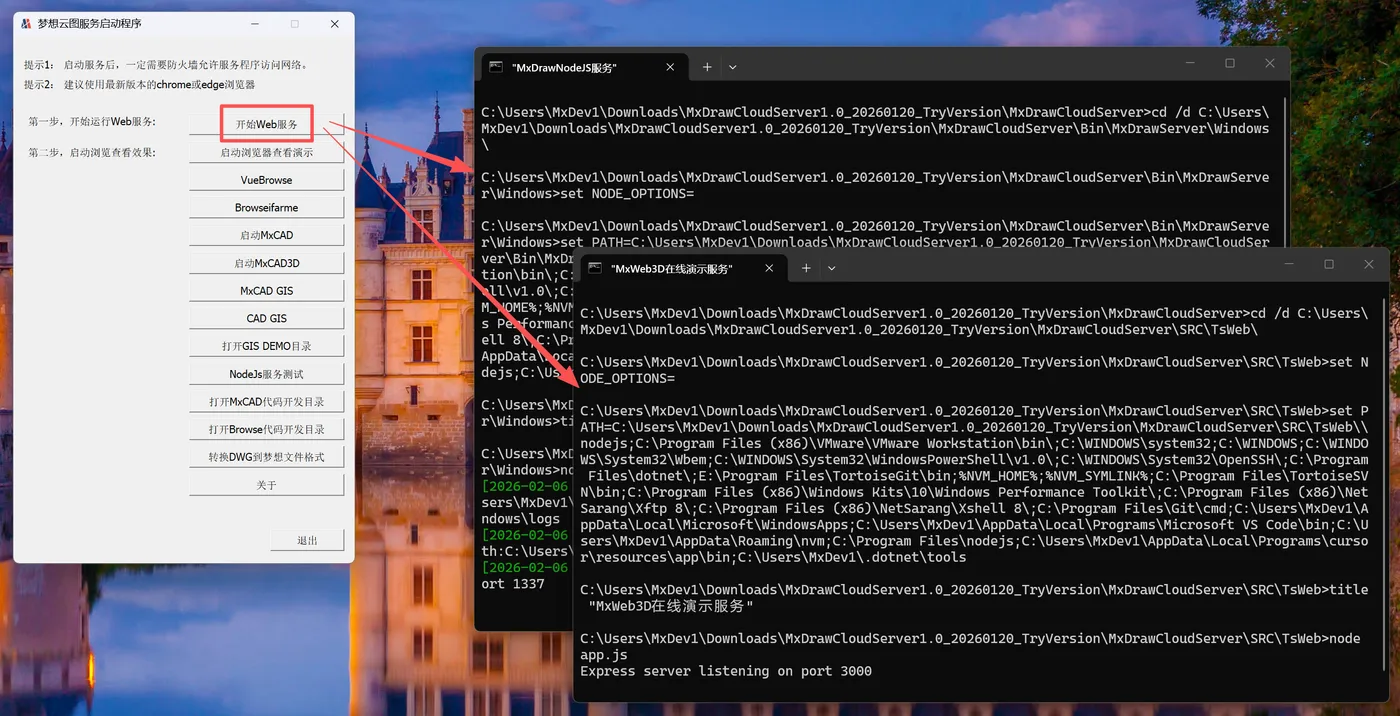

开始Web服务：
当你点击 “开启Web服务” 按钮时，MxDraw 会自动启动两个关键的本地服务程序。这两个服务协同工作，共同支撑起完整的在线 CAD 功能体验。

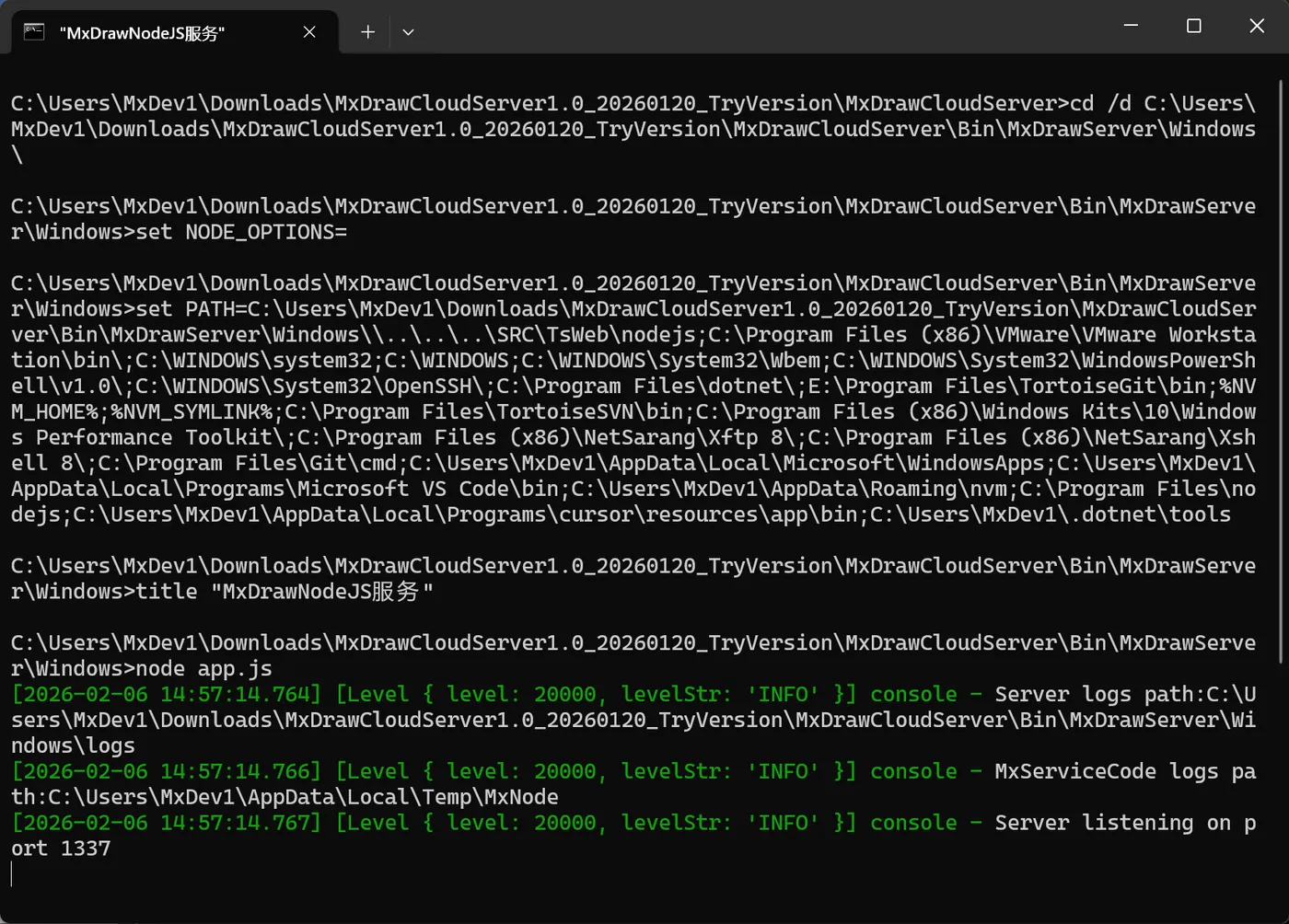

第一个服务（端口 1337）：CAD 核心引擎
该服务由 Bin/MxDrawServer/Windows/app.js 脚本启动，是 MxDraw 的“大脑”。它负责处理所有与图纸相关的底层操作，例如打开 DWG 文件、解析图形数据、保存编辑结果等。虽然你看不到它的界面，但所有 CAD 功能都依赖它来完成。

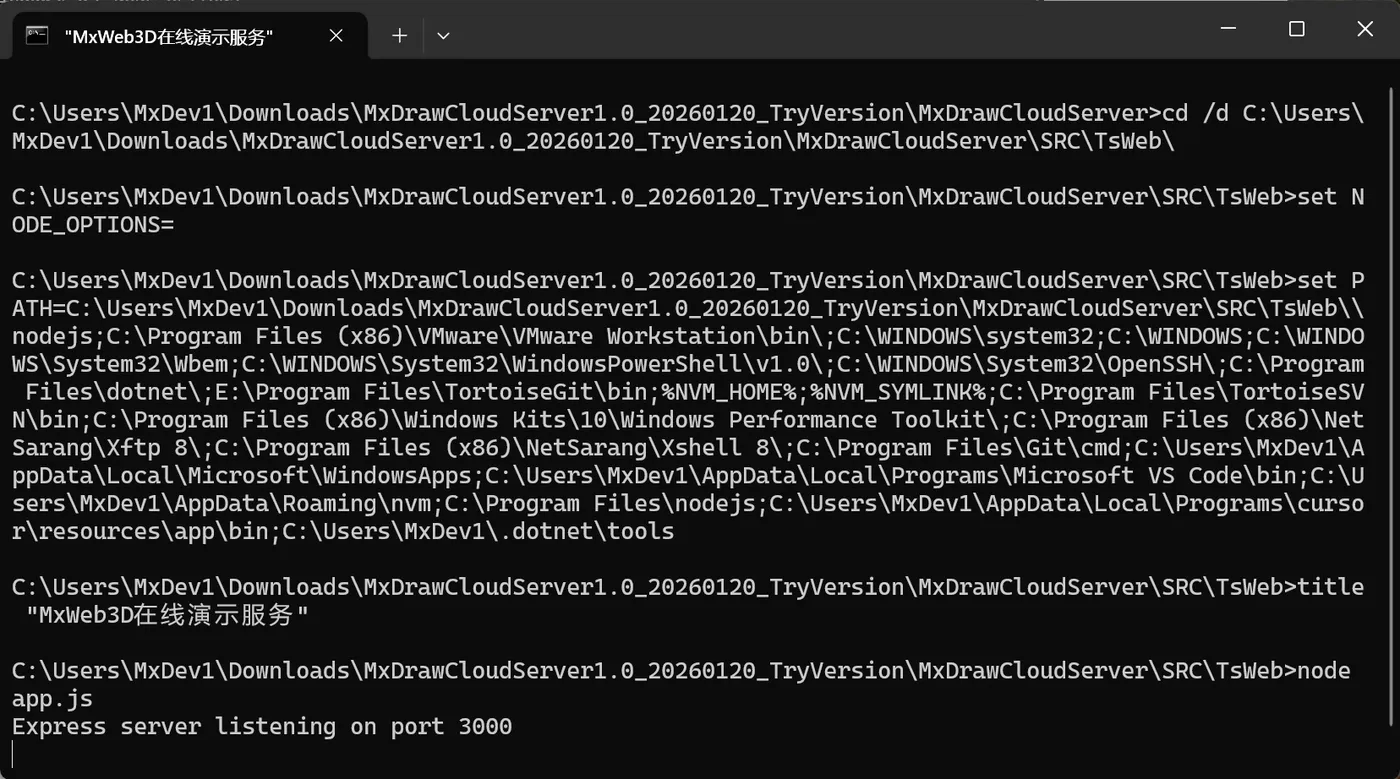

第二个服务（端口 3000）：Web 前端服务器
该服务由 SRC/TsWeb/app.js 脚本启动，是用户的“操作窗口”。它基于 Express 框架构建，负责托管所有网页文件（如 2D 编辑器、3D 查看器、文件浏览器等），并将你的操作请求转发给 CAD 引擎。你看到的界面、按钮、工具栏，都由这个服务提供。

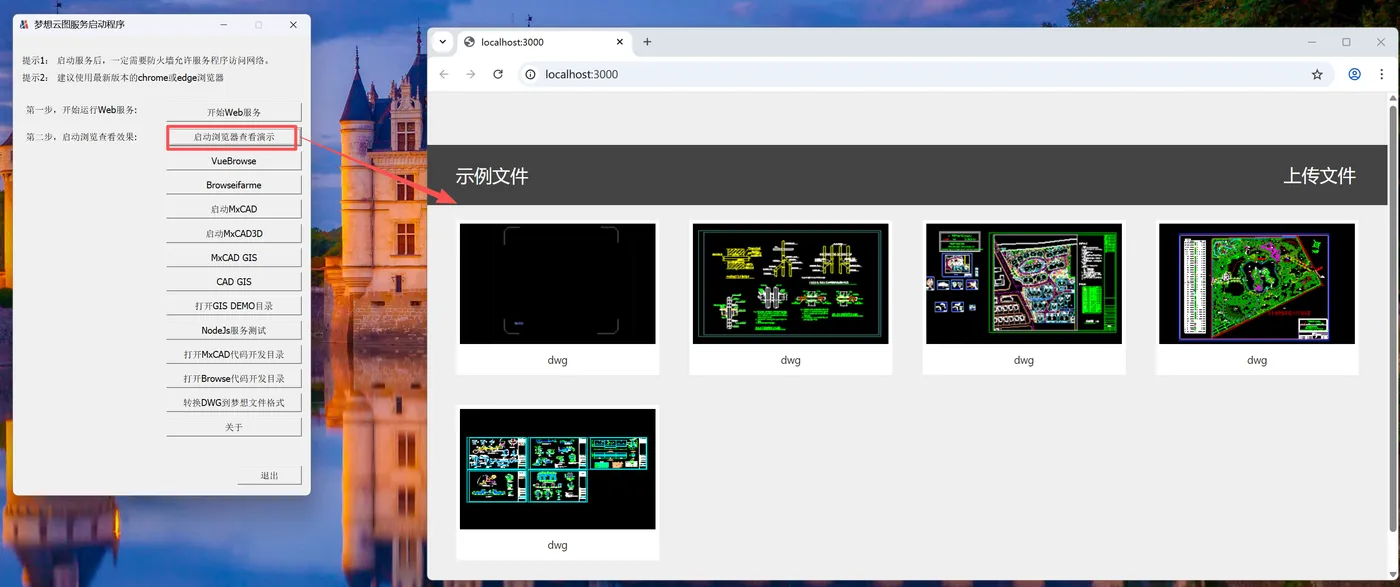

启动浏览器查看演示
自动调用系统默认浏览器（推荐 Chrome 或 Edge）打开首页地址 http://localhost:3000，快速进入演示环境。

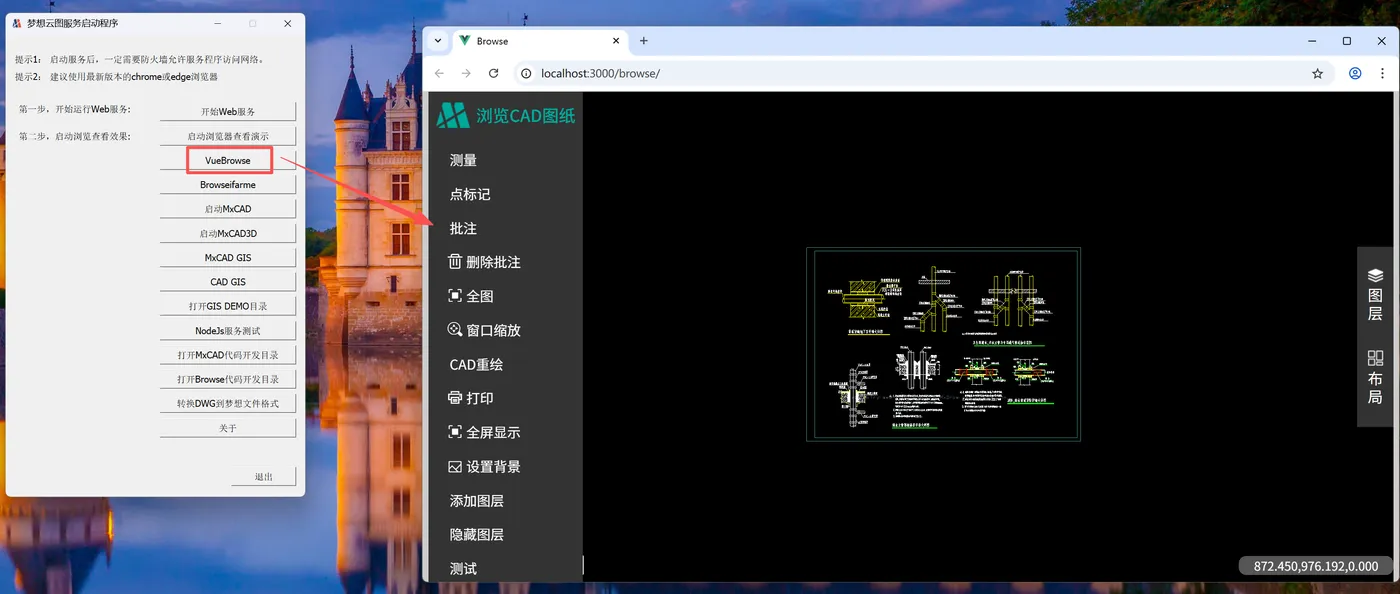

VueBrowse
启动基于 Vue 框架的图纸浏览项目。

Browseiframe
以 iframe 嵌入模式加载 CAD 浏览页面，便于集成到第三方系统或企业门户中。

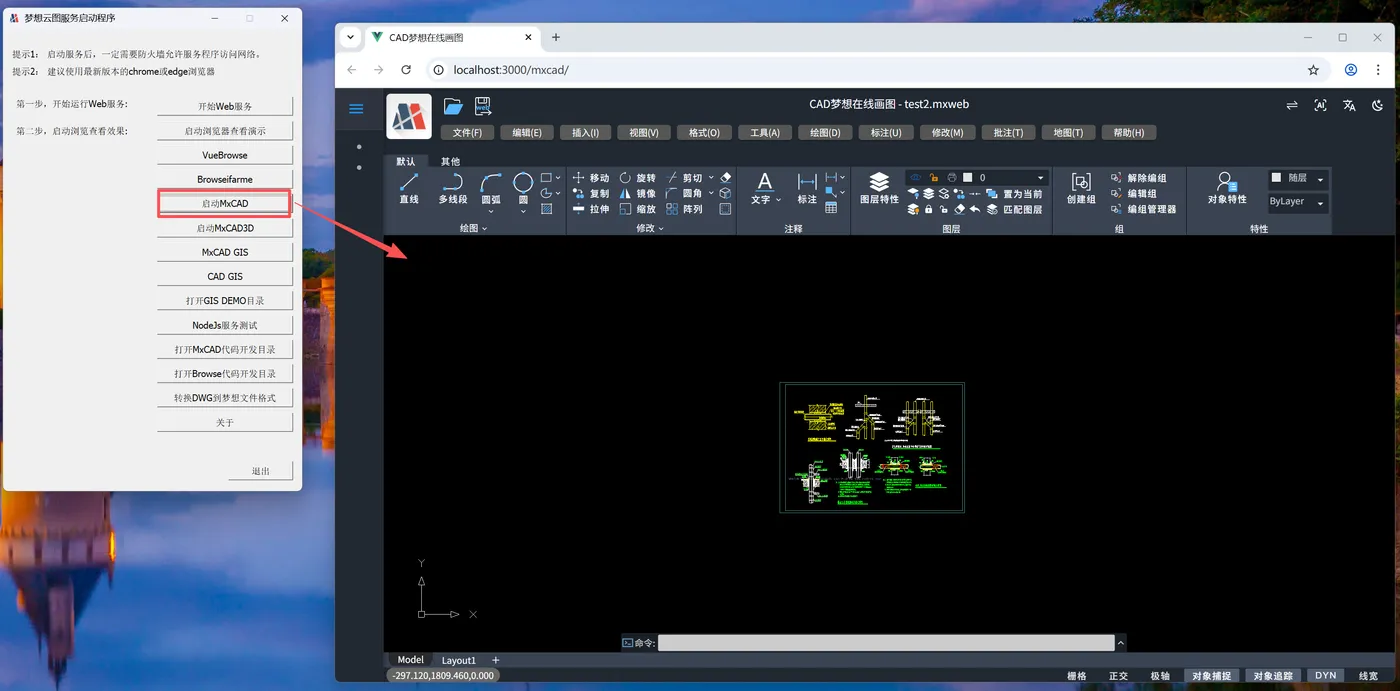

启动MxCAD
打开 2D CAD 在线编辑器，支持绘图、修改、标注、上传、保存等完整编辑功能，适用于工程设计场景。

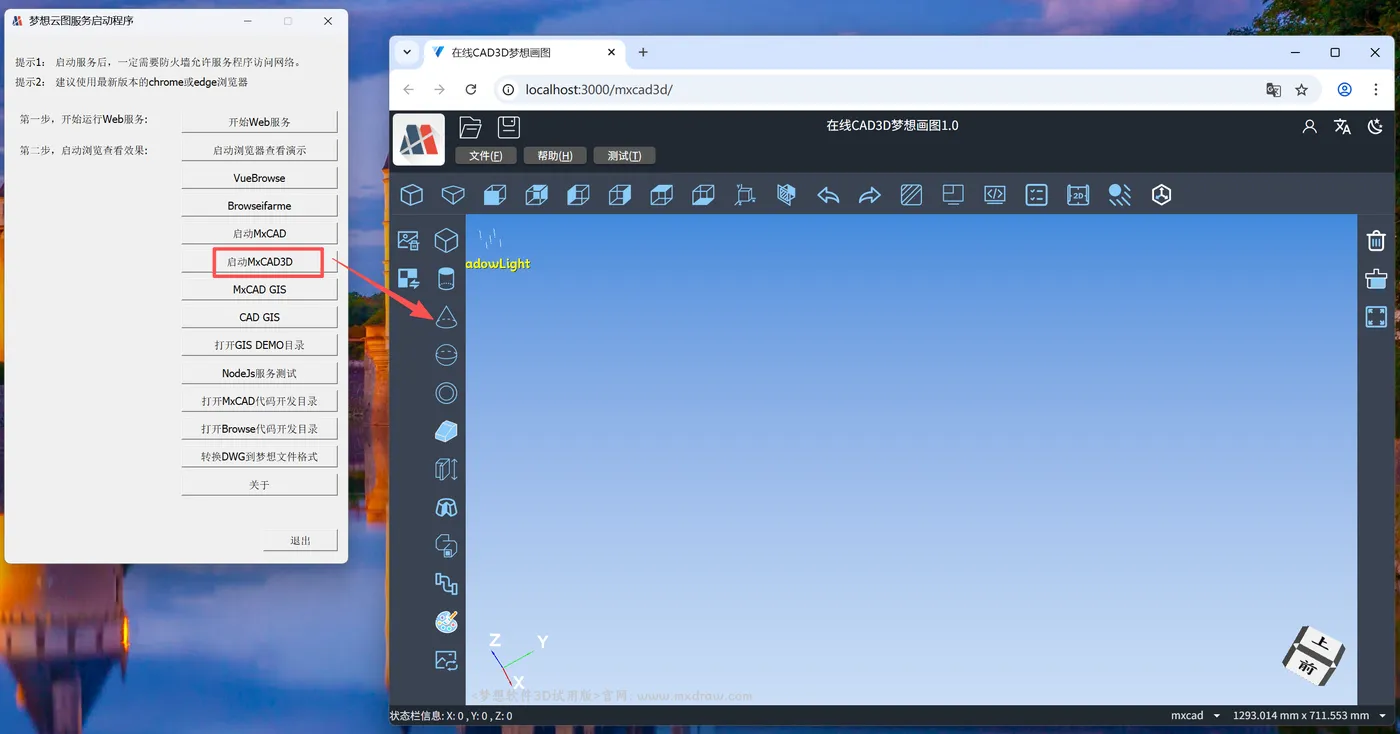

启动MxCAD3D
启动 3D CAD 查看器，基于 WebGL 渲染三维模型。

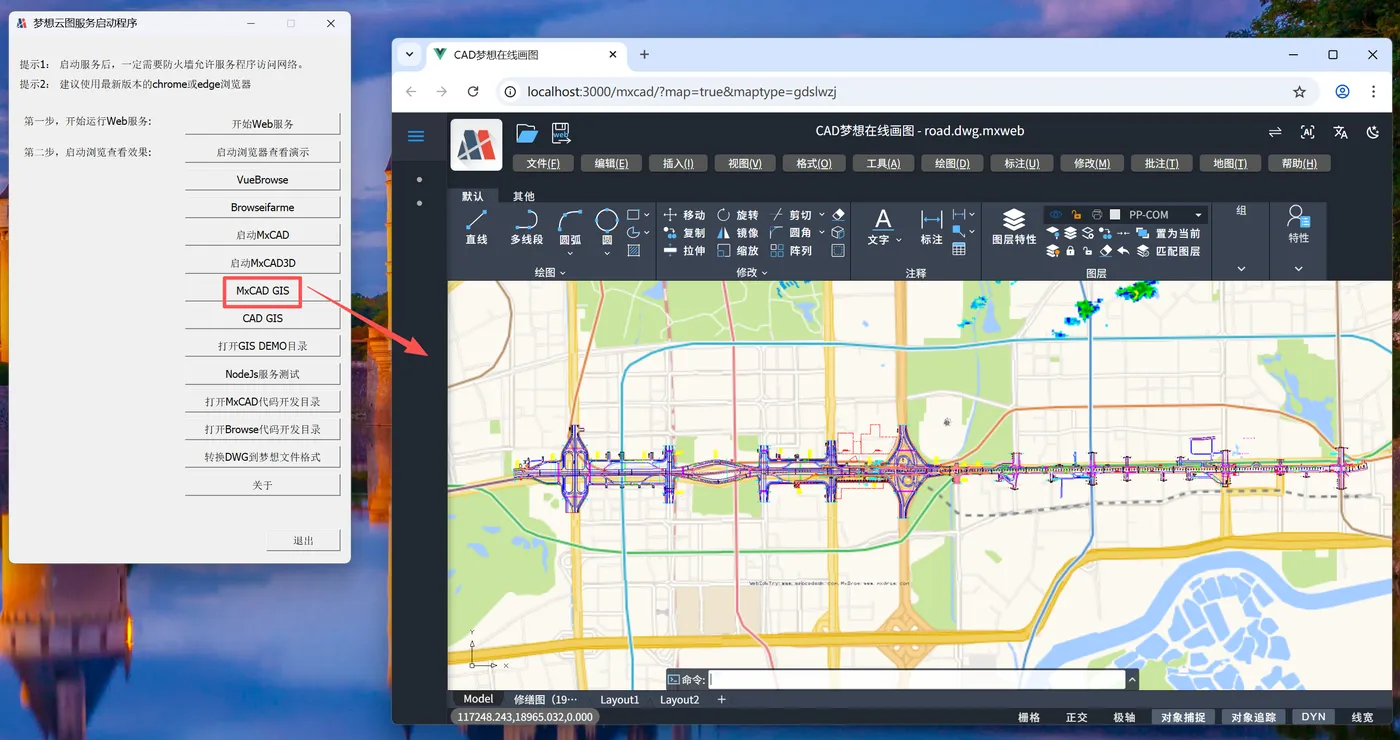

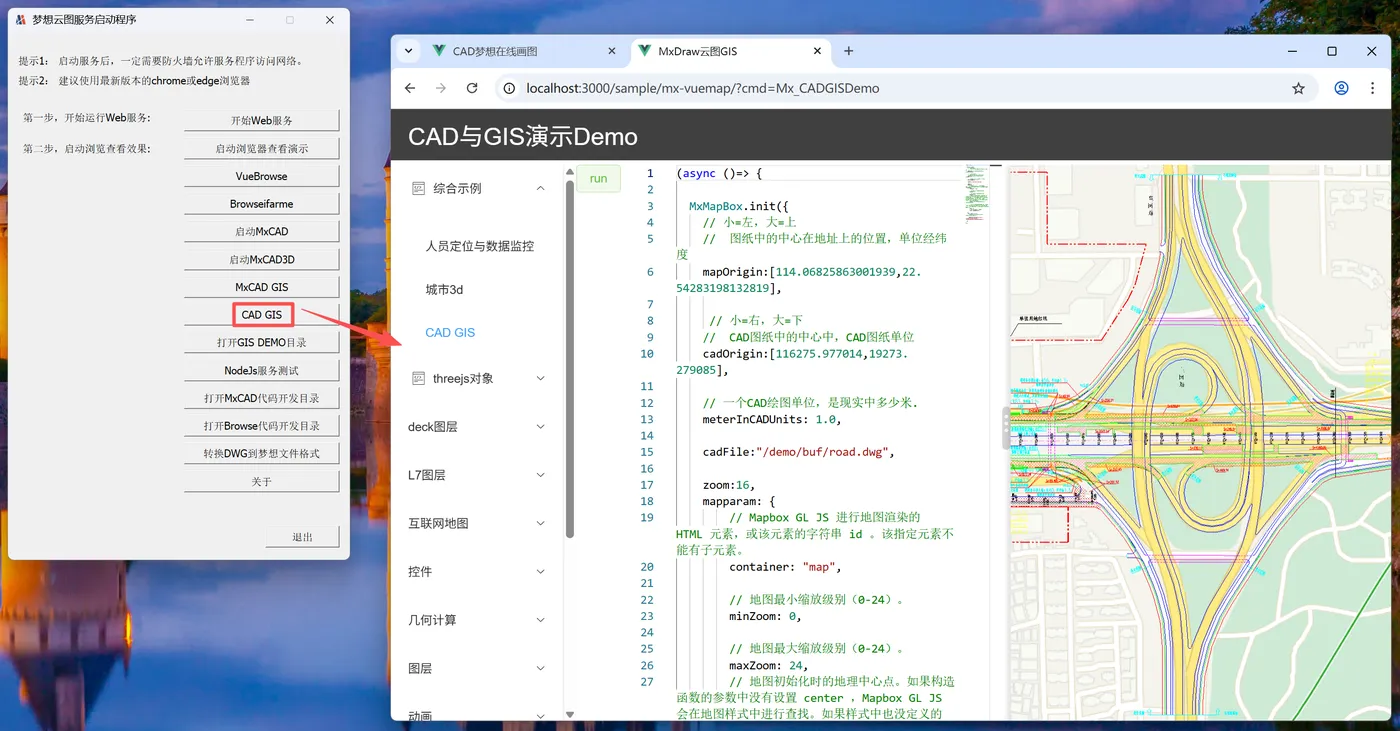

MxCAD GIS
启动 CAD 与 GIS 融合应用，将 CAD 图纸叠加至地图底图，实现空间数据联动分析。

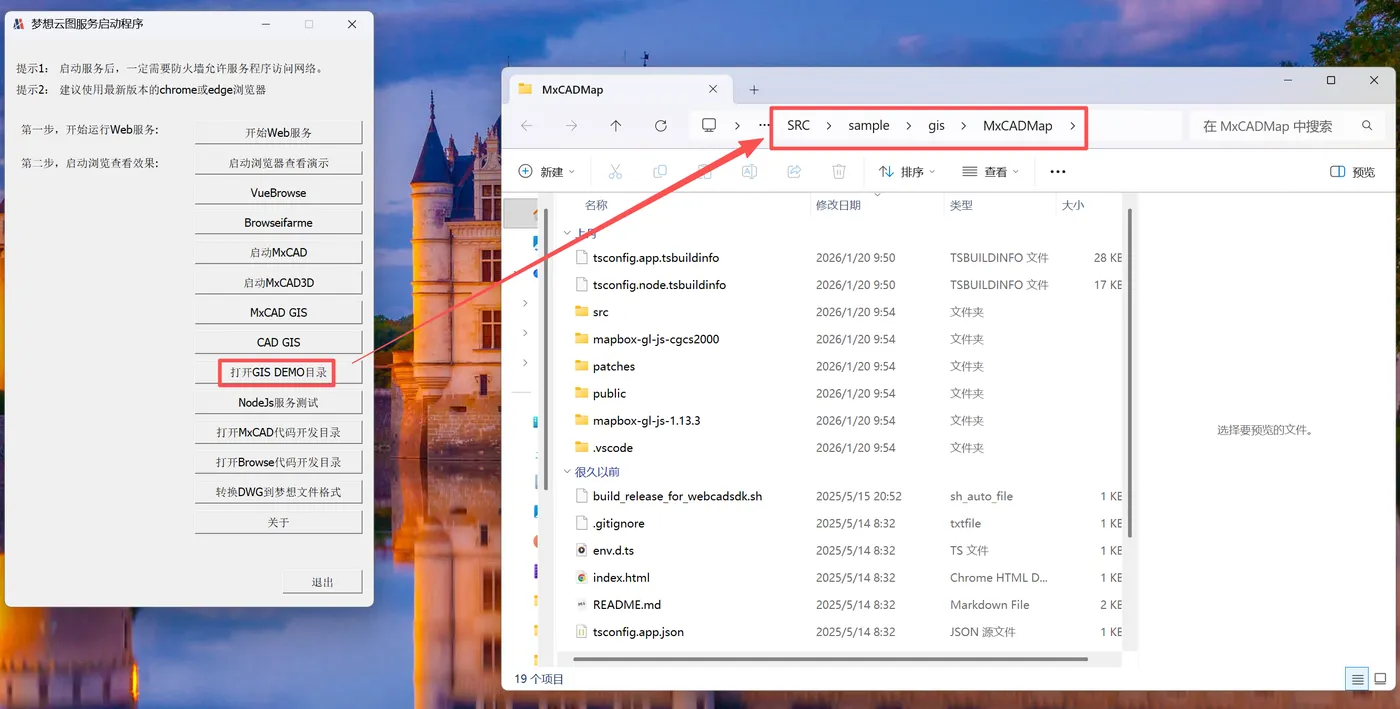

CAD GIS

打开GIS DEMO目录
直接打开本地 GIS 示例项目的文件夹，方便查看相关代码与数据资源。

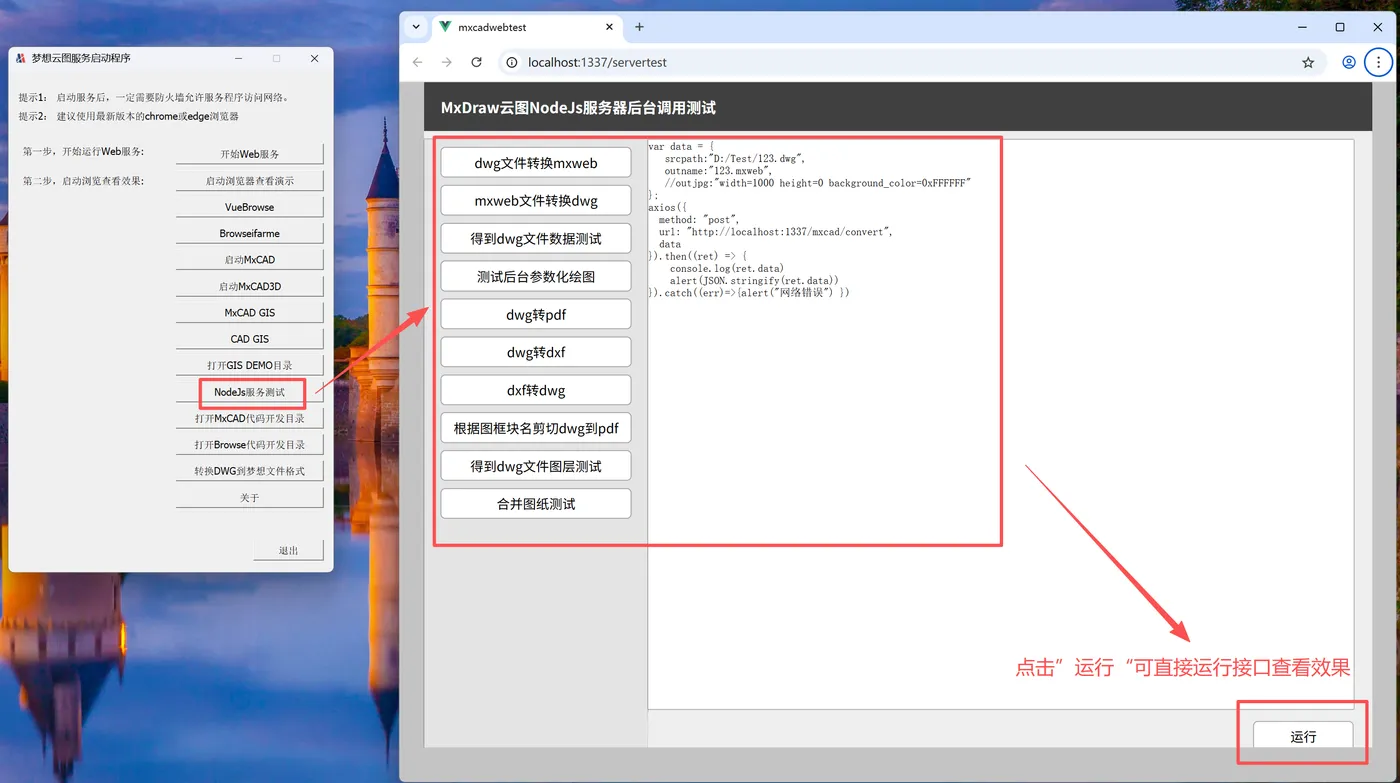

NodeJs服务测试
打开 http://localhost:1337/serverTest 页面，提供一键调用 DWG 转换、PDF 导出、图层读取等核心 CAD 接口的可视化测试功能。

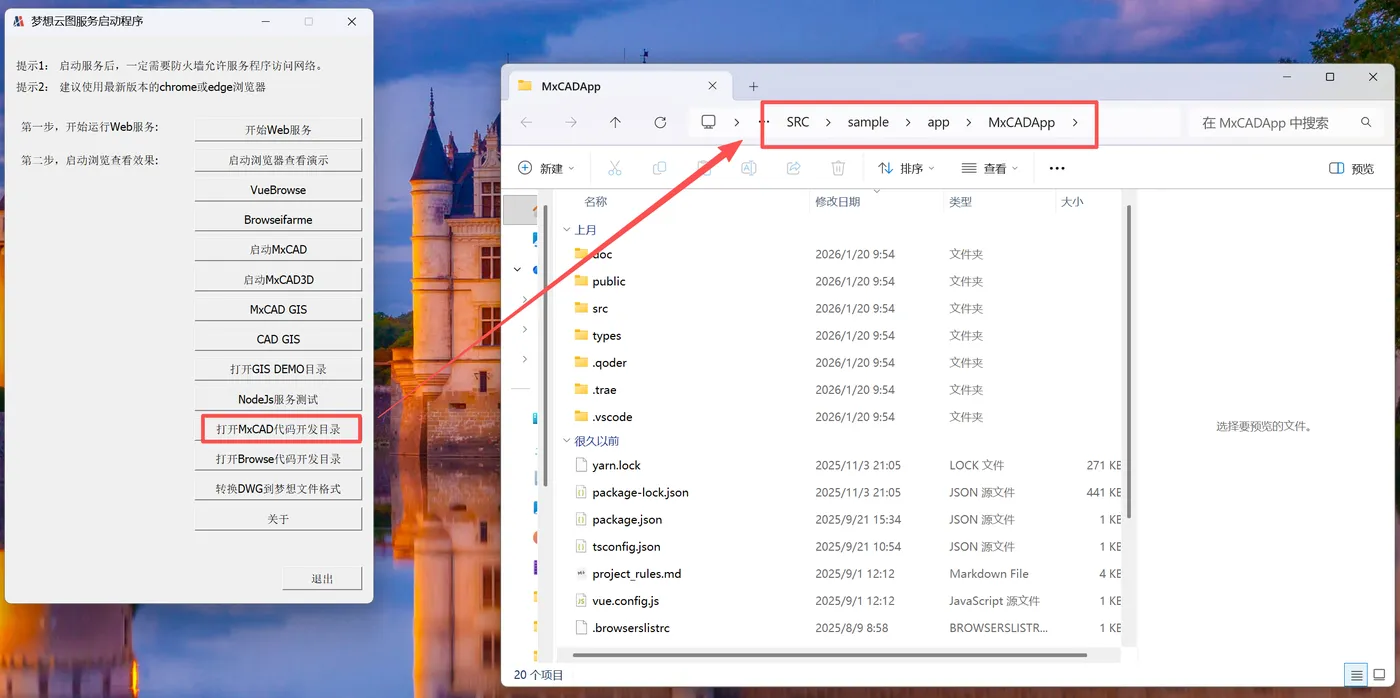

打开MxCAD代码开发目录
跳转至 SRC/sample/app/MxCADApp 目录，供开发者参考完整的 Vue + TypeScript 集成项目源码。

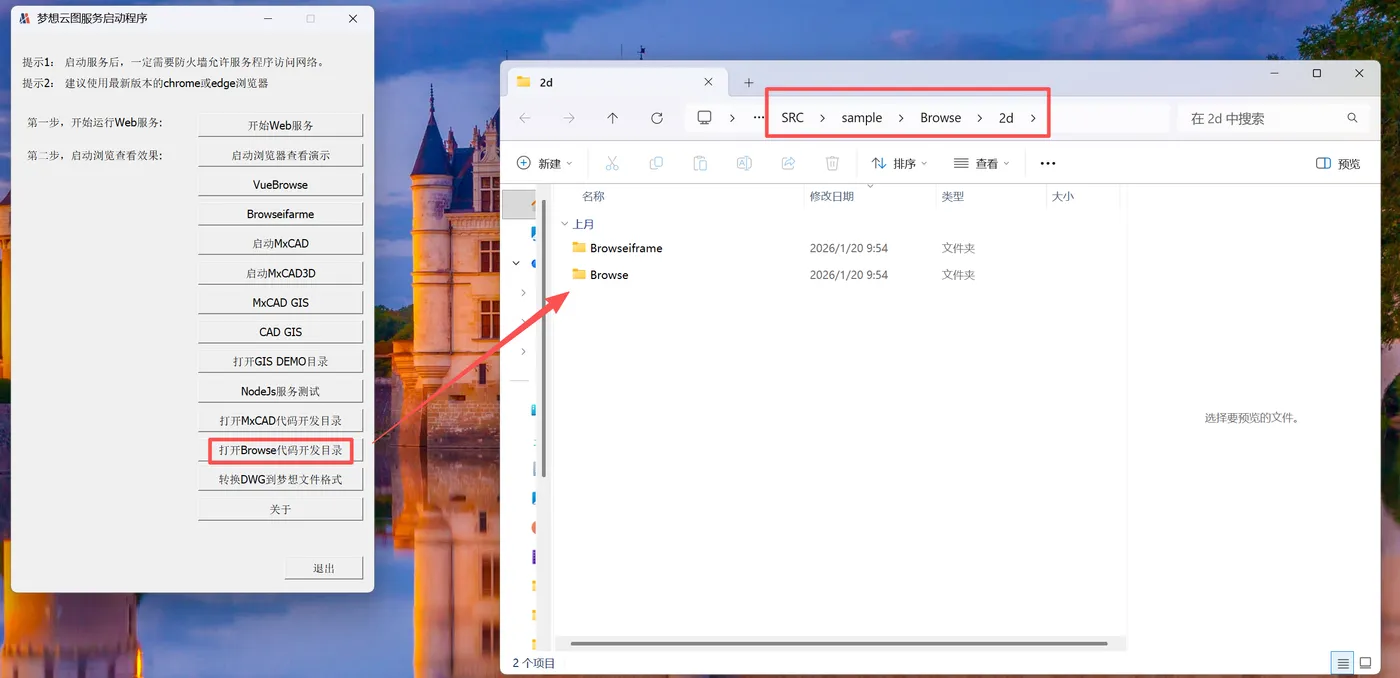

打开Browse代码开发目录
跳转至 SRC/sample/Browse 目录，查看图纸浏览类项目的前端实现逻辑。

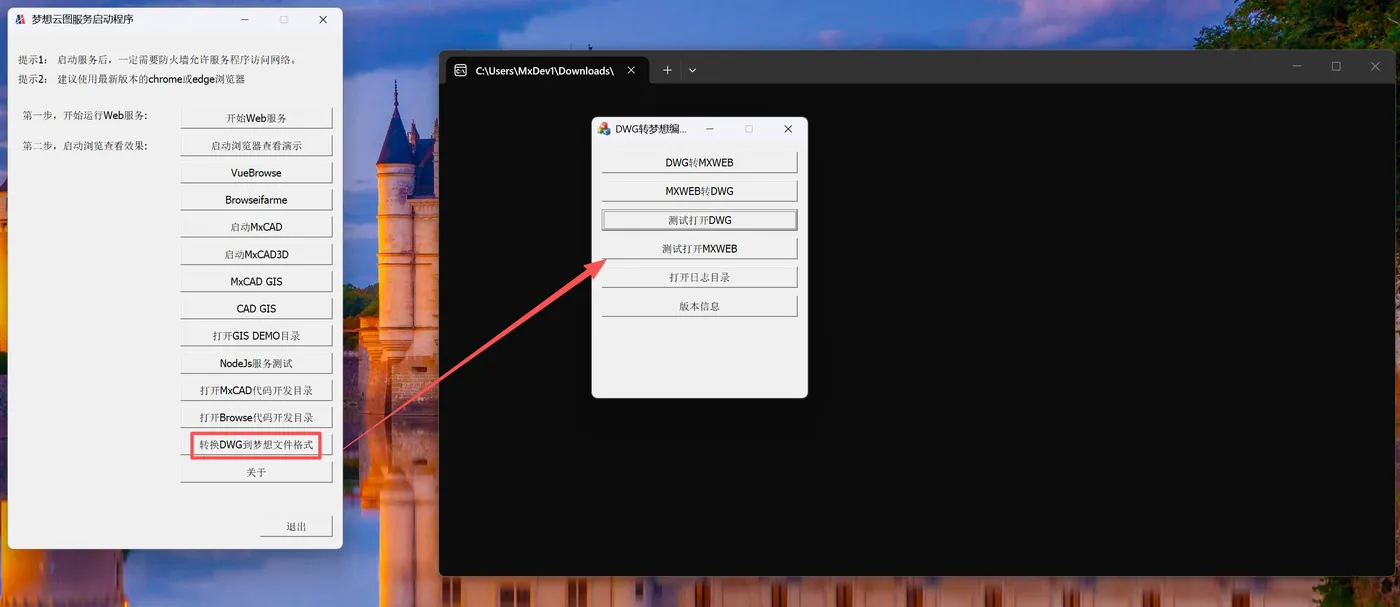

转换DWG到梦想文件格式
启动 DWG 格式转换工具，将标准 AutoCAD DWG 文件批量转换为 MxDraw 专用的 .mxweb 格式，提升加载速度与兼容性。

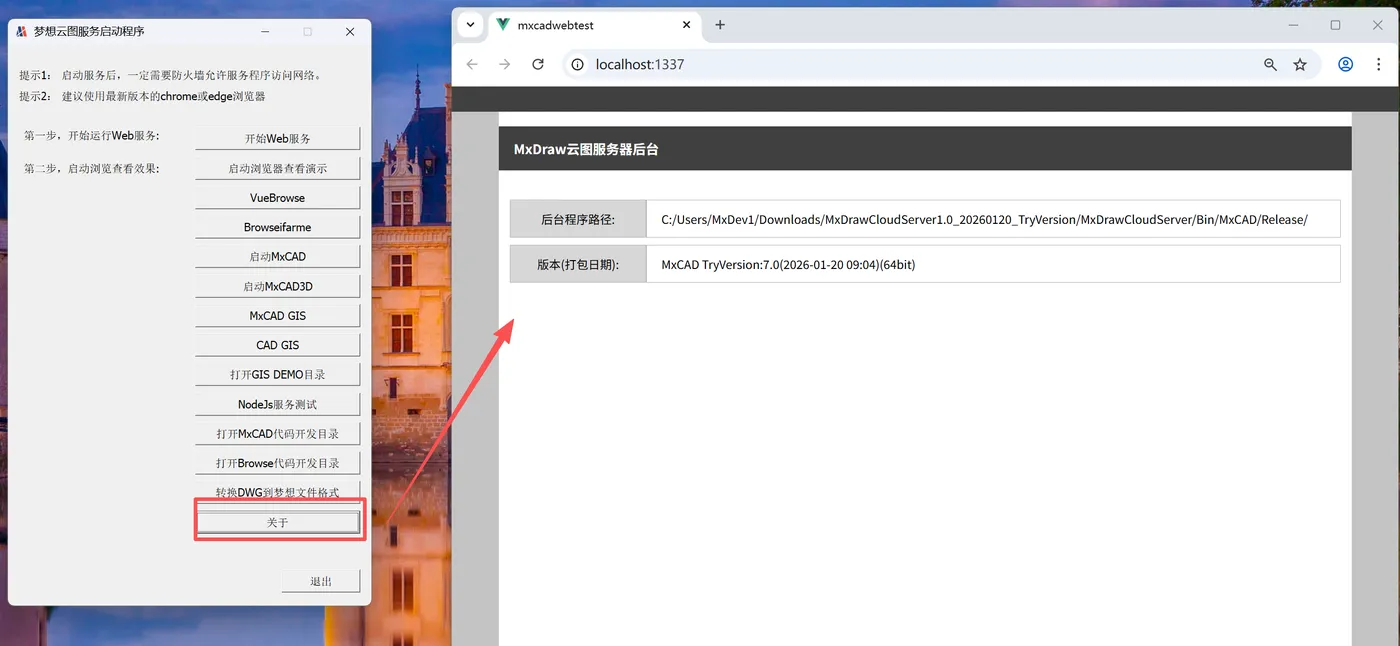

关于
显示软件版本号、版权信息。

退出
关闭启动程序窗口。
提示：首次运行时，请在Windows防火墙中允许Mx3dServer.exe的网络访问权限，以确保服务可被正常连接。建议使用最新版 Chrome 或 Edge 浏览器获得最佳体验。

2.start_demo.sh：Linux平台云图服务启动脚本
start_demo.sh 是 MxDraw 云图开发包在 Linux 系统下的标准启动脚本，用于一键初始化完整的 Web CAD 演示环境。其功能与 Windows 平台的 Mx3dServer.exe 完全对等，确保跨平台体验一致。
核心作用
同时启动两个关键服务：
CAD 核心服务（Node.js）：运行于 1337 端口，提供 DWG 解析、绘图命令执行、格式转换等底层能力；
Web 前端服务（Express）：运行于 3000 端口，托管所有演示页面（如 2D 编辑器、3D 查看器、文件浏览器等）。
自动配置服务路径与依赖，无需手动执行多条命令。
使用步骤

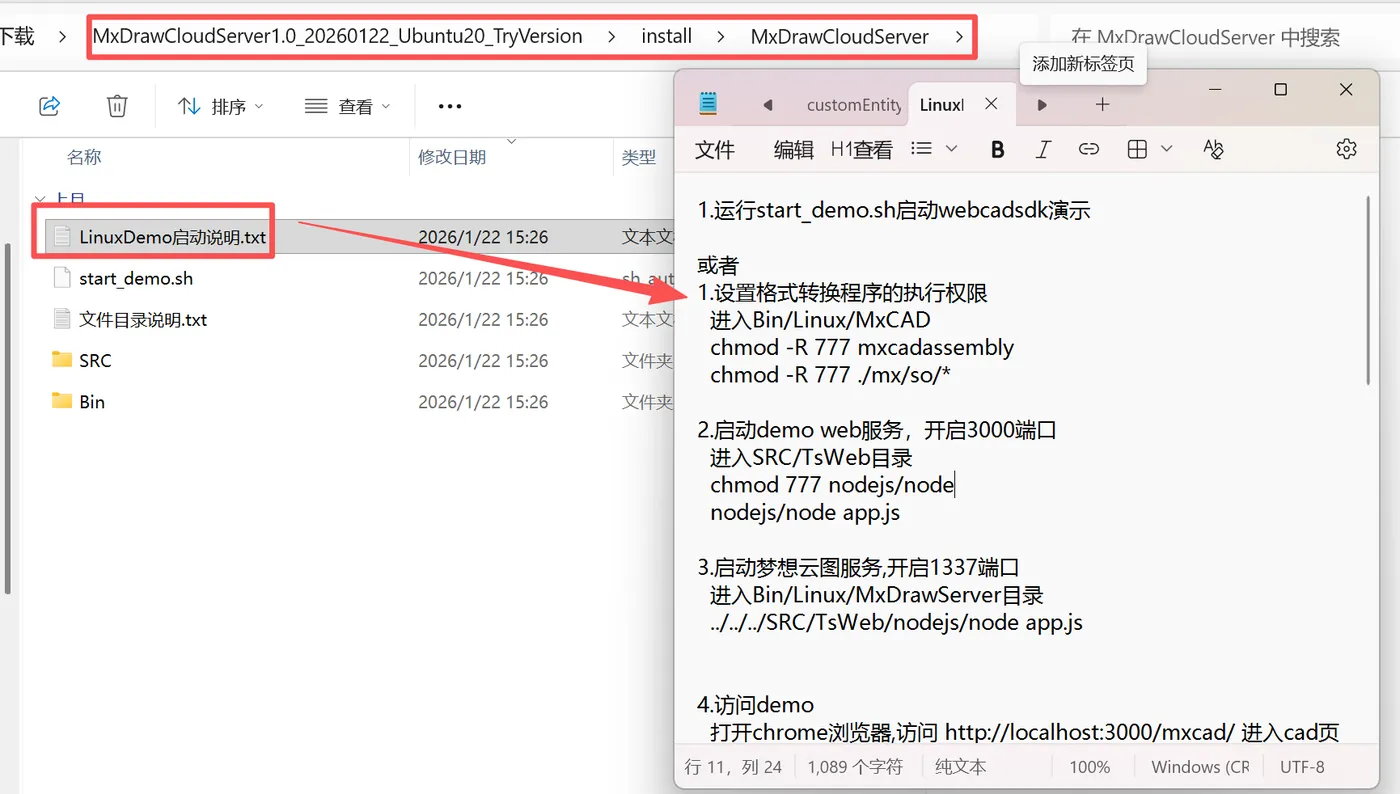

提前查看LinuxDemo启动说明
参照《LinuxDemo启动说明.txt》执行权限设置运行。

执行启动脚本

./start_demo.sh

注意事项
脚本默认以后台方式启动服务，若需调试可修改脚本移除 & 符号以查看实时日志；
若端口被占用，可编辑脚本中的 PORT 变量进行调整；
提示：尽管无图形界面，start_demo.sh 提供了与 Windows .exe 相同的功能完整性，是 Linux 开发者快速验证和集成 MxDraw 云图能力的标准入口。
