一、概述
PW6606是一款高集成度的PD Sink受电端快充协议芯片。其核心特点是广泛兼容PD3.1/3.0/2.0、QC、主流快充协议，并集成多重保护。它的核心作用是作为设备端的“智能电力谈判官”，在具体操作中：当设备通过Type-C接口接入充电器时，PW6606会自动检测并识别充电器支持的协议；如PD协议，通过CC引脚与充电器进行通信协商，请求设置的快充电压（如5V,9V,12V,15V,20V）；如20V，当充电器没有20V时。会向下兼容改15V（12V,9V,5V逐级）诱骗到合适的电压
二、特点
·支持外部电阻来设置诱骗通讯电压：5V, 9V,12V,15V和20V
·输入电压范围：3.3V-24V
·支持AFC受电端协议
·支持PD3.1/3.0/2.0快充Sink协议
·28V高耐压快充通讯引脚: CC1,CC2,D+,D-
·支持QC3.0/2.0受电端协议
·集成USB C UFP协议
·封装形式: CPC8
·适用于USB TYPE C口或USB A口应用

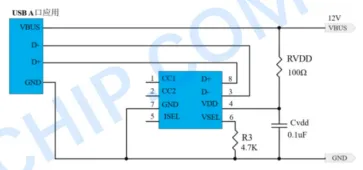

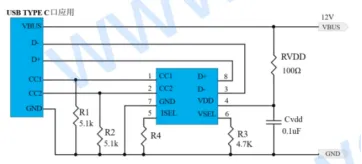

三、电路图

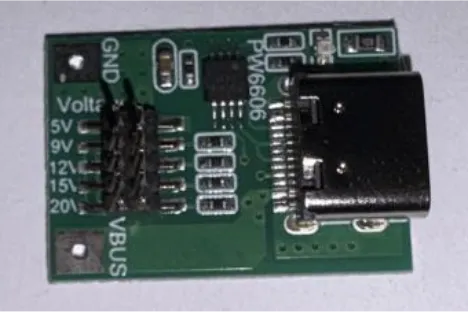

四、板子图片
五、测试

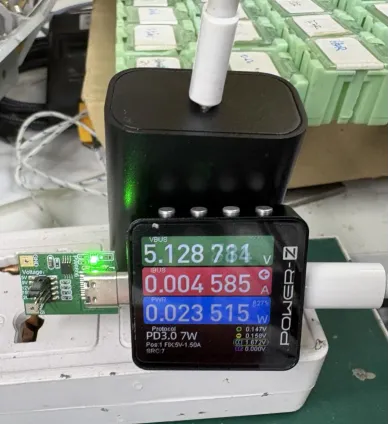

1．5V诱骗
使用C口的PD快充20W（5V-12V）充电器，PD诱骗输出5V

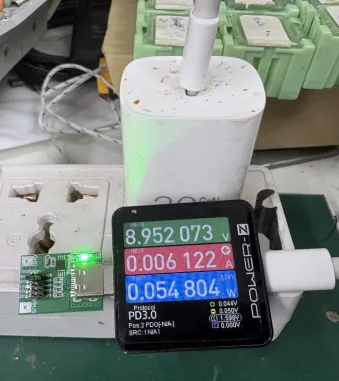

2．9V诱骗
使用C口的PD快充20W（5V-12V）充电器，PD诱骗输出9V

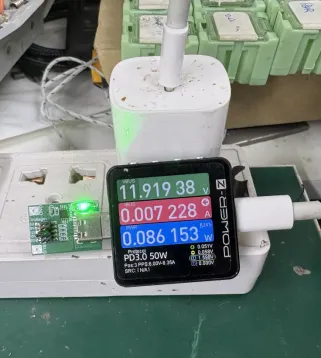

3．12V诱骗
使用C口的PD快充20W（5V-12V）充电器，PD诱骗输出12V

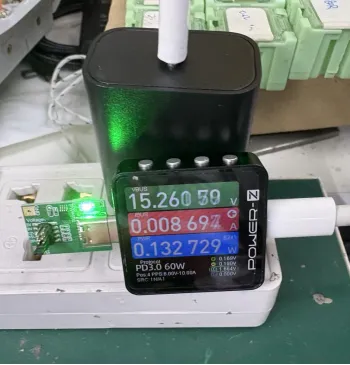

4．15V诱骗
使用C口的PD快充30W（5V-20V）充电器，PD诱骗输出15V

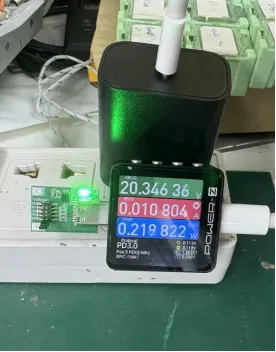

5．20V诱骗
使用C口的PD快充30W（5V-20V）充电器，PD诱骗输出20V

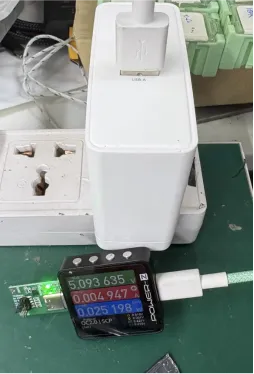

6．5V诱骗
使用A口的PD快充30W（5V-20V）充电器，PD诱骗输出5V

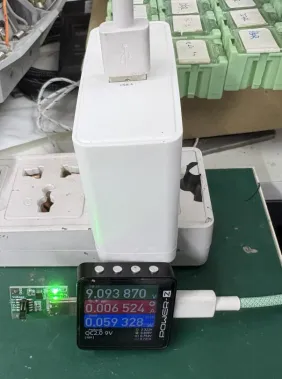

7．9V诱骗
使用A口的PD快充30W（5V-20V）充电器，PD诱骗输出9V

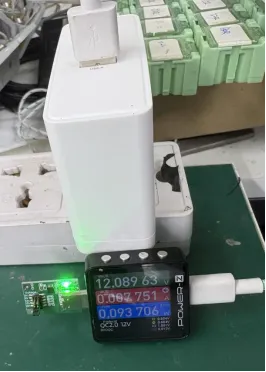

8．12V诱骗
使用A口的PD快充30W（5V-20V）充电器，PD诱骗输出12V
