在快充技术飞速发展的当下，USB-A 与 USB-C 双接口并存、PD 与 QC 多协议共生的市场环境，对快充适配的兼容性和安全性提出了更高要求。平芯微推出的 PW6606 快充电压诱骗芯片，凭借其全面的协议支持、简洁的电路设计和可靠的安全防护，成为电动工具、无线充电器、小家电等设备的优选快充解决方案，为终端产品的快充设计提供了灵活高效的技术支撑。
一、核心特性：全场景兼容，电压按需定制
PW6606 作为一款 USB 电源传输接收 SINK 端控制器芯片,核心优势在于其超强的兼容性和灵活的电压调节能力，完美适配当前主流快充生态。
1.协议全覆盖，适配双接口充电器
芯片内置 PD 通讯模块和 QC 通讯模块，实现了多协议无缝兼容:
支持 PD3.0/2.0 快充协议，可稳定诱骗 5V、9V、12V、15V、20V 电压输出,无需考虑 PD3.0 的细分调压功能对兼容性的影响，聚焦核心实用场景；
兼容 QC3.0/2.0 快充协议，适配传统 USB-A 口充电器，解决了 A 口无法兼容PD 协议的行业痛点；
额外支持 AFC受电端协议和 BC1.2 协议，进一步拓宽了充电器适配范围，无论是 USB-C 口的 PD 快充充电器， 还是 USB-A 口的 QC 快充充电器， 均可稳定匹配。
2.电压灵活设定，支持向下兼容降级
通过外围一个普通电阻（0402或0603封装均可）即可精准设定输出电压，电组阻值与电压对应关系清晰:1KΩ对应 9V、4.7KΩ对应 12V、10KΩ对应 15V15KΩ对应 20V，悬空（NC）则对应 5V。
更值得一提的是其智能向下兼容功能：当按设定电阻请求目标电压失败时，芯片会自动启动降级诱骗机制。例如，设置15kΩ请求 20V 失败后，会依次降级尝试12V、9V，若 QC 协议下诱骗 9V 仍失败，将切换至 AFC 协议再次尝试9V，最终以 BC1.2 协议的 5V 保底输出，确保充电过程不中断。
二、电路设计：简洁高效，降低开发成本
PW6606采用高集成度设计，外围电路极简，大幅降低了产品开发的复杂度和成本。
- 接口电路差异化设计
·USB-C 口应用：需配置 R1、R2 两个唤醒电阻（阻值< 5.1KQ），用于唤醒 TYPE-C 充电器，同时通过 RVDD 和 CVDD 引脚实现供电分压，保护 VDD 引脚稳定性，支持 PD 快充、AFC、QC3.0/2.0全协议;
·USB-A 口应用：电路更为简洁，仅需保留供电分压和电压设定电阻，即可支持 QC3.0/2.0 和 AFC协议，无需额外复杂元件。
若采用的 USB-C 口无 D+、D-引脚，芯片对应引脚可直接悬空，不影响核心功能实现，进一步提升了设计灵活性。
2.小巧封装，适配小型化产品

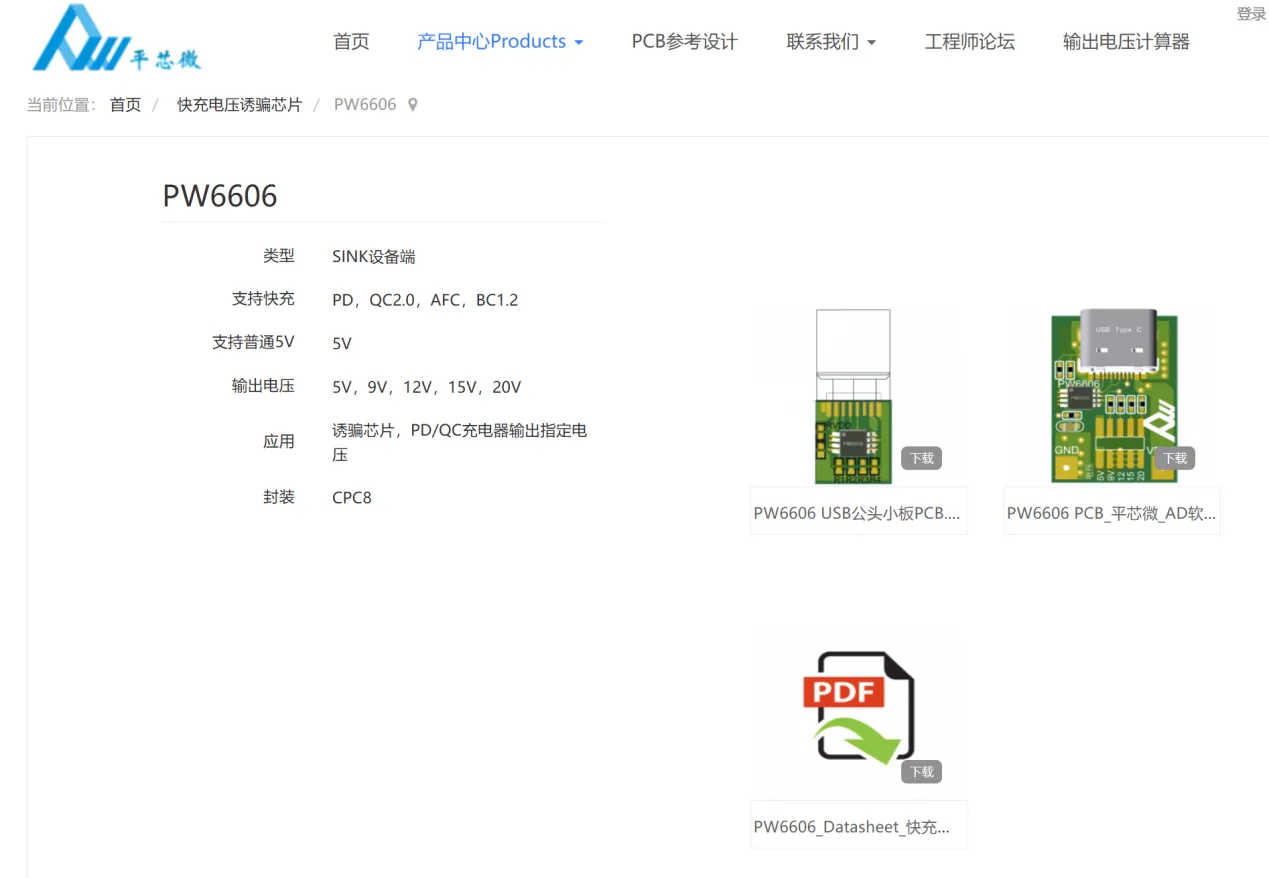

芯片采用 CPC8 封装（尺寸略小于 MSOP8），集成度高，占用 PCB 空间小，完美适配无线充电器、小型路由器等对体积有严格要求的产品。用户可从平芯微官网直接下载封装库和 PCB 参考设计资料,或按规格书尺寸自行绘制，简化开发流程。
三、安全防护：多重保障，充电更安心
针对快充场景中可能出现的电压浪涌、引脚短路、误触等风险，PW6606 构建了全方位的安全防护体系。
- 高耐压设计，抵御异常电压冲击
芯片引脚具备出色的耐压能力：VDD 引脚耐压可达 24V，CC1、CC2、D+、D -引脚耐压高达 28V,远超同类芯片水平。当这些引脚误触 VBUS 电源时，内部保护机制会立即断开 VBUS 连接，避免芯片损坏和设备故障，有效应对热拔插、电压浪涌等常见问题。 - 多重保护机制，杜绝安全隐患
芯片内置输出过压保护、过流保护、短路保护等功能，即便在劣质线材、插拔操作不当、意外短路等极端场景下，也能快速响应并切断危险回路，保障设备和使用者的安全。
四、应用场景与市场优势 - 广泛的应用领域
PW6606的高兼容性和灵活性使其适用于多种场景：
·电动工具：精准获取稳定快充电压，提升续航和充电效率;·无线充电器：适配不同接口和协议的充电器，实现高效取电;·小家电产品：简化快充设计，降低生产成本;
·路由器等网络设备：保障持续稳定的供电，提升设备运行可靠性。 - 核心市场优势
·兼容性领先：同时覆盖 USB-A 和 USB-C 双接口，兼容 PD、QC、AFC、BC1.2 等主流协议，适配市面上绝大多数快充充电器;
·成本效益突出：外围元件极少，仅需少量电阻和电容即可实现核心功能，大幅降低物料成本和设计复杂度;
·设计灵活便捷：电压设定简单，PCB 资料齐全，支持快速产品迭代，丰富厂商的产品矩阵。
五、实测验证：性能稳定，适配性可靠
为验证 PW6606 的实际性能，通过不同类型充电器进行实测：
1.搭配 C 口 20W（5V-12V） PD 快充充电器，成功诱骗输出 12V;
2.搭配 C 口 65W(5V-20V） PD 快充充电器，稳定输出 20V;
3.搭配 A 口 18W （5V-12V） QC3.0 快充充电器，诱骗输出 12V;
4.搭配 A口 65W（5V-20V）快充充电器，成功输出 20V。
实测结果表明，PW6606 在不同接口、不同功率的充电器下均能稳定工作，协议握手迅速，电压输出精准，充分验证了其可靠的适配能力。
总结
PW6606 快充电压诱骗芯片以其全面的协议兼容性、简洁的电路设计、可靠的安全防护和广泛的应用场景，成为快充领域的优选方案。无论是需要适配双接口充电器的终端产品，还是追求成本控制与设计效率的厂商，PW6606 都能提供高效灵活的技术支撑，助力产品在快充市场中形成竞争优势。随着快充技术的持续发展，PW6606 将在更多创新产品中发挥价值，推动快充应用的普及与升级。
