前期铺垫
图片加载失败
这张是官网的对于集群容错的架构设计图,即使你有一定的使用经验,第一眼看到这个图可能还是有些懵逼.因为这个图是从设计的角度画出来的,而不是使用的角度.但是即使这个图你看不懂也不影响你对本文的阅读,但是你必须要记住三个关键词,因为这三个关键词接下来会贯穿全文,他们就是Directory,Router,LoadBalance

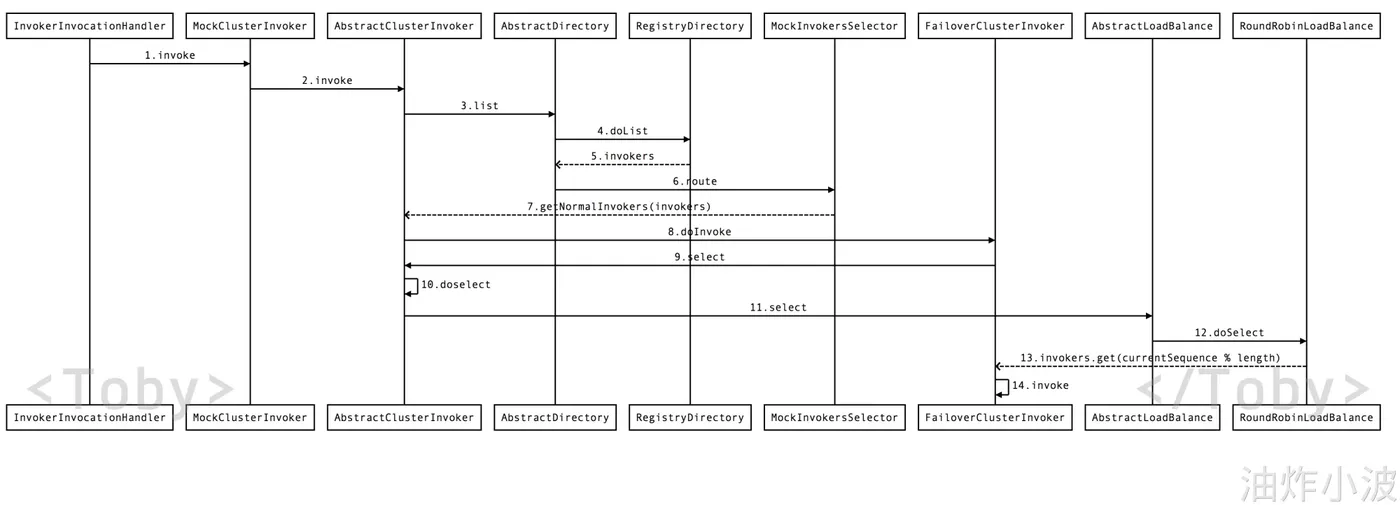

再接下来给大家一张"地图","地图"上我已经标记了序号,再下面的源码分析中,我也会实时提醒我们所在的位置,以至于不会迷失方向.
aa081a
HarkTnwakor5r'oetar
1WTwora1oe0
1.1aroha
巴CC
rntsccucccsct
a2.1moke
Nstraai.aocbaarEe
咨NCC51NBC9E6
tLoverLLTEmaker
Aatractrirctor
环境准备
既然是集群,那么首先要启动两个Provider,我这里是一个虚拟机,一个本地的方式,因为环境准备不是本文重点,因此略过.本文所用到的源码是2.5.4版本,可以在guihub上找到。也可以用下面这个2.7.0版本的：
dubbo-2.7.0.jar(1.9 MB)
正式发车
这次示例选用的源码用dubbo-demo的dubbo-demo-consumer,如果对dubbo原理有些简单的了解就知道,他给接口注入的不是接口的实现类,而是一个代理类,如下图
图片加载失败
接着自然是到了代理类的invoke方法里,从图中我们也可以看出,他用的是jdk的动态代理
图片加载失败
下面要开始紧盯着地图了,他现在就要开始执行地图中的序号1,此时我们抵达MockClusterInvoker这个类
图片加载失败
执行invoke就要开始进入到集群,也就是Cluster,现在第一个关键词Directory已经浮出水面了
图片加载失败
图片加载失败
现在到了AbstractDirectory,也就是序号3
图片加载失败
这个methodInvokerMap也比较重要,后面的文章会讲一下这个,但是我们这部分代码就可以从出,他是要从methodInvokerMap中取出invokers如图所示
图片加载失败
图片加载失败
将invokers返回后(序号5),下面来到了第二个关键词,Router,开始进入路由,现在我们到了序号6,此时到了MockInvokersSelector类,不要看类名和Router没有关系,其实他是Router接口的实现类,从官网的介绍图中我们也可以看到Router分为Script和Condition两种,翻译过来也就是脚本路由和条件路由这个后面再详细介绍,本篇主要介绍整体架构
图片加载失败
源码的命名是很规范的,从getNormalInvokers就可以得知,他是要拿到能正常执行的invokers,并将其返回.也就是序号7
图片加载失败
图片加载失败
这个时候我们再次回到了AbstractClusterInvoker这个类,我们先不急着往下走,先适时做个总结.因为三个关键词,现在都已经出现了两个,那这个时候要回忆一下上面这些步骤,做一个总结.上面出现的这两个关键词,其实无非就是做两件事
●在Directory中找出本次集群中的全部invokers
●在Router中,将上一步的全部invokers挑选出能正常执行的invokers
对应到"地图",也就是序号5和序号7.(再次提醒,一定要紧跟地图的序号,不然很容易迷失方向)
从上面步骤我们也知道,已经挑选出能正常执行的invokers了,但是假如2个做集群,但是这两个都是正常的,我到底要执行哪一个呢?带着这个问题,我们继续往下看
图片加载失败
图片加载失败
根据官网的描述
在集群调用失败时，Dubbo 提供了多种容错方案，缺省为 failover 重试。
所以这个时候是到了FailoverClusterInvoker类,但是如果你配置的是Failfast Cluster(快速失败),Failsafe Cluster(失败安全),Failback Cluster(失败自动恢复),Forking Cluster(并行调用多个服务器，只要一个成功即返回),Broadcast Cluster(广播调用所有提供者，逐个调用，任意一台报错则报错)他也会到达相应的类
图片加载失败
图片加载失败
下面就要开始第三个关键词浮出水面,也就是LoadBalance(负载均衡),此时的位置是序号11
图片加载失败
根据前面我们知道,现在已经有两个备选的invokers,但是究竟哪一个能执行,这个需要LoadBalance来决定.这里涉及到了一定的算法,后面我也会有一篇文章加以介绍.剧透一下,这个在2.5.4的版本中,这个算法还是存在一些小的bug,此时我们的位置是序号13
图片加载失败
图片加载失败
到达终点站.我们回忆总结一下,文初提到的三个关键词,在这个集群容错的整体架构过程中,dubbo究竟做了什么.其实也就是三件事
●在Directory中找出本次集群中的全部invokers
●在Router中,将上一步的全部invokers挑选出能正常执行的invokers
●在LoadBalance中,将上一步的能正常的执行invokers中,根据配置的负载均衡策略,挑选出需要执行的invoker
