差分运算放大电路，对差分信号进行放大，共模信号得到抑制，稳定性好，应用广泛。
可以采集电路中的交流电压，直流母线电压等比较高的电压采集处理，需要用电阻进行分压处理转换成可以接入运放输入端的电压，即是上图中VF2和VF1的电压。

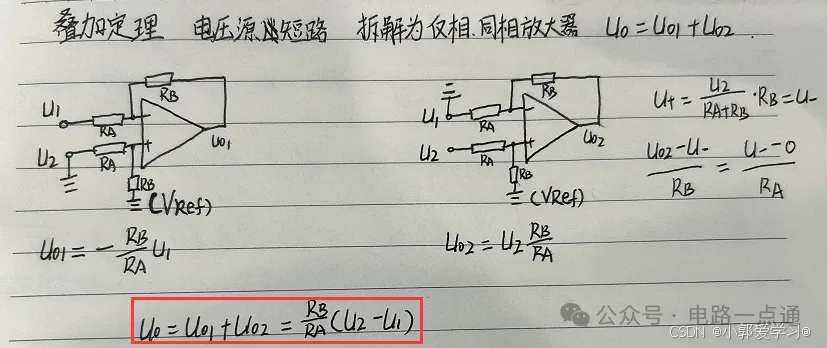

差分运放输入前信号计算

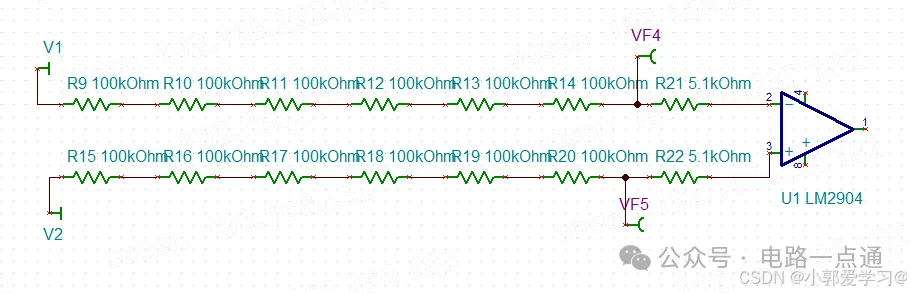

上述600K电阻进行了简化处理，实际工程应用中会采用如下电路

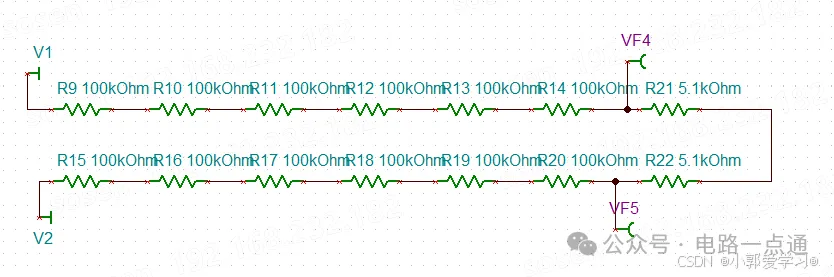

怎样得到VF5-VF4的电压呐，进行如下简化，由运放的“虚短”可得
由电路的分压关系可得：
当V2-V1=100V时，VF5-VF4=0.84V，即此时运放输入端的电压是0.84V
无直流偏置的电路计算仿真

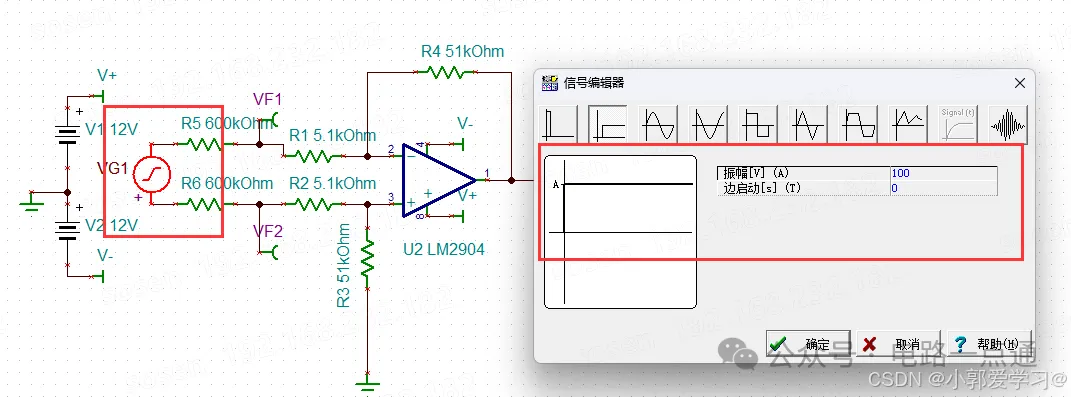

当我们输入电压是100V的时候，经过电阻分压进入运放的信号电压即（VF2-VF1）的电压约为0.84V，运放输出经过10倍放大输出约为8.4V，具体如下仿真：
输入100V的电压

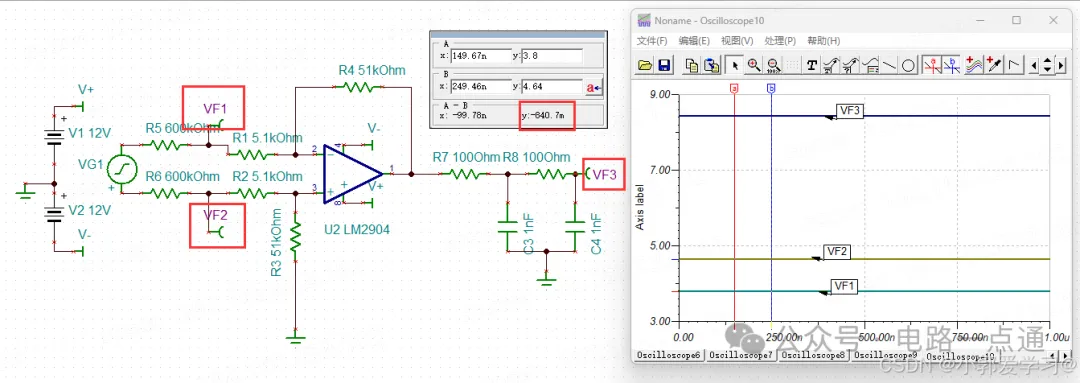

（VF2-VF1）的电压为840.7mV

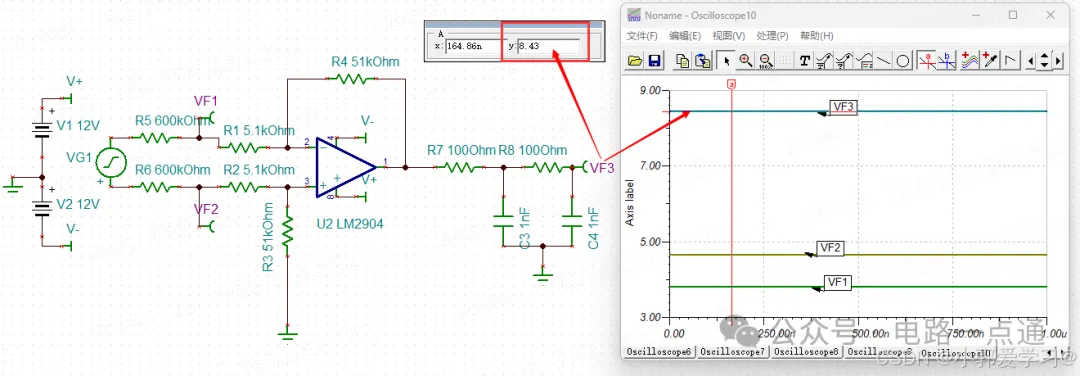

运放输出8.43V
有直流偏置的电路计算仿真

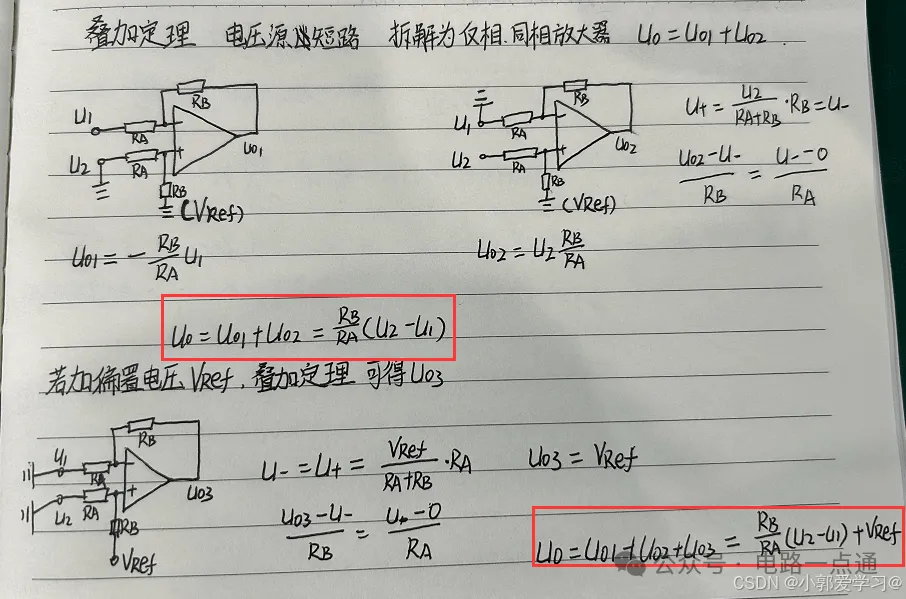

通常使用的芯片内部ADC都是单极性的，即只能采集正电压。所以会在运放的同相输入端加上直流偏置电压，输出端也会有同样的直流偏置，具体计算如下：

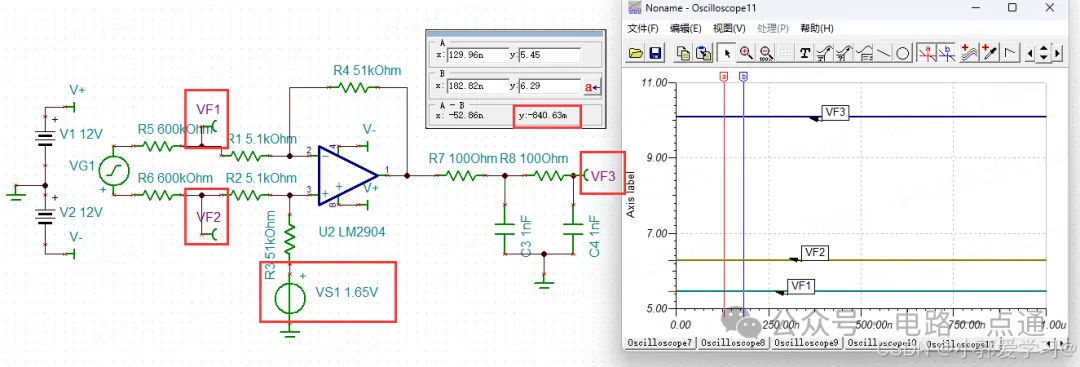

采集的电压是100V，进入运放输入端的电压仍约为0.84V，加入1.65V的直流电压偏置

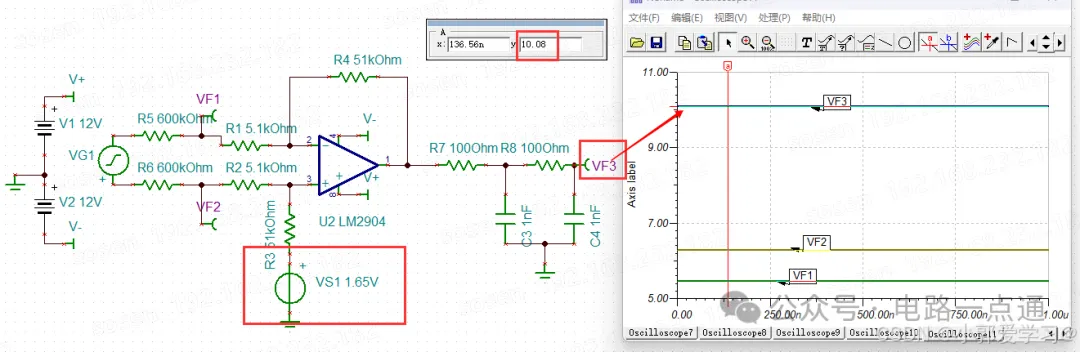

加入1.65V的直流电压偏置，输出为8.4V+1.65V=10.05V，仿真结果如下：

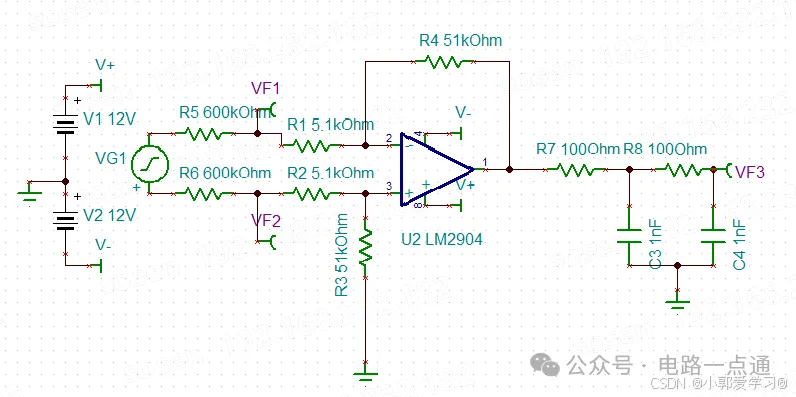

运放输出端是RC滤波电路，目的是防止输出过冲等信号失真问题
需要注意的是，差分输入要求对称，所以一侧相对应的电容电阻都应该是相等。
