本文介绍MyEMS能源管理系统后台配置-能流图管理

17.能流图管理

本系统可满足企业对能源管理系统的需求，通过对主要能耗设备、用能单位的能源利用现状进行监测分析，采用统计分析方法，能源审计方法和能量平衡方法等定期对企业能耗状况及其费用进行分析，帮助企业确定能耗与节能指标体系，挖掘节能潜力，采取节能措施。

17.1能流图

查看能流图：
1.点击菜单“系统管理”
2.点击菜单“能流图管理”
3.点击标签页“能流图”

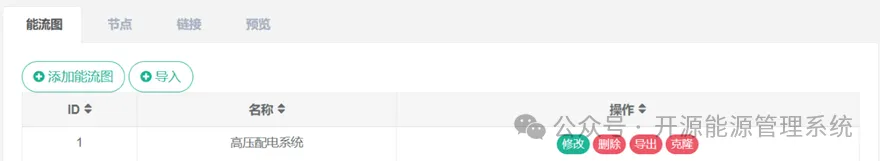

图17-1能流图列表

添加能流图：
1.点击菜单“系统管理”
2.点击菜单“能流图管理”
3.点击标签页“能流图”
4.点击“添加能流图”按钮
5.在“添加能流图”对话框中输入“名称”
6.点击“保存”按钮

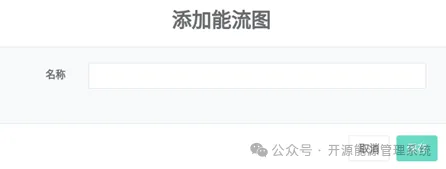

图17-2添加能流图

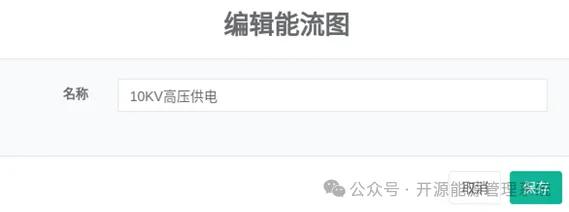

编辑能流图：
1.点击菜单“系统管理”
2.点击菜单“能流图管理”
3.点击标签页“能流图”
4.点击“修改”按钮
5.在“编辑能流图”对话框中输入“名称”
6.点击“保存”按钮

图17-3编辑能流图

删除能流图：
1.点击菜单“系统管理”
2.点击菜单“能流图管理”
3.点击标签页“能流图”
4.点击“删除”按钮
5.在“确认删除”对话框中点击“确认删除”按钮
导入能流图：
1.点击菜单“系统管理”
2.点击菜单“能流图管理”
3.点击标签页“能流图”
4.点击“导入”按钮
5.将数据输入对话框
6.点击“导入”按钮
导出能流图：
1.点击菜单“系统管理”
2.点击菜单“能流图管理”
3.点击标签页“能流图”
4.点击“导出”按钮
克隆能流图：
1.点击菜单“系统管理”
2.点击菜单“能流图管理”
3.点击标签页“能流图”
4.点击“克隆”按钮

17.2节点

查看节点：
1.点击菜单“系统管理”
2.点击菜单“能流图管理”
3.点击标签页“节点”
4.选择“能流图”

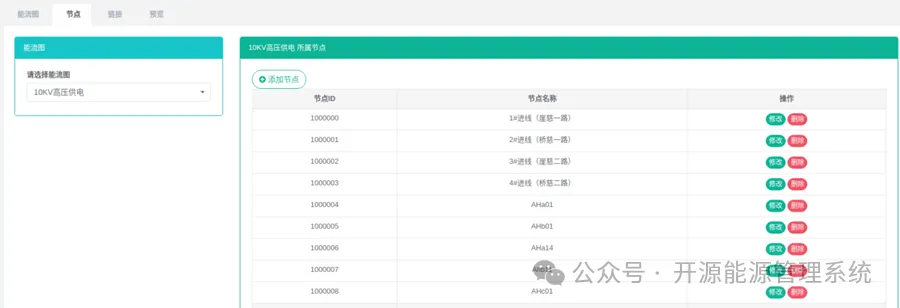

图17-4节点列表

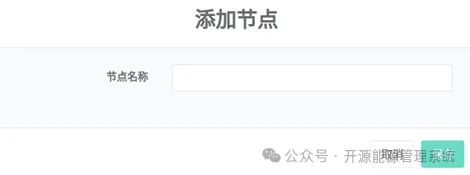

添加节点：
1.点击菜单“系统管理”
2.点击菜单“能流图管理”
3.点击标签页“节点”
4.点击“添加节点”按钮
5.在“添加节点”对话框中输入“节点名称”
6.点击“保存”按钮

图17-5添加节点

编辑节点：
1.点击菜单“系统管理”
2.点击菜单“能流图管理”
3.点击标签页“节点”
4.点击“修改”按钮
5.在“编辑节点”对话框中输入“节点名称”
6.点击“保存”按钮

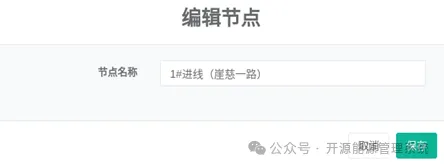

图17-6编辑节点

删除节点：
1.点击菜单“系统管理”
2.点击菜单“能流图管理”
3.点击标签页“节点”
4.点击“删除”按钮
5.在“确认删除”对话框中点击“确认删除”按钮

17.3链接

查看链接：
1.点击菜单“系统管理”
2.点击菜单“能流图管理”
3.点击标签页“链接”
4.选择“能流图”

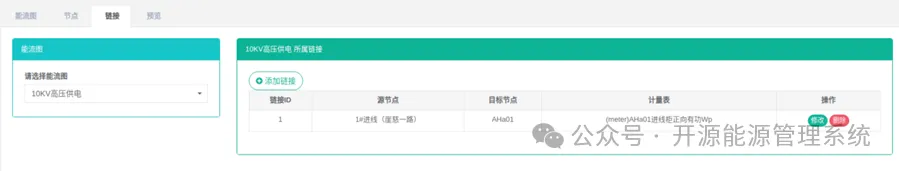

图17-7链接列表

添加链接：
1.点击菜单“系统管理”
2.点击菜单“能流图管理”
3.点击标签页“链接”
4.点击“添加链接”按钮
5.在“添加链接”对话框中选择“源节点”，“目标节点”和“计量表”
6.点击“保存”按钮

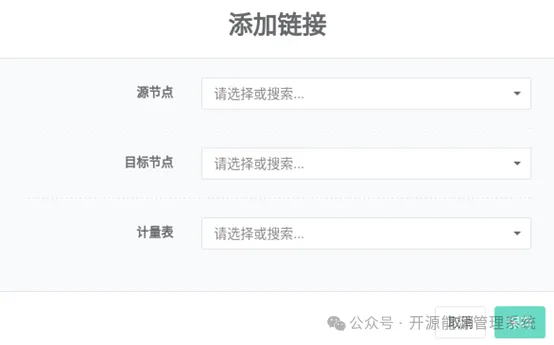

图17-8添加链接

编辑链接：
1.点击菜单“系统管理”
2.点击菜单“能流图管理”
3.点击标签页“链接”
4.点击“修改”按钮
5.在“编辑链接”对话框中选择“源节点”，“目标节点”和“计量表”
6.点击“保存”按钮

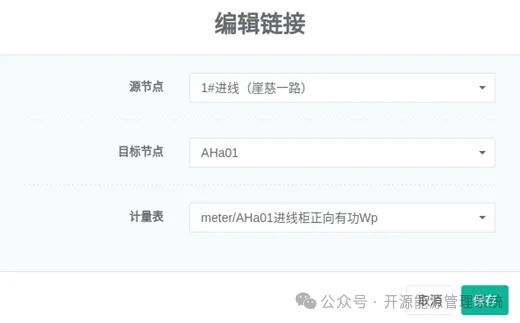

图17-9编辑链接

删除链接：
1.点击菜单“系统管理”
2.点击菜单“能流图管理”
3.点击标签页“链接”
4.点击“删除”按钮
5.在“确认删除”对话框中点击“确认删除”按钮

17.4预览

查看预览：
1.点击菜单“系统管理”
2.点击菜单“能流图管理”
3.点击标签页“预览”
4.选择“能流图”

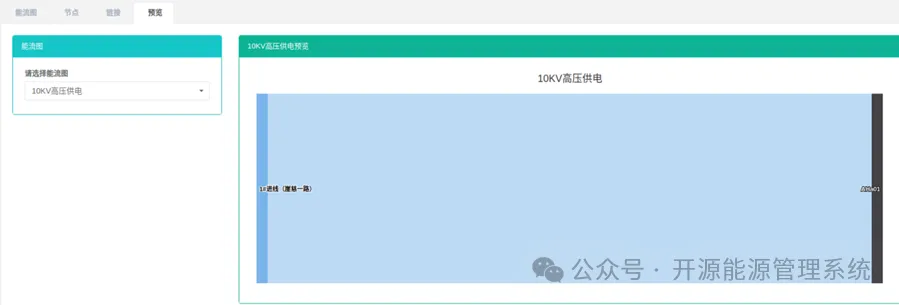

图17-10预览
