一、硬件厂商的MIB文档是什么?

1. MIB的本质:设备的”数据字典”

  • MIB(Management Information Base) 是SNMP协议的核心数据库,定义了设备中所有可通过SNMP管理的数据对象(OID)及其属性:
  • 数据类型(如整数、字符串、计数器)
  • 读写权限(Read-Only/Read-Write)
  • 描述信息(如”CPU温度”的单位是摄氏度)
  • 厂商MIB文档 = 设备支持的OID清单 + 详细说明,相当于设备的”使用说明书”。

2. 为什么需要MIB文件?

  • 解决OID可读性问题
    1.3.6.1.2.1.1.5.0 → 通过MIB解析为人类可读的sysName.0(设备名称)。
  • 确保兼容性:不同厂商的设备通过标准MIB(如MIB-II)提供统一接口。

3. 典型MIB文件内容结构

-- 华为AR2200的MIB片段示例(文本格式)--
sysName OBJECT-TYPE
    SYNTAX      DisplayString (SIZE (0..255))
    MAX-ACCESS  read-write
    STATUS      current
    DESCRIPTION "设备名称,可修改"
    ::= { system 5 }  -- 等价于1.3.6.1.2.1.1.5

4. 如何获取MIB文件?

  • 厂商官网下载:华为/思科等厂商的”技术支持→下载中心”通常提供。
  • 设备内置:通过SNMP命令snmpwalk可提取部分MIB信息。
  • 标准MIB库:IETF定义的通用MIB(如RFC1213-MIB)通常内置在网管工具中。

二、OID的百科全书:标准与私有MIB分类

1. 标准MIB(全球通用)

MIB名称

OID根节点

包含内容

MIB-II (RFC1213)

1.3.6.1.2.1

基础系统信息(接口、流量、ARP)

HOST-RESOURCES-MIB

1.3.6.1.2.1.25

CPU/内存/磁盘等硬件监控

IF-MIB

1.3.6.1.2.1.31

网络接口高级统计

2. 厂商私有MIB(需单独加载)

厂商

OID根节点

典型功能

华为

1.3.6.1.4.1.2011

华为设备特有功能(如电源模块)

思科

1.3.6.1.4.1.9

Cisco IOS特有命令监控

H3C

1.3.6.1.4.1.25506

华三交换机虚拟化支持


三、MIB Browser实战教程

1. 工具推荐

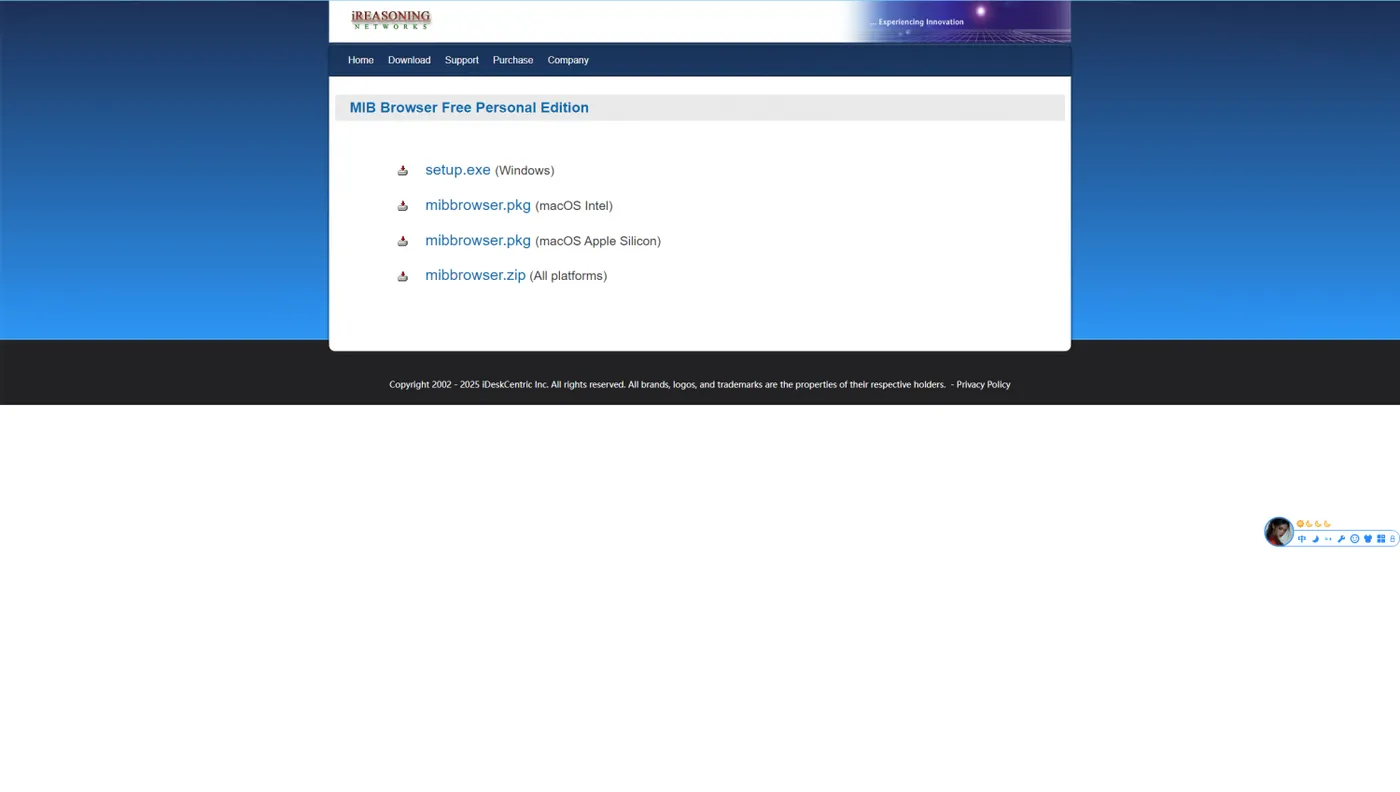

  • iReasoning MIB Browser(跨平台,免费版可用)

  • ManageEngine MIB Browser(集成数据库)
  • 命令行工具snmptranslate(Linux内置)

2. 使用步骤(以iReasoning为例)

步骤1:加载MIB文件

  • 点击File → Load MIBs,选择厂商提供的.mib.txt文件。
  • 加载标准MIB库(通常工具已内置)。


步骤2:浏览OID树

  • 左侧树形目录展开OID层级,如:
    iso → org → dod → internet → mgmt → mib-2 → system → sysName
  • 双击节点查看详细信息:数据类型、描述等。

步骤3:执行SNMP操作

  • GET查询:输入目标设备IP和OID,点击Get获取实时数据。
  • WALK遍历:获取整个子树数据(如所有接口状态)。

步骤4:高级功能

  • Trap接收:监听设备主动发送的告警(如端口宕机)。
  • MIB编译:将文本格式MIB转换为工具可识别的二进制格式。

3. 关键操作示例

# 命令行查询示例(Linux)
snmptranslate -On -IR sysName.0  # 将名字转OID
→ 输出:1.3.6.1.2.1.1.5.0
snmpget -v 2c -c public 192.168.1.1 1.3.6.1.2.1.1.5.0
→ 返回:SNMPv2-MIB::sysName.0 = STRING: "Router-A"

四、常见问题解答

1. 为什么MIB加载失败?

  • 文件格式不符:确保是标准.mib.txt格式。
  • 依赖缺失:部分MIB依赖其他基础MIB(如SNMPv2-SMI需先加载)。

2. 如何找到某个功能的OID?

  • 方法1:在MIB Browser中搜索关键词(如”temperature”)。
  • 方法2:查阅厂商文档的”OID Quick Reference”章节。
