6.1 实验介绍
6.1.1 关于本实验
以有线电缆或光纤作为传输介质的有线局域网应用广泛，但有线传输介质的铺设成本高，位置固定，移动性差。随着人们对网络的便携性和移动性的要求日益增强，传统的有线网络已经无法满足需求，WLAN技术应运而生。目前，WLAN已经成为一种经济、高效的网络接入方式。通过WLAN技术，用户可以方便地接入到无线网络，并在无线网络覆盖区域内自由移动。
本实验将通过典型AC+FIT AP组网的模式，帮助学员理解构建基础WLAN网络的整体流程与配置。
6.1.2 实验目的
- 掌握认证AP上线的配置方法
- 掌握各种无线配置模板配置
- 掌握WLAN配置的基本流程
6.1.3 实验组网介绍
1. AC采用旁挂组网方式，AC与AP处于同一个二层网络。
2. AC作为DHCP服务器给AP分配IP地址，S1交换机作为DHCP服务器给接入的STA分配IP地址。
3. 业务数据采用直接转发模式。
6.1.4 数据规划
配置项 |
配置参数 |
AP管理VLAN |
VLAN100 |
STA业务VLAN |
VLAN101 |
DHCP服务器 |
AC作为DHCP服务器为AP分配IP地址 |
S1作为DHCP服务器为STA分配IP地址，STA的默认网关为192.168.101.254 |
AP的IP地址池 |
192.168.100.1-192.168.100.253/24 |
STA的IP地址池 |
192.168.101.1-192.168.101.253/24 |
AC的源接口IP地址 |
VLANIF100：192.168.100.254/24 |
AP组 |
名称：ap-group1 |
引用模板：VAP模板HCIA-WLAN、域管理模板default |
|
域管理模板 |
名称：default |
国家码：中国（CN） |
|
SSID模板 |
名称：HCIA-WLAN |
SSID名称：HCIA-WLAN |
安全模板 |
名称：HCIA-WLAN |
安全策略：WPA-WPA2+PSK+AES |
|
密码：HCIA-Datacom |
VAP模板 |
名称：HCIA-WLAN |
转发模式：直接转发 |
|
业务VLAN：VLAN101 |
|
引用模板：SSID模板HCIA-WLAN、安全模板HCIA-WLAN |
6.1.5 实验背景
某企业网络需要用户通过WLAN接入网络，以满足移动办公的最基本需求
6.2 实验任务配置
6.2.1 配置思路
1. 配置有线网络侧互联互通
2. 配置AP上线。
1）创建AP组，用于将需要进行相同配置的AP都加入到AP组，实现统一配置。
2）配置AC的系统参数，包括国家码、AC与AP之间通信的源接口。
3）配置AP上线的认证方式并离线导入AP，实现AP正常上线。
3. 配置WLAN业务参数并下发给AP，实现STA访问WLAN网络功能。
6.2.2 配置步骤
步骤 1、设备基本配置
# 设备设备命名
略
步骤 2、有线侧网络配置

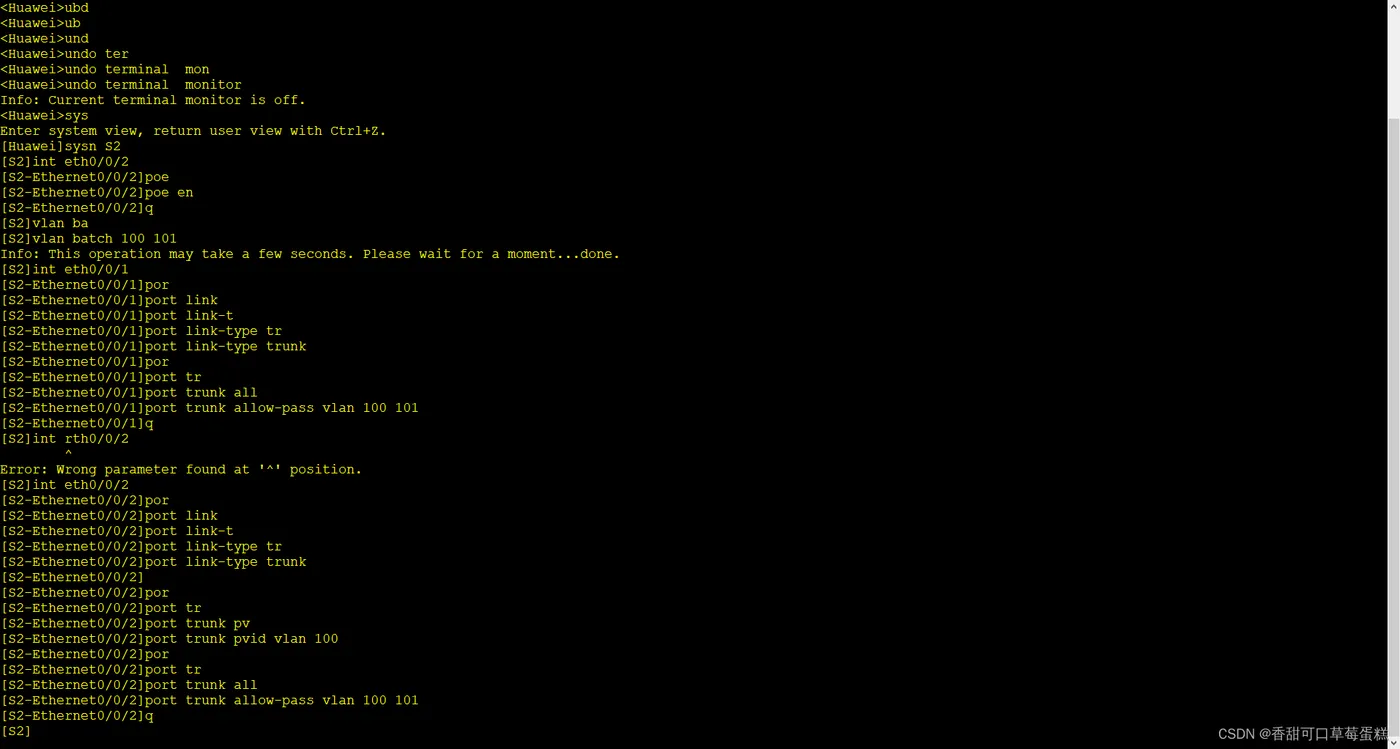

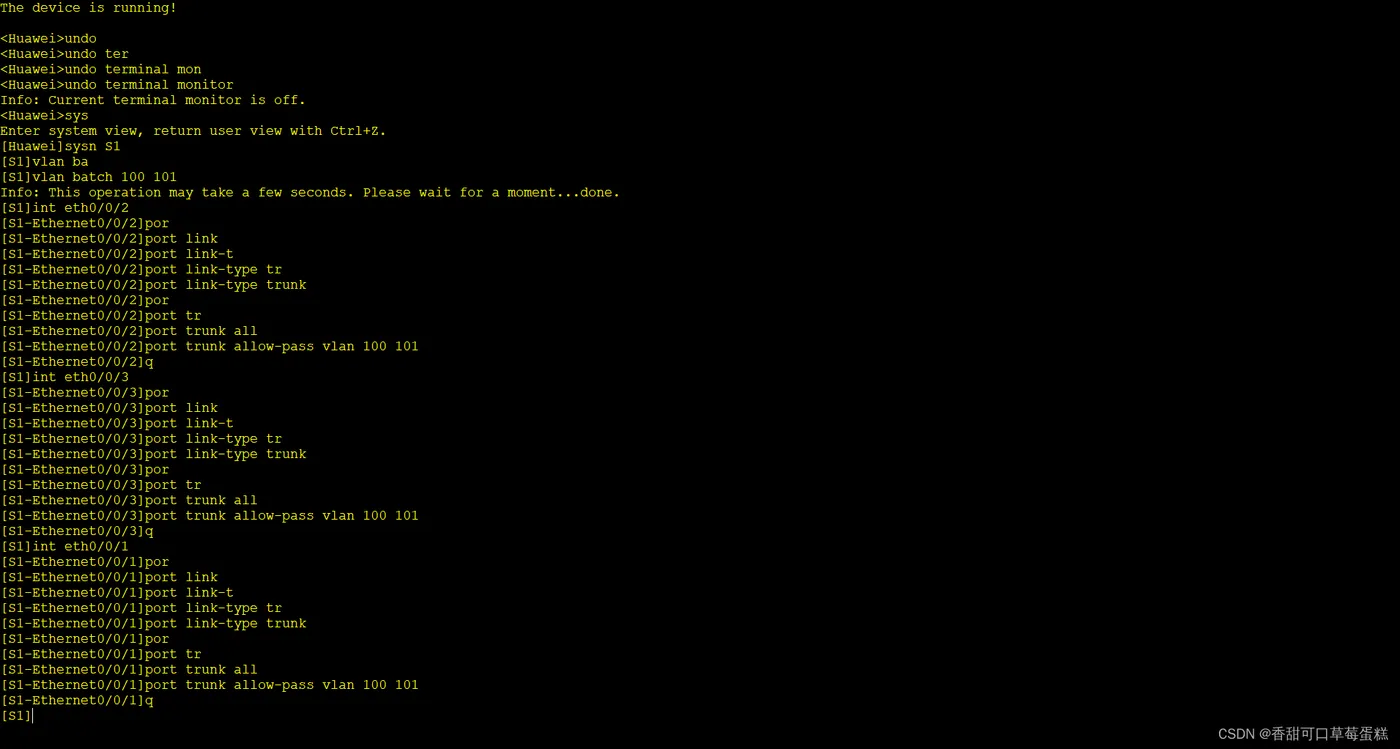

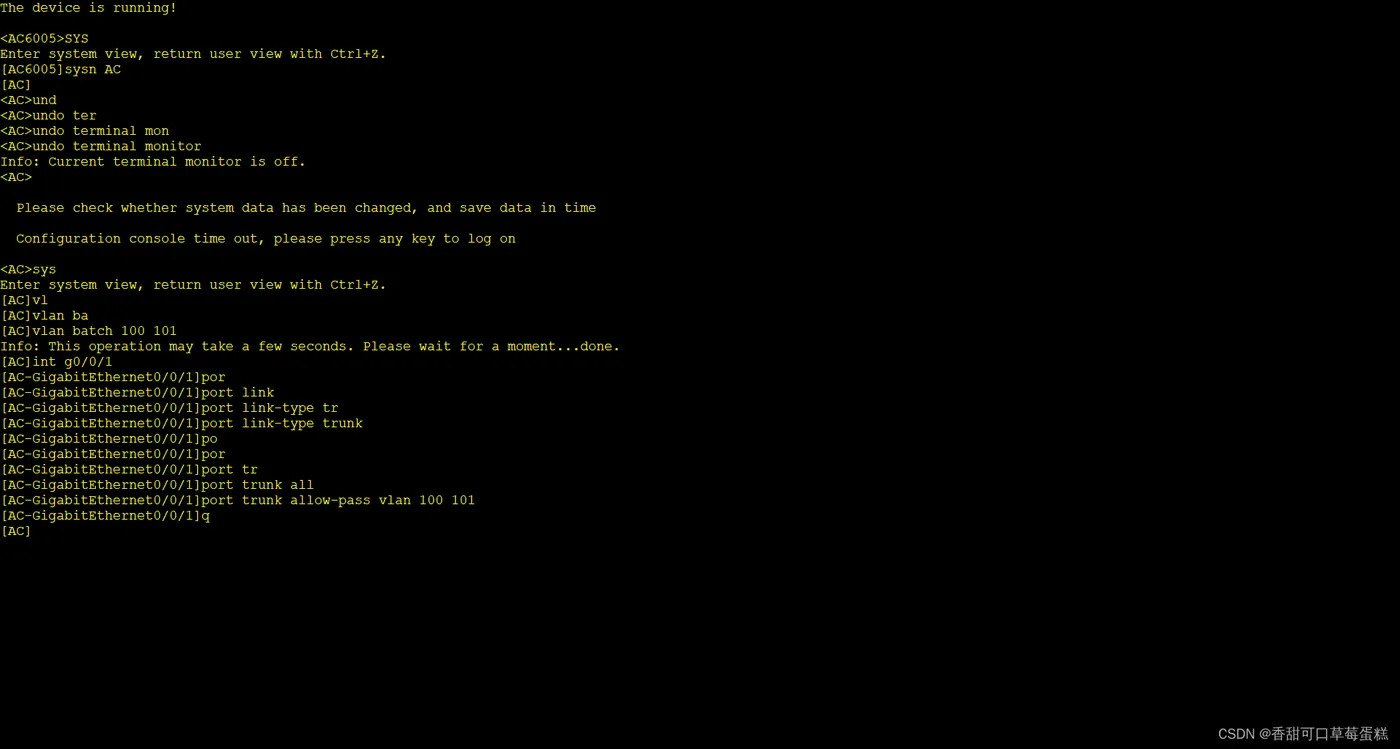

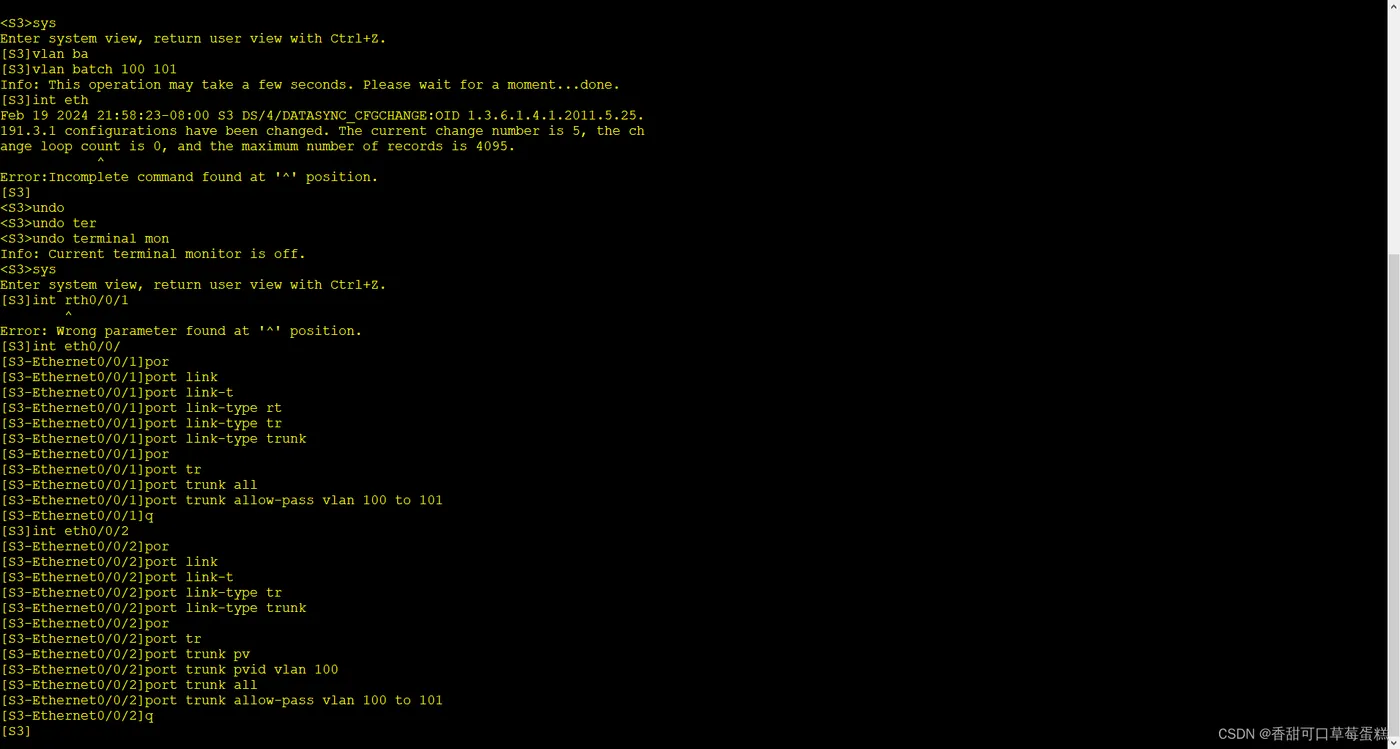

# VLAN配置

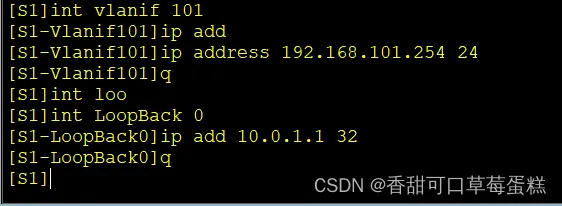

# 配置接口IP地址及 STA 网关
后续做测试用，无实际用途。

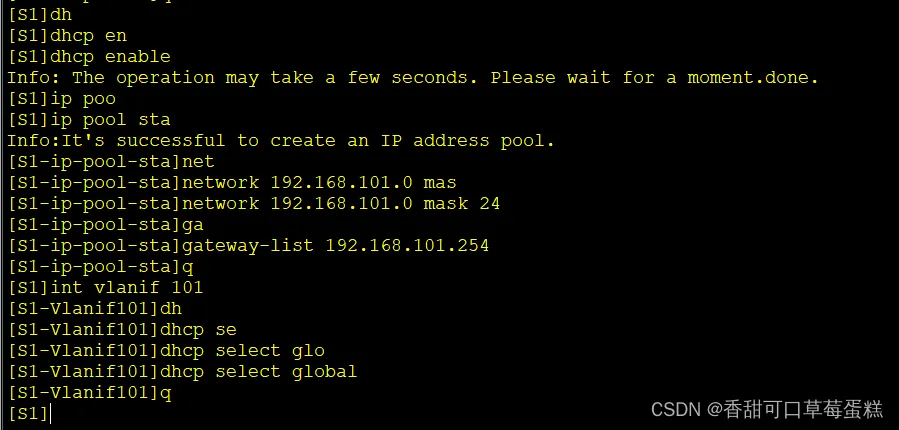

# DHCP配置
创建STA接入时所使用的IP地址池

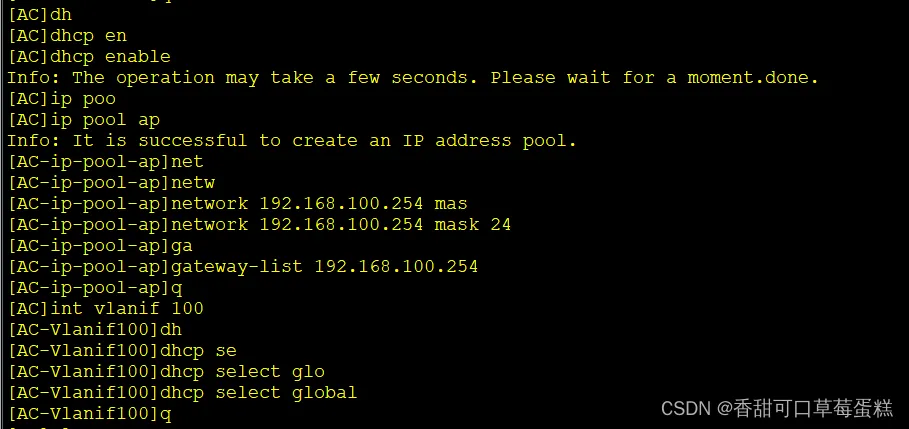

创建AP接入时所使用的IP地址池
S1作为STA的DHCP Server ，AC作为AP的DHCP Server，分别配置DHCP服务
步骤 3、配置 AP 上线

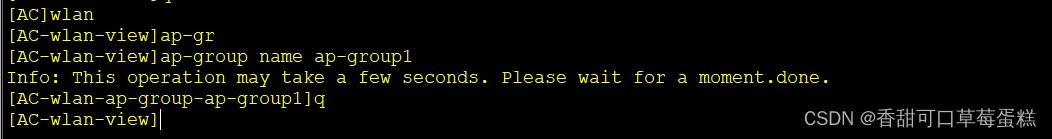

# 创建名为ap-group1的AP组
# 创建域管理模板，在域管理模板下配置AC的国家码
域管理模板提供对AP的国家码、调优信道集合和调优带宽等的配置。
缺省情况下，系统上存在名为default的域管理模板。故当前进入了默认存在的default模板。
国家码用来标识AP射频所在的国家，不同国家码规定了不同的AP射频特性，包括AP的发送功率、支持的信道等。配置国家码是为了使AP的射频特性符合不同国家或区域的法律法规要求。缺省情况下，设备的国家码标识为“CN”

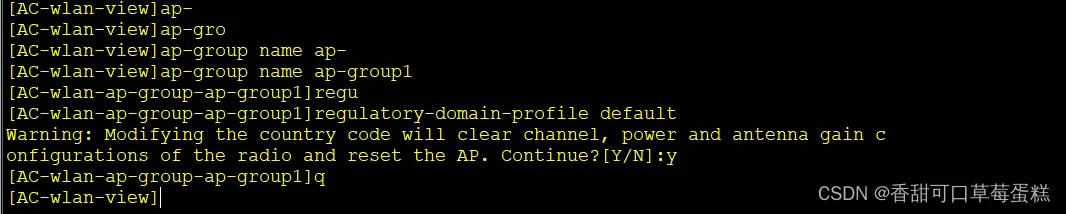

# 在AP组下引用域管理模板
在AP组视图下，regulatory-domain-profile命令用来将指定的域管理模板引用到AP或AP组。缺省情况下，AP组下引用名为default的域管理模板，AP下未引用域管理模板。缺省的域管理模板中国家码为中国，2.4G调优信道包括1、6、11，5G调优信道集合包括149、153、157、161、165 。故这一步和上一步的配置在实际操作时可以省略
# 配置AC建立CAPWAP隧道的源接口
capwap source interface命令用来配置AC建立CAPWAP隧道使用的接口，作为AC的源接口，用于AC和AP间建立CAPWAP隧道通信。

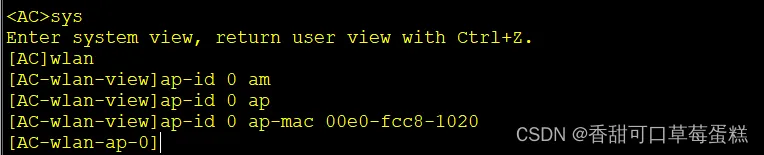

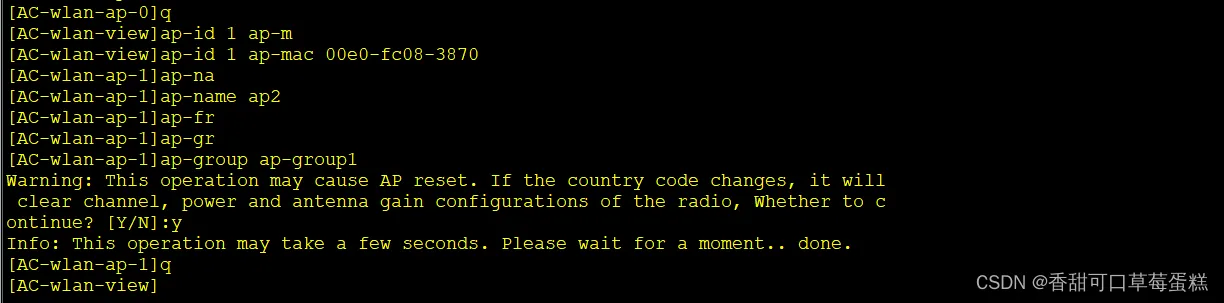

# 在AC上离线导入AP，并将AP加入配置好的AP组“ap-group1”中。
AC上添加AP的方式有三种：
- 离线导入AP：预先配置AP的MAC地址和SN，当AP与AC连接时，如果AC发现AP和预先增加的AP的MAC地址和SN匹配，则AC开始与AP建立连接。
- 自动发现AP：当配置AP的认证模式为不认证或配置AP的认证模式为MAC或SN认证且将AP加入AP白名单中，则当AP与AC连接时，AP将被AC自动发现并正常上线。
- 手工确认未认证列表中的AP：当配置AP的认证模式为MAC或SN认证，但AP没有离线导入且不在已设置的AP白名单中，则该AP会被记录到未授权的AP列表中。需要用户手工确认后，此AP才能正常上线。

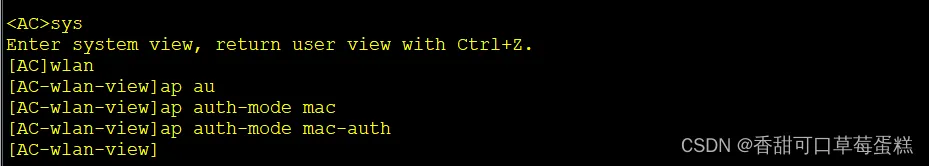

ap auth-mode命令用来配置AP认证模式，只有通过认证的AP才能允许上线。除了MAC地址认证之外，还支持SN认证和不认证。缺省情况下，AP认证模式为MAC地址认证。
注：AP的MAC地址和SN可以通过设备包装箱内MAC地址标签和SN标签查询得到
ap-id命令用来离线增加AP设备或进入AP视图。
当增加AP时，若使用MAC认证，需要配置ap-mac参数；若使用SN认证，则需要配置ap-sn参数。
当进入AP视图时，只需要输入ap-id即可进入相应的AP视图
ap-name命令用来配置单个AP的名称，注意各个AP的名字不能重复。如果未配置AP的名称，那么AP上线后默认的名称为AP的MAC地址

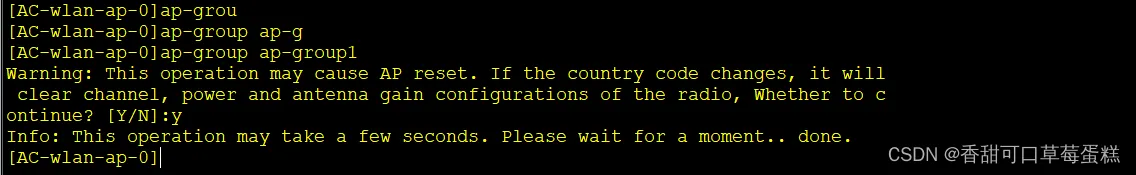

ap-group命令用来配置AP所加入的组，AC会给AP下发相应ap-group内的配置。比如此处AP1被加入了ap-group1，那么ap-group1关联的域管理模板、射频模板、VAP模板都会被下发给AP1。缺省情况下，未配置AP加入的组，修改AP所加入的组后，下发配置，AP自动重启，会加入到修改后的AP组中

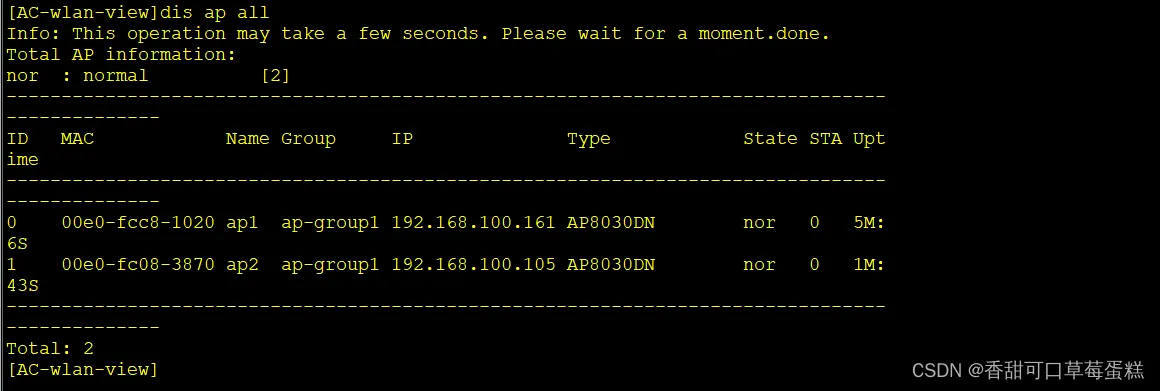

# 查看当前的AP信息
display ap命令用来查看AP信息，包括AP的IP地址、AP的型号（AirEngine5760）、AP的状态（normal）、上线时长等。
此外，还可以在命令后面加by-state state、by-ssid ssid来查筛选处于特定状态或者使用指定SSID的AP。
可以看到此时两台AP都处于正常状态
步骤 4、配置 WLAN 业务参数

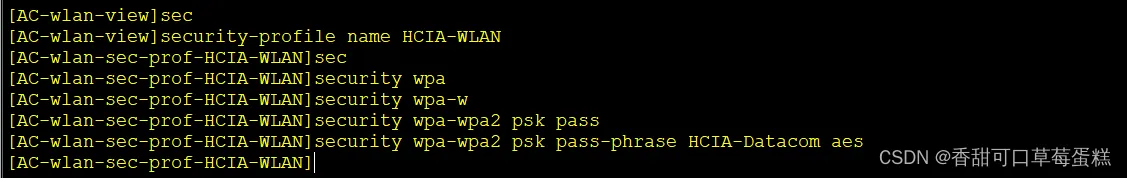

# 创建名为“HCIA-WLAN”的安全模板，并配置安全策略
security psk命令用来配置WPA/WPA2的预共享密钥认证和加密。
当前使用WPA和WPA2混合方式，用户终端使用WPA或WPA2都可以进行认证。预共享秘钥（PSK）为HCIA-Datacom。通过AES加密算法加密用户数据
# 创建名为“HCIA-WLAN”的SSID模板，并配置SSID名称为“HCIA-WLAN”
创建名为“HCIA-WLAN”的SSID模板
配置SSID名称为“HCIA-WLAN”

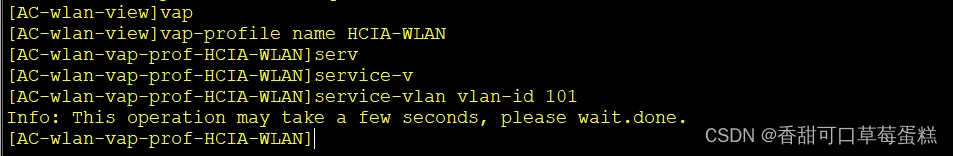

# 创建名为“HCIA-WLAN”的VAP模板，配置业务数据转发模式、业务VLAN，并且引用安全模板和SSID模板
vap-profile命令用来创建VAP模板。
在VAP模板下可以配置数据转发模式，此外，VAP模板能够引用SSID模板、安全模板、流量模板等
forward-mode命令用来配置VAP模板下的数据转发方式，缺省情况下，VAP模板下的数据转发方式为直接转发
service-vlan命令用于配置VAP的业务VLAN，当STA接入无线网络之后，从AP转发出来的用户数据就会带上service-VLAN的tag
引用安全模板“HCIA-WLAN”
引用SSID模板“HCIA-WLAN”

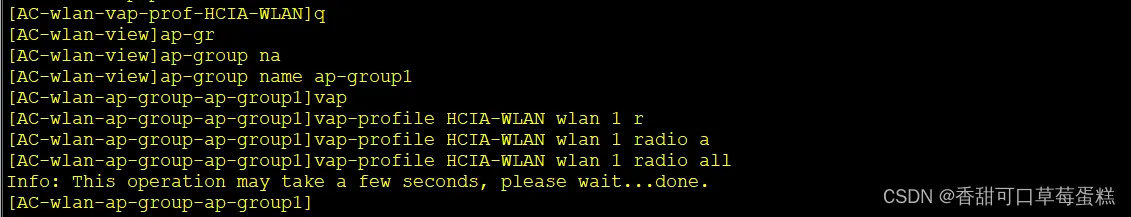

# 配置AP组引用VAP模板，AP上射频0和射频1都使用VAP模板“HCIA-WLAN”的配置

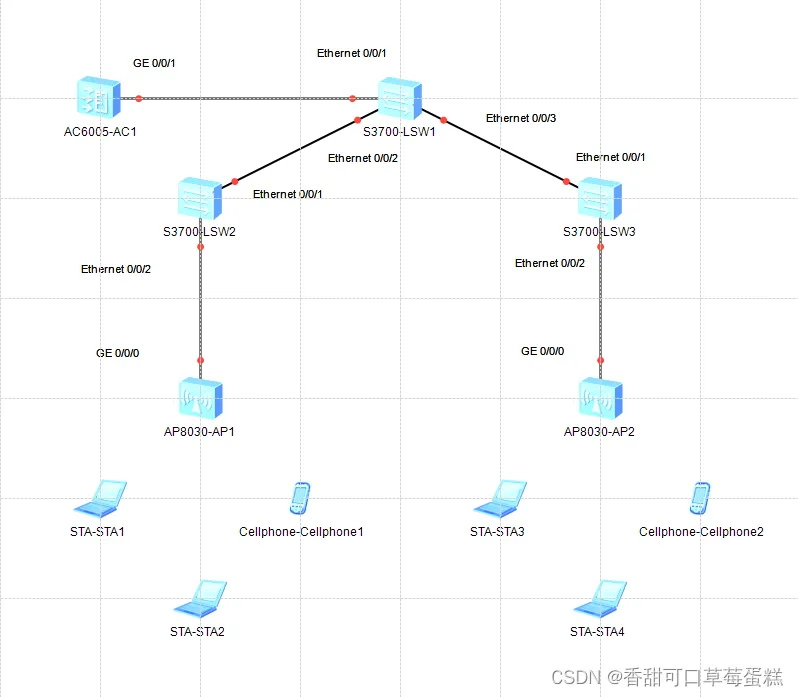

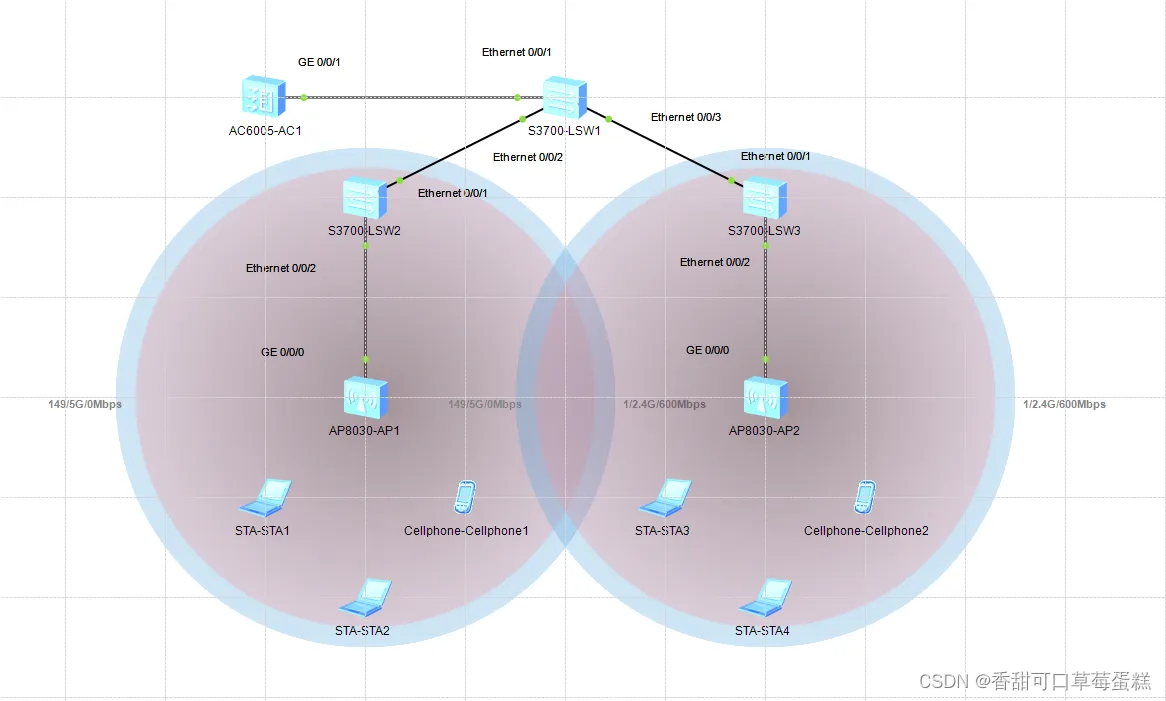

配置完成后拓扑图效果
6.3 结果验证

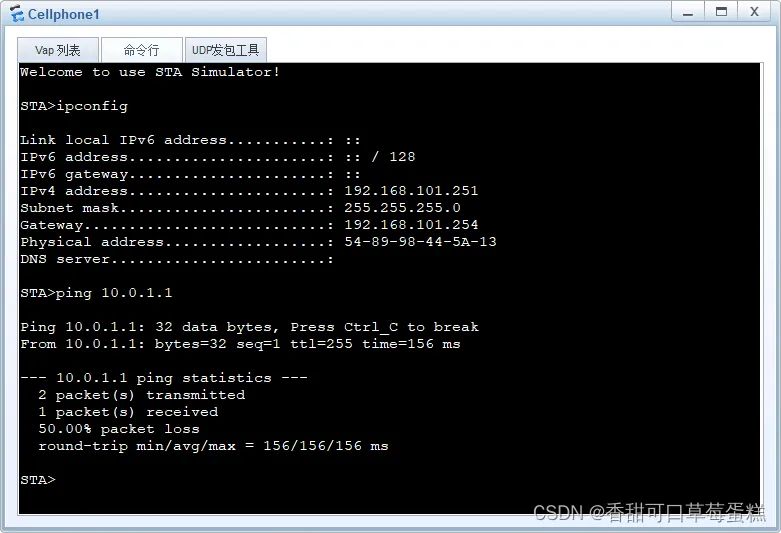

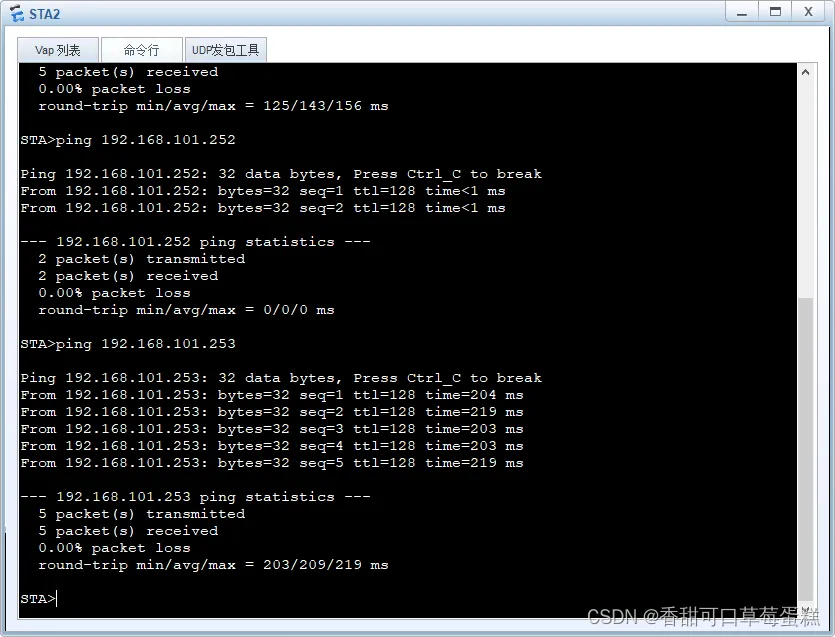

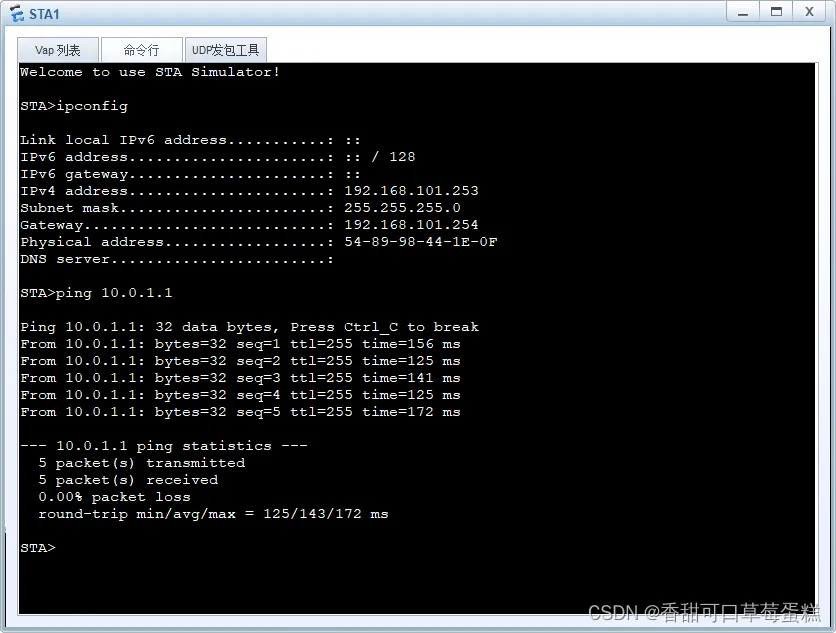

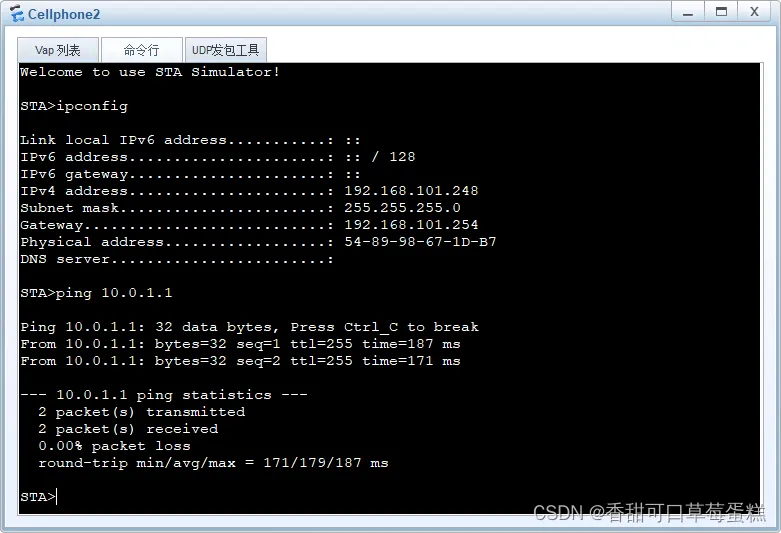

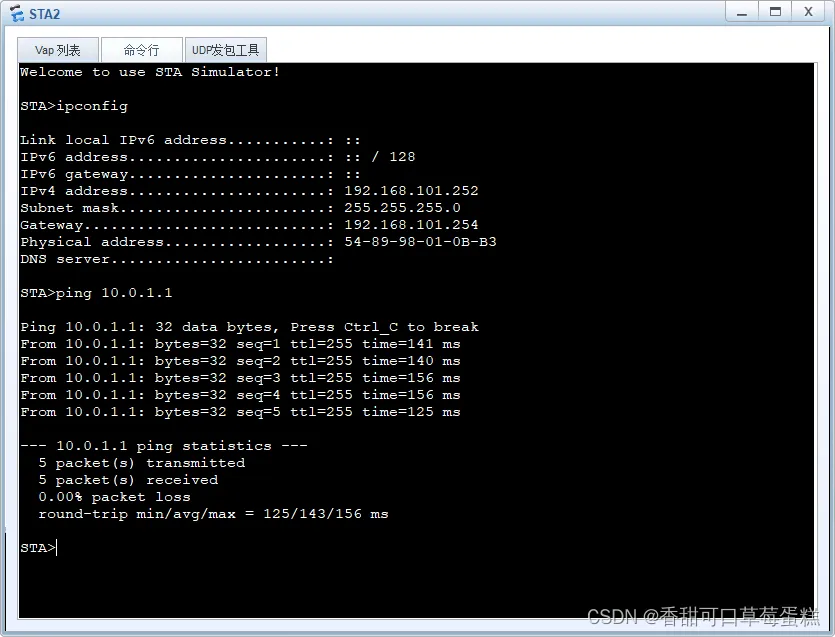

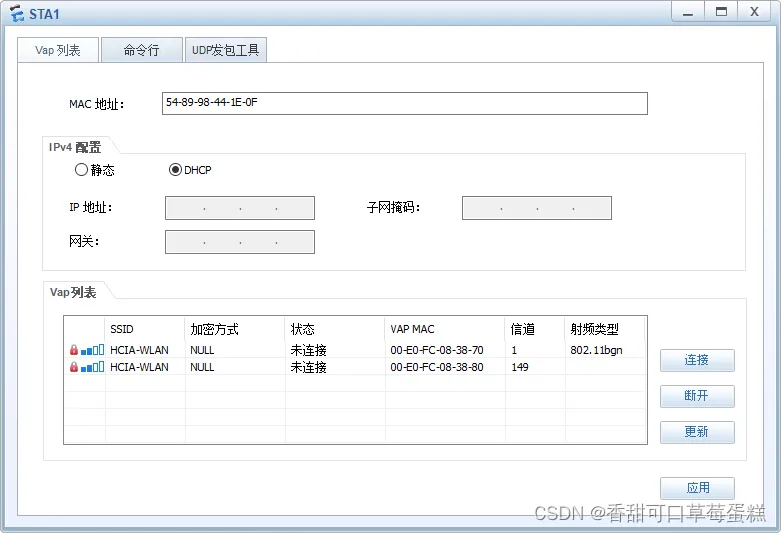

1. 使用无线终端接入到SSID为“HCIA-WLAN”的无线信号，查看STA获取的IP地址，同时访问S1的LoopBack0接口的IP地址（对10.0.1.1做ping测试）。

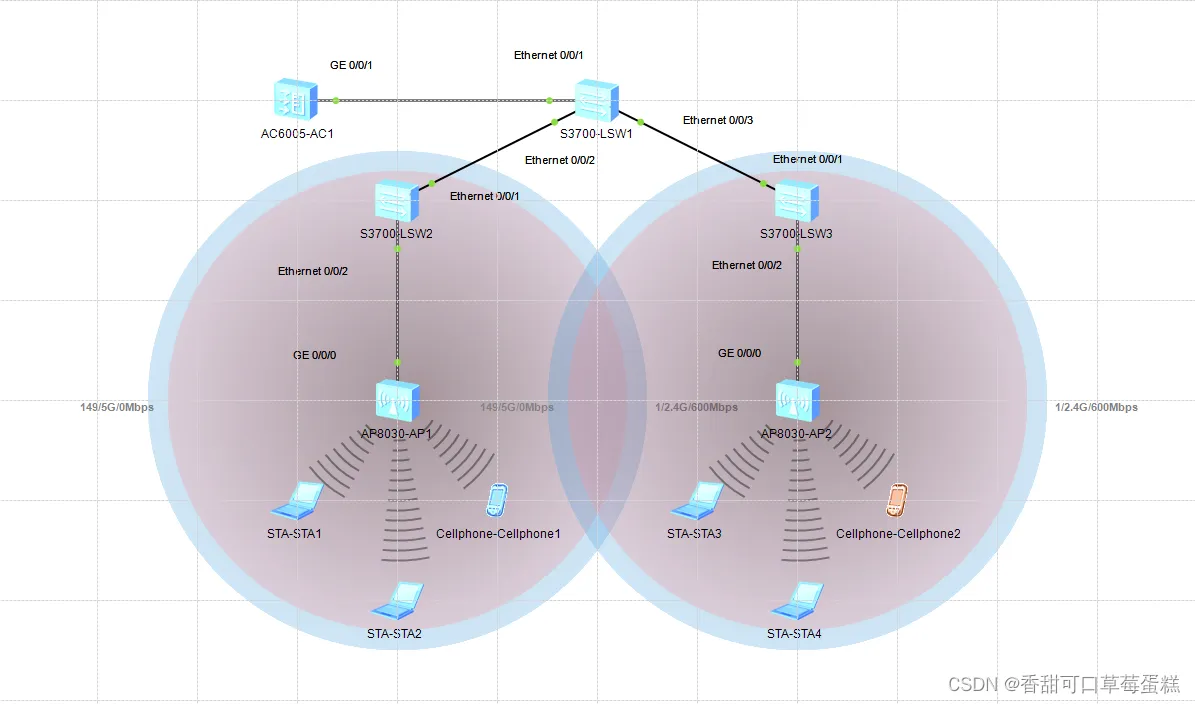

全部设备连接后的效果图

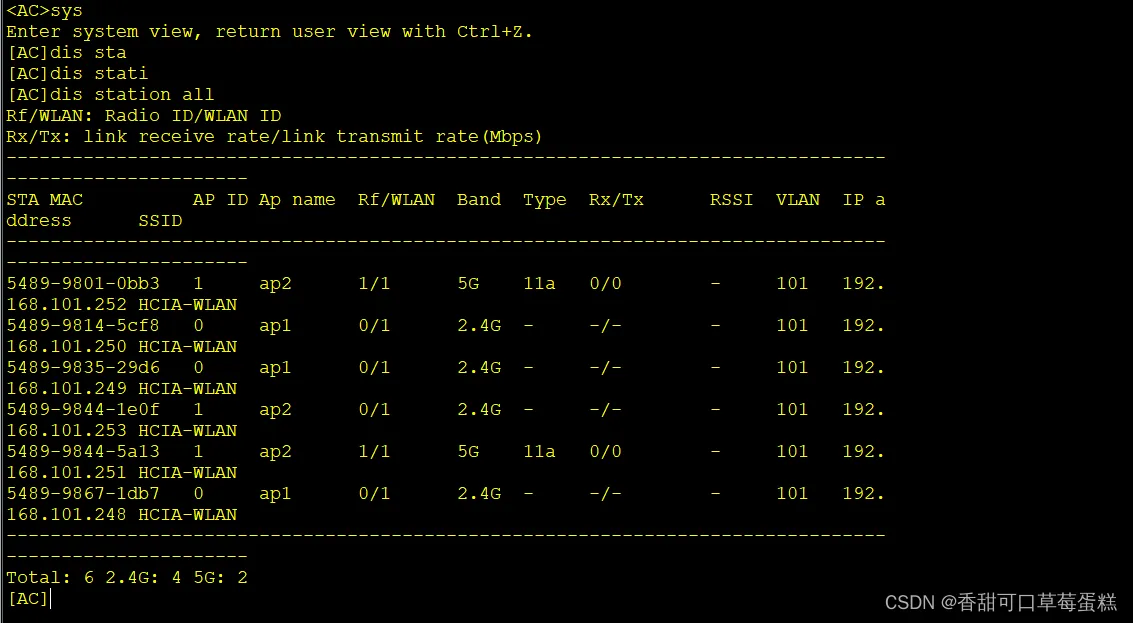

2. 在STA连接的同时，在AC上使用命令：display station all查看STA信息
