51单片机学习--LCD模块使用

2023-06-15 133
版权
版权声明：
本文内容由阿里云实名注册用户自发贡献，版权归原作者所有，阿里云开发者社区不拥有其著作权，亦不承担相应法律责任。具体规则请查看《 阿里云开发者社区用户服务协议》和 《阿里云开发者社区知识产权保护指引》。如果您发现本社区中有涉嫌抄袭的内容，填写 侵权投诉表单进行举报，一经查实，本社区将立刻删除涉嫌侵权内容。
简介： 51单片机学习--LCD模块使用

51单片机学习--LCD模块使用

常见的液晶显示屏模块 LCD1602 LCD12864

LCD1602

LCD1602模块

工业字符型液晶。1602是指LCD显示的内容为16X2,即可以显示两行，每行16个字符.

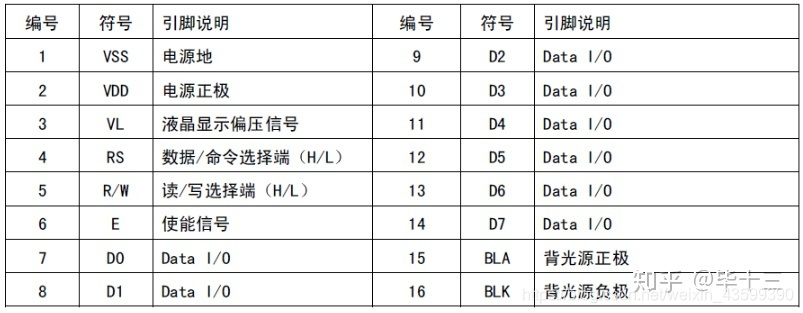

特殊接口说明:

  1. RS:寄存器选择输入端
  2. RS=1:指向数据寄存器
  3. RS=0:指向指令寄存器
  4. RW:读写控制输入端
  5. RW=0:写操作 RW=1：读操作
  6. E:使能信号输入端,读操作时，高电平有效；写操作时，下降沿有效；

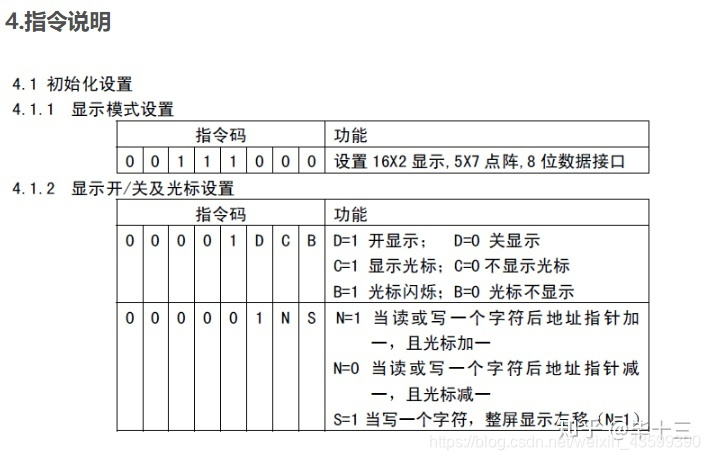

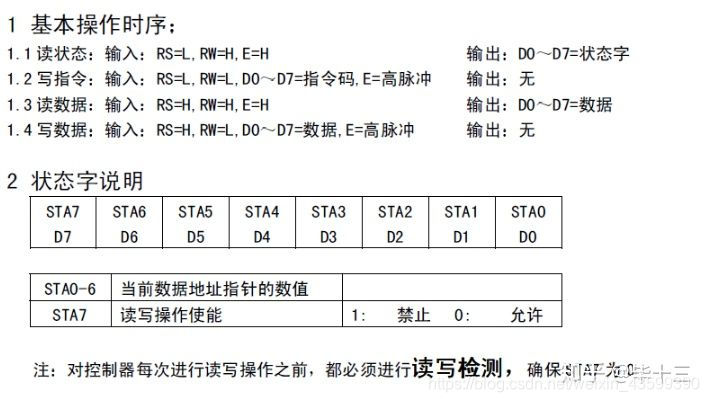

初始化过程

第一步：写指令38H，显示模式设置；
第二步：写指令08H，显示关闭；
第三步；写指令01H，显示清屏；
第四步：写指令06H，显示光标移动设置；
第五步：写指令0CH，显示光标开及光标设置
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

硬件电路

在这里插入图片描述

软件代码

#include"reg51.h"//51单片机头文件
/*相关引脚的定义*///该部分可以自己去定义，我是学习51单片机时选择普中单片机开发板。
sbit rs=P2^6;    //命令/数据选择
sbit rw=P2^5;    //读写口
sbit  e=P2^7;    //锁存控制
/*函数声明*/

void LCD1602_SetArea(unsigned char X,unsigned char Y);
void LCD1602_ShowChar(unsigned char X,unsigned char Y,unsigned char Char);
void LCD1602_ShowString(unsigned char X,unsigned char Y,unsigned char *String);
void LCD1602_ShowArray(unsigned char X,unsigned char Y,unsigned char *Array,unsigned char Count);
void LCD1602_ShowNumber_Integer(unsigned char X,unsigned char Y,int IntegerNumber,unsigned char Count);
void InitLCD();

/*延迟函数的定义*/
void DELAY_nUS(unsigned int Time)
{


    while(--Time);
}
void DELAY_nMS(unsigned int time)
{


  unsigned int  i,j;
  for(i=0;i<time;i++)
     for(j=0;j<939;j++);
}
//向LCD写一命令
void wcode(unsigned char t)
{


  rs=0;           // 写的是命令
  rw=0;           // 写状态
  e=1;            //使能
  P0=t;           //写入命令
  DELAY_nMS(2);      //等待写入,如果时间太短，会导致液晶无法显示
  e=0;            //数据的锁定
}
//向LCD写一数据
void wdata(unsigned char t)
{


  rs=1;          // 写的是数据
  rw=0;          // 写状态
  e=1;           //使能
  P0=t;          //写入数据
  DELAY_nMS(2);     //等待写入,如果时间太短，会导致液晶无法显示
  e=0;           //数据的锁定
}
//LCD设置坐标位置
void LCD1602_SetArea(unsigned char X,unsigned char Y)
{


    switch(Y)
    {


        case 0: wcode(0x80 + X); break;
        case 1: wcode(0xC0 + X); break;
        default:break;
    }
}
//LCD显示字符
void LCD1602_ShowChar(unsigned char X,unsigned char Y,unsigned char Char)
{


    LCD1602_SetArea(X,Y);                           // 设置显示坐标
    wdata(Char);                        // 显示指定字符
}
//LCD显示字符串
void LCD1602_ShowString(unsigned char X,unsigned char Y,unsigned char *String)
{


    LCD1602_SetArea(X,Y);                           // 设置显示坐标
    while(*String)
    {


        wdata(*String);
        String++;
    }
}
//LCD显示数组
void LCD1602_ShowArray(unsigned char X,unsigned char Y,unsigned char *Array,unsigned char Count)
{


    unsigned char i;                                // 定义局部变量，用于函数循环计数
    LCD1602_SetArea(X,Y);                           // 设置显示坐标

    for(i=0; i<Count; i++)
    {


        wdata(Array[i]);
    }
}
//LCD显示有符号的整形数字
void LCD1602_ShowNumber_Integer(unsigned char X,unsigned char Y,int IntegerNumber,unsigned char Count)
{


    unsigned char Number_Integer_Array[5]={

   0};

    //----------------------------------------------------------------------------------------------
    // 判断 整型数字正负
    //----------------------------------------------------------------------------------------------
    if(IntegerNumber < 0)
    {


        IntegerNumber=0 - IntegerNumber;
        LCD1602_ShowChar(X, Y, '-');
    }
    else
    {


        LCD1602_ShowChar(X, Y, '+');
    }

    //----------------------------------------------------------------------------------------------
    // 限制 显示字符数
    //----------------------------------------------------------------------------------------------
    if(Count > 5)
    {


        Count = 5;
    }
    Number_Integer_Array[0] = (IntegerNumber / 10000) % 10 + 0x30;
    Number_Integer_Array[1] = (IntegerNumber / 1000 ) % 10 + 0x30;
    Number_Integer_Array[2] = (IntegerNumber / 100  ) % 10 + 0x30;
    Number_Integer_Array[3] = (IntegerNumber / 10   ) % 10 + 0x30;
    Number_Integer_Array[4] = (IntegerNumber / 1    ) % 10 + 0x30;

    LCD1602_ShowArray(X+1,Y,&(Number_Integer_Array+(5-Count)),Count);
}

/*******************************************************************************
* 函 数 名       : Display_Unsignedint（）
* 函数功能         : 显示无符号整形
* 输    入       : 无
* 输    出       : 无
*******************************************************************************/
void LCD1602_ShowNumber_UnsignedInt(unsigned char x,unsigned char y,unsigned int Number,unsigned char Count)
{


    unsigned char NumbArray[6]={

   0};

    NumbArray[0]=(Number/10000)%10+0x30;
    NumbArray[1]=(Number/1000) %10+0x30;
    NumbArray[2]=(Number/100)  %10+0x30;
    NumbArray[3]=(Number/10)   %10+0x30;
    NumbArray[4]=(Number/1)    %10+0x30;
    NumbArray[5]= 0;

    LCD1602_ShowString(x,y,&NumbArray[5-Count]);
}
/*******************************************************************************
* 函 数 名       : Display_Float（）
* 函数功能         : 显示浮点数
* 输    入       : 无
* 输    出       : 无
*******************************************************************************/
void LCD1602_Display_Float(unsigned char x,
                    unsigned char y,
                    float Number,
                    unsigned char Count1,
                    unsigned char Count2)
{


    unsigned char NumberArray[11]={

   0};

    unsigned int  Number_Integer = 0;
    unsigned int  Number_Decimal = 0;

    float Number_Temp;

    Number_Temp = Number;

    if(Number_Temp < 0)
    {


        Number_Temp= 0 - Number_Temp;
    }
    Number_Integer = (unsigned int)(Number_Temp);
    Number_Decimal = (unsigned short)((Number_Temp - Number_Integer + 0.0005) * 1e3);

    NumberArray[ 0] = '+';
    NumberArray[ 1] = Number_Integer/10000 % 10 + 0x30;
    NumberArray[ 2] = Number_Integer/ 1000 % 10 + 0x30;
    NumberArray[ 3] = Number_Integer/  100 % 10 + 0x30;
    NumberArray[ 4] = Number_Integer/   10 % 10 + 0x30;
    NumberArray[ 5] = Number_Integer/    1 % 10 + 0x30;
    NumberArray[ 6] ='.';
    NumberArray[ 7] = Number_Decimal/  100 % 10 + 0x30;
    NumberArray[ 8] = Number_Decimal/   10 % 10 + 0x30;
    NumberArray[ 9] = Number_Decimal/    1 % 10 + 0x30;
    NumberArray[10] = 0;

    if(Number>0)
    {


        NumberArray[5-Count1] = '+';
    }
    else
    {


        NumberArray[5-Count1] = '-';
    }

    NumberArray[7+Count2] = 0;
    LCD1602_ShowString(x, y, &NumberArray[5-Count1]);

}
//LCD初始化
void InitLCD()
{


   wcode(0x01);      //清屏
   wcode(0x06);   //输入方式控制,增量光标不移位
   wcode(0x0e);   //显示开关控制
   wcode(0x38);   //功能设定:设置16x2显示，5x7显示,8位数据接口
}

/*******************************************************************************
* 函 数 名       : main（）
* 函数功能       :主函数
* 输    入       : 无
* 输    出       : 无
*******************************************************************************/
void main()
{


    InitLCD();
    while(1)
    {


         LCD1602_ShowString(0,0,"hello mcu");
         LCD1602_Display_Float(0,1,123.4,3,1);
    }
}

LCD12864模块

12864LCD属于点阵图形液晶显示模块，不但能显示字符，还能显示汉字和图形，分带汉字库和不带那字库两种，价格也有差别。带汉字库的12864LCD使用起来非常方便，不需要编写复杂的汉字显示程序，只要按时序写入两个字节的汉字机内码，汉字就能显示出来了，驱动程序简单许多。本文例程就是基于带汉字库的12864液晶显示模块。DM12864M 汉字图形点阵液晶显示模块，可显示汉字及图形，内置 8192 个中文汉字（16X16 点阵）、128个字符 64X256 点阵显示 RAM。

12864有两种工作模式。

（1）文本工作模式

整屏平均分成32个显示区（每个显示区是16X16点阵），每个显示区可显示一个中文，每个显示区可显示两个英文ASCII字符。下图为汉字显示坐标即地址。
在这里插入图片描述

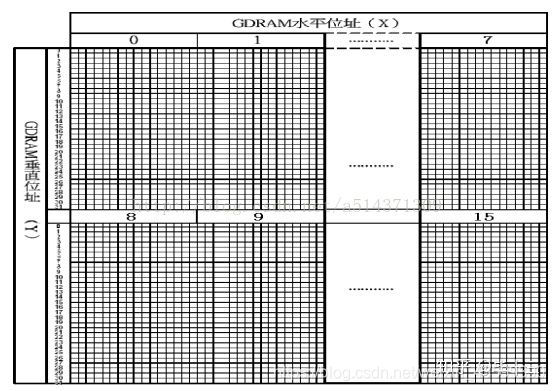

（2）绘图工作模式

整屏按水平方向每16个点分为一组，所以整屏共有8192/16＝512组，每次可控制任意一组的16个点。图形显示坐标：水平方向 X—以字节单位，垂直方向 Y—以位为单位。
在这里插入图片描述

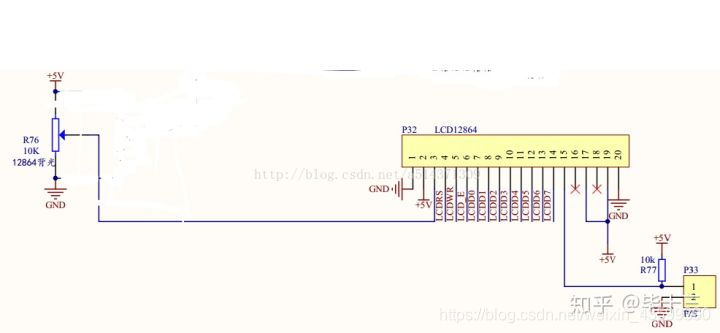

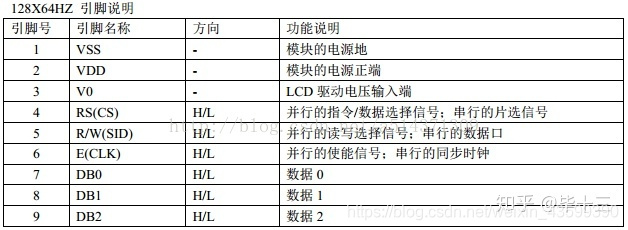

12864的硬件接口

在这里插入图片描述
在这里插入图片描述

软件代码

#include"reg51.h"
/*********************************************************************************************************************************
  实验名称：普中单片机12864的使用
  实验效果：倒计时100显示
  ****************************************************************************************/

/**********************************************************************************************************
                    端口定义
************************************************************************************************************/

sbit RS=P2^6; //命令/数据选择
sbit RW=P2^5;  //读写口
sbit  E=P2^7;      //锁存控制
sbit RES = P2^0;
sbit PSB = P2^2;

/**********************************************************************************************************
              函数声明
************************************************************************************************************/

void InitLCD(void);

void Display_Char(unsigned char x,unsigned char y,unsigned char  Char);
void Display_String(unsigned char x,unsigned char y,unsigned char  *s);
void Display_UnsignedInt(unsigned char x,
                          unsigned char y,
                          unsigned int Number,
                          unsigned  char Count);
void Display_SignedInt(unsigned char x,
                       unsigned char y,
                       signed int Number,
                       unsigned char Count)    ;
void Display_Float(unsigned char x,
                    unsigned char y,
                    float Number,
                    unsigned char Count1,
                    unsigned char Count2);

void DELAY_nUS(unsigned int Time);
void DELAY_nMS(unsigned int time);
void delay(unsigned int time);
/**********************************************************************
    函数主体部分
***************************************************************************/
void DELAY_nUS(unsigned int Time)
{


    while(--Time);
}
void DELAY_nMS(unsigned int time)
{


  unsigned int  i,j;
  for(i=0;i<time;i++)
     for(j=0;j<939;j++);
}

void delay(unsigned int time)              //int型数据为16位,所以最大值为65535
 {

                                              //0.1ms
   unsigned int  i,j;                  //定义变量i,j,用于循环语句
   for(i=0;i<time;i++)         //for循环,循环50*time次
     for(j=0;j<50;j++);       //for循环,循环50次
 }

//查忙
void checkbusy(void)
{


   RS=0;
   RW=1;
   E=1;
   while((P0&0x80)==0x80);
   E=0;
}

void wcode(unsigned char cmdcode)
{


   checkbusy();
   RS=0;
   RW=0;
   E=1;
   P0=cmdcode;
   delay(10);
   E=0;
}
void wdata(unsigned char dispdata)
{


   checkbusy();
   RS=1;
   RW=0;
   E=1;
   P0=dispdata;
   delay(10);
   E=0;
}
void InitLCD(void)
   {


   PSB=1;
   RES=0;
   delay(10);
   RES=1;
   wcode(0x30);
   wcode(0x0c);
   wcode(0x01);
   wcode(0x06);
}

void Display_Char(unsigned char x,unsigned char y,unsigned char  Char)
{


  switch(y)
     {


      case 0: wcode(0x80+x);break;
      case 1: wcode(0x90+x);break;
      case 2: wcode(0x88+x);break;
      case 3: wcode(0x98+x);break;
      default:break;
     }
     wdata(Char);


}
void Display_String(unsigned char x,unsigned char y,unsigned char  *s)
{


 switch(y)
     {


      case 0: wcode(0x80+x);break;
      case 1: wcode(0x90+x);break;
      case 2: wcode(0x88+x);break;
      case 3: wcode(0x98+x);break;
      default:break;
     }
   while(*s>0)
     {


      wdata(*s);
      delay(10);
      s++;
     }
}
void Display_UnsignedInt(unsigned char x,unsigned char y,unsigned int Number,unsigned char Count)
{


    unsigned char NumbArray[6]={

   0};

    NumbArray[0]=(Number/10000)%10+0x30;
    NumbArray[1]=(Number/1000) %10+0x30;
    NumbArray[2]=(Number/100)  %10+0x30;
    NumbArray[3]=(Number/10)   %10+0x30;
    NumbArray[4]=(Number/1)    %10+0x30;
    NumbArray[5]= 0;

    Display_String(x,y,&NumbArray[5-Count]);
}
void Display_SignedInt(unsigned char x,
                       unsigned char y,
                       signed int Number,
                       unsigned char Count)
{


    unsigned char NumberArray[7]={

   0};
    signed int Number_Temp;

    Number_Temp = Number;
    if(Number_Temp<0)
    {


        Number_Temp = 0 - Number_Temp;
    }

    NumberArray[0]='+';
    NumberArray[1]=(Number_Temp/10000)%10+0x30;
    NumberArray[2]=(Number_Temp/1000) %10+0x30;
    NumberArray[3]=(Number_Temp/100)  %10+0x30;
    NumberArray[4]=(Number_Temp/10)   %10+0x30;
    NumberArray[5]=(Number_Temp/1)    %10+0x30;
    NumberArray[6]=0;

    if(Number>0)
    {


        NumberArray[5-Count] = '+';
    }
    else
    {


        NumberArray[5-Count] = '-';
    }

    Display_String(x, y, &NumberArray[5-Count]);
}
void Display_Float(unsigned char x,
                    unsigned char y,
                    float Number,
                    unsigned char Count1,
                    unsigned char Count2)
{


    unsigned char NumberArray[11]={

   0};

    unsigned int  Number_Integer = 0;
    unsigned int  Number_Decimal = 0;

    float Number_Temp;

    Number_Temp = Number;

    if(Number_Temp < 0)
    {


        Number_Temp= 0 - Number_Temp;
    }


    Number_Integer = (unsigned int)(Number_Temp);
    Number_Decimal = (unsigned short)((Number_Temp - Number_Integer + 0.0005) * 1e3);


    NumberArray[ 0] = '+';
    NumberArray[ 1] = Number_Integer/10000 % 10 + 0x30;
    NumberArray[ 2] = Number_Integer/ 1000 % 10 + 0x30;
    NumberArray[ 3] = Number_Integer/  100 % 10 + 0x30;
    NumberArray[ 4] = Number_Integer/   10 % 10 + 0x30;
    NumberArray[ 5] = Number_Integer/    1 % 10 + 0x30;
    NumberArray[ 6] ='.';
    NumberArray[ 7] = Number_Decimal/  100 % 10 + 0x30;
    NumberArray[ 8] = Number_Decimal/   10 % 10 + 0x30;
    NumberArray[ 9] = Number_Decimal/    1 % 10 + 0x30;
    NumberArray[10] = 0;

    if(Number>0)
    {


        NumberArray[5-Count1] = '+';
    }
    else
    {


        NumberArray[5-Count1] = '-';
    }

    NumberArray[7+Count2] = 0;
    Display_String(x, y, &NumberArray[5-Count1]);

}


void main()
{


     int i;
     InitLCD();
   while(1)
   {


         for(i=100;i>0;i--)
         {


            Display_SignedInt(0,0,i,3);
            DELAY_nMS(500);
         }
   }


}
关键词：
单片机学习
单片机lcd
单片机模块
单片机学习模块
Ending
目录
相关文章
周末不下雨
|
4月前
蓝桥杯之单片机学习（终）——关于之前文章的错误及更正（附：第十四届蓝桥杯单片机赛题）
蓝桥杯之单片机学习（终）——关于之前文章的错误及更正（附：第十四届蓝桥杯单片机赛题）
周末不下雨
25 0
源码星辰
|
5月前
|
物联网 Linux 芯片
学习嵌入式是选择单片机还是Linux?
单片机通常指的是一种集成了处理器、存储器和各种外设接口的微控制器芯片，常见的有STC、51系列、AVR、ARM Cortex-M等。单片机具有低成本、低功耗、实时性强等特点，适用于对资源要求较低、功耗要求较低、实时性要求较高的嵌入式系统。学习单片机开发可以让您深入了解嵌入式系统的底层原理和硬件编程，对于对嵌入式系统底层开发感兴趣的人来说，是一个很好的选择。
源码星辰
131 4
你的小笔记本YY
|
6月前
【51单片机】初学者必学的一个矩阵键盘基本项目——（读矩阵键盘的数字显示在LCD屏上）（7）
【51单片机】初学者必学的一个矩阵键盘基本项目——（读矩阵键盘的数字显示在LCD屏上）（7）
你的小笔记本YY
136 0
你的小笔记本YY
|
6月前
|
C++
【51单片机】添加模块代码的常见问题（图示＆代码演示）
【51单片机】添加模块代码的常见问题（图示＆代码演示）
你的小笔记本YY
71 0
Kevin_17
|
6月前
|
存储 搜索推荐 IDE
新手如何快速上手学习单片机？
新手如何快速上手学习单片机？
Kevin_17
119 0
凉开水白菜
|
6月前
|
存储 编译器 C语言
单片机学习之路一些常见的疑问也是我的个人学习总结
单片机学习之路一些常见的疑问也是我的个人学习总结
凉开水白菜
128 0
whisper1
|
6月前
|
C语言
###51单片机学习-----如何通过C语言运用延时函数设计LED流水灯
###51单片机学习-----如何通过C语言运用延时函数设计LED流水灯
whisper1
239 0
是Yu欸
|
12月前
|
存储 开发框架 前端开发
单片机与HC-05蓝牙模块通信
单片机与HC-05蓝牙模块通信
是Yu欸
153 0
TopSemic嵌入式
|
编解码 芯片
单片机外围模块漫谈之二，如何提高ADC转换精度
单片机外围模块漫谈之二，如何提高ADC转换精度
TopSemic嵌入式
145 0
单片机外围模块漫谈之二，如何提高ADC转换精度
TopSemic嵌入式
|
芯片
单片机外围模块漫谈之五，USB开发，这个错误你犯了吗?
单片机外围模块漫谈之五，USB开发，这个错误你犯了吗?
TopSemic嵌入式
121 0

热门文章

最新文章

  • 1
    用51单片机做一个物联网温度计+远程开关
  • 2
    【连载】物联网全栈教程-从云端到设备（十二）---最简单的单片机上云方法！
  • 3
    基于MC9S12XS128单片机的AD数据采集系统（HC-05蓝牙无线串口传输）
  • 4
    《嵌入式C编程：PIC单片机和C编程技术与应用》一1.2　注释
  • 5
    关于单片机按键问题总结
  • 6
    [51单片机] TFT2.4彩屏1 [文字显示 画矩形]
  • 7
    一个经典的控制Led的单片机程序
  • 8
    《例说51单片机（C语言版）（第3版）》——1-6 实例演练
  • 9
    单片机实现60s定时器
  • 10
    【IoT】51 单片机 IO 口模拟串口数据收发
  • 1
    基于51单片机的自动售货机系统
    68
  • 2
    51单片机矩阵键盘超详解！（内含LCD1602代码）
    82
  • 3
    【51单片机】初学者必读的一文【探究定时计数器与中断系统是如何配合起来的？】（9）
    50
  • 4
    【51单片机】一个简单的例子TMOD＆TCON带你永远理解【（不）可位寻址】
    176
  • 5
    【51单片机】初学者必学的一个矩阵键盘基本项目——（读矩阵键盘的数字显示在LCD屏上）（7）
    136
  • 6
    【51单片机】初学者必学的一个矩阵键盘基本项目——（矩阵键盘密码锁）（8）
    64
  • 7
    【51单片机】利用【时间延迟】的原理规避【按键抖动问题】
    97
  • 8
    【51单片机】一文带你利用【Keil软件的模板功能】【自定义模板】简化操作（带图详解）
    73
  • 9
    【51单片机】自定义动态数码管显示（设计思路＆原理＆代码演示）
    172
  • 10
    【51单片机】自定义静态数码管显示（设计思路＆代码演示）
    89

    • 相关电子书

    更多
  • 低代码开发师（初级）实战教程
  • 冬季实战营第三期：MySQL数据库进阶实战
  • 阿里巴巴DevOps 最佳实践手册
    • 下一篇
    DataWorks智能数据建模全面公测开始啦！
