Eth-trunk ：LACP模式链路聚合实战
需求描述
- PC1和PC3数据vlan10 ，网段为192.168.10.0 /24
- PC2和PC4数据vlan20 ，网段为192.168.20.0 /24
- 确保设备之间互联互通，使用最大互联带宽并没有环路
- 确保相同网段的PC可以互通
- 判断交换机之间的每个端口的角色和状态

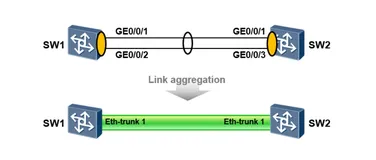

拓扑图
配置思路
- 配置终端设备
- 配置PC机的IP地址参数
- 配置网络设备
- 先初始化
- 创建vlan
- 将接口加入vlan并设置端口模式access
- eth-trunk
- 创建eth-trunk的端口
- 设置eth-trunk模式
- 添加接口成员
- 设备端口trunk并允许所有vlan通过
配置命令
二层交换机配置 s3 s4 s5 s6
- s3
1. S3交换机的初始配置 <Huawei>u t m \\关闭信息干扰 <Huawei>system-view \\进入系统视图 [Huawei]sysname S3 \\设置交换机的名字为S3 2. S3创建vlan 10 20 [S3]vlan batch 10 20 \\创建vlan 10 20 3. S3将e0/0/1加入vlan10 并设置链路是access链路 [S3]int e0/0/1 [\\进入接口0/0](file:///\\\\进入接口0/0)/1 [S3-Ethernet0/0/1]port link-type access \\设置链路为接入链路（access链路） [S3-Ethernet0/0/1]port default vlan 10 [\\将接口加入vlan10](\\\\将接口加入vlan10) 4. 创建链路聚合接口eth-trunk 1 并将设置模式为lacp、加入成员并设置链路为tunk并允许所有vlan通过 [S3]interface Eth-Trunk 1 \\[创建链路聚合的端口1](file:///\\\\创建链路聚合的端口1) [S3-Eth-Trunk1]mode lacp-static \\设置链路为动态lacp [S3-Eth-Trunk1]trunkport e0/0/3 \\将接口加入到负载模式 [S3-Eth-Trunk1]trunkport e0/0/4 [\\将接口加入到负载模式](file:///\\\\将接口加入到负载模式) [S3-Eth-Trunk1]port link-type trunk \\设置为trunk链路 [S3-Eth-Trunk1] port trunk allow-pass vlan all \\并允许所有vlan通过 [S3-Eth-Trunk1]display eth-trunk 1 \\查看 eth-trunk
s4
1. S4交换机的初始配置 <Huawei>u t m \\关闭信息干扰 <Huawei>system-view \\进入系统视图 [Huawei]sysname S4 \\设置交换机的名字为S4 2. S4创建vlan 10 20 [S4]vlan batch 10 20 \\创建vlan 10 20 3. S4将e0/0/1加入vlan10 并设置链路是access链路 [S4]int e0/0/1 [\\进入接口0/0](file:///\\\\进入接口0/0)/1 [S4-Ethernet0/0/1]port link-type access \\设置链路为接入链路（access链路） [S4-Ethernet0/0/1]port default vlan 20 \\将接口加入vlan20 4. 创建链路聚合接口eth-trunk 1 并将设置模式为lacp、加入成员并设置链路为tunk并允许所有vlan通过 [S4]interface Eth-Trunk 2 \\[创建链路聚合的端口2](file:///\\\\创建链路聚合的端口1) [S4-Eth-Trunk2]mode lacp-static \\设置链路为动态lacp [S4-Eth-Trunk2]trunkport e0/0/5 \\将接口加入到负载模式 [S4-Eth-Trunk2]trunkport e0/0/6 [\\将接口加入到负载模式](file:///\\\\将接口加入到负载模式) [S4-Eth-Trunk2]port link-type trunk \\设置为trunk链路 [S4-Eth-Trunk2] port trunk allow-pass vlan all \\并允许所有vlan通过 [S4-Eth-Trunk2]display eth-trunk 1 \\查看 eth-trunk
s5
1. S5交换机的初始配置 <Huawei>u t m \\关闭信息干扰 <Huawei>system-view \\进入系统视图 [Huawei]sysname S5 \\设置交换机的名字为S5 2. S5创建vlan 10 20 [S5]vlan batch 10 20 \\创建vlan 10 20 3. S5将e0/0/1加入vlan10 并设置链路是access链路 [S5]int e0/0/1 [\\进入接口0/0](file:///\\\\进入接口0/0)/1 [S5-Ethernet0/0/1]port link-type access \\设置链路为接入链路（access链路） [S5-Ethernet0/0/1]port default vlan 10 [\\将接口加入vlan10](\\\\将接口加入vlan10) 4. 创建链路聚合接口eth-trunk 1 并将设置模式为lacp、加入成员并设置链路为tunk并允许所有vlan通过 [S5]interface Eth-Trunk 1 \\[创建链路聚合的端口1](file:///\\\\创建链路聚合的端口1) [S5-Eth-Trunk1]mode lacp-static \\设置链路为动态lacp [S5-Eth-Trunk1]trunkport e0/0/3 \\将接口加入到负载模式 [S5-Eth-Trunk1]trunkport e0/0/4 [\\将接口加入到负载模式](file:///\\\\将接口加入到负载模式) [S5-Eth-Trunk1]port link-type trunk \\设置为trunk链路 [S5-Eth-Trunk1] port trunk allow-pass vlan all \\并允许所有vlan通过 [S5-Eth-Trunk1]display eth-trunk 1 \\查看 eth-trunk
s6
1. S6交换机的初始配置 <Huawei>u t m \\关闭信息干扰 <Huawei>system-view \\进入系统视图 [Huawei]sysname S6 \\设置交换机的名字为S6 2. S6创建vlan 10 20 [S6]vlan batch 10 20 \\创建vlan 10 20 3. S6将e0/0/1加入vlan10 并设置链路是access链路 [S6]int e0/0/1 [\\进入接口0/0](file:///\\\\进入接口0/0)/1 [S6-Ethernet0/0/1]port link-type access \\设置链路为接入链路（access链路） [S6-Ethernet0/0/1]port default vlan 20 \\将接口加入vlan20 4. 创建链路聚合接口eth-trunk 1 并将设置模式为lacp、加入成员并设置链路为tunk并允许所有vlan通过 [S6]interface Eth-Trunk 2 \\[创建链路聚合的端口2](file:///\\\\创建链路聚合的端口1) [S6-Eth-Trunk2]mode lacp-static \\设置链路为动态lacp [S6-Eth-Trunk2]trunkport e0/0/5 \\将接口加入到负载模式 [S6-Eth-Trunk2]trunkport e0/0/6 [\\将接口加入到负载模式](file:///\\\\将接口加入到负载模式) [S6-Eth-Trunk2]port link-type trunk \\设置为trunk链路 [S6-Eth-Trunk2] port trunk allow-pass vlan all \\并允许所有vlan通过 [S6-Eth-Trunk2]display eth-trunk 1 \\查看 eth-trunk
三层交换机配置 s1 s2
- s1
S1交换机的初始配置 <Huawei>u t m \\关闭信息干扰 <Huawei>system-view \\进入系统视图 [Huawei]sysname S1 \\设置交换机的名字为S1 S1创建vlan 10 20 [S1]vlan batch 10 20 \\创建vlan 10 20 3.创建链路聚合接口eth-trunk 1 、2并将设置模式为lacp、加入成员并设置链路为tunk并允许所有vlan通过 [S1]interface Eth-Trunk 1 \\[创建链路聚合的端口1](file:///\\\\创建链路聚合的端口1) [S1-Eth-Trunk1]mode lacp-static \\设置链路为动态lacp [S1-Eth-Trunk1]trunkport g0/0/3 \\将接口加入到负载模式 [S1-Eth-Trunk1]trunkport g0/0/4 [\\将接口加入到负载模式](file:///\\\\将接口加入到负载模式) [S1-Eth-Trunk1]port link-type trunk \\设置为trunk链路 [S1-Eth-Trunk1] port trunk allow-pass vlan all \\并允许所有vlan通过 [S1]interface Eth-Trunk 2 \\[创建链路聚合的端口2](file:///\\\\创建链路聚合的端口1) [S1-Eth-Trunk2]mode lacp-static \\设置链路为动态lacp [S1-Eth-Trunk2]trunkport g0/0/5 \\将接口加入到负载模式 [S1-Eth-Trunk2]trunkport g0/0/6 [\\将接口加入到负载模式](file:///\\\\将接口加入到负载模式) [S1-Eth-Trunk2]port link-type trunk \\设置为trunk链路 [S1-Eth-Trunk2] port trunk allow-pass vlan all \\并允许所有vlan通过 [S1]interface Eth-Trunk 3 \\[创建链路聚合的端口3](file:///\\\\创建链路聚合的端口1) [S1-Eth-Trunk3]mode lacp-static \\设置链路为动态lacp [S1-Eth-Trunk3]trunkport g0/0/7 \\将接口加入到负载模式 [S1-Eth-Trunk3]trunkport g0/0/8 [S1-Eth-Trunk3]trunkport g0/0/9 [S1-Eth-Trunk3]port link-type trunk \\设置为trunk链路 [S1-Eth-Trunk3] port trunk allow-pass vlan all \\并允许所有vlan通过 [S1]display eth-trunk 1 \\查看 eth-trunk [S1]display eth-trunk 2 \\查看 eth-trunk [S1]display eth-trunk 3 \\查看 eth-trunk
[S1]display eth-trunk 1 \查看 eth-trunk
[S1]display eth-trunk 2 \查看 eth-trunk
- s2
<Huawei>u t m \\关闭信息干扰 <Huawei>system-view \\进入系统视图 [Huawei]sysname S2 \\设置交换机的名字为S2 S2创建vlan 10 20 [S2]vlan batch 10 20 \\创建vlan 10 20 创建链路聚合接口eth-trunk 1 、2并将设置模式为lacp、加入成员并设置链路为tunk并允许所有vlan通过 [S2]interface Eth-Trunk 1 \\[创建链路聚合的端口1](file:///\\\\创建链路聚合的端口1) [S2-Eth-Trunk1]mode lacp-static \\设置链路为动态lacp [S2-Eth-Trunk1]trunkport g0/0/3 \\将接口加入到负载模式 [S2-Eth-Trunk1]trunkport g0/0/4 [\\将接口加入到负载模式](file:///\\\\将接口加入到负载模式) [S2-Eth-Trunk1]port link-type trunk \\设置为trunk链路 [S2-Eth-Trunk1] port trunk allow-pass vlan all \\并允许所有vlan通过 [S2-Eth-Trunk1]display eth-trunk 1 \\查看 eth-trunk [S2]interface Eth-Trunk2 \\[创建链路聚合的端口2](file:///\\\\创建链路聚合的端口1) [S2-Eth-Trunk2]mode lacp-static \\设置链路为动态lacp [S2-Eth-Trunk2]trunkport g0/0/5 \\将接口加入到负载模式 [S2-Eth-Trunk2]trunkport g0/0/6 [\\将接口加入到负载模式](file:///\\\\将接口加入到负载模式) [S2-Eth-Trunk2]port link-type trunk \\设置为trunk链路 [S2-Eth-Trunk2] port trunk allow-pass vlan all [\\并允许所有vlan通过](\\\\并允许所有vlan通过) [S2-Eth-Trunk2]display eth-trunk 2 \\查看 eth-trunk [S2]interface Eth-Trunk3 \\[创建链路聚合的端口3](file:///\\\\创建链路聚合的端口1) [S2-Eth-Trunk3]mode lacp-static \\设置链路为动态lacp [S2-Eth-Trunk3]trunkport g0/0/7 \\将接口加入到负载模式 [S2-Eth-Trunk3]trunkport g0/0/8 [S1-Eth-Trunk3]trunkport g0/0/9 [S2-Eth-Trunk3]port link-type trunk \\设置为trunk链路 [S2-Eth-Trunk3] port trunk allow-pass vlan all \\并允许所有vlan通过 [S2-Eth-Trunk3]display eth-trunk 3 \\查看 eth-trunk
[S2-Eth-Trunk2]display eth-trunk 2 \查看 eth-trunk
[S2-Eth-Trunk3]display eth-trunk 3 \查看 eth-trunk
设置最大 链路数，及开启抢占功能
Local:本地信息 Partner:对端信息
Svstem Prioritv:32768 系统的优先级
System ID:4clf-cc4e-5 系统的mac地址
MAX Active-linknumber:8 最大的活动链路数是8条
链路数是可以进行调整的我们可以调整为2条
Number of Up Port In Trunk:0 目前有几条
S2设置他的链路为2： [S2]display eth-trunk 1 \\查看 eth-trunk [S2]int eth-trunk 1 \\进入eth-trunk1 [S2-Eth-Trunk1]max active-linknumber 2 [\\设置为2](file:///\\\\设置为2)条链路 修改sw2为主设备，默认值是32768 我们可以设置为100 [S2]lacp priority 100 \\设置默认值为100 [S2]display eth-trunk 1 \\查看 eth-trunk 配置启用抢占模式 S1 S2都需要开启 [S2]display eth-trunk 3 \\查看 eth-trunk [S2-Eth-Trunk1]lacp preempt enable [\\配置抢占模式](file:///\\\\配置抢占模式) [S1]display eth-trunk 3 \\查看 eth-trunk [S1-Eth-Trunk1]lacp preempt enable [\\配置抢占模式](file:///\\\\配置抢占模式)
[S2]display eth-trunk \查看 eth-trunk
总结：
1、进入eth-trunk 视图 interface eth-trunk 1 设置模式 mode lacp-static 添加链路 trunkport g0/0/1 设置端口模式 port link-type trunk port trunk allow-pass vlan all 设置最大链路数 max-active-linknumber 2 开启抢占模式 lacp preempt enable 设置主设备的优先级 默认值是32768 我们可以设置为100 [S2]lacp priority 100
