TSCAN + TMODEL处理点云数据生成DEM

简介: TSCAN + TMODEL处理点云数据生成DEM

对基于商业软件TerraSolid处理点云数据并生成数字高程模型DEM的流程进行简要介绍。

1. 软件环境

首先,默认已经安装好基础软件,作者使用的软件环境为:

  • MicroStation V8i
  • TSCAN 插件
  • TMODEL 插件

同时准备一块点云数据(作者使用的为山区机载激光雷达点云数据)。

2. 操作流程

2.1 加载TSCAN/TMODEL插件

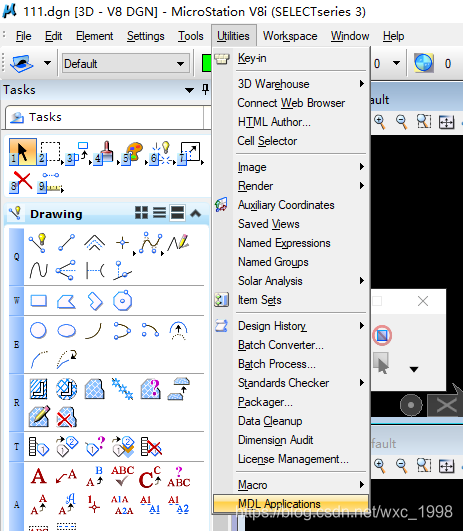

  1. 打开MicroStation V8i软件,在上方工具栏选择Utilities -->MDL Applications
  2. 打开MDL Applications,在弹出的对话框内的可用应用中分别选择TSCAN和TMODEL模块,加载。

  1. 分别加载完成之后,可以在上方工具栏 Application 中查看是否加载成功。

2.2 读取点云数据

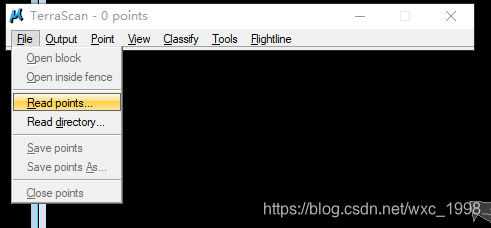

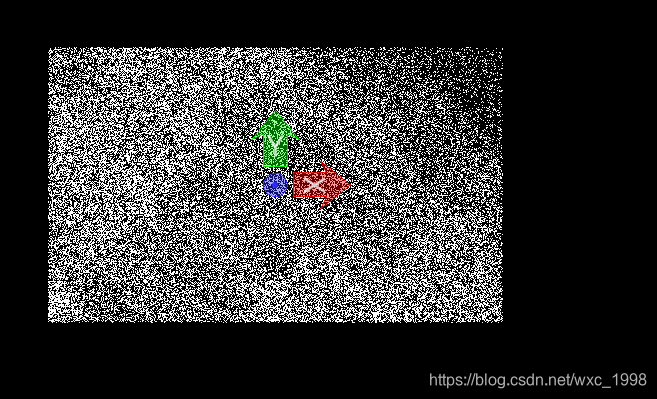

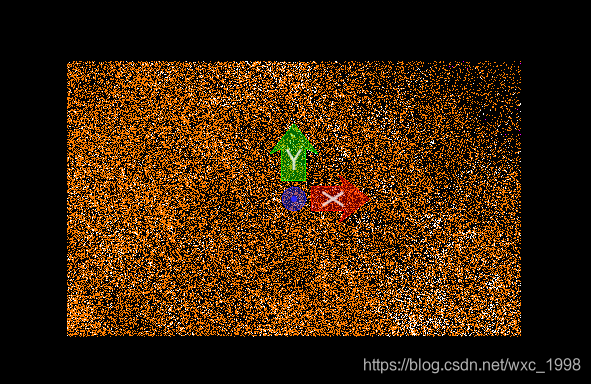

  1. 在TerraScan模块中读取待处理的点云数据 File -->Read points,这里我们选取的是山区点云数据,原始数据中未进行分类。

2.3 点云去噪、滤波

  1. Classify --> Routine -->by class把点云数据全部分为default。

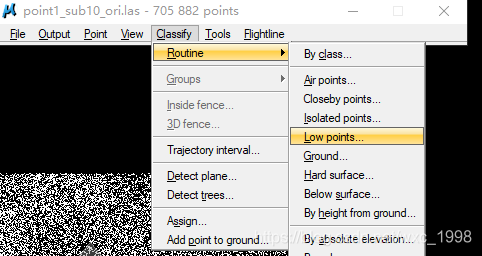

  2. Classify --> Routine -->Air points以及Classify --> Routine -->low points进行去除噪声点(飞点/低点)。

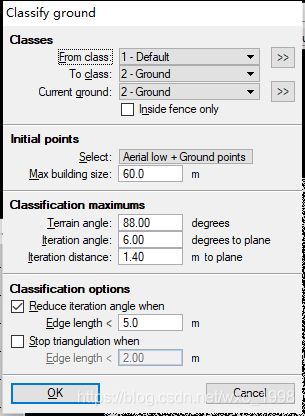

  3. Classify --> Routine -->Ground进行滤波,分离出地面点。TSCAN中使用的算法为PTD(渐进三角网加密)想了解的同学可以参考这里。我们这里就不对其参数进行过多的解释了。

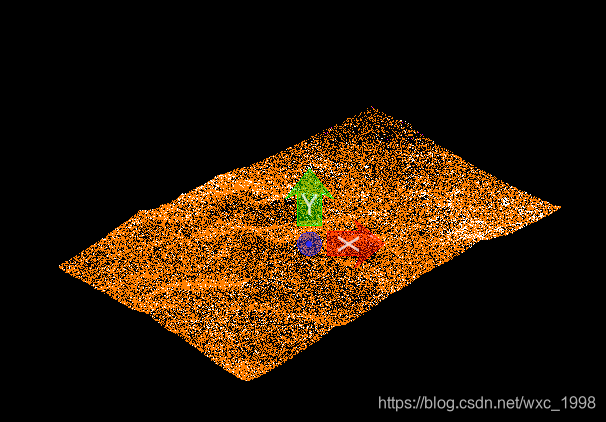

  4. 地面点滤波处理后,得到的结果如下图所示,其中棕色点为分类为地面的点云数据,白色仍为default默认点。

2.4 构建tin模型

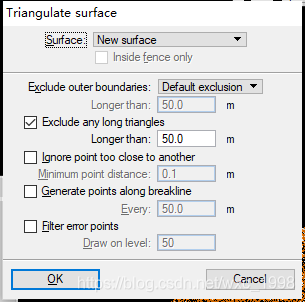

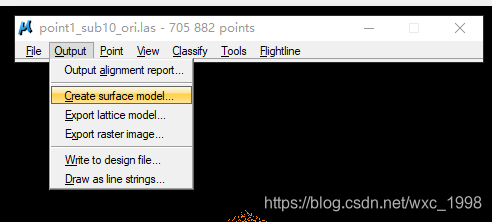

  1. Output --> Create surface model 创建一个tin模型,注意要仅选择地面点。

可以为任意的能区分开的名字,如tin1

2.5 生成格网DEM

  1. 软件上方工具栏 Application --> TerraModeler --> General
  2. 打开General后,在弹出的对话框中选择Surfacses

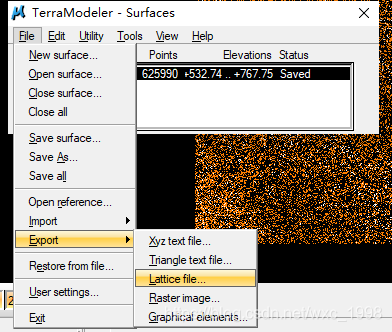

  1. 选择我们刚才生成的Surfacse 名称为tin1,然后在当前操作窗口中选择FIle–> Expor --> Lattice file

  1. 设置要输出文件的参数,包括格网尺寸,文件类型等,点击ok,选择要输出文件的位置和类型。

2.6 查看DEM数据

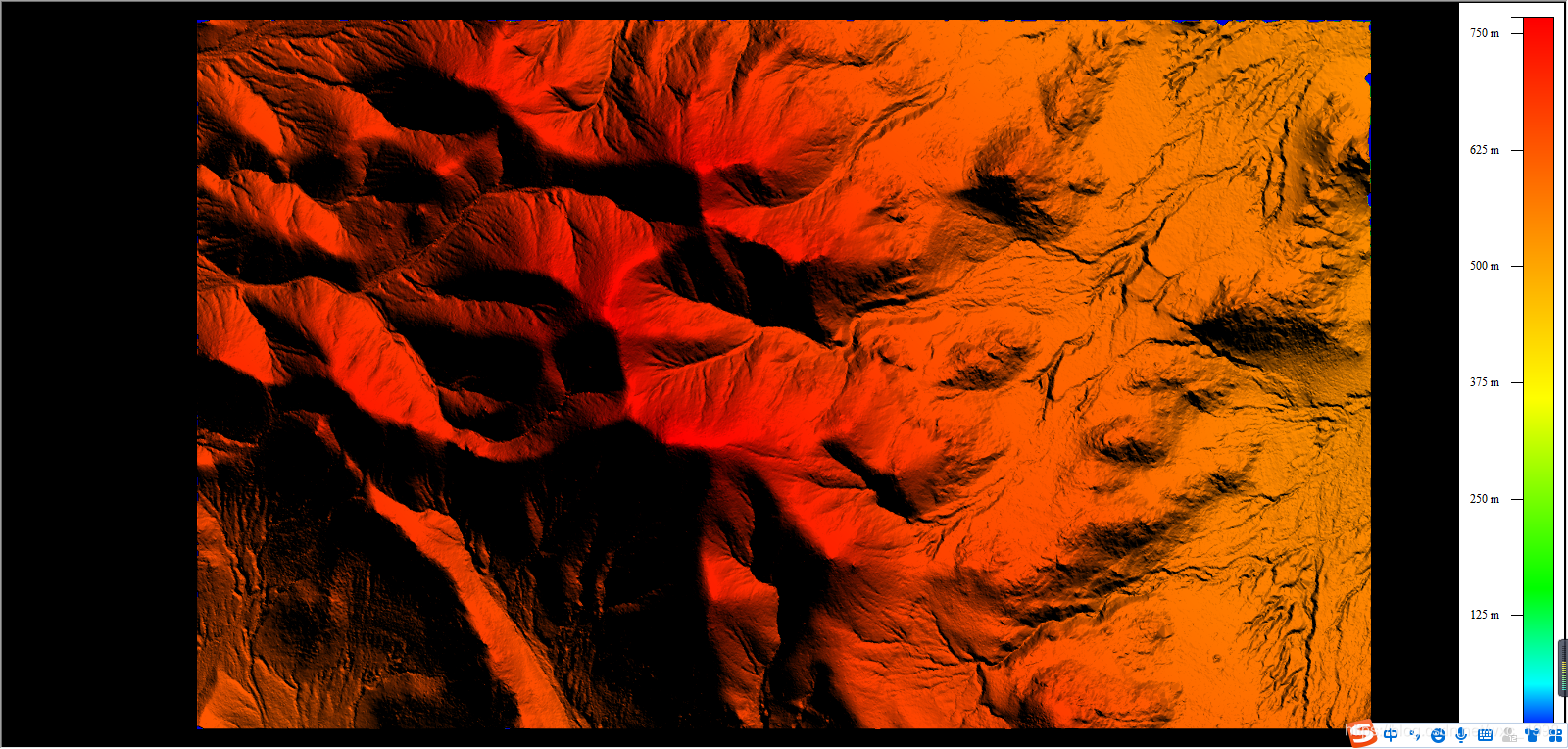

在global mapper中查看生成的dem数据如下图所示:

好的,就介绍到这里吧,大家有问题可以在讨论区中进行讨论。
