1.1八路扫描式抢答器的概述
本文介绍的八路数显抢答器具有电路简单、成本较低、操作方便、灵敏可靠等优点，经使用效果良好, 具有较高的推广价值。无线遥控抢答器，它由8个发射器和1个接收器组成，可用于8组或8组以下的智力竞赛中。比赛前，将参赛组从0至7编号，每组发给对应的一个发射器。将接收器放于各组中央或前方。主持人按一下启动键后，抢答开始。此后，哪一组最先按下发射器上的抢答键，接收器就立即显示该组的组号并锁定，同时发出3次清脆的“叮咚”声。以后，按下任何一路抢答键均不起反映。只有主持人再次按动启动键后，才能进行下一次抢答该电路由直流稳压电源、抢答器、超时报警与电子计分四部分组成。
1.2本设计任务及要求
任务：设计一个供8名选手参加八路扫描式抢答器。
1.3系统主要功能
每名选手有一个抢答按钮，按钮的编号与选手的编号相对应，抢答器具有第一个抢答信号的鉴别和数据锁存、显示的功能。抢答开始后，若有选手按抢答按钮，刚该选手指示灯亮，并在数码管上显示相应编号，扬声器发出音响提示。同时，电路应具备自锁功能，禁止其他选手再抢答，优先抢答选手的编号一直保持到主持人将系统清0 为止。抢答器具有计分、显示功能。预置分数可由主持人设定，并显示在每名选手的计分牌上，选手答对加10分，答错扣10分。抢答器具有定时抢答的功能。一次抢答的时间由主持人设定，在主持人发出抢答指令后，定时器立即进行减计时，并在显示器上显示，同时扬声器发出短暂声响，声响时间持续0.5s左右。选手在设定的时间内进行抢答，抢答有效，定时器停止工作，显示器显示选手编号和抢答时刻的时间，并保持到主持人将系统清0为止。
第2节 系统硬件设计
2.1芯片的选择
本设计使用到的元器件包括：8051芯片、数码LED显示器、七段LED数码管的译码。
2.2工作原理
基于这个设计的上述要求，根据功能要求，须设计有抢答电路、译码显示电路、主持人控制电路、定时电路、报警电路，各个电路都有其自己的功能。通过复位按键FW，电路进入就绪状态，等待抢答。首先由主持人根据题目的难易程度，可以用“JIA SHI”和“JIAN SHA”两个按键，设定时间在（0S-99S）之间，然后再由主持人发布抢答命令（按下KS按键）同时发光二极管随即变亮，当看到二极管亮，进入倒计时状态和抢答状态。在电路中“S1-S8”为8路抢答器的8个按键，如果有人按下按键，程序就会判断是谁先按下的，然后从P2口输出抢答者号码的七段码值，经GAL16V8驱动，送到码管显示，并封锁键盘，保持刚才按键按下时刻的时间，禁止其他人按键的输入，从而实现了抢答的功能。如果在设定的时间中没有一个人按下按键，一到时间，则产生报警信号已经超时，不可以抢答。当要进行下一次的抢答时，由主持人先按一下复位按键FW，电路复位，进入下一次抢答的就绪状态。
2.3系统的硬件构成及功能
2.3.1 抢答器的电路框图

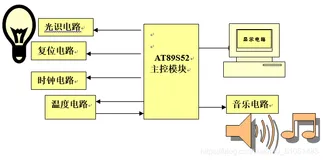

&emsp如图11、1所示为电路框图。其工作原理为：接通电源后，主持人将开关拨到“清除”状态，抢答器处于禁止状态，编号显示器灭灯，定时器显示设定时间；主持人将开关置，“开始”状态，宣布“开始”抢答器工作。定时器倒计时，扬声器给出声响提示。选手在定时时间内抢答时，抢答器完成：优先判断、编号锁存、编号显示、扬声器提示。当一轮抢答之后，定时器停止、禁止二次抢答、定时器显示剩余时间。如果再次抢答必须由主持人再次操作"清除"和"开始"状态开关。
2.3.2 单元电路设计
(1)抢答器电路
参考电路如图11.2所示。该电路完成两个功能：一是分辨出选手按键的先后，并锁存优先抢答者的编号，同时译码显示电路显示编号；二是禁止其他选手按键操作无效。工作过程：开关S置于“清除”端时，RS触发器的 端均为0,4个触发器输出置0，使74LS148的 ＝0，使之处于工作状态。当开关S置于"开始"时，抢答器处于等待工作状态，当有选手将键按下时（如按下S5），74LS148的输出 经RS锁存后，1Q=1, =1,74LS48处于工作状态，4Q3Q2Q=101,经译码显示为"5"。此外，1Q＝1，使74LS148 =1，处于禁止状态，封锁其他按键的输入。当按键松开即按下时，74LS148的 此时由于仍为1Q＝1，使=1，所以74LS148仍处于禁止状态，确保不会出二次按键时输入信号，保证了抢答者的优先性。如有再次抢答需由主持人将S开关重新置,“清除”然后再进行下一轮抢答。74LS148为8线－3线优先编码器，表11、1为其功能表。
(2)时序控制电路设计
时序控制电路是抢答器设计的关键，它要完成以下功能：
a.主持人将控制开关拨到"开始"位置时，扬声器发声，抢答电路和定时电路进人正常抢答工作状态。
b.当参赛选手按动抢答键时，扬声器发声，抢答电路和定时电路停止工作。
(3)复位电路的设计
当MCS-5l系列单片机的复位引脚RST(全称RESET)出现2个机器周期以上的高电平时，单片机就执行复位作。如果RST持续为高电平，单片机就处于循环复位状态。根据应用的要求，复位作通常有两种基本形式：上电复位和上电或开关复位。8051的复位方式可以是自动复位，也可以是手动复位，见下图。此外，RESET/Vpd还是一复用脚，VCC掉电期间，此脚可接上备用电源，以保证单片机内部RAM的数据不丢失。
2.3.3 定时电路设计
为了达到抢答的合理性、完整性、可控性，需根据题目的难易程度的不同设定相应的抢答时间。所以本设计设置了抢答定时电路。它包括两个按键，一个是加（JIA SHI）、另一个是减（JIAN SHI），该两个按键由主持人用于在发布开始命令之前设定时间（可以设定在00S-99S），每按一下“JIA SHI”按键就会在原来的数字的基础上加上一，如果是按的“JIAN SHI”按键就会在原来的数值上减去一。
2.3.4 报警电路设计
报警电路用于报警，当遇到报警信号时，发出警报。一般喇叭是一种电感性.图11.4报警电路图。8051驱动喇叭的信号为各种频率的脉冲。因此，最简单的喇叭驱动方式就是利用达林顿晶体管，或者以两个常用的小晶体管连接成达林顿架势。在右图中电阻R为限流电阻，在此利用晶体管的高电流增益，以达到电路快速饱和的目的。不过，如果要由P0输出到此电路，还需要连接一个10K的上拉电阻。
选手在设定的时间内抢答时，实现：优先判断、编号锁存、编号显示、扬声器提示。当一轮抢答之后，定时器停止、禁止二次抢答、定时器显示剩余时间。如果再次抢答必须由主持人再次*作"清除"和"开始"状态开关。图面是数字抢答器的报警电路图。
