前言

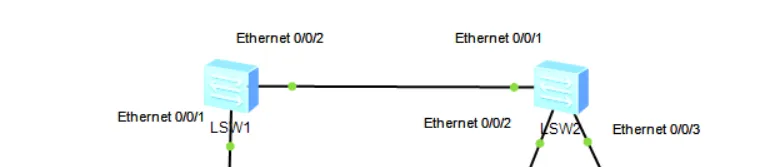

本章将讲述多个虚拟局域网的配置命令和搭建，通过拓扑图的来讲解其相关知识，搭建两个三层交换机S3700-26C-HI和四台PC机的拓扑图，通过设置不同的虚拟局域网来实现通信，如下：

一、 配置多个vlan

打开三层交换机的命令行，在系统视图中输入vlan batch vlan名称...，即可配置多个vlan，当然也可以单个创建vlan。例创建vlan10、vlan20，如下：

[Huawei]vlan batch 10 20

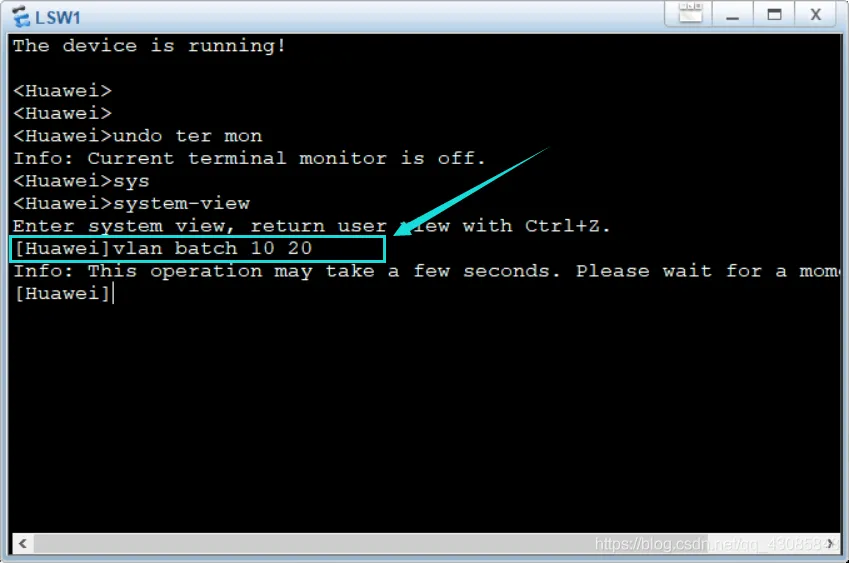

在三层交换机LSW1的命令行中：

二、查看vlan配置情况

在系统视图下，输入命令dis vlan，可查看所有vlan的配置情况。

[Huawei]dis vlan

我们可以查看到创建的vlan10和vlan20配置，如下：

三、 配置接口类型

以太网端口有两种链路类型，分别是Access类型和Trunk类型，其区别如下：

（一）配置Access接口类型

Access 类型的端口：只能属于1 个VLAN，一般用于连接计算机的端口。

access端口一般是untag不打标记的端口,而且一个access vlan端口只允许一个access vlan通过。

这里我们在进入相应的接口视图后，输入命令“port link-type access”，配置access端口。

[Huawei]int eth0/0/1
[Huawei-Ethernet0/0/1]port link-type access

（二）配置Trunk接口类型

Trunk 类型的端口：可以允许多个VLAN 通过，可以接收和发送多个VLAN 的报文，一般用于交换机之间连接的端口。

即trunk一般是打tag标记的,一般只允许打了该tag标记的vlan 通过,所以该端口可以允许多个打tag标记的vlan 通过。

进入相应的接口视图后，输入命令“link-type trunk”，配置Trunk端口。

[Huawei]int eth0/0/2
[Huawei-Ethernet0/0/2]port link-type trunk

四、将端口加入VLAN

（一）Access类型配置

将相应的vlan应用到该access端口上，输入命令“port default vlan vlan名称”，例将eth0/0/1接口加入到vlan10中，如下：

[Huawei]int eth0/0/1
[Huawei-Ethernet0/0/1]port default vlan 10

（二）Trunk类型配置

将相应的vlan应用到该 trunk端口上，输入命令“port trunk allow-pass vlan vlan名称...”，例将eth0/0/2接口加入到vlan10和vlan20中，如下：

[Huawei]int eth0/0/2
[Huawei-Ethernet0/0/2]port trunk allow-pass vlan 10 20

对LSW1和LSW2两个交换机之间的连接配置，并将vlan10和vlan20接入该接口，这里配置要LSW1的eth0/0/2的trunk接口以及LSW2的eth0/0/1的trunk接口，如下：

[Huawei]int eth0/0/2
[Huawei-Ethernet0/0/2]port link-type trunk
[Huawei-Ethernet0/0/2]port trunk allow-pass vlan 10 20

[Huawei]int eth0/0/1
[Huawei-Ethernet0/0/2]port link-type trunk
[Huawei-Ethernet0/0/2]port trunk allow-pass vlan 10 20
