前言

NativeAllocationRegistry是Android 8.0（API 27）引入的一种辅助回收native内存的机制，使用步骤并不复杂，但是关联的Java原理知识却不少
这篇文章将带你理解NativeAllocationRegistry的原理，并分析相关源码。如果能帮上忙，请务必点赞加关注，这真的对我非常重要。

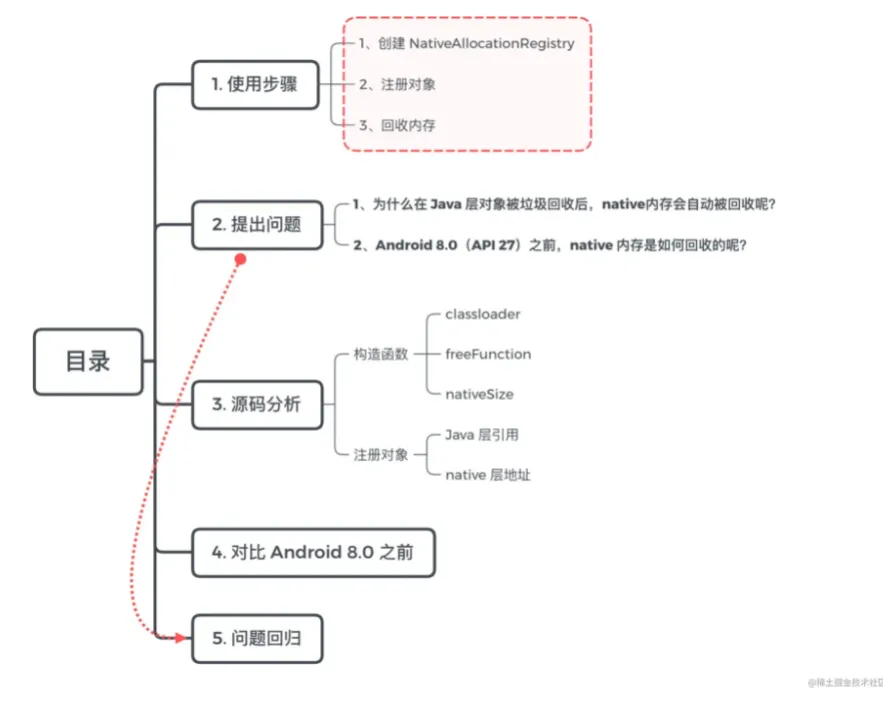

1. 使用步骤

从Android 8.0（API 27）开始，Android中很多地方可以看到NativeAllocationRegistry的身影，我们以Bitmap为例子介绍NativeAllocationRegistry的使用步骤，涉及文件：Bitmap.java、Bitmap.h、Bitmap.cpp

步骤1：创建 NativeAllocationRegistry

首先，我们看看实例化NativeAllocationRegistry的地方，具体在Bitmap的构造函数中：

// # Android 8.0
// Bitmap.java
// called from JNI
Bitmap(long nativeBitmap,...){
    // 省略其他代码...
    // 【分析点 1：native 层需要的内存大小】
    long nativeSize = NATIVE_ALLOCATION_SIZE + getAllocationByteCount();
    // 【分析点 2：回收函数 nativeGetNativeFinalizer()】
    // 【分析点 3：加载回收函数的类加载器：Bitmap.class.getClassLoader()】
    NativeAllocationRegistry registry = new NativeAllocationRegistry(
        Bitmap.class.getClassLoader(), nativeGetNativeFinalizer(), nativeSize);
    // 注册 Java 层对象引用与 native 层对象的地址
    registry.registerNativeAllocation(this, nativeBitmap);
}
private static final long NATIVE_ALLOCATION_SIZE = 32;
private static native long nativeGetNativeFinalizer();
复制代码

可以看到，Bitmap的构造函数（在从JNI中调用）中实例化了NativeAllocationRegistry，并传递了三个参数：

参数	解释
`classLoader`	加载`freeFunction`函数的类加载器
`freeFunction`	回收`native`内存的`native`函数直接地址
`size`	分配的`native`内存大小（单位：字节）

步骤2：注册对象

紧接着，调用了registerNativeAllocation(...)，并传递两个参数：

参数	解释
`referent`	`Java`层对象的引用
`nativeBitmap`	`native`层对象的地址

// Bitmap.java
// called from JNI
Bitmap(long nativeBitmap,...){
    // 省略其他代码...
    // 注册 Java 层对象引用与 native 层对象的地址
    registry.registerNativeAllocation(this, nativeBitmap);
}
// NativeAllocationRegistry.java
public Runnable registerNativeAllocation(Object referent, long nativePtr) {
    // 代码省略，下文补充...
}
复制代码

步骤3：回收内存

完成前面两步后，当Java层对象被垃圾回收后，NativeAllocationRegistry会自动回收注册的native内存。例如，我们加载几张图片，随后释放Bitmap的引用，可以观察到GC之后，native层的内存也自动回收了：

tv.setOnClickListener{
    val map = HashSet<Any>()
    for(index in 0 .. 2){
        map.add(BitmapFactory.decodeResource(resources,R.drawable.test))
    }
复制代码

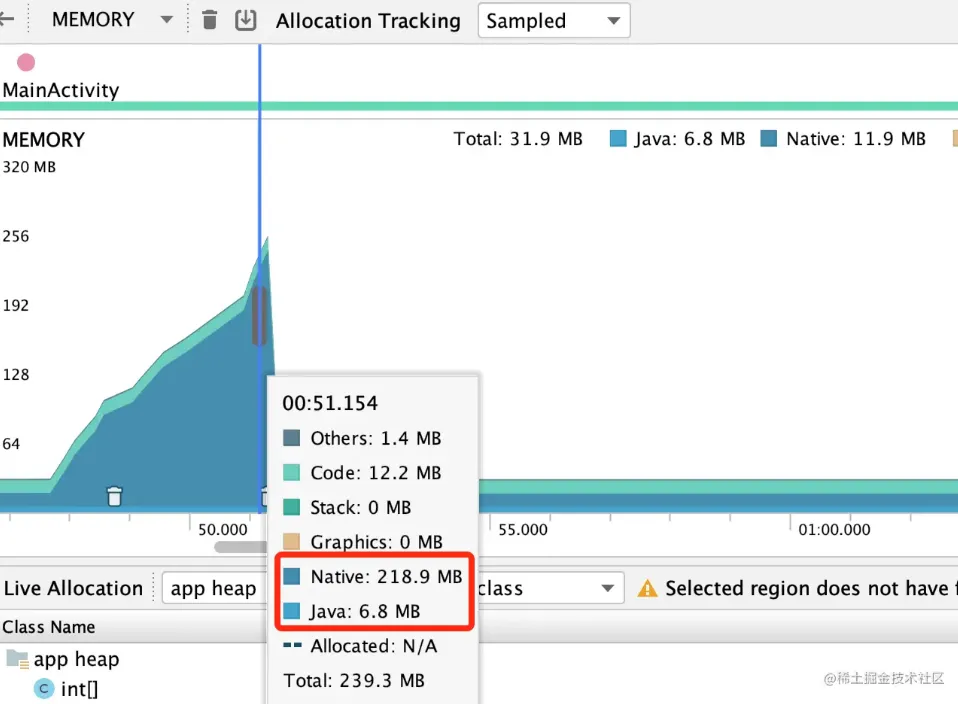

GC 前的内存分配情况 —— Android 8.0

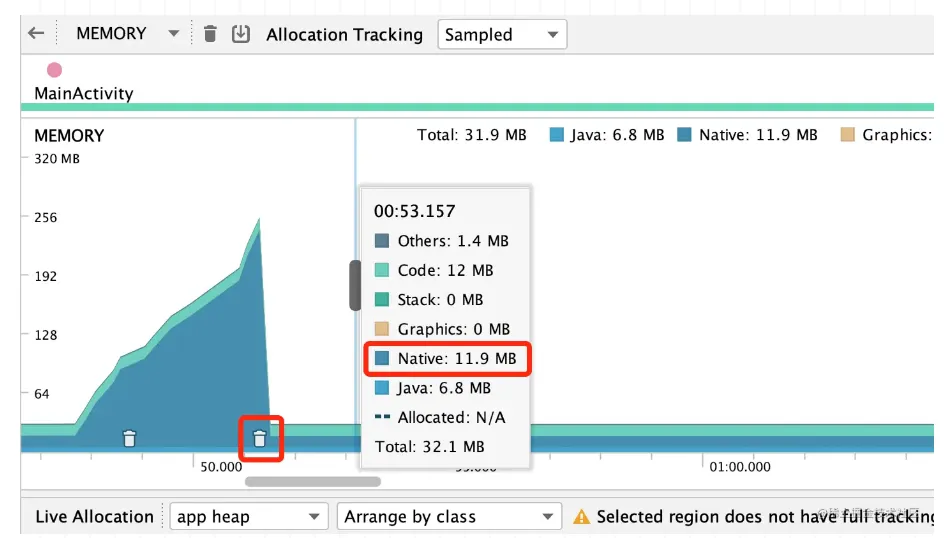

GC 后的内存分配情况 —— Android 8.0

2. 提出问题

掌握了NativeAllocationRegistry的作用和使用步骤后，很自然地会有一些疑问：

为什么在Java层对象被垃圾回收后，native内存会自动被回收呢？
NativeAllocationRegistry是从Android 8.0（API 27）开始引入，那么在此之前，native内存是如何回收的呢？

通过分析NativeAllocationRegistry源码，我们将一步步解答这些问题，请继续往下看。

3. NativeAllocationRegistry 源码分析

现在我们将视野回到到NativeAllocationRegistry的源码，涉及文件：NativeAllocationRegistry.java 、NativeAllocationRegistry_Delegate.java、libcore_util_NativeAllocationRegistry.cpp

3.1 构造函数

// NativeAllocationRegistry.java
public class NativeAllocationRegistry {
    // 加载 freeFunction 函数的类加载器
    private final ClassLoader classLoader;
    // 回收 native 内存的 native 函数直接地址
    private final long freeFunction;
    // 分配的 native 内存大小（字节）
    private final long size;
    public NativeAllocationRegistry(ClassLoader classLoader, long freeFunction, long size) {
        if (size < 0) {
            throw new IllegalArgumentException("Invalid native allocation size: " + size);
        }
        this.classLoader = classLoader;
        this.freeFunction = freeFunction;
        this.size = size;
    }
}
复制代码

可以看到，NativeAllocationRegistry的构造函数只是将三个参数保存下来，并没有执行额外操作。以Bitmap为例，三个参数在Bitmap的构造函数中获得，我们继续上一节未完成的分析过程：

分析点 1：native 层需要的内存大小

// Bitmap.java
// 【分析点 1：native 层需要的内存大小】
long nativeSize = NATIVE_ALLOCATION_SIZE + getAllocationByteCount();
public final int getAllocationByteCount() {
    if (mRecycled) {
        Log.w(TAG, "Called getAllocationByteCount() on a recycle()'d bitmap! "
                    + "This is undefined behavior!");
        return 0;
    }
    // 调用 native 方法
    return nativeGetAllocationByteCount(mNativePtr);
}
private static final long NATIVE_ALLOCATION_SIZE = 32;
复制代码

可以看到，nativeSize 由固定的32字节加上getAllocationByteCount()，总之，NativeAllocationRegistry需要一个native层内存大小的参数，这里就不展开了。关于Bitmap内存分配的详细分析请务必阅读文章：《Android | 各版本中 Bitmap 内存分配对比》

分析点 2：回收函数 nativeGetNativeFinalizer()

// Bitmap.java
// 【分析点 2：回收函数 nativeGetNativeFinalizer()】
NativeAllocationRegistry registry = new NativeAllocationRegistry(
    Bitmap.class.getClassLoader(), nativeGetNativeFinalizer(), nativeSize);
private static native long nativeGetNativeFinalizer();
// Java 层
// ----------------------------------------------------------------------
// native 层
// Bitmap.cpp
static jlong Bitmap_getNativeFinalizer(JNIEnv*, jobject) {
    // 转为long
    return static_cast<jlong>(reinterpret_cast<uintptr_t>(&Bitmap_destruct));
}
static void Bitmap_destruct(BitmapWrapper* bitmap) {
  delete bitmap;
}
复制代码

可以看到，nativeGetNativeFinalizer()是一个native函数，返回值是一个long，这个值其实相当于Bitmap_destruct()函数的直接地址。很明显，Bitmap_destruct()就是用来回收native层内存的。

那么，Bitmap_destruct()是在哪里调用的呢？继续往下看！

分析点 3：加载回收函数的类加载器

// Bitmap.java
Bitmap.class.getClassLoader()
复制代码

另外，NativeAllocationRegistry还需要ClassLoader参数，文档注释指出：classloader是加载freeFunction所在native库的类加载器，但是NativeAllocationRegistry内部并没有使用这个参数。这里笔者也不理解为什么需要传递这个参数，如果有知道答案的小伙伴请告诉我一下~

3.2 注册对象

// Bitmap.java
// 注册 Java 层对象引用与 native 层对象的地址
registry.registerNativeAllocation(this, nativeBitmap);
// NativeAllocationRegistry.java
public Runnable registerNativeAllocation(Object referent, long nativePtr) {
  if (referent == null) {
    throw new IllegalArgumentException("referent is null");
  }
  if (nativePtr == 0) {
    throw new IllegalArgumentException("nativePtr is null");
  }
  CleanerThunk thunk;
  CleanerRunner result;
  try {
    thunk = new CleanerThunk();
    Cleaner cleaner = Cleaner.create(referent, thunk);
    result = new CleanerRunner(cleaner);
    registerNativeAllocation(this.size);
    } catch (VirtualMachineError vme /* probably OutOfMemoryError */) {
        applyFreeFunction(freeFunction, nativePtr);
        throw vme;
        // Other exceptions are impossible.
        // Enable the cleaner only after we can no longer throw anything, including OOME.
        thunk.setNativePtr(nativePtr);
        return result;
}
复制代码

可以看到，registerNativeAllocation (...)方法参数是**Java层对象引用与native层对象的地址**。函数体乍一看是有点绕，笔者在这里也停留了好长一会。我们简化一下代码，try-catch代码先省略，函数返回值Runnable暂时用不到也先省略，瘦身后的代码如下：

// NativeAllocationRegistry.java
// （简化）
public void registerNativeAllocation(Object referent, long nativePtr) {
    CleanerThunk thunk thunk = new CleanerThunk();
    // Cleaner 绑定 Java 对象与回收函数
    Cleaner cleaner = Cleaner.create(referent, thunk);
    // 注册 native 内存
    registerNativeAllocation(this.size);
    thunk.setNativePtr(nativePtr);
}
private class CleanerThunk implements Runnable {
    // 代码省略，下文补充...
}
复制代码

看到这里，上文提出的第一个疑问就可以解释了，原来NativeAllocationRegistry内部是利用了sun.misc.Cleaner.java机制，简单来说：使用虚引用得知对象被GC的时机，在GC前执行额外的回收工作。若还不了解Java的四种引用类型，请务必阅读：《Java | 引用类型》

# 举一反三 #

DirectByteBuffer内部也是利用了Cleaner实现堆外内存的释放的。若不了解，请务必阅读：《Java | 堆内存与堆外内存》

private class CleanerThunk implements Runnable {
    // native 层对象的地址
    private long nativePtr;
    public CleanerThunk() {
        this.nativePtr = 0;
    }
    public void run() {
        if (nativePtr != 0) {
            // 【分析点 4：执行内存回收方法】
            applyFreeFunction(freeFunction, nativePtr);
            // 【分析点 5：注销 native 内存】
            registerNativeFree(size);
        }
    }
  public void setNativePtr(long nativePtr) {
        this.nativePtr = nativePtr;
    }
}
复制代码

继续往下看，CleanerThunk 其实是Runnable的实现类，run()在Java层对象被垃圾回收时触发，主要做了两件事：

分析点 4：执行内存回收方法

public static native void applyFreeFunction(long freeFunction, long nativePtr);
// NativeAllocationRegistry.cpp
typedef void (*FreeFunction)(void*);
static void NativeAllocationRegistry_applyFreeFunction(JNIEnv*,
                                                       jclass,
                                                       jlong freeFunction,
                                                       jlong ptr) {
    void* nativePtr = reinterpret_cast<void*>(static_cast<uintptr_t>(ptr));
    FreeFunction nativeFreeFunction = reinterpret_cast<FreeFunction>(static_cast<uintptr_t>(freeFunction));
    // 调用回收函数
    nativeFreeFunction(nativePtr);
}
复制代码

可以看到，applyFreeFunction(...)最终就是执行到了前面提到的内存回收函数，对于Bitmap就是Bitmap_destruct()

分析点 5：注册 / 注销native内存

// NativeAllocationRegistry.java
// 注册 native 内存
registerNativeAllocation(this.size);
// 注销 native 内存
registerNativeFree(size);
// 提示：这一层函数其实就是为了将参数转为long
private static void registerNativeAllocation(long size) {
    VMRuntime.getRuntime().registerNativeAllocation((int)Math.min(size, Integer.MAX_VALUE));
}
private static void registerNativeFree(long size) {
    VMRuntime.getRuntime().registerNativeFree((int)Math.min(size, Integer.MAX_VALUE));
}
复制代码

向VM注册native内存，比便在内存占用达到界限时触发GC，在该native内存回收时，需要向VM注销该内存量

4. 对比 Android 8.0 之前回收 native 内存的方式

前面我们已经分析完NativeAllocationRegistry的源码了，我们看一看在Android 8.0之前，Bitmap是用什么方法回收native内存的，涉及文件：Bitmap.java (before Android 8.0)

// before Android 8.0
// Bitmap.java
private final long mNativePtr;
private final BitmapFinalizer mFinalizer;
// called from JNI
Bitmap(long nativeBitmap,...){
    // 省略其他代码...
    mNativePtr = nativeBitmap;
    mFinalizer = new BitmapFinalizer(nativeBitmap);
    int nativeAllocationByteCount = (buffer == null ? getByteCount() : 0);
    mFinalizer.setNativeAllocationByteCount(nativeAllocationByteCount);
}
private static class BitmapFinalizer {
    private long mNativeBitmap;
    private int mNativeAllocationByteCount;
    BitmapFinalizer(long nativeBitmap) {
        mNativeBitmap = nativeBitmap;
    }
    public void setNativeAllocationByteCount(int nativeByteCount) {
        if (mNativeAllocationByteCount != 0) {
            // 注册 native 层内存
            VMRuntime.getRuntime().registerNativeFree(mNativeAllocationByteCount);
    }
        mNativeAllocationByteCount = nativeByteCount;
        if (mNativeAllocationByteCount != 0) {
            // 注销 native 层内存
            VMRuntime.getRuntime().registerNativeAllocation(mNativeAllocationByteCount);
        }
    }
    @Override
    public void finalize() {
        try {
            super.finalize();
        } catch (Throwable t) {
            // Ignore
        } finally {
            setNativeAllocationByteCount(0);
            // 执行内存回收函数
            nativeDestructor(mNativeBitmap);
            mNativeBitmap = 0;
        }
    }
}
private static native void nativeDestructor(long nativeBitmap);
复制代码

如果理解了NativeAllocationRegistry的源码，上面这段代码就很好理解呀！

共同点：

分配的native层内存需要向VM注册 / 注销
通过一个native层的内存回收函数来回收内存

不同点：

NativeAllocationRegistry依赖于sun.misc.Cleaner.java
BitmapFinalizer依赖于Object#finalize()

我们知道，finalize()在Java对象被垃圾回收时会调用，BitmapFinalizer就是利用了这个机制来回收native层内存的。若不了解，请务必阅读文章：《Java | 谈谈我对垃圾回收的理解》

再举几个常用的类在Android 8.0之前的源码为例子，原理都大同小异：Matrix.java (before Android 8.0)、Canvas.java (before Android 8.0)

// Matrix.java
@Override
protected void finalize() throws Throwable {
    try {
        finalizer(native_instance);
    } finally {
        super.finalize();
    }
}
private static native void finalizer(long native_instance);
// Canvas.java
private final CanvasFinalizer mFinalizer;
private static final class CanvasFinalizer {
    private long mNativeCanvasWrapper;
    public CanvasFinalizer(long nativeCanvas) {
        mNativeCanvasWrapper = nativeCanvas;
    }
    @Override
    protected void finalize() throws Throwable {
        try {
            dispose();
        } finally {
            super.finalize();
        }
    }
    public void dispose() {
        if (mNativeCanvasWrapper != 0) {
            finalizer(mNativeCanvasWrapper);
            mNativeCanvasWrapper = 0;
        }
    }
}
public Canvas() {
    // 省略其他代码...
    mFinalizer = new CanvasFinalizer(mNativeCanvasWrapper);
}
复制代码

5. 问题回归

NativeAllocationRegistry利用虚引用感知Java对象被回收的时机，来回收native层内存
在Android 8.0 (API 27)之前，Android通常使用Object#finalize()调用时机来回收native层内存
