《趣学CCNA——路由与交换》——6.1节Cisco设备的管理与配置

简介:
+关注继续查看

本节书摘来自异步社区《趣学CCNA——路由与交换》一书中的第6章,第6.1节Cisco设备的管理与配置,作者 田果 , 彭定学,更多章节内容可以访问云栖社区“异步社区”公众号查看

6.2 Cisco设备的管理与配置
趣学CCNA——路由与交换

6.2.1 通过Console接口连接网络设备
当我们启动Cisco设备后,所面对的是一个完全没有配置过的设备。如果我们需要让它完成某些任务,就必须对它进行配置。在这里,我们介绍最为常用的一种配置方式,那就是通过连接图6-2所示的Console接口对设备进行管理。

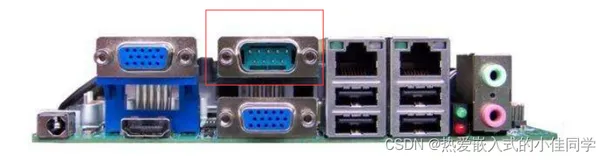

当然,通过电脑连接Console接口,需要一根数据线,干这事儿的数据线业内俗称Console线。这类线一端是一个RS-232的DB-9接口(串口),用来连接咱们的电脑;另一端是RJ-45接头(水晶头),用来连接Cisco设备的Console接口,如图6-6所示。如果您没有Console线,劝您入职前上网淘一根。这种线用不着自己去做,便宜的Console线十来块钱人民币就可以入手,还免去了自己查询线序制作接头之苦,省力省心。


b6bc8f2a2a264898eb1fa2761a057e22b58e060c

注释:
笔记本刚开始飞入国内的寻常百姓家差不多是1998年前后的事儿。那会儿的笔记本很多都带软驱。要是能买到一个6斤以内的笔记本,肯定属于超轻量级。不知道从什么时候起,笔记本就开始进入“拼薄”的年代。渐渐地,软驱没有了;然后,串口也没有了;再后来,光驱没有了;现在,很多电脑干脆连RJ-45接口都没有了。好在USB接口还在,如果您的笔记本是08年之后买的,您就几乎肯定需要添置一个USB转RS-232的转接头/转接线,这样您的笔记本才能连接上Console线,如图6-7所示。


0d8782d2d772ca2c4c9cdc68a3add75537ccb184

如图6-8所示,我们首先需要将建立连接的协议(Protocol)选择为串口(Serial)。

Protocol(协议):串口(Serial)。
然后,就会看到如下的选项。

Port(端口):这里需要选择连接网络设备的端口号,我们稍后说明。
波特率(Baud rate):选择9600。
数据位(Data bits):选择8。
奇偶校验(Parity):选择None。
停止位(Stop bits):选择1。
注释:
上面的设置在国内外各类图书中常常被简称为“96008N1”。
现在来回答刚刚遗留的问题:我们不知道这个由USB转出来的串行接口序号,那么在图6-8中,Port这个下拉框中应该怎么选择?

此时,我们需要打开这台电脑Windows系统的“控制面板”,选择“系统”,进入“设备管理器”。然后点开“端口”这一项,就可以看到这个USB串口的编号,在图6-9所示的设备管理器中,我们可以看到这个串口的编号是COM4,这就是图6-8中我们在Port的下拉菜单中选择了COM4的原因。


ed476cce17233075c597ac1e65e0753050d217d4

完成图6-8的设置后,我们就可以点击Connect(连接),建立这台笔记本与网络设备之间的通信了。从下一节开始,我们即将进入Cisco设备操作系统(Cisco IOS)的环节,来学习如何管理这些网络设备。

注释:
物理线路连接上了,敲回车键,屏幕上会有弹出字符。如果没有,去掉图6-8上的RTS/CTS的勾再试试。如果还不弾字符,果断换线再试,因为市场上的伪劣线缆实在不少。

6.2.2 Cisco网络设备的基本配置
就像我之前说的那样,专业技术人员对美的需求一般都是会被忽略的。所以,对于此前从来没有接触过这个行业的读者,如果您竟然指望能够通过虚拟终端的界面,看到什么华丽的视觉甚至音响效果,您一定会大感失望——此IOS非彼iOS。事实上,您通过虚拟终端软件看到的Cisco IOS系统只会有各种字符,管理人员需要通过键盘向设备输入命令来要求它实现某项功能,因此管理人员需要熟悉各个功能所对应的命令。这种类型的界面统称为命令行界面,简称CLI界面。

当然,我在第一次接触IOS系统的时候,还是比较适应这种操作环境的,毕竟我最开始使用个人电脑时,用的操作系统就是命令行界面的DOS。同时,我也希望告诉每一位读者,专业设备使用命令行界面对于我们是极为有利的,它不仅可以提高行业门槛,让专业人员和业余人员之间产生一条巨大的鸿沟,而且可以方便我们的操作。我的经验是,功能越丰富的设备,命令行界面就越友好。因为对于一个功能极其复杂的系统,通过图形化界面找到可以配置某个功能的“路径”,经常会比在命令行界面找出能够实现某个功能的“命令”要更麻烦。

设备的启动过程
书接上文,在点击了Connect按钮之后,我们打开设备背面的电源,虚拟终端的窗口中就会显示出这台设备的启动信息。这个过程如例6-1所示。

例6-1 Cisco IOS的启动

System Bootstrap, Version 12.1(3r)T2, RELEASE SOFTWARE (fc1)
Copyright (c) 2000 by cisco Systems, Inc.
C2600 platform with 32768 Kbytes of main memory
program load complete, entry point: 0x80008000, size: 0x8ceb78
Self decompressing the image :
######################################################################################################################################################### [OK]
Smart Init is disabled. IOMEM set to: 10
Configured I/O memory percentage was too large. Using 10 percent iomem.
              Restricted Rights Legend
Use, duplication, or disclosure by the Government is
subject to restrictions as set forth in subparagraph
(c) of the Commercial Computer Software - Restricted
Rights clause at FAR sec. 52.227-19 and subparagraph
(c) (1) (ii) of the Rights in Technical Data and Computer
Software clause at DFARS sec. 252.227-7013.
           cisco Systems, Inc.
           170 West Tasman Drive
           San Jose, California 95134-1706
Cisco Internetwork Operating System Software
IOS (tm) C2600 Software (C2600-IPBASE-M), Version 12.3(5a), RELEASE SOFTWARE (fc1)
Copyright (c) 1986-2003 by cisco Systems, Inc.
Compiled Tue 25-Nov-03 05:59 by kellythw
Image text-base: 0x80008098, data-base: 0x80F002E0
cisco 2620 (MPC860) processor (revision 0x600) with 29696K/3072K bytes of memory.
Processor board ID JAD052306CS (1393757906)
M860 processor: part number 0, mask 49
Bridging software.
X.25 software, Version 3.0.0.
Basic Rate ISDN software, Version 1.1.
1 FastEthernet/IEEE 802.3 interface(s)
1 Serial network interface(s)
1 ISDN Basic Rate interface(s)
32K bytes of non-volatile configuration memory.
16384K bytes of processor board System flash (Read/Write)
         --- System Configuration Dialog ---
Would you like to enter the initial configuration dialog? [yes/no]:

在上面的启动过程中,我们可以看到很多的井号(#),这些井号表示设备正在将IOS系统从Flash中解压并加载到RAM中。除了IOS系统,RAM要加载的东西还包括系统的配置文件,只不过配置文件不是从Flash中加载,而是从NVRAM中加载。下面我来解释一下。

上文咱们说过,NVRAM中记录的信息不会丢失,所以才叫“非易失存储器”。反观RAM,RAM中记录的信息在每次设备重启或关闭时都会清零。打个比方,RAM中的配置就像没有存盘的游戏进度,虽然有效,但由于RAM每次重启都会清空,因此只在当前有效,所以保存在RAM中的配置称为运行配置文件( running-config ),这些配置即时生效,重启失效;而NVRAM中记录的信息就像玩家存的盘,它是管理员保存的配置数据,这些数据记录着他/她截止到上次保存配置之前所执行的配置。这些配置在系统重启后还会保留,而且会在重启时加载到RAM中在重启后生效,因此称为启动配置文件( startup-config )(当然,我们可以选择设备重启时是否将NVRAM中的配置加载到RAM中)。而Cisco设备启动的第3步,就是定位并运行启动配置文件。在这个过程中,设备会将NVRAM中的启动配置文件加载到RAM中作为运行配置文件。

如例6-1所示,在启动信息中,我们可以了解到很多关于这个设备的信息,包括设备的型号(Cisco 2600)、IOS的版本(Version 12.3(5a)),以及各种存储器的容量、设备包含的接口等。在这些信息的最后,设备会询问我们是否进入初始配置对话框。一般情况下我们不会进入初始配置,因此这时我们应该输入no,或者n。当然,如果您对于初始配置对话框会引导用户配置哪些信息感兴趣,可以尝试回答yes(或者y)进去看一看。不过,读懂设备的引导信息需要初中水平的英语阅读能力。如果您看烦了,或者不小心进入了初始配置对话框,可以立刻按Ctrl+C退出。

如果我们选择不进入初始配置对话框,就会登录这台设备,如图6-10所示。


d5208d2324fa654697beb18ce0f6383f4bbd2d1d

友好的__IOS
对于不适应命令行界面的读者来说,Cisco IOS系统很可能看起来不太可爱。当然,您现在合上书转行还来得及,但我相信任何一个能够体现人们价值的行业都不会太简单,太好上手。所以,我们这一部分的主旨就是帮助广大读者“从命令行界面的绝望之岭劈出一块有爱的希望之石”。

简化命令
读者大概发现了,我们在图6-12中仅仅输入了conf t。说好的configure terminal呢?事实上,Cisco IOS系统支持管理员输入简化的命令,因此输入conf t就可以实现命令configure terminal的功能。

既然如此,输入c t不是更省事儿吗?您或许想问。

不能这样做的问题在于,在全局配置模式下,c打头的命令太多了,绝不止configure这一个。所以,如果您只输入到c这个字母,系统就搞不清您输入的这个c,是指使用其中的哪条命令。说得具体一点,管理员要想清楚地告诉设备,自己希望实现哪条命令,就至少要把命令输入到没有歧义的那一个字母。

不过,如果您敲的命令对设备来说有歧义,设备是会告诉您这条命令存在歧义的。此时,设备会提示“% Ambiguous command:”,冒号后面跟着这条有歧义的命令。而“Ambiguous command”这两个词儿直译过来就是“这条命令有歧义”。

你看,命令行界面也挺友好的吧?

当然,这么友好的界面一定为我们提供了某种方法,可以让我们检验目前输入的内容对于设备而言是否已经足以消除歧义,这种方法就是在输入时按下键盘上的Tab 键。此时,如果您输入的信息已经足以消除歧义,那么在按下Tab键之后,IOS就会帮您把这个关键字补全;如果还不完整,IOS就不会做出任何反应。

帮助机制
不知道现在的模式能够实现哪些功能?不知道自己输入的命令错在哪里?不想重复输入类似的命令?问问Cisco IOS,也许它提供的帮助机制可以帮您解忧。这个帮助机制可以为管理员提供下列功能:

上下文关联帮助;
错误信息提示;
之前命令保存区。
下面咱们挨个儿来介绍上面这三项功能。首先,我们从上下文关联帮助说起。

相较于图形化界面,Cisco IOS命令行界面最大的麻烦在于管理员需要记住实现某项功能的命令,以及可以使用这条命令的配置模式。所以说,如果我们可以在进入某个配置模式的时候,就一目了然地看到这个模式能够实现的所有功能,那我们简直就可以把命令行界面当图形化界面来用了,不是吗?

Cisco IOS确实提供了这样的功能,而且使用起来十分简单。我们只需要在相应的配置模式下输入一个问号(?),就可以看到这个模式下可以使用的命令关键字,如图6-13和图6-14所示。同时IOS还会在这个关键词后面附上一句话,来解释这条命令的功能。不过,读懂这句话同样需要初中水平以上的英语阅读能力。


42363e3d2331c69cb8c4a1a1183f1045aa5ba1bd


d18fc30da97dd99cbc1e580c59e73ca3a2661c61

这句提示语翻译过来的意思是:“如果您输入的是某条命令或者某台计算机的名称,这个词我(IOS)识别不了,这也有可能是因为我找不到这台计算机的地址”。这句话好像不太好理解,输入错了命令跟计算机地址有啥关系?下面我来简单解释一下。

除了命令关键词之外,管理员也有可能会在命令行中将某台设备的主机名与命令关键词结合起来输入。所以,在管理员输入了一条命令之后,如果设备发现某个词自己无法找到匹配的命令关键词,它就会认为这是某台设备的主机名,于是它就会把这个词当成一个主机名去向域名服务器(DNS)进行查询,希望DNS服务器告诉自己这个主机名所对应的地址。这个过程可不是在设备本地查询,因此速度比较“坑爹”,而且覆水难收,中间的过程您还打断不了,只能等待设备查询完成才能继续操作。所以,如果您手比较潮,经常会敲错命令中的某些字母,然后看也不看直接回车,而您的网络中又根本没有DNS服务器,那设备就会时常发起查询,而且这些查询根本就是白费功夫。所以,在网络中没有 DNS 服务器 的时候,管理员经常会在全局配置模式下输入命令 no ip domain-lookup 来制止设备对未知命令发起域名查询。

说完了错误信息提示,我们最后说说“之前命令保存区”。这个功能的作用是,当管理员希望再次使用前面配置过的命令时,可以通过键盘上的上下方向键来查找此前输入的命令。

当然,如果您希望修改那条命令中的某些参数,那就难免需要移动光标,表6-1是我们在配置设备时比较常用的快捷键。使用频率最多的是表中的第1个和第2个快捷键。如果其他的记不住,完全可以用键盘的箭头键和删除键来代替,不过最好别偷懒,艺多不压身。


f9bf2029be0eb0fb2c892a96618b82d145e87633

注释:
在介绍某项功能所对应的命令时,我们会用黑体字表示这条命令的关键字,而斜体字表示命令的变量。这是后面介绍所有命令时的通用做法,读者会渐渐熟悉。
注意,我们把路由器命名为yeslab,是因为这本书是由YESLAB的讲师所编写的。因此在书里经常出现YESLAB可以强化读者的品牌认知,实现广告宣传的效果,最终达到让读者来YESLAB报名学习的目的(你还敢说得再直白点吗?)。在真实的工程项目中,我们不推荐读者给设备起这种毫无意义的名称。

当然,我不是说yeslab这个名称毫无意义,而是说这样的名称没有向管理员提供关于这台设备的任何有用信息。在命名设备的时候,我们至少应该标识出这是一台什么类型的网络设备,有时还要说明这台设备所属的分支机构所在地或者部门。如果该网络中有多台同类设备,还要对设备进行编号。说白了,在使用中,您把设备命名成R1,都比把它以您的企业命名要合理。至少,看到这个名称您就能知道这台设备是一台路由器。

您或许会觉得疑惑:难道我用Console线连接的是什么设备我自己都不知道吗?干嘛还需要通过设备的名称告诉我自己?

还记得我在引出图6-3的时候,埋下的那个伏笔吗?其实,那个问题的答案一点都不出人意料:路由器、交换机这类网络设备当然也可以通过转发数据的接口对设备进行管理。通过这种方式,人们可以远程对设备进行管理。这是一种最为常用的管理方式。远程管理设备时,工程师的工作方式常常是坐在办公室(而不是机房),用面前的大屏幕台式机(而不是11英寸屏笔记本)管理大量远在某地机房的设备。也就是说,您根本不需要去接触正在被管理的那些物理设备,您甚至有可能根本就接触不到那些设备。此时,您连续进行配置的设备一多,经常会产生一种飘(tou)飘(yun)欲(nao)仙(zhang)的感觉,恍惚间搞不清自己目前登录的是哪一台设备。这时候,配置模式标识符前面那个鲜艳的主机名绝对比一盒清凉油管用得多。至于远程管理设备的具体方法,我们还是要留到下一章再说,这里算是填上图6-3前面挖的坑。

给设备设置标语
给设备设置标语是一个严肃的话题,和给自媒体(Facebook、微博等)首页设置标语有显著区别。我们在这里设置的标语,是设备提示给管理员的信息,这些信息提供的是提示功能。设置标语需要在全局配置模式下完成,命令为banner。b anner这个命令后面可以跟几种不同的关键字,这些关键字的作用是规定设备显示这个标语的情形。比如banner login就是设置用户登录设备时显示的标语。再比如banner motd则是设置每日标语( Message-Of-The-Day ) ,这个标语会在登录标语之前显示给登录设备的人。比如,如果我们想要设置“welcome!”这个motd标语,具体的配置方法如图6-19所示。


0aa3a4dce710a3f81b1a099786f60d4b0e6765c9

在图6-20中,我们可以看出接口配置模式的提示符是(config-if)#。if在这里当然不是“如果”的意思,而是接口(interface)的缩写,所以config-if这个提示符表示目前这个模式是在配置设备的接口。

虽然这个提示符明确地告诉了我们目前处于接口配置模式,但是从这个提示符看不出来我们正在配置哪个接口,甚至连这个接口是一个串行接口还是以太网接口都看不出来,这就要求管理员在配置时一定要保持神志清醒。

设置Console密码
时至今日,大多数企业的业务都是高度依赖网络通信的。换句话说,网络如果中断,这些企业的业务有可能就会彻底瘫痪。遗憾的是,网络对于这些企业的重要性,并没有让所有企业提升它们对于设备安全的重视程度。

虽然前面曾经说过,路由器、交换机等网络设备都应该摆放在“非请勿入”的机房重地,但除了专业的网络服务供应商的机房和少数企业的重要机房之外,大多数安置网络设备的机房提供给这些设备的安全措施仍然是一把20世纪90年代的挂锁,再好一点的换成电子锁或者装个防盗门,再好一点的还会装个监控摄像,但还有很多企业甚至根本没有提供保护措施,人人可以自由穿梭于机房。也就是说,任何人只要找到一根Console线,就可以对这些网络设备的配置进行修改,然后拍屁股走人。这个过程哪怕只有几分钟,而且那个“任何人”的技术水准很菜,造成的破坏都有可能是灾难性的。

所以,如果我们能够要求通过Console接口连接到设备的用户进行密码验证,就可以在很大程度上消除这个风险。毕竟对于绝大多数未经授权私自登录这台设备的人而言,他们一旦发现登录需要密码,就会立刻放弃尝试。

要求通过Console口连接进来的用户进行密码认证,需要先从全局配置模式下进入 C onsole 线路配置模式, 命令是 line console 0(因为只有一个Console口)。接下来,需要使用命令“ password密码”来设置 登录 密码;最后还要使用命令 login 要求端口实施登录认证。综上所述,将这台路由器的C onsole接口密码设置为cisco的全部过程如图6-21所示。


a18a6898ce5dc8e61ac81dad274f5969d281ad88

在图6-23中,管理员正在试图输入conf t进入全局配置模式,结果被突然间弹出的日志消息打断。要想避免这种情况,可以进入Console线路配置模式,输入命令logging synchronous。

设置虚拟终端密码
除了通过Console连接之外,管理员也可以通过T elnet协议来远程管理设备。所以我们在前面提到过,管理员也可以通过传输接口,对设备发起远程管理。

注释:
为了方便后面的介绍,这里顺便介绍两个术语。当 管理设备 的流量 与设备传输 的 流量都 通过相同的接口进入设备时,我们 就 称这种管理方式为 带内 管理 ,比如管理员通过Telnet协议远程管理设备时,管理设备的流量当然也是通过传输信息的接口流入设备的,而专门用于管理的那些接口(Console接口、AUX接口)根本就没有接线;反之,当管理设备的流量 由 独立于传输流量的渠道进入设备时,我们称 这种 管理方式为 带外 管理。通过Console线连接Console口来管理设备就是典型的带外管理。
相比使用Console线管理设备,远程管理设备显然门槛更低。一个人要想拿Console线本地管理设备,他/她至少得先有资格进入设备所在的那个院落,然后还要有资格进入设备所在的那栋大楼,最后也要有资格进入设备所在的那个房间。总而言之,如果有人通过Console口连接的方式篡改了设备的配置,仅仅让网络负责人进行检讨是远远不够的,这家企事业机构对外来人员和内部人员的管理制度肯定存在漏洞。而远程管理则不同。理论上,只要手头有台能连上网的计算机,每个人都可以对其他设备发起远程管理。所以,要想让一台 Cisco IOS 系统的设备接受远程管理,就要先设置好认证远程用户身份的密码。配置远程登录密码的方式和配置Console连接密码的方式极为相似,如图6-24所示。


fbcda41b2c5d25b7b73b9dbfe907a96065455b44

通过Console口连接到设备的时候,有可能会遇到无操作登出时间(超时时间)和输入时被日志消息打断的问题。通过Telnet协议远程管理,如果也遇到这样的问题怎么办呢?

在这里推荐读者在 vty 线路配置模式中,尝试使用一下“其他线路配置模式的命令”小节中介绍的那两条命令,看看那两条命令能不能用于 vty 线路配置模式中。

设置特权模式密码
从用户模式进入特权模式,再从特权模式进入全局配置模式的过程,也是管理员的权限从几乎什么都做不了,到几乎什么都可以做的过程。在特权模式,管理员的权限就已经明显高于用户模式。因为在特权模式下,管理员的权限已经让他们可以随意地查看设备信息。有时,我们并不反对一些设备管理员能够登录到设备的用户模式,但是却很不希望他们进入特权模式。这时,我们就可以通过设置特权模式的密码,让设备管理员在从用户 模式 进入特权模式时, 提供 自己的身份 以 供设备认证。

配置特权模式密码的方法相当简单,管理员只需在全局配置模式下输入命令“enable password密码”即可。比如,如果我们想把特权模式的密码设置为cisco,就可以参照图6-26的方法进行设置。


2e7c2f17282e82c69402603e6ebcc166256bf4e7

既然说到了查看信息的问题,下面我们就来介绍如何在Cisco IOS系统中查看一些关键信息。

查看设备/系统信息
在本节,我们介绍的内容还是Cisco IOS系统中的一些命令,但这些命令的功能不再是修改设备的配置,而是查看设备的一些重要信息。当然,Cisco IOS系统中的信息相当丰富,因此查看这些信息的命令也是不胜枚举。我们在这里仅介绍几个最为常用的命令,至于查看设备和系统信息的其他命令,会在用到它们的时候再进行介绍。

首先咱们先来说说图6-27和图6-29所示的信息是怎么显示出来的。

此前我们说到过,管理员配置的信息会保存进RAM中。由于这部分信息重启就会消失,因此称为运行配置文件,也就是当前生效的配置文件。在Cisco IOS系统中,查看任何信息基本都是在用户模式下使用show命令进行查看。比如,如果我们要查看设备的运行配置文件,就可以使用命令show running-config来实现,如例6-2所示。

例6-2 show running-config的输出信息

R1#show running-config
Building configuration...

Current configuration : 757 bytes
!
version 15.2
service timestamps debug datetime msec
service timestamps log datetime msec
!
hostname R1
!
boot-start-marker
boot-end-marker
!
!
!
no aaa new-model
!
!
!
!
!
!
no ip domain lookup
ip cef
ipv6 multicast rpf use-bgp
no ipv6 cef
!
!
multilink bundle-name authenticated
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface FastEthernet0/0
 no ip address
 shutdown
 duplex full
!
interface FastEthernet1/0
 no ip address
 shutdown
 speed auto
 duplex auto
!
interface FastEthernet1/1
 no ip address
 shutdown
 speed auto
 duplex auto
!
ip forward-protocol nd
!
!
no ip http server
no ip http secure-server
!
!
!
!
control-plane
!
!
line con 0
 exec-timeout 0 0
 logging synchronous
 stopbits 1
line aux 0
 stopbits 1
line vty 0 4
 login
!
!
end

在上例中,我们能够清晰地看到设备的配置信息。由于我们查看的是一台空配设备的信息,因此内容相当简单直白,这里不再逐条命令进行介绍。

如果读者读到这里,还能记得设备的启动过程,就会想知道如何查看NVRAM中保存的启动配置文件。其实,查看设备启动配置文件的命令完全可以通过上面的show命令推测出来,这条命令就是show startup-config。这条命令的输出信息如例6-3所示(有简化)。

例6-3 show startup-config的(简化)输出信息

R1#show startup-config
Using 85 out of 129016 bytes!
!
hostname R1
no ip domain lookup
line con 0
exec-timeout 0 0
logging synchronous
上面两条命令显示的信息都是配置命令,也就是管理员自己输入的信息和设备默认的配置信息。下面我们来介绍一条查看设备自身信息的重要命令,这条命令是show version,它的输出信息如例6-4所示。

例6-4 show version的输出信息

R1#show version
Cisco IOS Software, 7200 Software (C7200-ADVENTERPRISEK9-M), Version 15.2(4)S, RELEASE SOFTWARE (fc1)
Technical Support: http://www.cisco.com/techsupport
Copyright (c) 1986-2012 by Cisco Systems, Inc.
Compiled Fri 20-Jul-12 15:03 by prod_rel_team

ROM: ROMMON Emulation Microcode
BOOTLDR: 7200 Software (C7200-ADVENTERPRISEK9-M), Version 15.2(4)S, RELEASE SOFTWARE (fc1)

R1 uptime is 18 minutes
System returned to ROM by unknown reload cause - suspect boot_data[BOOT_COUNT] 0x0, BOOT_COUNT 0, BOOTDATA 19
System image file is "tftp://255.255.255.255/unknown"
Last reload reason: Unknown reason



This product contains cryptographic features and is subject to United
States and local country laws governing import, export, transfer and
use. Delivery of Cisco cryptographic products does not imply
third-party authority to import, export, distribute or use encryption.
Importers, exporters, distributors and users are responsible for
compliance with U.S. and local country laws. By using this product you
agree to comply with applicable laws and regulations. If you are unable
to comply with U.S. and local laws, return this product immediately.

A summary of U.S. laws governing Cisco cryptographic products may be found at:
http://www.cisco.com/wwl/export/crypto/tool/stqrg.html

If you require further assistance please contact us by sending email to
export@cisco.com.

Cisco 7206VXR (NPE400) processor (revision A) with 245760K/16384K bytes of memory.
Processor board ID 4279256517
R7000 CPU at 150MHz, Implementation 39, Rev 2.1, 256KB L2 Cache
6 slot VXR midplane, Version 2.1

Last reset from power-on

PCI bus mb0_mb1 (Slots 0, 1, 3 and 5) has a capacity of 600 bandwidth points.
Current configuration on bus mb0_mb1 has a total of 600 bandwidth points.
This configuration is within the PCI bus capacity and is supported.

PCI bus mb2 (Slots 2, 4, 6) has a capacity of 600 bandwidth points.
Current configuration on bus mb2 has a total of 0 bandwidth points
This configuration is within the PCI bus capacity and is supported.

Please refer to the following document "Cisco 7200 Series Port Adaptor
Hardware Configuration Guidelines" on Cisco.com <http://www.cisco.com>
for c7200 bandwidth points oversubscription and usage guidelines.


3 FastEthernet interfaces
125K bytes of NVRAM.

65536K bytes of ATA PCMCIA card at slot 0 (Sector size 512 bytes).
8192K bytes of Flash internal SIMM (Sector size 256K).
Configuration register is 0x2102

如上面的例子所示,这条命令可以给管理员提供设备的硬件构成、IOS系统的版本等大量信息。如果作一个类比的话,这条命令提供给管理员的信息多少有点类似于在Windows系统中打开“控制面板”中的“系统”一项时看到的信息。这些内容可以帮助管理员更好地了解这台设备的情况。

值得一提的是,这条命令显示的信息中包含了Configuration register这么一项(见阴影部分)。这一项在国内翻译为“寄存器值”,这个数值的作用会在后面进行介绍,这里先提出来引起读者的注意。

本章介绍的最后一条show命令的功能是查看与接口有关的信息。这条命令就是“show interface_接口类型____接口编号_”。比如,当管理员希望查看f0/0口的信息时,对应的命令就是show interface f0/0。这条命令的输出信息如例6-5所示。

例6-5 show interface f0/0的输出信息

R1#show interfaces fastEthernet 0/0 FastEthernet0/0 is administratively down, line protocol is down Hardware is DEC21140, address is ca00.e020.0000 (bia ca00.e020.0000) MTU 1500 bytes, BW 100000 Kbit/sec, DLY 100 usec, reliability 255/255, txload 1/255, rxload 1/255 Encapsulation ARPA, loopback not set Keepalive set (10 sec) Full-duplex, 100Mb/s, 100BaseTX/FX ARP type: ARPA, ARP Timeout 04:00:00 Last input never, output never, output hang never Last clearing of "show interface" counters never Input queue: 0/75/0/0 (size/max/drops/flushes); Total output drops: 0 Queueing strategy: fifo Output queue: 0/40 (size/max) 5 minute input rate 0 bits/sec, 0 packets/sec 5 minute output rate 0 bits/sec, 0 packets/sec 0 packets input, 0 bytes Received 0 broadcasts (0 IP multicasts) 0 runts, 0 giants, 0 throttles 0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored 0 watchdog 0 input packets with dribble condition detected 0 packets output, 0 bytes, 0 underruns 0 output errors, 0 collisions, 0 interface resets 0 unknown protocol drops 0 babbles, 0 late collision, 0 deferred 0 lost carrier, 0 no carrier 0 output buffer failures, 0 output buffers swapped out ```

通过这条命令,我们可以看到一个接口的地址信息、一些统计数据,等等。其中,这条命令的第一行,常常是管理员查看的重点。说得再具体一点,当一个接口本应处于工作状态,管理员却发现它并没有工作的时候,经常需要通过这条信息来判断具体的原因。

概括地说,这条命令可能的显示结果主要包括5种。我们下面分别来介绍一下这个显示信息代表的含义。

FastEthernet 0/0 is up, line protocol is up:这是最好的显示结果,表示这个接口工作一切正常。相当于试纸显示您试孕成功。
FastEthernet 0/0 is administratively down, line protocol is down:这是第二理想的结果。如果出现这个结果,大部分情况下,您只需要进入到这个接口的接口配置模式下,把接口打开,问题就能解决。这就相当于医生告诉您,您可以调整好心态,回家试孕。
FastEthernet 0/0 is down, line protocol is down:这种情况和上一种差不多。如果出现这种情况,很有可能的结果是,您发现对端端口的状态是administratively down。这时,您只要打开对端端口,这里的问题也就迎刃而解了。这就相当于医生告诉您,回家做做您先生的思想工作。
FastEthernet 0/0 is up, line protocol is down:这是第三理想的结果。这表示物理层的工作是正常的,但是有某些原因导致线路协议未启动,比如链路两端接口的某些参数不匹配或者设置不当。类似于医生告诉您,您可以排除器质性的问题,但是想知道具体原因还得进一步检查。同时,这位大夫还找补了一句:最好有空请您先生也来检查一下。
FastEthernet 0/0 is down, line protocol is down (disable):这种显示结果比较糟糕,如果不是线路连接的问题,那就是链路双方中有某一方接口出了问题,总之问题出在物理层上。这就相当于医生说:如果您接受不了手术,那领养一个也是一样的。
到目前为止,我们已经介绍了很多关于Cisco IOS设备的基本命令。在上文的介绍中,虽然读者可以通过图示中默认的主机名看出,我用来演示的设备是一台路由器,但是我并没有刻意指明这台设备是一台路由器还是一台交换机,因为上述命令在这两类设备上的配置,是几乎没有区别的。

在本章的最后,我需要专门用一小段文字,介绍一下路由器串行接口(Serial Interface)的配置方式,因为它确实和配置以太网口有一定的差别。

路由器串行接口的配置
路由器的串行接口在配置时与普通的以太网接口(如e0/0或f0/0)存在一点小小的差异。因为通过一条线缆相连的两个串行接口并不是完全平等的,它们分为一个 DTE 接口和一个 DCE 接口。

DCE 的全称叫做数据通信设备,而 DTE 则叫做数据终端设备。从名字上就能听出来,DCE似乎更像是通信的主导方,DTE则有点像通信的接收方;DCE更像是标准的制定方,DTE则更像是标准的采纳方,而事实也是如此。在两个串行接口进行通信时,通信实现的前提是这两个接口必须采用相同的时钟频率进行通信。因此,这就要求其中一个接口在通信的过程中扮演庄家的角色,它负责告诉对面的接口,两边使用什么样的时钟频率进行通信。这个庄家接口就是DCE接口。

路由器的接口本身并不会天然决定这个接口是一个DCE接口还是一个DTE接口,它是DCE还是DTE取决于连接它的那根串行线缆。对于管理员来说,这个接口是 DTE 还是 DCE 可以通过命令“show controller接口编号”进行查看。如果我们看到这是一台DCE设备,并且希望它和对端进行通信,在这个接口的接口配置模式下就必须要额外添加一条命令,用来向对端的接口通告通信的时钟频率。此时,我们需要在接口配置模式下输入命令clock rate 64000。

在上文中,我们介绍了使用命令show interface查看以太网接口状态时,各种up/down的组合分别暗示了哪些情况。同样,如果我们使用这条命令查看串行接口的状态,也可以得到类似的提示。

Serial 0 is up, line protocol is up:同以太网口的情形。
Serial 0 0/0 is administratively down, line protocol is down:同以太网口的情形。
Serial 0 0/0 is down, line protocol is down:同以太网口的情形,也有可能是 DCE 设备没有提供时钟频率 信息。
Serial 0 0/0 is up, line protocol is down:同以太网口的情形,也有可能是两端的IP地址不匹配。
Serial 0 is down, line protocol is down(disable):同以太网口的情形

版权声明:本文内容由阿里云实名注册用户自发贡献,版权归原作者所有,阿里云开发者社区不拥有其著作权,亦不承担相应法律责任。具体规则请查看《阿里云开发者社区用户服务协议》和《阿里云开发者社区知识产权保护指引》。如果您发现本社区中有涉嫌抄袭的内容,填写侵权投诉表单进行举报,一经查实,本社区将立刻删除涉嫌侵权内容。

相关文章
怎么设置阿里云服务器安全组?阿里云安全组规则详细解说
阿里云服务器安全组设置规则分享,阿里云服务器安全组如何放行端口设置教程
6418 0
用拖拉实现设备驱动配置(EsayHMI最新驱动配置方式)
以前的IOServer 是用VB6开发,驱动的配置方式和一般的组态软件没有什么很大的区别,配置起来比较麻烦,对一般的生手来说,要费一番功夫才能配置完毕。
541 0
PostgreSQL 10.1 手册_部分 III. 服务器管理_第 27 章 恢复配置_27.3. 后备服务器设置
27.3. 后备服务器设置 standby_mode (boolean) 指定是否将PostgreSQL服务器作为一个后备服务器启动。如果这个参数为on,当到达已归档 WAL 末尾时该服务器将不会停止恢复,但是将通过使用restore_command获得新的 WAL 段以及/或者通过使用primary_conninfo设置连接到主服务器来尝试继续恢复。
1293 0
【产品功能】配置网卡从此与关机无缘,弹性网卡支持热插拔功能
本文主要介绍了弹性网卡的热插拨功能改进,弹性网卡插拔对应的实例不再要求必须为 Stopped 状态,现在只要求是稳定状态( Running Stopped )即可。以及介绍了控制台、OpenAPI如何对弹性网卡进行热插拔操作。
4243 0
+关注
异步社区
异步社区(www.epubit.com)是人民邮电出版社旗下IT专业图书旗舰社区,也是国内领先的IT专业图书社区,致力于优质学习内容的出版和分享,实现了纸书电子书的同步上架,于2015年8月上线运营。公众号【异步图书】,每日赠送异步新书。
11938
文章
0
问答
文章排行榜
最热
最新
相关电子书
更多
文娱运维技术
立即下载
《SaaS模式云原生数据仓库应用场景实践》
立即下载
《看见新力量:二》电子书
立即下载
