文章目录
一、Boxplot 箱线图
1、boxplot 函数
2、代码示例
二、Error Bar 误差条线图
1、errorbar 函数
2、代码示例
一、Boxplot 箱线图
1、boxplot 函数
boxplot 函数文档 : https://ww2.mathworks.cn/help/stats/boxplot.html
stairs 函数语法 :
boxplot(x) boxplot(x,g)
boxplot(x) : 根据 x 中的数据创建箱线图 ;
x 是向量 : 绘制一个箱子 ;
x 是矩阵 : 为每个矩阵列绘制一个箱子 ;
箱子 :
中位数 : 每个箱子都有一个中心标记 , 表示中位数 ;
第 25 百分位数 : 箱子底边 ;
第 75 百分位数 : 箱子顶边 ;
boxplot(x,g) : g 中包含若干分组变量 ;
2、代码示例
代码示例 :
% 加载数据 % 不同国家中每加仑汽油能跑多少英里 load carsmall % MPG 是箱线图数据 % Origin 中包含多个分组变量 boxplot(MPG, Origin);
绘图结果 :
二、Error Bar 误差条线图
1、errorbar 函数
errorbar 函数文档 : https://ww2.mathworks.cn/help/matlab/ref/errorbar.html
errorbar 函数语法 :
errorbar(y,err) errorbar(x,y,err)
errorbar(y,err) 与 plot(y) 绘制的曲线相同 , err 参数指的是对应点的误差范围大小 ;
errorbar(x, y,err) 与 plot(x, y) 绘制的曲线相同 , err 参数指的是对应点的误差范围大小 ;
整个竖条 , 是有可能出现的误差数值 , errorbar 的第三个参数就是该误差数值的区间大小 ;
2、代码示例
代码示例 :
% 生成 x 向量, 0 ~ pi , 步长 pi / 10 x = 0 : pi / 10 : pi; % 生成 y 轴的值对应向量 y = sin(x); % 生成 e 向量 , 表示每个对应 x 位置的误差范围 e = std(y) * ones(size(x)); % 绘制含误差条的线图 % e 表示误差范围 errorbar(x, y, e);

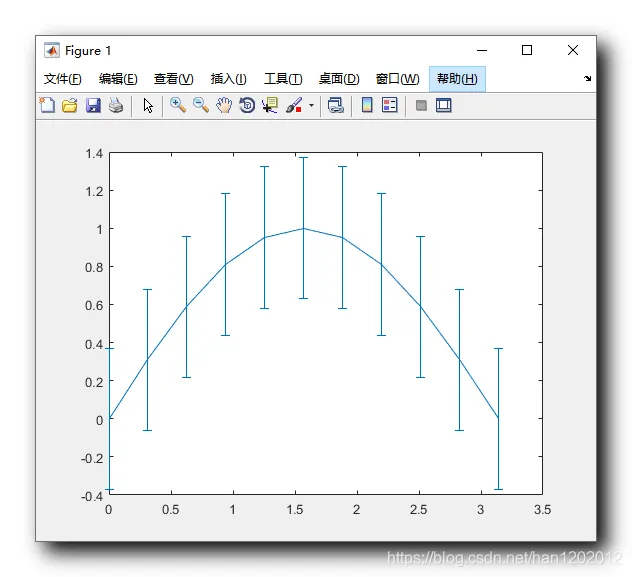

绘图效果 :
