💥1 概述

SDOF振荡器的非线性-非弹性多轴时间响应分析鲁棒性研究

强大的 MatLAB 功能，用于对 SDOF 振荡器进行非线性非弹性时程分析，该振荡器承受多轴同时激励，包括水平、垂直和旋转运动。它还计算传递给SDOF振荡器的地震输入能量的分量。

主要特点是：

- 多轴激励 - 材料非线性由Ozdemir的速率无关力

-位移模型表示 - 包括P-Delta（全局水平）- 绝对和相对能量分量计算

进行SDOF振荡器的非线性非弹性时程分析的鲁棒性分析研究，旨在探究该方法对不同系统参数和分析条件变化的稳定性和可靠性。

1. 参数变化对结果的影响：通过对系统参数进行变化，例如刚度、阻尼、质量等，观察这些参数变化对非线性非弹性时程分析结果的影响。可以分析参数变化对振动响应的幅值、频谱特性、时程历程等的影响，进而评估该方法的稳定性和准确性。

2. 非线性模型的复杂度：考虑不同程度的非线性，比如线性衰减、非线性阻尼、非线性刚度等，并对这些模型进行时程分析。通过对比不同非线性程度下的振动响应结果，评估方法对于复杂非线性模型的鲁棒性。

3. 非线性耦合效应：对于涉及多个非线性项的情况，如非线性刚度和非线性阻尼同时存在的振动系统，研究该方法对于非线性耦合效应的处理能力。通过引入不同程度的耦合效应，分析其对时程分析结果的影响，进而评估方法的鲁棒性。

4. 数值方法的稳定性：对于非线性非弹性时程分析方法使用的数值方法，如数值积分算法，进行稳定性研究。通过修改数值方法的步长、积分算法等参数，观察这些参数变化对求解结果的影响，评估方法的稳定性和可靠性。

5. 算法对比分析：将SDOF振荡器的非线性非弹性时程分析方法与其他数值方法进行对比，例如频域方法、步进法等，比较它们的优劣和鲁棒性。可以选取不同的振动系统和不同的分析条件，通过对比结果的准确性和收敛性来评估方法的鲁棒性。

通过以上鲁棒性分析研究，可以对SDOF振荡器的非线性非弹性时程分析方法在不同情况下的适用性和可靠性进行评估，提供工程实际应用的指导和建议。

1. SDOF振荡器的基本模型与非线性扩展

单自由度（SDOF）系统是结构动力学的基础模型，其基本运动方程可表示为： 编辑

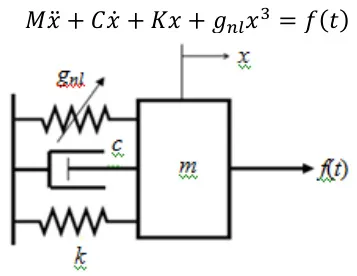

其中，m、c、k分别为质量、阻尼和刚度，F(t)F(t)为外部激励力。对于非线性系统，刚度kk和阻尼cc可能随位移或速度变化，例如材料进入塑性阶段时，恢复力与位移的关系呈现滞回特性（如Bouc-Wen模型）。Hjelmstad进一步扩展了SDOF模型，引入非线性恢复力项以模拟复杂动力学行为，例如： 编辑

其中gnlgnl为非线性刚度系数，用于描述几何非线性或材料非线性效应。

编辑

2. 非线性-非弹性系统的定义与特征

非线性系统根据其来源可分为三类：

1. 几何非线性：由大变形或旋转引起结构几何形状改变，例如梁的屈曲。
2. 材料非线性：材料应力-应变关系非线性，如金属塑性变形或混凝土开裂。
3. 接触非线性：由间隙或碰撞引起的刚度突变。

非弹性行为指材料在卸载后无法完全恢复原状，需通过滞回模型（如双线性模型、损伤模型）描述能量耗散和刚度退化。此类系统的运动方程通常需引入非线性阻尼项，例如：

mx¨+(c1+c3x2)x˙+kx=F(t)mx¨+(c1+c3x2)x˙+kx=F(t)

其中c3c3为立方阻尼系数，用于模拟高频振动下的能量耗散。

3. 多轴时程分析方法的应用

多轴时程分析需考虑结构在多方向激励下的耦合响应。例如，地震工程中需同时输入水平、垂直及旋转方向的地震动，并通过以下方法处理：

• 多轴耦合机制：将多轴应力-应变状态转化为等效单轴力-位移关系，例如基于Ozdemir速率无关模型的转换。
• 数值积分算法：采用Newmark-β法或龙格-库塔法求解非线性微分方程组，需注意步长选择对稳定性的影响。

研究表明，多轴激励会显著改变结构的响应模式。例如，双轴不等刚度框架的扭转响应受激励方向影响极大，需通过有限元时程分析捕捉其非线性耦合效应。

4. 鲁棒性分析的评估标准

鲁棒性指分析方法在参数扰动、模型简化或输入不确定性下的稳定性，其评估指标包括：

1. 敏感性分析：量化刚度、阻尼等参数变化对响应幅值、频谱特性的影响。
2. 扰动测试：在输入数据中添加噪声或调整地震动频谱，观察结果波动率。
3. 量化指标：

• 性能波动率：ΔP=∣P扰动−P原始∣P原始，值越小表明鲁棒性越强。
• F1-score：用于评估模型在噪声数据下的分类精度。

5. 多轴时程分析与鲁棒性分析的结合应用

案例1：抗震结构鲁棒性评估

基于备用荷载路径法和动力时程分析，包超等人提出定量评估框架结构抗连续倒塌能力的方法。通过随机地震动输入，计算结构在关键构件失效后的响应，以鲁棒性系数（如H∞范数）衡量系统稳定性。

案例2：多轴运动控制优化

在机械系统中，结合H∞鲁棒控制与多轴耦合分析，可抑制外部干扰（如风阻、负载波动）对运动精度的影响。通过建立时变不确定性模型，优化控制器参数以提高动态响应能力。

案例3：非线性多轴延性谱生成

采用Matlab实现多轴恒定延性谱分析，支持水平、垂直及旋转激励下的材料非弹性响应预测。通过对比不同地震动输入（如Pacoima大坝记录），验证模型在多轴耦合下的鲁棒性。

6. 未来研究方向

1. 新型本构模型：开发能精确描述多轴损伤累积和路径依赖性的模型，例如基于微观力学的损伤演化方程。
2. 鲁棒性数值算法：改进自适应步长积分方法，减少强非线性问题中的误差累积。
3. 不确定性量化：采用蒙特卡洛模拟或多项式混沌展开，量化输入地震动和模型参数的不确定性对结果的影响。
4. 多学科交叉应用：将结构鲁棒性分析与机器学习结合，优化传感器布局以实时监测关键响应。

结论

SDOF振荡器的非线性-非弹性多轴时程分析鲁棒性研究需综合理论建模、数值算法优化及实验验证。通过改进本构模型、多轴耦合机制和鲁棒性评估方法，可为复杂工程结构（如桥梁、高层建筑）的抗震设计和安全评估提供更可靠的工具。

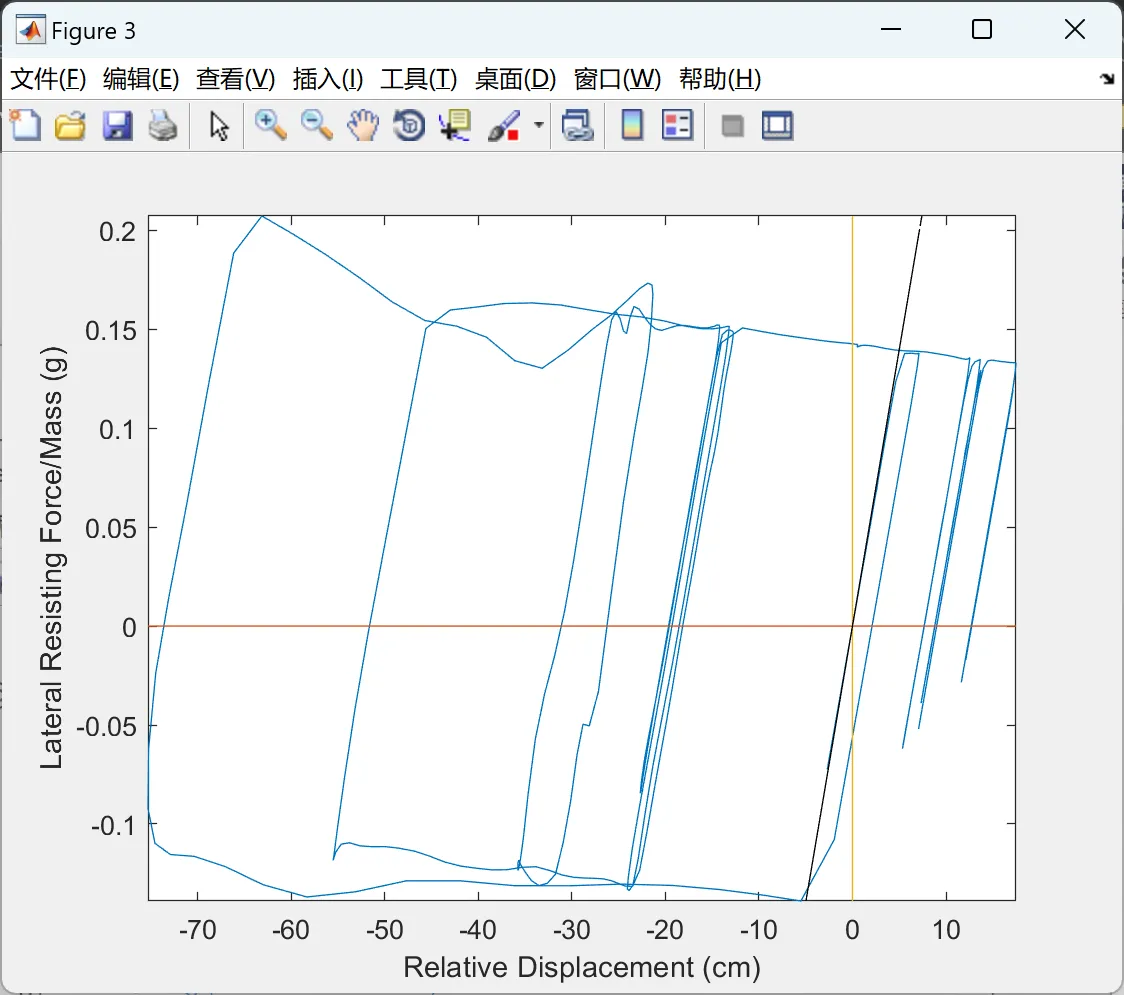

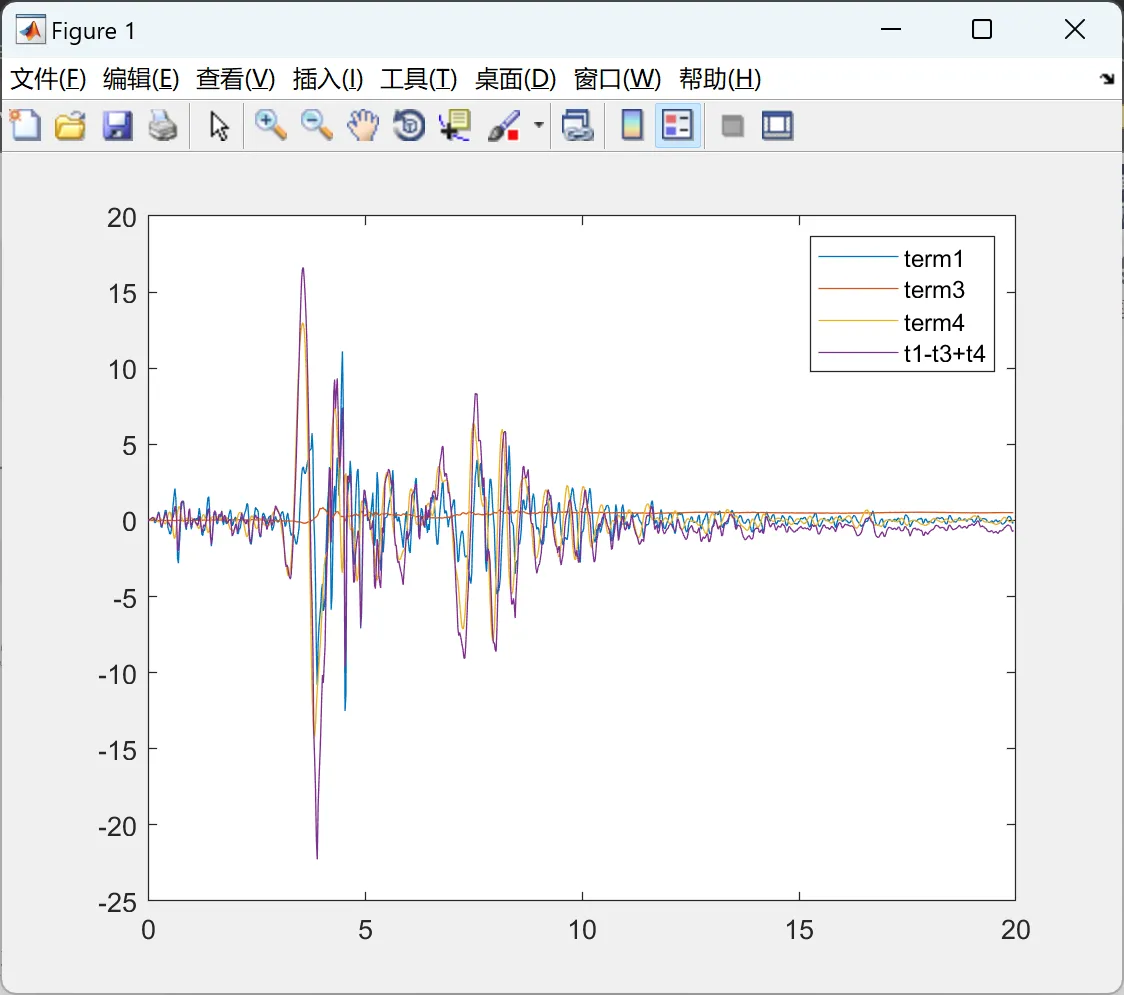

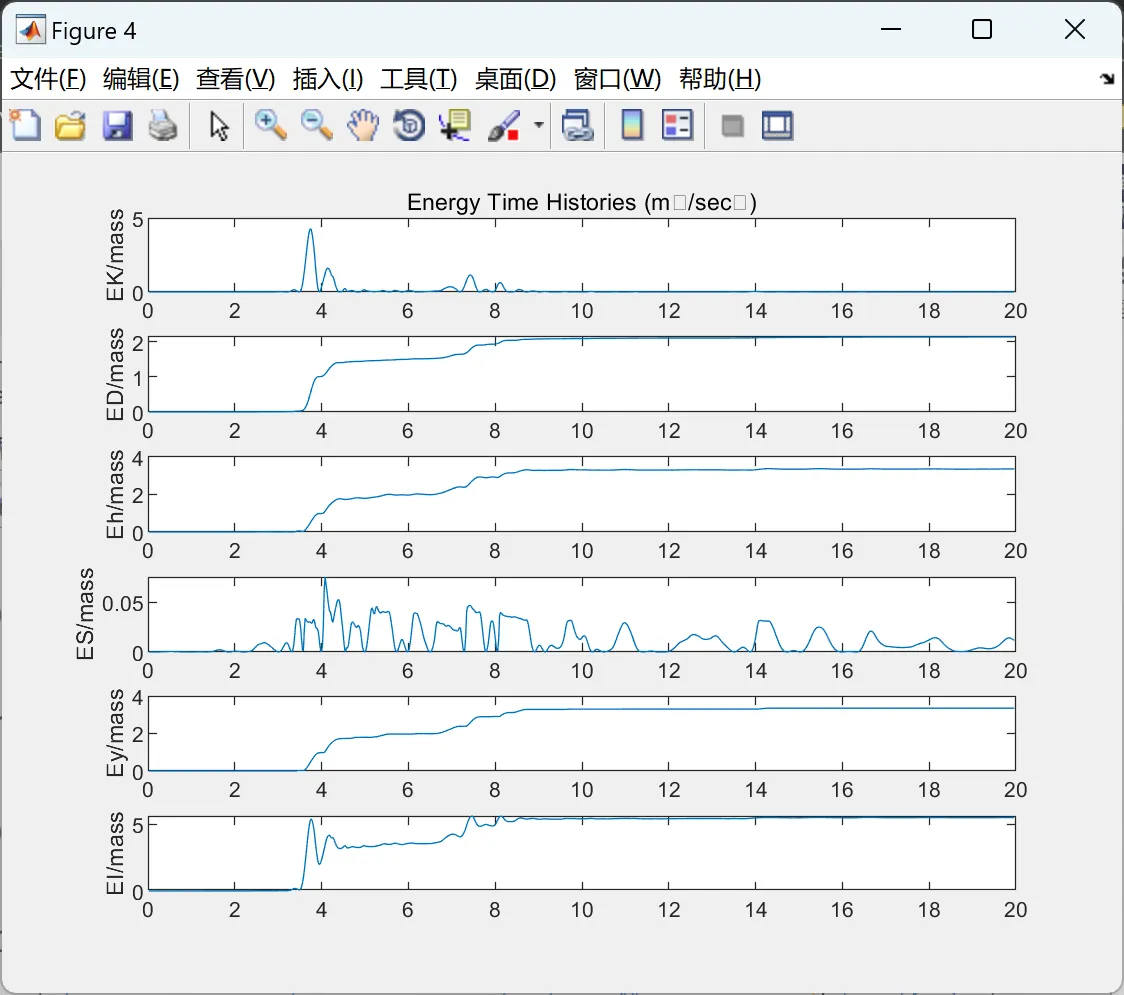

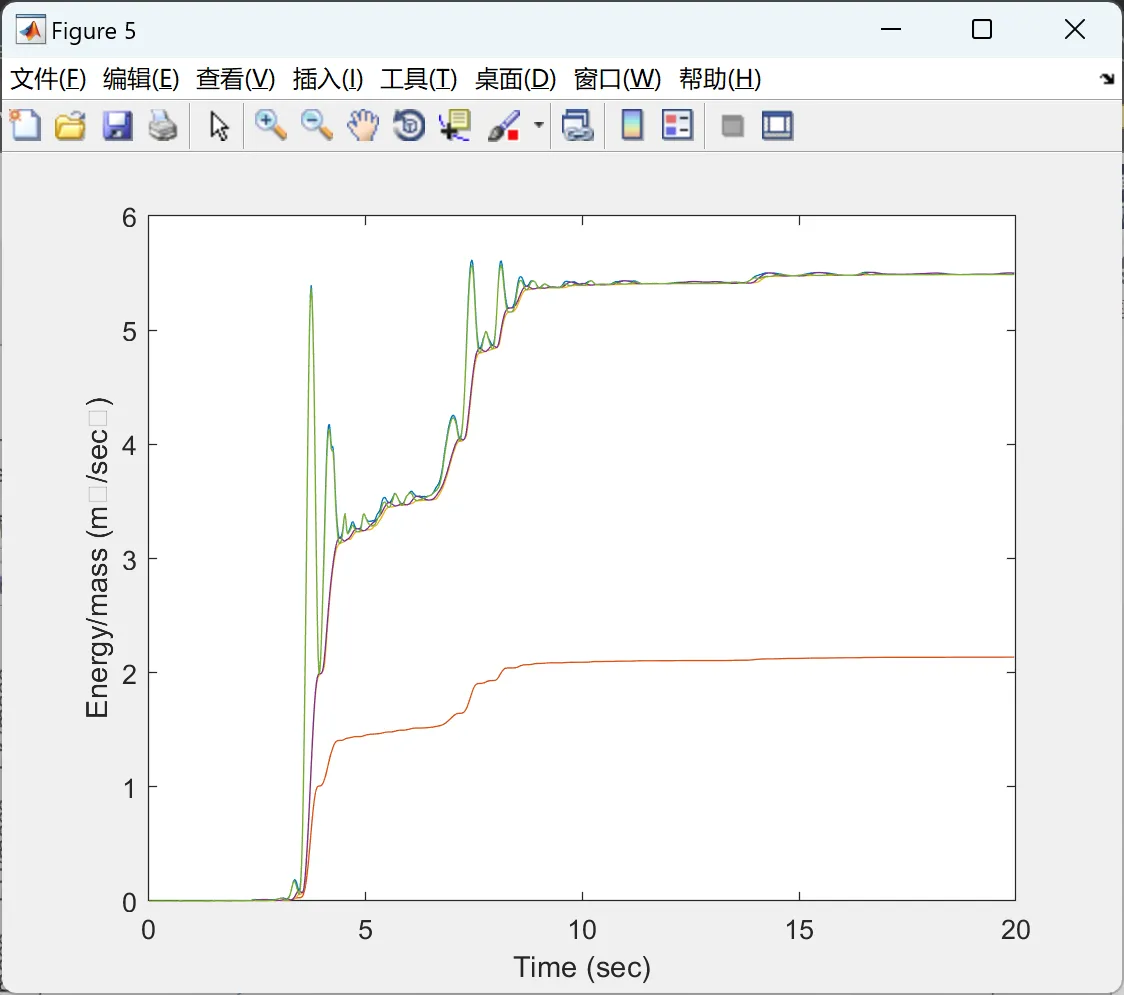

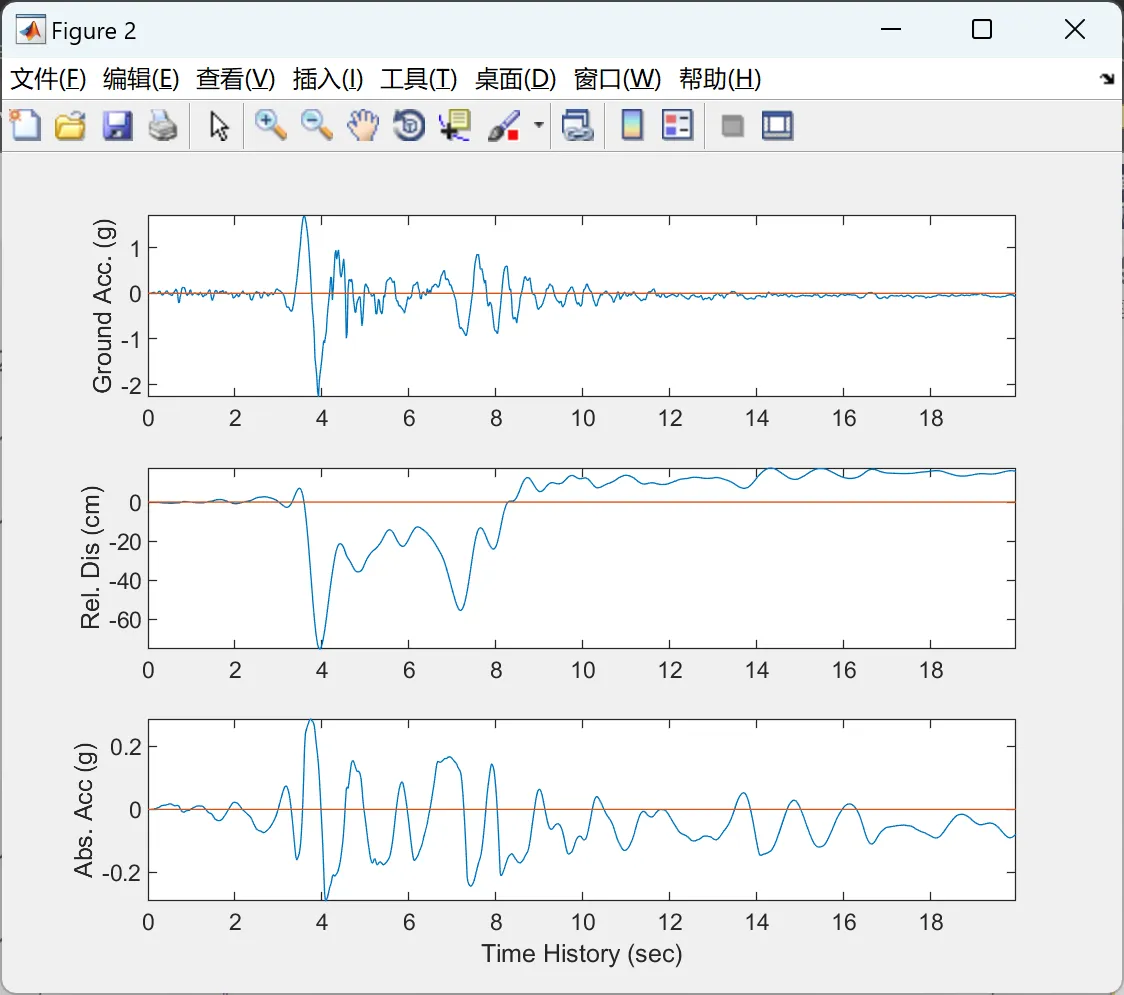

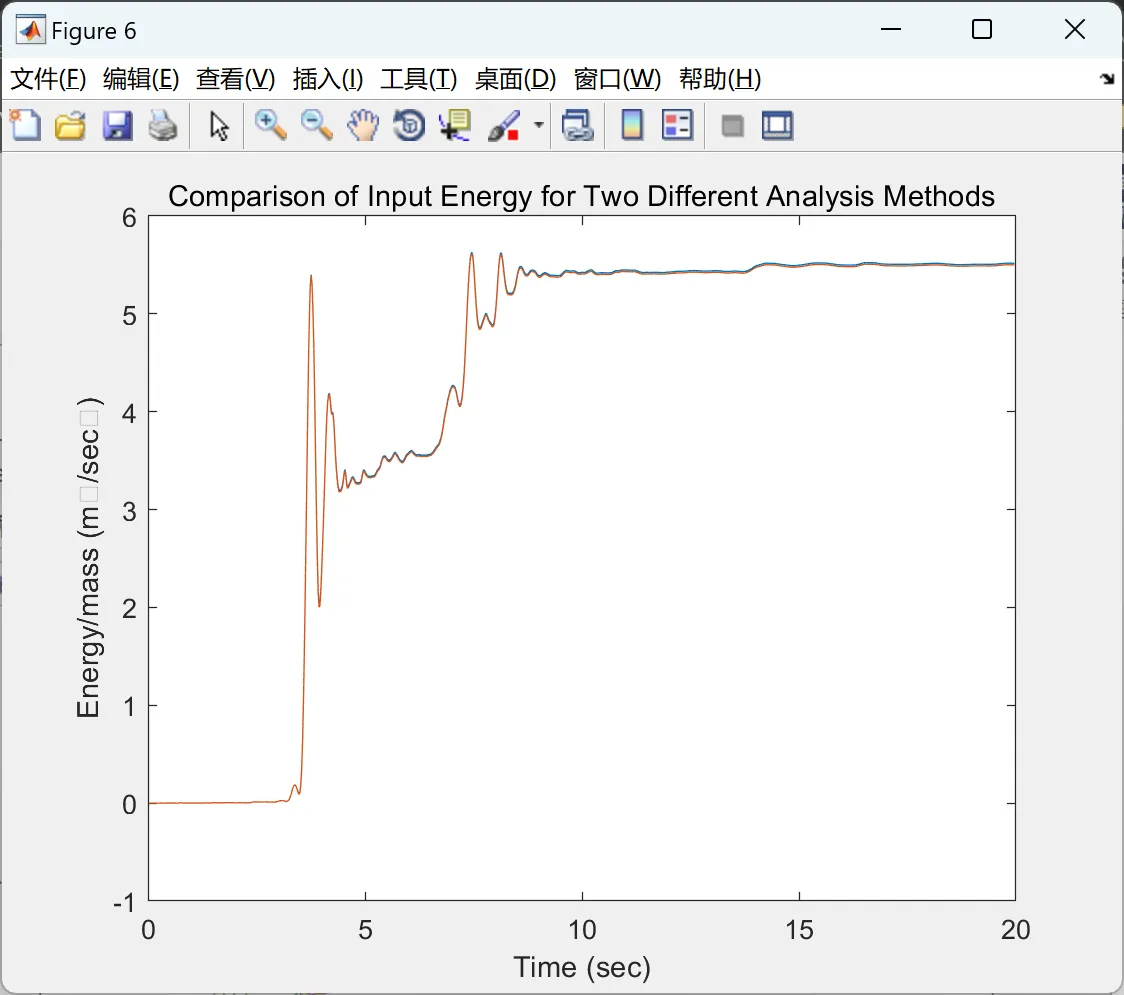

📚2 运行结果

编辑

编辑

编辑

编辑

编辑

编辑

部分代码：

Tn = 1.2;           % Natural period (sec)

omegan = 2*pi/Tn;    % Natural frequency (rad/sec)

xi = 0.05;           % Damping ratio

%fy = 0.2533*g;      % Yield force (normalized by mass which is already 1.0)

ky = 2.40;

%uy = ky/omegan^2;    % Yield displacement (m)

uy = 0.0523

alpha = 0.02;        % Post to pre-yielding stiffness ratio

eta = 21;            % Elastic to inelastic transition parameter

l = 9;               % Length of oscillator (m) (if it is too large, small geometric stiffness term)

Tg = 2*pi*(1/Kg)^.5; % Static geometric oscillation period (sec) see ASCE paper by Kalkan & Graizer (2007)

dt = 0.02;           % Time step of ground acceleration (sec)

[gacc gaccZ gaccH term3 term4] = groundMotionData(l,g,dt);    % Call ground motion input data function

% Assign values to integration variables

N = length(gacc);    % Number of points

td = N*dt;           % Duration of ground motion

tspan = (dt:dt:td);  % Time vector (sec)

y1o = 0;             % Initial value of y1

y2o = 0;             % Initial value of y2

y3o = 0;             % Initial value of y3

y4o = 0;             % Initial value of y4

y5o = 0;             % Initial value of y5

yo = [y1o;y2o;y3o;y4o;y5o];  % Initial conditions for state vector

% Call ODE solver to solve system of first-order ODE's

% (Use a stiff solver since the euqations are nonlinear)

[t,y] = ode15s('nonlinsysMultiAxial',tspan,yo,[],omegan,xi,gacc,tspan,uy,alpha,eta,td,Kg,gaccZ,l,dt);

% Extract response from state vector

% (Note that the output of the ODE solver is the state vector y)

% in which yi as a function of time is in the i-th column
