HMI-47-【多媒体】Title界面实现 2

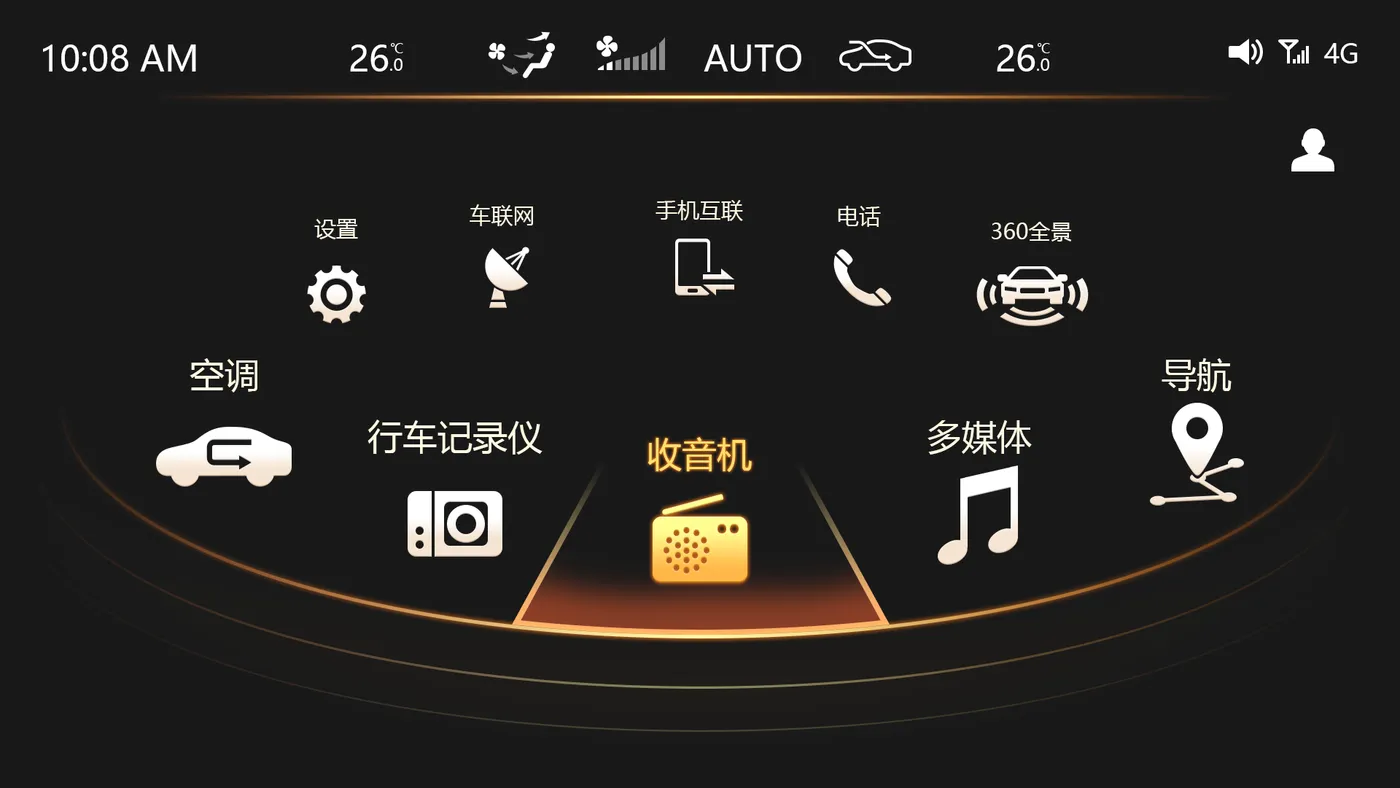

今天我将尝试实现以下多媒体部的Title部分,主要是空调出风模式、空调风量、空调模式.
当前进度
[toc]
关键字:
HMI
、Multifunction
、Qt
、light
、eco
空调风向显示
风向界面上就是刷图片,用三个label表示三个风向,通过代码控制三个label的显示和隐藏,来达到显示风向的功能,直接上代码
界面控制代码
void MFD_Title::setWindDirection(int type)
{
switch (type) {
default:
{
ui->label_fengxiang_1->hide();
ui->label_fengxiang_2->hide();
ui->label_fengxiang_3->hide();
}
case 0:
{
ui->label_fengxiang_1->show();
ui->label_fengxiang_2->hide();
ui->label_fengxiang_3->hide();
break;
}
case 1:
{
ui->label_fengxiang_2->show();
ui->label_fengxiang_1->hide();
ui->label_fengxiang_3->hide();
break;
}
case 2:
{
ui->label_fengxiang_3->show();
ui->label_fengxiang_2->hide();
ui->label_fengxiang_1->hide();
break;
}
case 3:
{
ui->label_fengxiang_1->show();
ui->label_fengxiang_2->show();
ui->label_fengxiang_3->hide();
break;
}
case 4:
{
ui->label_fengxiang_1->show();
ui->label_fengxiang_3->show();
ui->label_fengxiang_2->hide();
break;
}
case 5:
{
ui->label_fengxiang_2->show();
ui->label_fengxiang_3->show();
ui->label_fengxiang_1->hide();
break;
}
case 6:
{
ui->label_fengxiang_1->show();
ui->label_fengxiang_2->show();
ui->label_fengxiang_3->show();
break;
}
case 7:
{
ui->label_fengxiang_1->hide();
ui->label_fengxiang_2->hide();
ui->label_fengxiang_3->hide();
break;
}
}
}
控制界面代码
static int WindDirection = 0;
void MainControl::on_pushButton_windDirection_clicked()
{
emit signal_WindDirection(WindDirection);
WindDirection++;
if(WindDirection>7)
WindDirection = 0;
}
控制台代码
connect(m_maincontrol,&MainControl::signal_WindDirection,this,[=](int type){
if(m_multifunction)
m_multifunction->setWindDirection(type);
});
其实如果对接的好,可以直接使用信号槽连接过去,但是呢,这里有部分数据需要做处理,这里我就用的匿名函数来做了。
空调风量实现
直接上代码
实现代码
void MFD_Title::setWindValue(int value)
{
QString style = QString("border-image: url(:/MultifunctionDisplay/Resources/MultifunctionDisplay/Title/fengli_%1.png);").arg(int(value/12.5));
ui->label_fengli->setStyleSheet(style);
}
控制界面代码
void MainControl::on_verticalSlider_WindValue_valueChanged(int value)
{
emit signal_WindValue(value);
}
控制台代码
connect(m_maincontrol,&MainControl::signal_WindValue,this,[=](int value){
if(m_multifunction)
m_multifunction->slot_setWindValue(value);
});
第三阶段成果展示
目前已完成液晶仪表三种模式的初步显示,小模块后期根据精力更新了,主要还得找美术来搞资源,自己能力不够。暂未跟新计划。展示如下:
