HMI-53-【多媒体】音乐播放器 2

​ 今天我们接着搞我们的音乐播放器，今天我把们昨天剩下的那些布局搞一搞，后面再实现细节，今天我们把下面的菜单和逻辑实现了，以及上次漏掉的右上角的子菜单按钮。

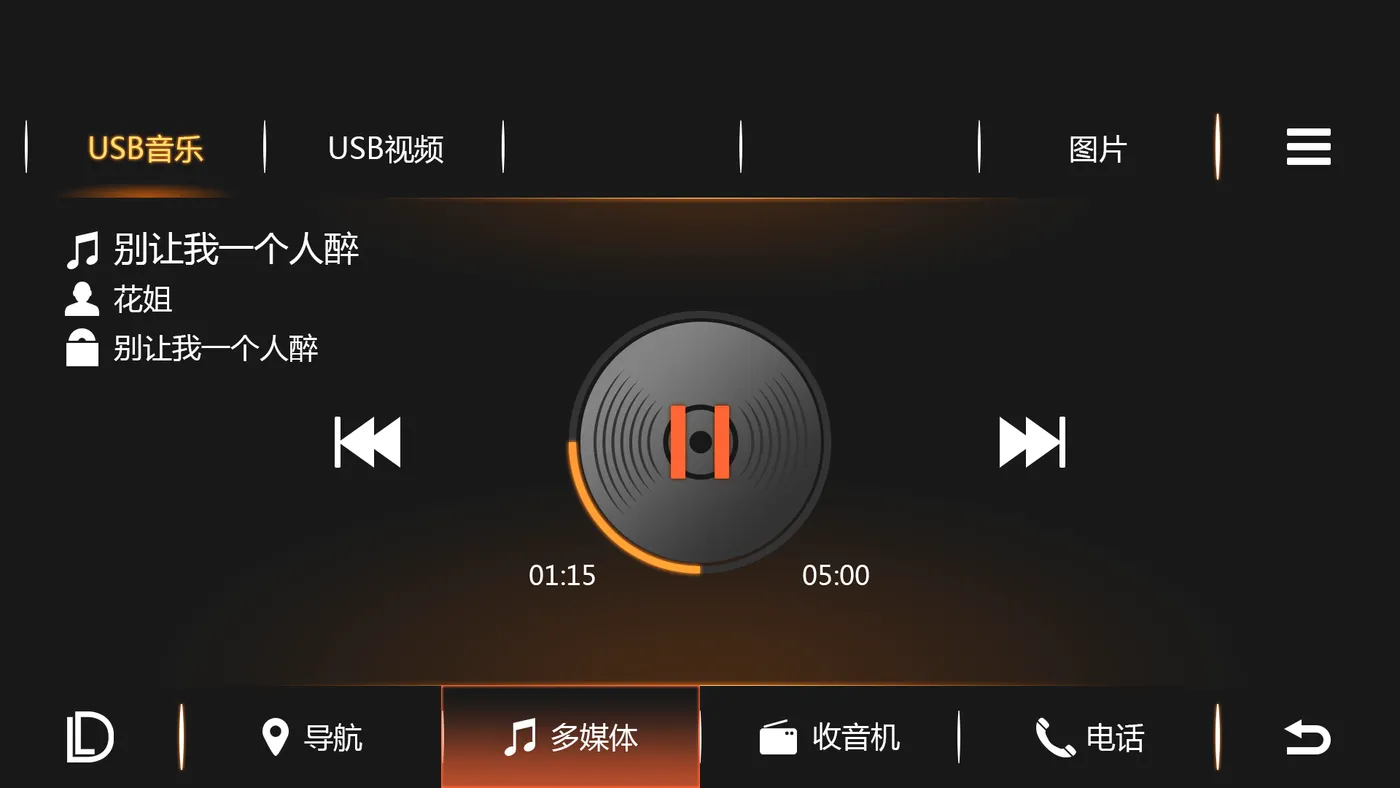

当前进度

​ 本次新增实现内容

右上角菜单按钮，及按下弹出子菜单界面，内容为文本提示

下面的菜单来，点击最左侧 DL 的按钮，可以返回到主菜单，正常点击最右侧的返回按钮会返回到上一状态的界面(该功能暂未实现)。中间可以切换到对应的模块。

[toc]

关键字： HMI、Multifunction、Qt、qml、QQuickWidget

右上角按钮实现及菜单弹出控制

​ 这些现在都是小儿科的内容了，全当流水账看吧。设置按钮样式代码如下

    ui->pushButton_nemubtn->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/menubtn.png);}"
                                          "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/menubtn_1.png);}");

​ 逻辑控制代码如下：

/**
 * @brief MFD_Multimedia::on_pushButton_nemubtn_clicked
 * 打开子菜单
 */
void MFD_Multimedia::on_pushButton_nemubtn_clicked()
{
    if(ui->tabWidget_menu->isHidden())
    {
        ui->tabWidget_menu->show();
        ui->tabWidget_menu->setCurrentIndex(ui->tabWidget_main->currentIndex());
    }
    else
        ui->tabWidget_menu->hide();
}

​ 原理很简单，就是判断菜单界面是否显示，如果没有就显示并切换菜单类型，已对应音乐、视频和图片不同的需求，不过后期肯定不会全部是实现，因为没有美术支持，如果显示就隐藏。

下方菜单栏实现

​ 这个基本和上一篇上方菜单实现一直，弄几个按钮，设置一下样式。如下

/**
 * @brief MFD_Multimedia::initBottomPushbutton
 * 设置下方按钮样式
 */
void MFD_Multimedia::initBottomPushbutton()
{
    ui->pushButton_menu->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/menu.png);}"
                                       "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/menu_1.png);}");

    ui->pushButton_return->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/return.png);}"
                                       "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/return_1.png);}");

    ui->pushButton_multimedia->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/multimedia.png);}"
                                             "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/multimedia_1.png);}");

    ui->pushButton_navigation->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/navigation_2.png);}"
                                             "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/navigation_1.png);}");

    ui->pushButton_radio->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/radio_2.png);}"
                                        "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/radio_1.png);}");

    ui->pushButton_phone->setStyleSheet("QPushButton{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/phone_2.png);}"
                                        "QPushButton:pressed{border-image: url(:/Multimedia/Resources/MultifunctionDisplay/Multimedia/phone_1.png);}");
}

给按钮添加对应的操作

void MFD_Multimedia::on_pushButton_menu_clicked()
{
    emit signal_returnToMenu();
}
void MFD_Multimedia::on_pushButton_return_clicked()
{
    emit signal_return();
}


void MFD_Multimedia::on_pushButton_navigation_clicked()
{
    emit signal_ToNavigation();
}


void MFD_Multimedia::on_pushButton_multimedia_clicked()
{

}


void MFD_Multimedia::on_pushButton_radio_clicked()
{
    emit signal_ToRadio();
}


void MFD_Multimedia::on_pushButton_phone_clicked()
{
    emit signal_ToPhone();
}

添加两个TabWidget布局，一个用来放主界面，一个用来放菜单

修改Tabwidget样式及位置大小

void MFD_Multimedia::initMainFramAndMenu()
{
    ui->tabWidget_main->tabBar()->hide();
    ui->tabWidget_main->setStyleSheet("QTabWidget::pane{border-top: 2px solid #00000000;}");
    ui->tabWidget_main->setGeometry(0,270,1920,670);
    ui->tabWidget_menu->tabBar()->hide();
    ui->tabWidget_menu->setStyleSheet("QTabWidget::pane{border-top: 2px solid #00000000;}");
    ui->tabWidget_menu->hide();
}

今天就到了，和面我们就该开始弄主要的播放界面了，这个因为美术资源只有音乐的，所以后面视频和图片我可能就要GG了，或者加单弄一下了。

第三阶段成果展示

​ 目前已完成液晶仪表三种模式的初步显示，小模块后期根据精力更新了，主要还得找美术来搞资源，自己能力不够。暂未跟新计划。展示如下：

[video(video-yznBr6e3-1648369267384)(type-bilibili)(url-https://player.bilibili.com/player.html?aid=679609061)(image-https://ucc.alicdn.com/images/user-upload-01/img_convert/4d157e1cb316b007a2cb9790cb2dbfde.png)(title-基于Qt的汽车仪表模拟 3.0)]

B站链接：https://www.bilibili.com/video/BV1WS4y137y1/

第二阶段成果展示

​ 目前以完成HUD界面及接口开发，液晶仪表舒适模式和运动模式的开发。展示如下：

[video(video-2AqJ88TY-1645273728489)(type-bilibili)(url-https://player.bilibili.com/player.html?aid=594179292)(image-https://ucc.alicdn.com/images/user-upload-01/img_convert/e75563c3ce68bc980547dde8f6e265ba.png)(title-基于Qt的汽车仪表模拟 2.0)]

B站链接：https://www.bilibili.com/video/BV1aq4y1t7H7/

第一阶段成果展示

​ 目前以完成HUD界面及接口开发，液晶仪表舒适模式开发。展示如下：

[video(video-ArCvRvBQ-1642664938100)(type-bilibili)(url-https://player.bilibili.com/player.html?aid=77197267)(image-https://ucc.alicdn.com/images/user-upload-01/img_convert/ccddd04e0cef191fd33d7f58d41adb24.png)(title-基于Qt的汽车仪表模拟 1.0))]

B站链接：https://www.bilibili.com/video/BV1qJ411X7Gs/

说明：

本项目中所使借鉴原型来自：[吉利] 博瑞GE | 仪表HMI设计、吉利汽车HMI项目。

多媒体部分是来自吉利博瑞2017旗舰版界面所有权和解释权都归吉利汽车所有。

设计图的所有权和解释权都归吉利汽车所有。

本项目所有资源文件均由打不死的小海复刻制作。

本项目代码暂时不会开源，有需要的源码的可与我联系，左上角二维码加微信。

本项目仅限学习交流、禁止商业使用。
