SpringBoot 集成 Flowable Modeler 实现流程操作可视化工程
工程搭建步骤
下载 Flowable 源码
这里选择的版本为 6.4.1，这个版本使用比较多，没有什么问题，但是千万不要选择 6.4.2 版本，这个版本有发版问题。
下载地址：https://github.com/flowable/flowable-engine/releases/tag/flowable-6.4.1/
这里也附上中文版用户手册学习地址：Flowable BPMN 用户手册
Flowable 引擎基础配置
由于是 spring-boot 集成，因此直接选择 flowable-spring-boot-starter，里面提供了齐全的 REST API
新建springboot项目：
添加依赖
spring-boot 集成了 flowable包包，提供了 flowable-spring-boot-starter，里面提供了齐全的 REST API，所以我们直接选择
<!-- Flowable spring-boot 版套餐 --> <dependency> <groupId>org.flowable</groupId> <artifactId>flowable-spring-boot-starter</artifactId> <version>6.4.1</version> </dependency>
添加yml配置：
# flowable 配置 flowable: # 关闭异步，不关闭历史数据的插入就是异步的，会在同一个事物里面，无法回滚 # 开发可开启会提高些效率，上线需要关闭 async-executor-activate: false
注意：Flowable 使用 SLF4J 作为内部日志框架。所以我们使用 log4j 作为 SLF4J 的实现
添加log4j 依赖
<!-- Flowable 内部日志采用 SLF4J --> <dependency> <groupId>org.slf4j</groupId> <artifactId>slf4j-api</artifactId> <version>1.7.21</version> </dependency> <dependency> <groupId>org.slf4j</groupId> <artifactId>slf4j-log4j12</artifactId> <version>1.7.21</version> </dependency>
resource 目录下新建文件 log4j.properties
log4j.rootLogger=DEBUG, CA log4j.appender.CA=org.apache.log4j.ConsoleAppender log4j.appender.CA.layout=org.apache.log4j.PatternLayout log4j.appender.CA.layout.ConversionPattern= %d{hh:mm:ss,SSS} [%t] %-5p %c %x - %m%n
新建flowable的配置文件 flowable.cfg.xml
<?xml version="1.0" encoding="UTF-8"?> <beans xmlns="http://www.springframework.org/schema/beans" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans.xsd"> <bean id="processEngineConfiguration" class="org.flowable.engine.impl.cfg.StandaloneProcessEngineConfiguration"> <property name="jdbcUrl" value="jdbc:mysql://127.0.0.1:3306/flowable"/> <property name="jdbcDriver" value="com.mysql.jdbc.Driver"/> <property name="jdbcUsername" value="root"/> <property name="jdbcPassword" value="root"/> <property name="databaseSchemaUpdate" value="true"/> </bean> </beans>
添加加载配置文件的依赖：
<!-- 配置文件处理器 --> <dependency> <groupId>org.springframework.boot</groupId> <artifactId>spring-boot-configuration-processor</artifactId> </dependency>
编写流程引擎配置文件，初始化流程引擎
代码如下：
package com.flowable.modeler.config; import org.flowable.engine.ProcessEngine; import org.flowable.engine.ProcessEngineConfiguration; import org.flowable.engine.impl.cfg.StandaloneInMemProcessEngineConfiguration; import org.slf4j.LoggerFactory; import org.springframework.beans.factory.annotation.Value; import org.springframework.context.annotation.Configuration; import java.util.logging.Logger; @Configuration public class ProcessEngineConfig { private Logger logger = (Logger) LoggerFactory.getLogger(ProcessEngineConfig.class); @Value("${spring.datasource.url}") private String url; @Value("${spring.datasource.driver-class-name}") private String driverClassName; @Value("${spring.datasource.username}") private String username; @Value("${spring.datasource.password}") private String password; /** * 初始化引擎流程 * @return */ public ProcessEngine initProcessEngine() { logger.info("=============================ProcessEngineBegin============================="); // 流程引擎配置 ProcessEngineConfiguration cfg = null; try { cfg = new StandaloneInMemProcessEngineConfiguration() .setJdbcUrl(url) .setJdbcUsername(username) .setJdbcPassword(password) .setJdbcDriver(driverClassName) // 初始化基础表，不需要的可以改为 DB_SCHEMA_UPDATE_FALSE .setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE) // 默认邮箱配置 // 发邮件的主机地址，先用 QQ 邮箱 .setMailServerHost("smtp.qq.com") // POP3/SMTP服务的授权码 .setMailServerPassword("xxxxxxx") // 默认发件人 .setMailServerDefaultFrom("1795018360@qq.com") // 设置发件人用户名 .setMailServerUsername("管理员") // 解决流程图乱码 .setActivityFontName("宋体") .setLabelFontName("宋体") .setAnnotationFontName("宋体"); ; } catch (Exception e) { e.printStackTrace(); } // 初始化流程引擎对象 ProcessEngine processEngine =cfg.buildProcessEngine(); logger.info("=============================ProcessEngineEnd============================="); return processEngine; } }
PS：这里不用再单独对流程引擎中的 8 个核心服务做初始化，因为我们使用 flowable-spring-boot-starter 依赖，会自动帮忙注册好，不需要自己再注册，直接使用即可
集成 Modeler 前端
打开下载的flowable源码文件夹 flowable-ui-modeler

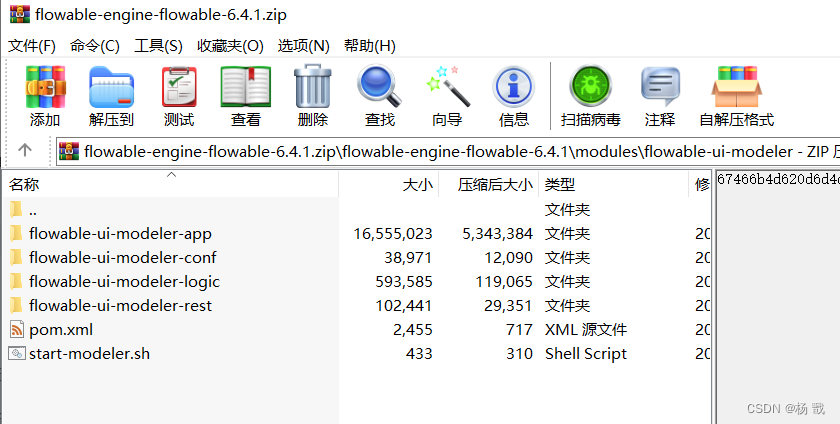

路径：flowable-engine-flowable-6.4.1\modules\flowable-ui-modeler
- flowable-ui-modeler-app：主要为前端界面，文件在 resource/static 下
- flowable-ui-modeler-conf：主要为一些配置文件 Configuration
- flowable-ui-modeler-logic：主要为一些业务逻辑还有 SQL
- flowable-ui-modeler-rest：主要为 rest 接口
添加依赖：
<!-- flowable 集成依赖 rest，logic，conf --> <dependency> <groupId>org.flowable</groupId> <artifactId>flowable-ui-modeler-rest</artifactId> <version>6.4.1</version> </dependency> <dependency> <groupId>org.flowable</groupId> <artifactId>flowable-ui-modeler-logic</artifactId> <version>6.4.1</version> </dependency> <dependency> <groupId>org.flowable</groupId> <artifactId>flowable-ui-modeler-conf</artifactId> <version>6.4.1</version> </dependency>
在项目中的 resource 文件夹下新建一个 static 文件夹
SpringBoot 能自动读取 static 目录下的静态文件，因此文件夹名称不可随意更改
复制 flowable-ui-modeler-app 包中 resources\static 下所有前端代码文件，复制到我们自己的项目static 文件夹下
自定义配置类

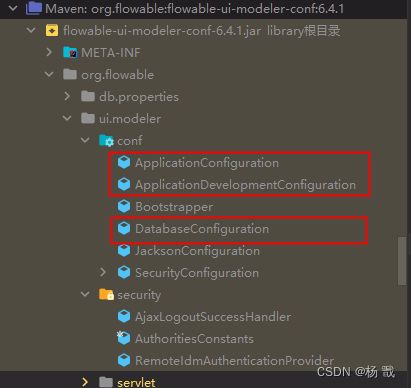

然后我们想要把他连接到Flowable包的代码逻辑和存储数据库就要编写与应用我们的项目自己配置类
其中主要改用Flowable包下的几个配置类
