MSTP的负载均衡实验

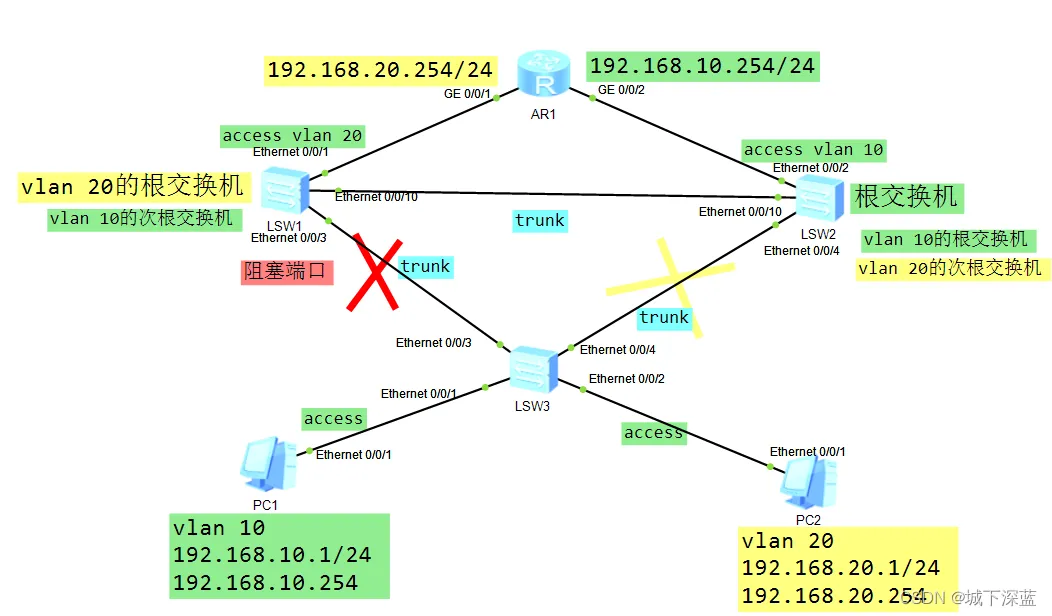

拓扑图
配置思路
1.网路互联，交换机和网线
2.配置网络设备
交换机
1. 初始化配置
2. 创建vlan
3. 交换机连接PC
设置模式为access， 并将端口加入对应vlan
3.交换机连接交换机端口
设置模式为trunk 并允许所有vlan通过
交换机连接路由器端口
设置模式为access ， 并加入对应vlan
4.MSTP
修改模式MSTP
进去STP的配置模式
修改此区域名
创建实例并关联vlan
激活实例
配置命令
1、交换机的初始化配置
<Huawei>undo terminal monitor \\关闭终端消息提示 <Huawei>system-view \\进去系统视图 [Huawei]sysname sw1 \\修改设备名为SW1 [sw1]vlan batch 10 20 [\\创建vlan](\\\\创建vlan) 10 20 [sw1]quit [\\返回](\\\\返回) <Huawei>undo terminal monitor \\关闭终端消息提示 <Huawei>system-view \\进去系统视图 [Huawei]sysname sw2 \\修改设备名为SW2 [sw2]vlan batch 10 20 [\\创建vlan](\\\\创建vlan) 10 20 [sw2]quit \\返回 <Huawei>undo terminal monitor \\关闭终端消息提示 <Huawei>system-view \\进去系统视图 [Huawei]sysname sw3 \\修改设备名为SW3 [sw3]vlan batch 10 20 [\\创建vlan](\\\\创建vlan) 10 20 [sw3]quit \\返回
2、交换机连接PC端口的配置 模式access并加入对应的vlan
[sw3]interface Ethernet 0/0/1 \\进去接口0/0/1 [sw3-Ethernet0/0/1]port link-type access [\\设置端口模式为access](\\\\设置端口模式为access) [sw3-Ethernet0/0/1]port default vlan 10 [\\将端口加入vlan 10](\\\\设置端口模式为access) [sw3-Ethernet0/0/1]quit [\\返回](\\\\返回) [sw3]interface Ethernet 0/0/2 \\进去接口0/0/1 [sw3-Ethernet0/0/2]port link-type access [\\设置端口模式为access](\\\\设置端口模式为access) [sw3-Ethernet0/0/2]port default vlan 20 [\\将端口加入vlan 20](\\\\设置端口模式为access) [sw3-Ethernet0/0/2]quit [\\返回](\\\\返回)
3、交换机连接交换机端口的配置模式为trunk 并允许所有的vlan 通过
[sw1]port-group group-member e0/0/3 e0/0/10 [\\创建临时组将e0/0/3](\\\\创建临时组将g0\\0\\12) e0/0/10组建一起 [sw1-port-group]port link-type trunk [\\设置端口模式为trunk](\\\\设置端口模式为access) [sw1-port-group]port trunk allow-pass vlan all [\\并允许所有的vlan通过](\\\\设置端口模式为access) [sw1-port-group]quit \\返回 [sw2]port-group group-member e0/0/4 e0/0/10 [\\创建临时组将e0/0/4](\\\\创建临时组将g0\\0\\12) e0/0/10组建一起 [sw2-port-group]port link-type trunk [\\设置端口模式为trunk](\\\\设置端口模式为access) [sw2-port-group]port trunk allow-pass vlan all [\\并允许所有的vlan通过](\\\\设置端口模式为access) [sw2-port-group]quit \\返回 [sw3]port-group group-member e0/0/3 e0/0/4 [\\创建临时组将e0/0/4](\\\\创建临时组将g0\\0\\12) e0/0/10组建一起 [sw3-port-group]port link-type trunk [\\设置端口模式为trunk](\\\\设置端口模式为access) [sw3-port-group]port trunk allow-pass vlan all [\\并允许所有的vlan通过](\\\\设置端口模式为access) [sw3-port-group]quit \\返回
4、交换机连接路由器的端口
[sw1]interface Ethernet 0/0/1 \\进去接口0/0/1 [sw1-Ethernet0/0/1]port link-type access [\\设置端口模式为access](\\\\设置端口模式为access) [sw1-Ethernet0/0/1]port default vlan 20 [\\将端口加入vlan 20](\\\\设置端口模式为access) [sw1-Ethernet0/0/1]quit [\\返回](\\\\返回) [sw2]interface Ethernet 0/0/2 \\进去接口0/0/1 [sw2-Ethernet0/0/2]port link-type access [\\设置端口模式为access](\\\\设置端口模式为access) [sw2-Ethernet0/0/2]port default vlan 10 [\\将端口加入vlan 10](\\\\设置端口模式为access) [sw2-Ethernet0/0/2]quit [\\返回](\\\\返回)
5、路由器的配置
<Huawei>system-view [\\进去系统视图](\\\\进去系统视图) [Huawei]sysname r1 \\修改设备名为r1 [r1]interface GigabitEthernet 0/0/1 \\进去接口0/0/1 [r1-GigabitEthernet0/0/1]ip address 192.168.20.254 24 [\\配置IP](\\\\配置IPDIZHI)地址 [r1-GigabitEthernet0/0/1]quit [r1]interface GigabitEthernet 0/0/2 \\进去接口0/0/2 [r1-GigabitEthernet0/0/2]ip address 192.168.10.254 24 [\\配置IP](\\\\配置IPDIZHI)地址 [r1-GigabitEthernet0/0/2]quit \\返回
6、在交换机SW1 2 3 上做MSTP的配置 --保持一致
[sw1]stp mode mstp \\修改模式为mstp [sw1]stp region-configuration \\进去stp的配置区域 [sw1-mst-region]region-name HCIP \\设置区域名为HCIP(名字可自定义，但四台交换机要保持一致) [sw1-mst-region]instance 10 vlan 10 \\创建实例10并绑定vlan 10 [sw1-mst-region]instance 20 vlan 20 \\创建实例20并绑定vlan 20 [sw1-mst-region]active region-configuration \\激活配置区域 [sw1-mst-region]quit \\返回
在配置MSTP时，需要注意的点: 在同一个交换网络中区域名要保持一致；
实例 和vlan 的捆绑也要保持一致;
所有的实例都要保持一致；
7、将交换机SW1设置为
[sw1]stp instance 10 priority 4096 [\\设置vlan](\\\\设置vlan) 10的次根交换机 [sw1]stp instance 20 priority 0 [\\设置vlan](\\\\设置vlan) 20的主根交换机
8、将交换机SW2设置为

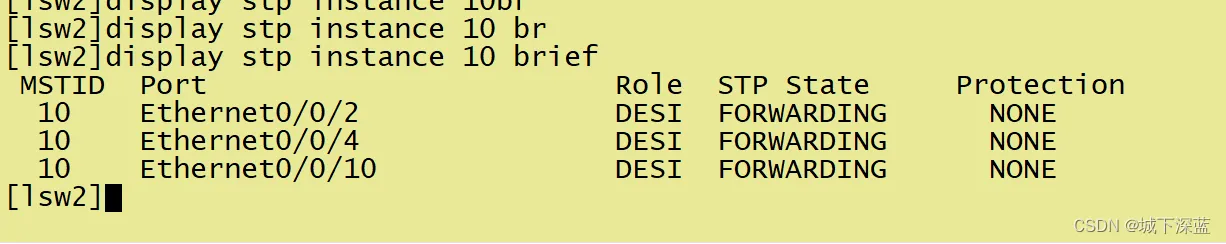

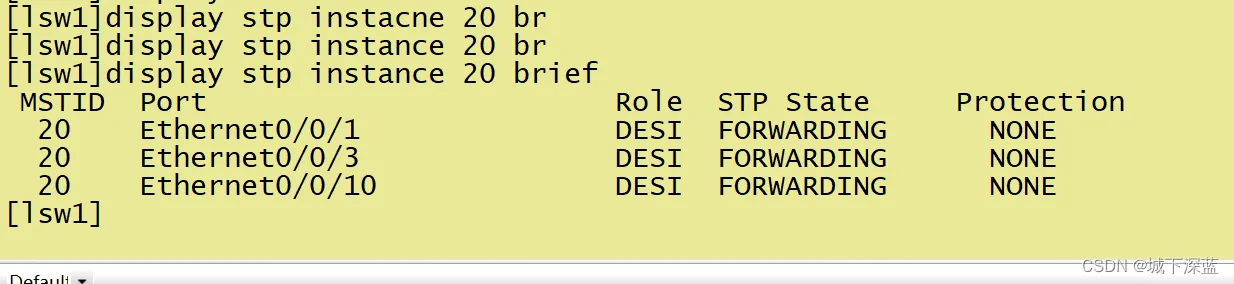

[sw2]stp instance 10 priority 0 [\\设置vlan](\\\\设置vlan) 10的主根交换机 [sw2]stp instance 20 priority 4096 [\\设置vlan](\\\\设置vlan) 20的次根交换机 [sw1 ]display stp instance 20 brief 查询发现 交换机SW1上的端口全部是指定端口 [sw2]display stp instance 10 brief 查询发现 交换机SW2上的端口全部是指定端口

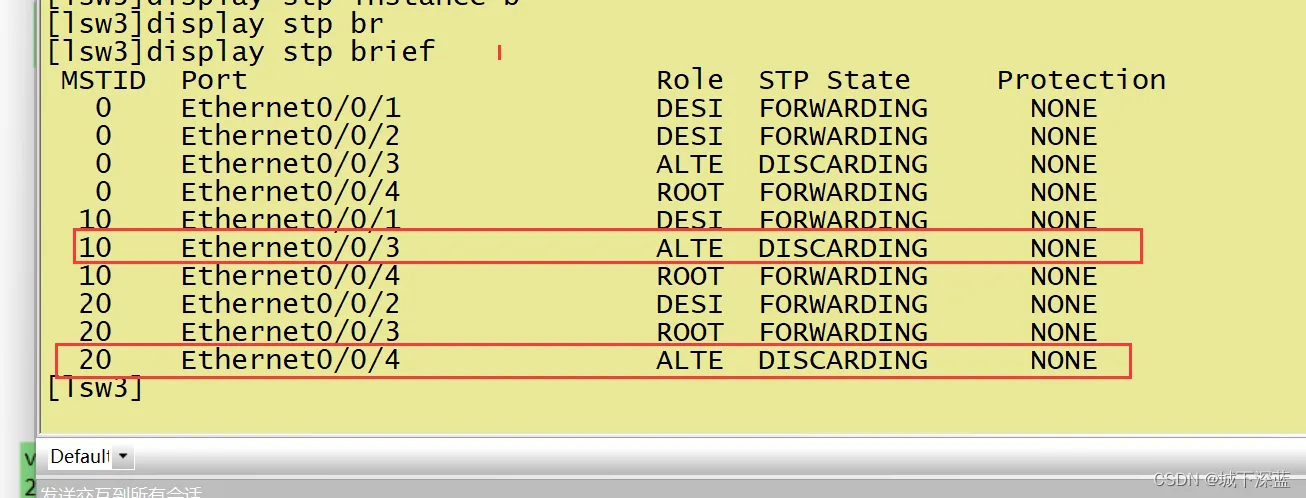

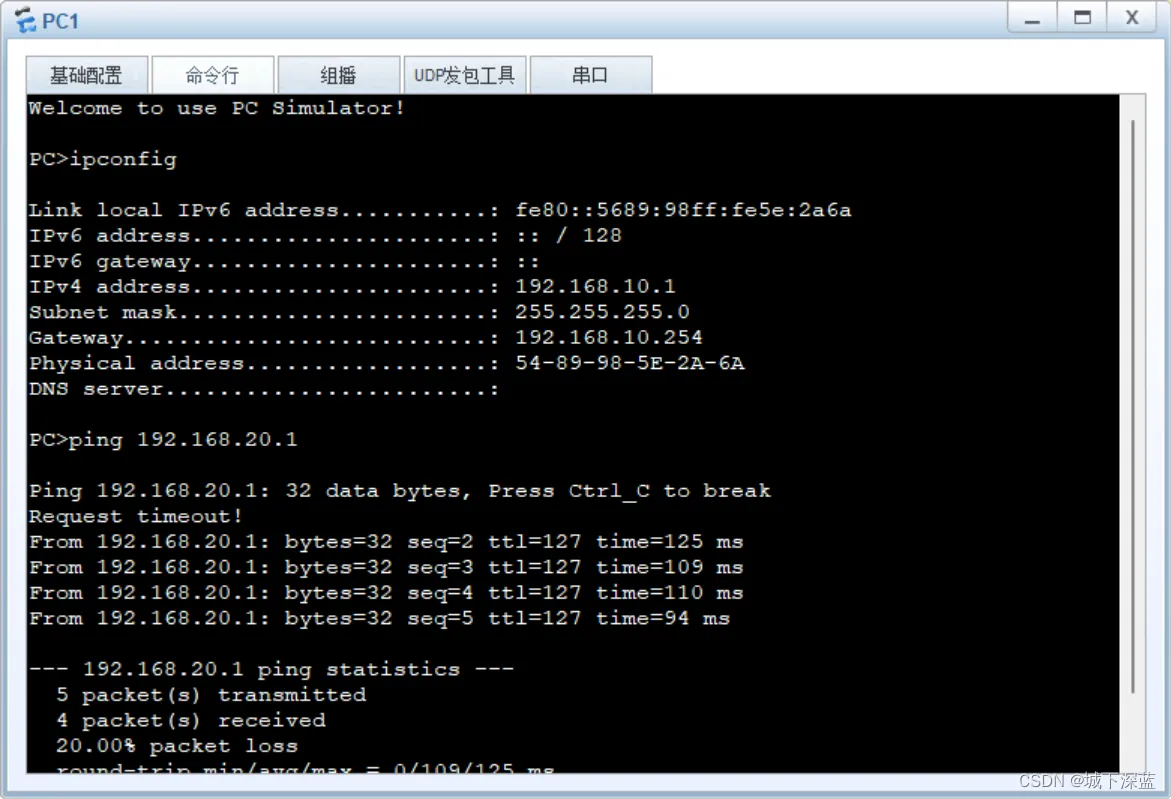

验证
提出了实例的概念，可以更好的提高设备的利用率;
实例 instance : 一个实例就是一个逻辑网络拓扑
每个实例中都可以指定独立的根交换机
实例之间不会互相影响
