**Android的UI设计可以说是决定一个app质量的关键因素，因为人们在使用app的时候，最先映入眼帘的就是app的界面了，一个美观、充实的界面能够给用户带来非常好的体验，会在用户心中留下好的印象。
对于UI设计，Android原生的控件加上一些开源库的使用，已经能够满足大部分的UI需求，但是，某些比较新颖、花哨的控件效果，我们只能通过自定义View来实现，那么，从该篇博客开始，我将记录关于Android自定义View的学习内容，并将其整理呈现给大家。**
我们来实现一个优酷菜单案例，在案例中会涉及到很多方面的知识。
案例效果如下：
在这里插入图片描述
对activity_main.xml文件进行修改。

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context="com.itcast.youkumenu.MainActivity">

    <RelativeLayout
        android:id="@+id/level1"
        android:layout_width="100dp"
        android:layout_height="50dp"
        android:layout_alignParentBottom="true"
        android:layout_centerHorizontal="true"
        android:background="@drawable/level1">
    </RelativeLayout>

    <RelativeLayout
        android:id="@+id/level2"
        android:layout_width="180dp"
        android:layout_height="90dp"
        android:layout_alignParentBottom="true"
        android:layout_centerHorizontal="true"
        android:background="@drawable/level2">
    </RelativeLayout>

    <RelativeLayout
        android:id="@+id/level3"
        android:layout_width="280dp"
        android:layout_height="140dp"
        android:layout_alignParentBottom="true"
        android:layout_centerHorizontal="true"
        android:background="@drawable/level3">
    </RelativeLayout>

</RelativeLayout>

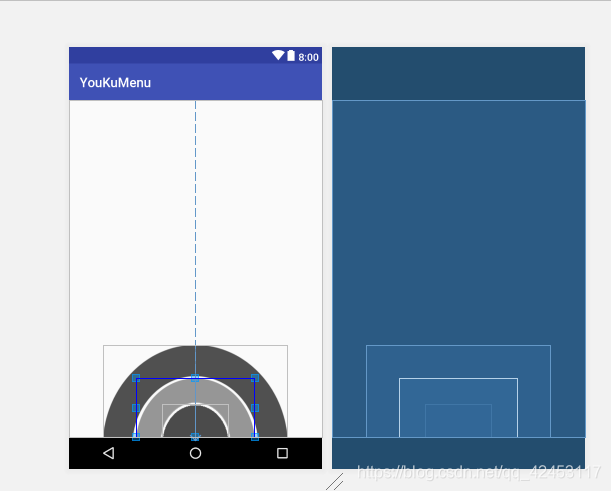

预览一下效果。
在这里插入图片描述
貌似效果已经出来了，但是请注意了，我这样布局的话能点到每个圆环吗？看上面的图片，我只能点到蓝色线条框住的矩形，这是因为小圆环被大圆环覆盖了，我们重新修改一下布局代码。

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context="com.itcast.youkumenu.MainActivity">

    <RelativeLayout
        android:id="@+id/level3"
        android:layout_width="280dp"
        android:layout_height="140dp"
        android:layout_alignParentBottom="true"
        android:layout_centerHorizontal="true"
        android:background="@drawable/level3">
    </RelativeLayout>

    <RelativeLayout
        android:id="@+id/level2"
        android:layout_width="180dp"
        android:layout_height="90dp"
        android:layout_alignParentBottom="true"
        android:layout_centerHorizontal="true"
        android:background="@drawable/level2">
    </RelativeLayout>

    <RelativeLayout
        android:id="@+id/level1"
        android:layout_width="100dp"
        android:layout_height="50dp"
        android:layout_alignParentBottom="true"
        android:layout_centerHorizontal="true"
        android:background="@drawable/level1">
    </RelativeLayout>

</RelativeLayout>

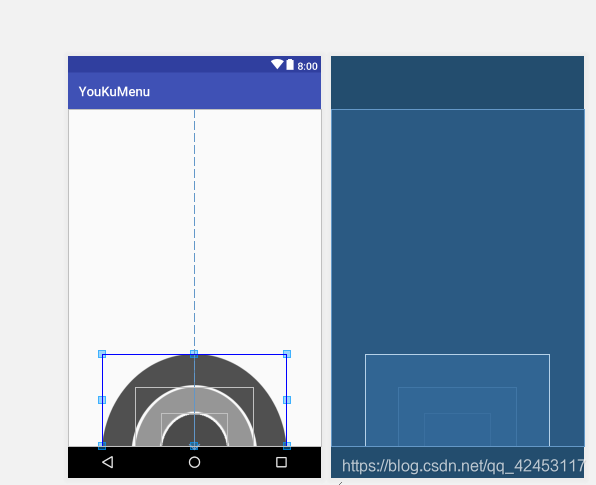

此时预览一下。
在这里插入图片描述
我已经能正确点击到每一个圆环，而我的代码只是将三个相对布局调换了一下位置，既然大圆环会覆盖到小圆环，那我们直接把大圆环放到最上面，这样就不会出现覆盖问题了。
这是我们需要注意的一个点。接下来贴出完整的布局代码。

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context="com.itcast.youkumenu.MainActivity">

    <RelativeLayout
        android:id="@+id/level3"
        android:layout_width="280dp"
        android:layout_height="140dp"
        android:layout_alignParentBottom="true"
        android:layout_centerHorizontal="true"
        android:background="@drawable/level3">

        <ImageView
            android:id="@+id/channel1"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_alignParentBottom="true"
            android:layout_marginBottom="8dp"
            android:layout_marginLeft="8dp"
            android:src="@drawable/channel1" />

        <ImageView
            android:id="@+id/channel2"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_above="@id/channel1"
            android:layout_marginBottom="8dp"
            android:layout_marginLeft="33dp"
            android:src="@drawable/channel2" />

        <ImageView
            android:id="@+id/channel3"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_above="@id/channel2"
            android:layout_marginBottom="8dp"
            android:layout_marginLeft="63dp"
            android:src="@drawable/channel3" />

        <ImageView
            android:id="@+id/channel4"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_centerHorizontal="true"
            android:layout_marginTop="8dp"
            android:src="@drawable/channel4" />

        <ImageView
            android:id="@+id/channel7"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_alignParentBottom="true"
            android:layout_alignParentRight="true"
            android:layout_marginBottom="8dp"
            android:layout_marginRight="8dp"
            android:src="@drawable/channel7" />

        <ImageView
            android:id="@+id/channel6"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_above="@id/channel7"
            android:layout_alignParentRight="true"
            android:layout_marginBottom="8dp"
            android:layout_marginRight="33dp"
            android:src="@drawable/channel6" />

        <ImageView
            android:id="@+id/channel5"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_above="@id/channel6"
            android:layout_alignParentRight="true"
            android:layout_marginBottom="8dp"
            android:layout_marginRight="63dp"
            android:src="@drawable/channel5" />
    </RelativeLayout>

    <RelativeLayout
        android:id="@+id/level2"
        android:layout_width="180dp"
        android:layout_height="90dp"
        android:layout_alignParentBottom="true"
        android:layout_centerHorizontal="true"
        android:background="@drawable/level2">

        <ImageView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_alignParentBottom="true"
            android:layout_marginBottom="8dp"
            android:layout_marginLeft="8dp"
            android:src="@drawable/icon_search" />

        <ImageView
            android:id="@+id/icon_menu"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_centerHorizontal="true"
            android:layout_marginTop="8dp"
            android:src="@drawable/icon_menu" />

        <ImageView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_alignParentBottom="true"
            android:layout_alignParentRight="true"
            android:layout_marginBottom="8dp"
            android:layout_marginRight="8dp"
            android:src="@drawable/icon_myyouku" />
    </RelativeLayout>

    <RelativeLayout
        android:id="@+id/level1"
        android:layout_width="100dp"
        android:layout_height="50dp"
        android:layout_alignParentBottom="true"
        android:layout_centerHorizontal="true"
        android:background="@drawable/level1">

        <ImageView
            android:id="@+id/icon_home"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_centerInParent="true"
            android:src="@drawable/icon_home" />
    </RelativeLayout>

</RelativeLayout>

这样布局我们就完成了，接下来我们要实现功能了。
我们可以把功能分为两层，我们先完成中间圆环菜单键控制最外层圆环旋转的动画。然后再完成最里层圆环home键控制中间圆环旋转的动画。

修改MainActivity的代码。

package com.itcast.youkumenu;

import android.os.Bundle;
import android.support.v7.app.AppCompatActivity;
import android.view.View;
import android.widget.ImageView;
import android.widget.RelativeLayout;
import android.widget.Toast;

public class MainActivity extends AppCompatActivity {

    private RelativeLayout level1;
    private RelativeLayout level2;
    private RelativeLayout level3;
    private ImageView icon_menu;
    private ImageView icon_home;

    /**
     * 是否显示最外层圆环
     * true:显示
     * false:隐藏
     */
    private boolean isShowLevel3 = true;

    /**
     * 是否显示中间圆环
     * true:显示
     * false:隐藏
     */
    private boolean isShowLevel2 = true;

    /**
     * 是否显示最里层圆环
     * true:显示
     * false:隐藏
     */
    private boolean isShowLevel1 = true;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        initView();

    }

    private void initView() {
        level3 = (RelativeLayout) findViewById(R.id.level3);
        icon_menu = (ImageView) findViewById(R.id.icon_menu);
        level2 = (RelativeLayout) findViewById(R.id.level2);
        icon_home = (ImageView) findViewById(R.id.icon_home);
        level1 = (RelativeLayout) findViewById(R.id.level1);

        MyOnClickListener myOnClickListener = new MyOnClickListener();
        //设置点击事件
        icon_home.setOnClickListener(myOnClickListener);
        icon_menu.setOnClickListener(myOnClickListener);
    }

    class MyOnClickListener implements View.OnClickListener {

        @Override
        public void onClick(View v) {
            switch (v.getId()) {
                case R.id.icon_home://home键
                    //如果最外层菜单和中间菜单都是显示的，就都设置为隐藏
                    if(isShowLevel2){
                        //隐藏中间菜单
                        isShowLevel2 = false;
                        Tools.hideView(level2);

                        if(isShowLevel3){
                            //隐藏最外层菜单
                            isShowLevel3 = false;
                            Tools.hideView(level3,200);
                        }
                    }else{
                        //显示中间菜单
                        isShowLevel2 = true;
                        Tools.showView(level2);
                    }
                    //如果都是隐藏的，就仅显示中间菜单

                    break;
                case R.id.icon_menu://菜单键

                    if(isShowLevel3){
                        //隐藏
                        isShowLevel3 = false;
                        Tools.hideView(level3);
                    }else{
                        //显示
                        isShowLevel3 = true;
                        Tools.showView(level3);
                    }
                    break;
            }
        }
    }
}

在显示和隐藏布局的时候，我抽出了一个工具类用于实现旋转动画，工具类代码如下。

package com.itcast.youkumenu;

import android.view.View;
import android.view.animation.RotateAnimation;
import android.widget.RelativeLayout;

/**
 * 显示和隐藏指定的控件
 */
class Tools {

    public static void hideView(View view) {
        hideView(view,0);
    }

    public static void showView(View view) {
        RotateAnimation ra = new RotateAnimation(180, 360, view.getWidth() / 2, view.getHeight());
        ra.setDuration(500);//设置动画播放持续时间
        ra.setFillAfter(true);//动画停留在播放完成的状态
        view.startAnimation(ra);
    }

    public static void hideView(View view, int startOffset) {
        RotateAnimation ra = new RotateAnimation(0, 180, view.getWidth() / 2, view.getHeight());
        ra.setDuration(500);//设置动画播放持续时间
        ra.setFillAfter(true);//动画停留在播放完成的状态
        ra.setStartOffset(startOffset);//设置动画延迟时间
        view.startAnimation(ra);
    }
}

运行项目，效果如下。
在这里插入图片描述
现在我们要实现一下点击menu键也能隐藏圆环。要想实现这个效果，就得对手机按钮进行控制。
重新修改MainActivity的代码。

package com.itcast.youkumenu;

import android.os.Bundle;
import android.support.v7.app.AppCompatActivity;
import android.view.KeyEvent;
import android.view.View;
import android.widget.ImageView;
import android.widget.RelativeLayout;
import android.widget.Toast;

public class MainActivity extends AppCompatActivity {

    private RelativeLayout level1;
    private RelativeLayout level2;
    private RelativeLayout level3;
    private ImageView icon_menu;
    private ImageView icon_home;

    /**
     * 是否显示最外层圆环
     * true:显示
     * false:隐藏
     */
    private boolean isShowLevel3 = true;

    /**
     * 是否显示中间圆环
     * true:显示
     * false:隐藏
     */
    private boolean isShowLevel2 = true;

    /**
     * 是否显示最里层圆环
     * true:显示
     * false:隐藏
     */
    private boolean isShowLevel1 = true;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        initView();

    }

    private void initView() {
        level3 = (RelativeLayout) findViewById(R.id.level3);
        icon_menu = (ImageView) findViewById(R.id.icon_menu);
        level2 = (RelativeLayout) findViewById(R.id.level2);
        icon_home = (ImageView) findViewById(R.id.icon_home);
        level1 = (RelativeLayout) findViewById(R.id.level1);

        MyOnClickListener myOnClickListener = new MyOnClickListener();
        //设置点击事件
        icon_home.setOnClickListener(myOnClickListener);
        icon_menu.setOnClickListener(myOnClickListener);
    }

    class MyOnClickListener implements View.OnClickListener {

        @Override
        public void onClick(View v) {
            switch (v.getId()) {
                case R.id.icon_home://home键
                    //如果最外层菜单和中间菜单都是显示的，就都设置为隐藏
                    if(isShowLevel2){
                        //隐藏中间菜单
                        isShowLevel2 = false;
                        Tools.hideView(level2);

                        if(isShowLevel3){
                            //隐藏最外层菜单
                            isShowLevel3 = false;
                            Tools.hideView(level3,200);
                        }
                    }else{
                        //显示中间菜单
                        isShowLevel2 = true;
                        Tools.showView(level2);
                    }
                    //如果都是隐藏的，就仅显示中间菜单

                    break;
                case R.id.icon_menu://菜单键

                    if(isShowLevel3){
                        //隐藏
                        isShowLevel3 = false;
                        Tools.hideView(level3);
                    }else{
                        //显示
                        isShowLevel3 = true;
                        Tools.showView(level3);
                    }
                    break;
            }
        }
    }

    @Override
    public boolean onKeyDown(int keyCode, KeyEvent event) {
        if (keyCode == KeyEvent.KEYCODE_MENU){

            //如果三个圆环是显示的，就全部隐藏
            if (isShowLevel1){
                isShowLevel1 = false;
                Tools.hideView(level1);
                if(isShowLevel2){
                    //隐藏中间圆环
                    isShowLevel2 = false;
                    Tools.hideView(level2,200);

                    if (isShowLevel3){
                        //隐藏最外层圆环
                        isShowLevel3 = false;
                        Tools.hideView(level3,400);
                    }
                }
            }else{
                //如果最里层圆环和中间圆环是隐藏的，就显示
                //显示最里层圆环
                isShowLevel1 = true;
                Tools.showView(level1);

                //显示中间圆环
                isShowLevel2 = true;
                Tools.showView(level2,200);
            }

            return true;
        }
        return super.onKeyDown(keyCode, event);
    }
}

工具类代码。

package com.itcast.youkumenu;

import android.view.View;
import android.view.animation.RotateAnimation;
import android.widget.RelativeLayout;

/**
 * 显示和隐藏指定的控件
 */
class Tools {

    public static void hideView(View view) {
        hideView(view,0);
    }

    public static void showView(View view) {
        showView(view,0);
    }

    public static void hideView(View view, int startOffset) {
        RotateAnimation ra = new RotateAnimation(0, 180, view.getWidth() / 2, view.getHeight());
        ra.setDuration(500);//设置动画播放持续时间
        ra.setFillAfter(true);//动画停留在播放完成的状态
        ra.setStartOffset(startOffset);//设置动画延迟时间
        view.startAnimation(ra);
    }

    public static void showView(View view, int startOffset) {
        RotateAnimation ra = new RotateAnimation(180, 360, view.getWidth() / 2, view.getHeight());
        ra.setDuration(500);//设置动画播放持续时间
        ra.setFillAfter(true);//动画停留在播放完成的状态
        ra.setStartOffset(startOffset);
        view.startAnimation(ra);
    }
}

运行项目，效果如下。
在这里插入图片描述
这样就实现了再点击手机的menu键时圆环旋转消失，但是这样就产生了一个bug，不知道观察了上面的动图大家发现bug没有，当我按menu键隐藏圆环时，我再去点击圆环的位置，圆环还是旋转出来了，按道理我们的圆环消失后，就不能被我们点击出来了吧。这里就涉及到了普通动画和属性动画的区别了。当然，解决办法有很多，我这里介绍两种。
第一种，给每个孩子设置不可以点击。
那很多人就有点子了，可以在Tools类的hideView()方法中添加view.setEnabled(false);，然后在showView()方法中添加view.setEnabled(true);，有些人以为这样就能够解决bug了。其实以为这样可以解决问题的人，他就不了解View和ViewGroup的区别，View是不能够对孩子进行操作的，而我们在方法中将传递过来的布局转换为了View，它原先的某些属性就丢失了。其实，对view参数设置了不可点击的话，相对布局确实变得无法被点击了，但是，它的孩子还是可以被点击的。那应该怎么办呢？我们把Tools类中的四个方法的View参数全部改为ViewGroup，然后对ViewGroup的孩子进行禁止点击的操作。具体代码如下。

package com.itcast.youkumenu;

import android.view.View;
import android.view.ViewGroup;
import android.view.animation.RotateAnimation;
import android.widget.RelativeLayout;

/**
 * 显示和隐藏指定的控件
 */
class Tools {

    public static void hideView(ViewGroup view) {
        hideView(view,0);
    }

    public static void showView(ViewGroup view) {
        showView(view,0);
    }

    public static void hideView(ViewGroup view, int startOffset) {
        RotateAnimation ra = new RotateAnimation(0, 180, view.getWidth() / 2, view.getHeight());
        ra.setDuration(500);//设置动画播放持续时间
        ra.setFillAfter(true);//动画停留在播放完成的状态
        ra.setStartOffset(startOffset);//设置动画延迟时间
        view.startAnimation(ra);

        for(int i = 0;i < view.getChildCount();i++){
            View childView = view.getChildAt(i);
            //设置不可以点击
            childView.setEnabled(false);
        }
    }

    public static void showView(ViewGroup view, int startOffset) {
        RotateAnimation ra = new RotateAnimation(180, 360, view.getWidth() / 2, view.getHeight());
        ra.setDuration(500);//设置动画播放持续时间
        ra.setFillAfter(true);//动画停留在播放完成的状态
        ra.setStartOffset(startOffset);
        view.startAnimation(ra);

        for(int i = 0;i < view.getChildCount();i++){
            View childView = view.getChildAt(i);
            //设置不可以点击
            childView.setEnabled(true);
        }
    }
}

这时你再运行项目，然后点击menu键隐藏圆环后，不管你怎么点击，圆环都不会再出来了。

第二种方法，前面也说到了，我们可以通过属性动画解决该bug。
属性动画和普通动画的区别在于，普通动画只有视觉效果，而控件不会改变它的位置；属性动画不仅有动画效果，而且控件会随着动画而改变位置。可以想象，使用属性动画来旋转的话，当动画执行完毕时，布局旋转180度，此时控件都会旋转到屏幕的下方，这样，用户就点击不到控件从而也就不能触发点击事件了。
修改工具类代码。

package com.itcast.youkumenu;

import android.animation.ObjectAnimator;
import android.view.View;
import android.view.ViewGroup;
import android.view.animation.RotateAnimation;
import android.widget.RelativeLayout;

/**
 * 显示和隐藏指定的控件
 */
class Tools {

    public static void hideView(ViewGroup view) {
        hideView(view, 0);
    }

    public static void showView(ViewGroup view) {
        showView(view, 0);
    }

    public static void hideView(ViewGroup view, int startOffset) {
//        RotateAnimation ra = new RotateAnimation(0, 180, view.getWidth() / 2, view.getHeight());
//        ra.setDuration(500);//设置动画播放持续时间
//        ra.setFillAfter(true);//动画停留在播放完成的状态
//        ra.setStartOffset(startOffset);//设置动画延迟时间
//        view.startAnimation(ra);
//
//        for(int i = 0;i < view.getChildCount();i++){
//            View childView = view.getChildAt(i);
//            //设置不可以点击
//            childView.setEnabled(false);
//        }

        //改为属性动画
        ObjectAnimator animator = ObjectAnimator.ofFloat(view, "rotation", 0, 180);
        animator.setDuration(500);
        animator.setStartDelay(startOffset);
        animator.start();
        view.setPivotX(view.getWidth() / 2);
        view.setPivotY(view.getHeight());
    }

    public static void showView(ViewGroup view, int startOffset) {
//        RotateAnimation ra = new RotateAnimation(180, 360, view.getWidth() / 2, view.getHeight());
//        ra.setDuration(500);//设置动画播放持续时间
//        ra.setFillAfter(true);//动画停留在播放完成的状态
//        ra.setStartOffset(startOffset);
//        view.startAnimation(ra);
//
//        for (int i = 0; i < view.getChildCount(); i++) {
//            View childView = view.getChildAt(i);
//            //设置不可以点击
//            childView.setEnabled(true);
//        }

        //改为属性动画
        ObjectAnimator animator = ObjectAnimator.ofFloat(view, "rotation", 180, 360);
        animator.setDuration(500);
        animator.setStartDelay(startOffset);
        animator.start();
        view.setPivotX(view.getWidth() / 2);
        view.setPivotY(view.getHeight());
    }
}

运行项目，效果和原来相同，但是bug却已经解决了，大家可以自己试一试，原理我也已经说过了。对于动画，Android中分了三个部分，补间动画、帧动画、属性动画，动画的话，我也会在今后的博客中专门讲解一下。那么今天的内容就到这里了。

点击下载源码

Android进阶之绘制-自定义View完全掌握(一)

热门文章

最新文章

相关课程

相关电子书

推荐镜像
