【机械】二维钢桁架分析与设计附matlab代码

1 内容介绍

主要介绍了某屋盖钢桁架结构的体系,分析条件,相关计算结果及支座节点的设计等

2 部分代码

function Plot_Results(Node,Element,Mag_Factor,Result_type)

NNode=length(Node);

for i=1:1:NNode

X(i,1)=Node{i}.x;

Y(i,1)=Node{i}.y;

Ux(i,1)=Node{i}.Ux;

Uy(i,1)=Node{i}.Uy;



end

figure;

X=X+Ux*Mag_Factor;

Y=Y+Uy*Mag_Factor;

NElement=length(Element);

for i=1:1:NElement

if Result_type==1

Result(i,1)=Element{i}.Strain;

end

if Result_type==2

Result(i,1)=Element{i}.Stress;

end

if Result_type==3

Result(i,1)=Element{i}.Axial_Force;

end

if Result_type==4

Result(i,1)=Element{i}.Ratio;

end

Lines(i,:)=Element{i}.Nodes;



end

if Result_type==0

plot(X,Y,'o','MarkerFaceColor','m','MarkerEdgeColor','k');

for j = 1:NElement

line(X(Lines(j,:)),Y(Lines(j,:)),'color','red','LineWidth',2);

end

else

cmap = colormap;

c = round(1+(size(cmap,1)-1)*(Result - min(Result))/(max(Result)-min(Result)));

if isnan(c); c=round(1+(size(cmap,1)-1)/2)*ones(size(Result,1),1); end

plot(X,Y,'o','MarkerFaceColor','m','MarkerEdgeColor','k');

for j = 1:NElement

line(X(Lines(j,:)),Y(Lines(j,:)),'color',cmap(c(j),:),'LineWidth',2);

end

colorbar

caxis([ min(Result) , max(Result)]);

if sum(abs(Result))==0; caxis([-1 1]); end

end

daspect([1 1 1]);

end

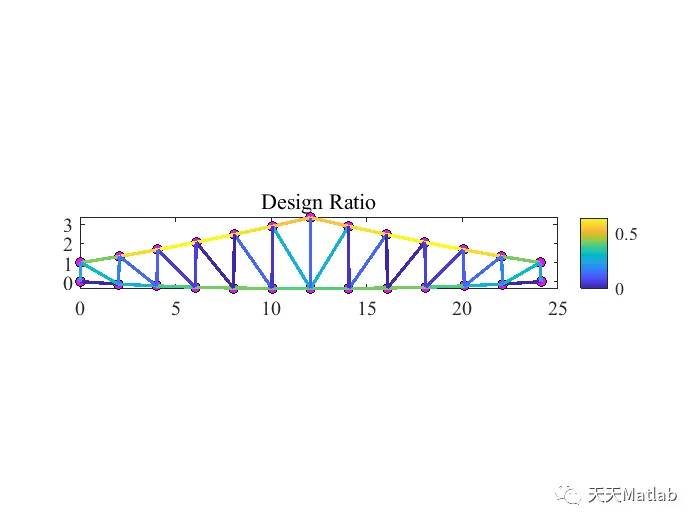

3 运行结果

4 参考文献

[1]李罡. "基于matlab的空间三维桁架结构受力分析通用程序设计." 喀什师范学院学报 26.3(2005):4.
