邱发福鹰潭市科海光器件有限公司 江西鹰潭335000
0 引言
光纤连接器是光纤通信系统中使用量最大的光无源器件，广泛应用于通信、局域网（LAN）、光纤到户（FTTH）、高质量视频传输、光纤传感、测试仪器仪表等。随着5G建设的快速推进，电信、广播电视与网络的高度融合，智慧城市的建设，数据连接从100G向400G、800G迈进。对光纤连接器提出了更多、更高的要求，小型化、高密度是光纤连接器今后的发展趋势与方向。

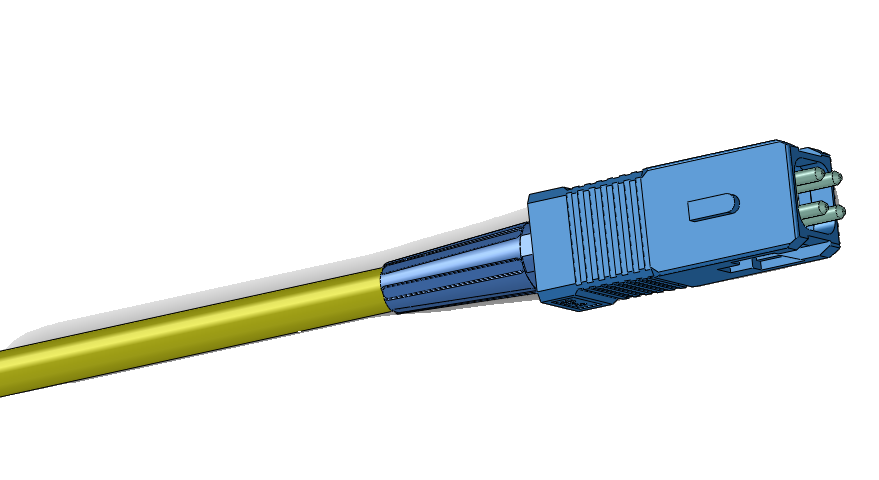

针对着未来光纤通信的发展对光纤连接器小型化、集成化的需求，设计了一款SL高密度连接器。它的外壳采用类似SC连接器的矩形结构及弹性卡子锁紧机构，包括一个耦合销键，内部集成了四组加在光轴方向上具有弹性的外径为1.25mm插针。四组插针呈矩形分布，相互独立、互不影响。连接器插头有一个类似SC的插入开关，用于与SL适配器元件之间相互位置的限位，连接器的四组插针与SL适配器用于对中的四个弹性陶瓷套筒一一对应。连接器插入时，可同时接通四个光通道。SL适配器面板接口尺寸与现有的SC单芯适配器和LC双芯适配器（仿SC面板）的尺寸一致，其连接密度是现有LC双芯连接器的两倍，是SC单芯连接器的4倍。用SL连接器替代LC或SC连接器，可成倍的提高光通信设备接口与光纤连接器布线的密度，更好的满足光通信设备向高密度、大容量、集成化方向发展的需要。如下图：
1 SL光纤连接器的结构

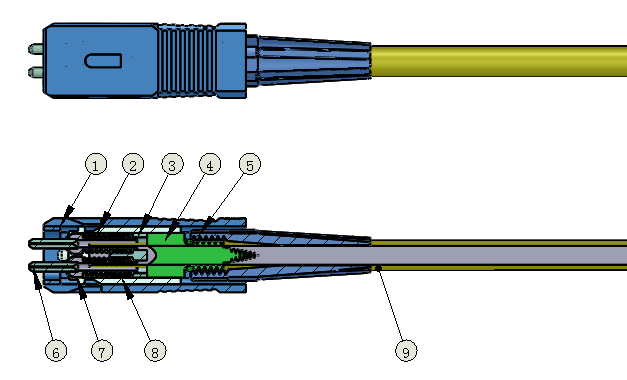

SL连接器由外壳、内套等到九个部件组成，采用类似SC插拔销闩式结构，外壳与内套材料采用含玻纤的增强型PBT塑料注塑而成，内含四组插针组合体（包含1.25陶瓷插芯、尾座与弹簧）组装在同一内套与弹簧座内。且相互独立，互不影响。锁紧套将光缆锁紧固定在后套上。将组合体插入外套内，构成一个完整的SL光纤活动连接器。光纤用环氧树脂固定在四个陶瓷插芯中心孔内，四个插芯可分开研磨后组装，也可组合后研磨。选用不同结构的陶瓷插芯与研磨方式，可制作加工为PC、UPC和APC型SL光纤连接器。如下图：
2 SL光纤适配器器的结构
SL光纤适配器是由外框、芯夹、陶瓷套管等部件组成。两组芯夹与四个陶瓷套管结合组成一功能体。通过定位卡将芯夹组合体固定在外框内。适配器与设备面板有两种连接方式，一是通过两个M2的螺栓将适配器与面板固定；二是通过适配器自带的卡扣，适配器插入面板安装孔时，卡扣弹起，使适配器固定在面板上。SL适配器外端设计有一挡光弹片,当外端连接器拔出时,挡光弹片会自动弹起,遮挡住连接器端口射出的光线,以达到保护操作人员的眼睛与工作环境的作用。
3 SL光纤连接器的特点
SL连接器内含四组1.25插针，插针间距为3.1mm，比LC双芯连接器（6.25mm）缩小两倍，比SC双芯连接器（12.70mm）缩小四倍。且一次插入可连接四个通道，提高了插拔工作效率。SL适配器与LC双芯适配器和SC单芯适配器面板接口尺寸相同，可方便快捷地用SL连接器替代现有的LC或SC连接器。
SL连接器与适配器与LC和SC比较
- 结束语
光纤适配器与连接器是光通信设备接口及相互连接的常用器件,如密集波分复用（DWDM）等光通器件，输入、输出接口均为光纤适配器。SL连接器具有小型化、集成化、密集化，插拔快捷、重复性的特点。用SL光纤连接器替代目前常用的LC或SC光纤连接器，可成倍的提高光通信设备接口与光纤连接器布线的密度，更好的满足光通信设备向高密度、大容量、集成化方向发展的需要。符合光通信设备的发展趋势，具有良好的发展与应用前景。
作者简介:
邱发福 电子信息高级工程师,鹰潭市科海光器件有限公司总工程师.主要从事光纤连接器、适配器、衰减器等无源器件的设计与制造，曾设计LC双芯、四芯一体式适配器、MPO一体式适配器、LC一体式连接器，SC反射器组件，产品曾获国家发明专利及实用新型专利。电子邮箱：ytqff@163.com 联系电话：18007016101
