二、设置图像参数
1、图像参数
图像颜色参数 :
红色 : r
绿色 : g
蓝色 : b
黄色 : y
粉色 : m
青色 : c
白色 : w
黑色 : k
图像线形参数 :
实线 : -
虚线 : –
冒号线 : :
点划线 : -.
数据标记点参数 :
点 :
十字号 : +
圆圈 : o
星号 : *
叉号 : x
正方形 : s
菱形 : d
上三角 : ^
下三角 : v
左三角 : <
右三角 : >
五角星 : p
六角形 : h
2、代码示例
代码示例 :
%% 二维绘图 % 定义 x 变量 , % 从 0 开始 , 每次递增 0.1 , 到 2 * pi 结束 % 坐标系中 x 点的个数是 2 * pi / 0.1 个 x = 0 : 0.1 : 2 * pi; % 定义 y 变量 % 使用 sin 函数 , 传入 x 作为参数 y = sin(x); % cos 函数 y2 = cos(x); % 建立幕布, 该步骤可选 figure % 绘制二维平面图 % 公用一个坐标系, y有不同的取值 % 传入的两个参数分别是 x , y [AX, H1, H2] = plotyy(x, y, x, y2); % 设置曲线 1 的 y 轴标题 set( get(AX(1), 'Ylabel'), 'String', '正弦函数' ); % 设置曲线 2 的 y 轴标题 set( get(AX(2), 'Ylabel'), 'String', '余弦函数' ); % 设置曲线 1 正弦函数为虚线 set(H1, 'LineStyle', '--') % 设置曲线 2 余弦函数为毛号线 set(H2, 'LineStyle', ':') % 设置标题 title('正弦余弦函数曲线') % x 轴标签 xlabel('x'); % y 轴标签 %ylabel('sin(x)') % 设置曲线的 x 轴范围 xlim([0 2 * pi]);

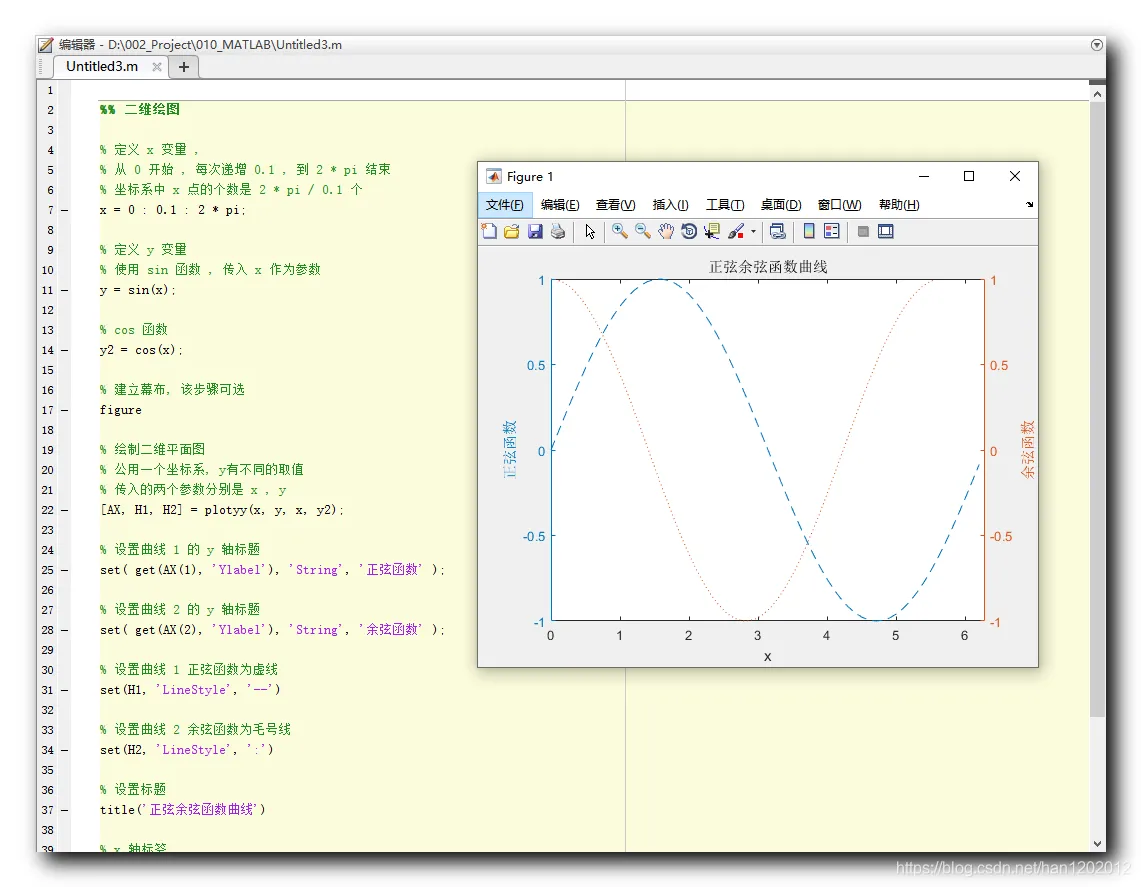

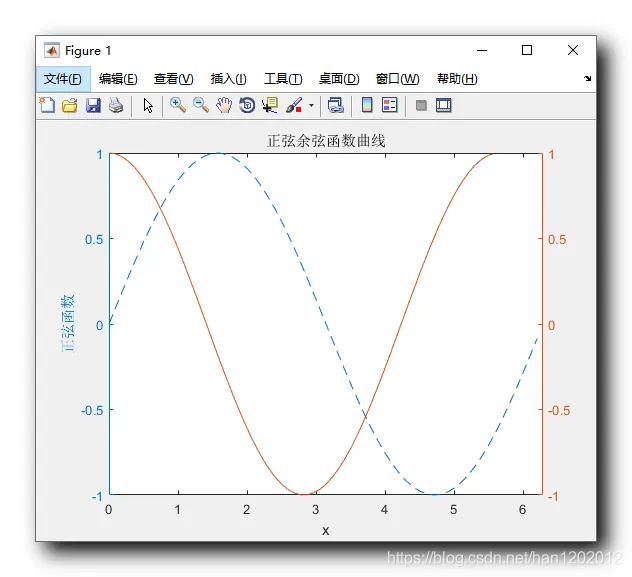

运行结果 :
