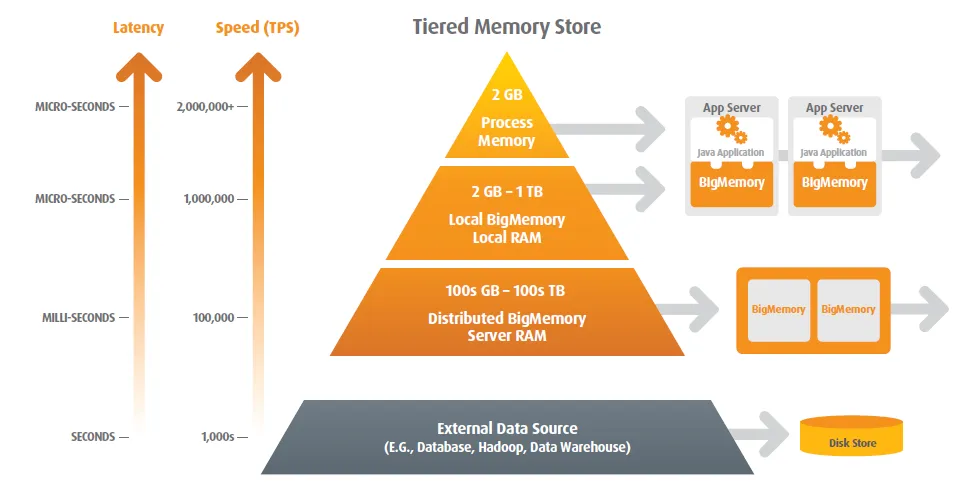

一、Ehcache存储层级示意图：

二、层级说明

1、MemStore(通常指堆内存储)

(1) 堆内存储，受制于GC

(2) 理论上最快，可以存储序列化和非序列化数据

(3) 线程安全

(4) 如果使用了OffHeapStore，那么MemStore保存The hottest subset of data from thre OffHeapStore.

2、OffHeapStore(堆外内存：被称为BigMemory):

有关堆外内存：可以参考如下文章：http://calvin1978.blogcn.com/articles/directbytebuffer.html

只在企业版本的Ehcache(BigMemory)中提供，原理是利用nio的DirectByteBuffers实现，比存储到磁盘上快，而且完全不受GC的影响，可以保证响应时间的稳定性；但是direct buffer的在分配上的开销要比heap buffer大，而且要求必须以字节数组方式存储，因此对象必须在存储过程中进行序列化，读取则进行反序列化操作，它的速度大约比堆内存储慢一个数量级。

（注：direct buffer不受GC影响，但是direct buffer归属的的JAVA对象是在堆上且能够被GC回收的，一旦它被回收，JVM将释放direct buffer的堆外空间。）

(1) 堆外内存，不受制于GC

(2)  只在Bigmemory中能用，Ehcache不支持。

(3) 堆外内存使用字节码存储，所以只能存储序列化数据。

3、DiskStore(磁盘存储):

(1) 只能存储序列化的数据。

(2) 此数据层是可选的，不是必须的。
