libevent源码分析

简介:
+关注继续查看

这两天没事,看了一下Memcached和libevent的源码,做个小总结。



1、入门

1.1、概述
Libevent是一个用于开发可扩展性网络服务器的基于事件驱动(event-driven)模型的网络库。Libevent有几个显著的亮点:
(1)事件驱动(event-driven),高性能;
(2)轻量级,专注于网络,不如 ACE 那么臃肿庞大;
(3)源代码相当精炼、易读;
(4)跨平台,支持 Windows、Linux、*BSD和 Mac Os;
(5)支持多种 I/O多路复用技术, epoll、poll、dev/poll、select 和kqueue 等;
(6)支持 I/O,定时器和信号等事件;
(7)注册事件优先级;
 Libevent 已经被广泛的应用,作为底层的网络库;比如 memcached、 Vomi t、 Nylon、 Netchat等等。



1.2、一个简单示例

代码

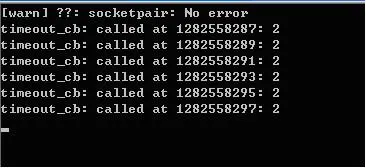

这是一个简单的基于libevent的定时器程序,运行结果:



用libevent编程非常简单,只需要调用event_init初始化环境,然后调用event_add注册相应的事件,接着调用event_dispatch等待并处理相应的事件即可。
调用event_add注册事件时,设置其回调函数。Libevent检测到事件发生时,便会调用事件对应的回调用函数,执行相关的业务逻辑。

1.3、源代码结构
Libevent 的源代码虽然都在一层文件夹下面,但是其代码分类还是相当清晰的,主要可分为头文件、内部使用的头文件、辅助功能函数、日志、libevent 框架、对系统 I/O 多路复用机制的封装、信号管理、定时事件管理、缓冲区管理、基本数据结构和基于 libevent的两个实用库等几个部分,有些部分可能就是一个源文件。
(1)头文件
主要就是 event.h:事件宏定义、接口函数声明,主要结构体 event 的声明;
(2)内部头文件
xxx-internal.h:内部数据结构和函数,对外不可见,以达到信息隐藏的目的;
(3)libevent框架
event.c:event 整体框架的代码实现;
(4)对系统 I/O多路复用机制的封装
epoll.c:对 epoll 的封装;
select.c:对 select 的封装;
devpoll.c:对 dev/poll 的封装;
kqueue.c:对kqueue 的封装;
(5)定时事件管理
min-heap.h:其实就是一个以时间作为 key的小根堆结构;
(6)信号管理
signal.c:对信号事件的处理;
(7)辅助功能函数
evutil.h  和 evutil.c:一些辅助功能函数,包括创建 socket pair和一些时间操作函数:加、减和比较等。
(8)日志
log.h和 log.c:log 日志函数
(9)缓冲区管理
evbuffer.c 和buffer.c:libevent 对缓冲区的封装;
(10)基本数据结构
compat\sys 下的两个源文件: queue.h是 libevent 基本数据结构的实现,包括链表,双向链表,队列等;_libevent_time.h:一些用于时间操作的结构体定义、函数和宏定义;
(11)实用网络库
     http 和evdns:是基于 libevent 实现的http 服务器和异步 dns 查询库;

2、核心对象
结构体event和event_base是libevent的两个核心数据结构,前者代表一个事件对象,后者代表整个事件处理框架。
2.1、event(事件)

复制代码
复制代码
代码
 1 //event.h
 2 struct event {
 3 TAILQ_ENTRY (event) ev_next;          //已注册事件链表
 4 TAILQ_ENTRY (event) ev_active_next;//就绪事件链表
 5 TAILQ_ENTRY (event) ev_signal_next; //signal链表
 6 unsigned int min_heap_idx;    /* for managing timeouts,事件在堆中的下标 */
 7
 8 struct event_base *ev_base;
 9
10 int ev_fd;      //对于I/O事件,是绑定的文件描述符;对于signal事件,是绑定的信号
11 short ev_events; //event关注的事件类型
12 short ev_ncalls; //事件就绪执行时,调用 ev_callback 的次数
13 short *ev_pncalls;    /* Allows deletes in callback */
14
15 struct timeval ev_timeout;  //timout事件的超时值
16
17 int ev_pri;   /* smaller numbers are higher priority,优先级 */
18
19 void (*ev_callback)(int, short, void *arg); //回调函数
20 void *ev_arg; //回调函数的参数
21
22 int ev_res;        /* result passed to event callback */
23 int ev_flags; //event的状态
24 };
25
复制代码
复制代码

Libevent通过event对象将I/O事件、信号事件和定时器事件封装,从而统一处理,这也是libevent的精妙所有。
各个字段的具体含义:
(1) ev_events:event关注的事件类型,它可以是以下3种类型:
I/O事件: EV_WRITE和EV_READ
定时事件:EV_TIMEOUT
信号:    EV_SIGNAL
辅助选项:EV_PERSIST,表明是一个永久事件
libevent中的定义为:
#define EV_TIMEOUT    0x01
#define EV_READ    0x02
#define EV_WRITE    0x04
#define EV_SIGNAL    0x08
#define EV_PERSIST    0x10    /* Persistant event */
(2)ev_next,ev_active_next 和 ev_signal_next 都是双向链表节点指针;它们是 libevent 对不同事件类型和在不同的时期,对事件的管理时使用到的字段。
libevent 使用双向链表保存所有注册的 I/O和 Signal 事件,ev_next 就是该I/O事件在链表中的位置;此链表可以称为“已注册事件链表”;
同样 ev_signal_next 就是 signal 事件在 signal 事件链表中的位置;
ev_active_next:libevent 将所有的激活事件放入到链表 active list 中,然后遍历 active list 执
行调度,ev_active_next就指明了 event 在active list 中的位置;
(3)min_heap_idx 和 ev_timeout,如果是 timeout 事件,它们是 event 在小根堆中的索引和超时值,libevent 使用小根堆来管理定时事件。
(4)ev_base指向事件框架实例。
(5)ev_fd,对于 I/O事件,是绑定的文件描述符;对于 signal 事件,是事件对应的信号;
(6)eb_flags:libevent 用于标记 event信息的字段,表明事件当前的状态,可能的值有:
#define EVLIST_TIMEOUT   0x01 // event在time堆中
#define EVLIST_INSERTED 0x02 // event在已注册事件链表中
#define EVLIST_SIGNAL    0x04 // 未见使用
#define EVLIST_ACTIVE    0x08 // event在激活链表中
#define EVLIST_INTERNAL 0x10 // 内部使用标记
#define EVLIST_INIT      0x80 // event 已被初始化

2.2、event_base(事件处理框架)



复制代码
复制代码
代码
 1 //evenet_internal.h
 2 struct event_base {
 3 const struct eventop *evsel; //底层具体I/O demultiplex操作函数集
 4 void *evbase;
 5 int event_count;        /* counts number of total events,总的事件数量 */
 6 int event_count_active;    /* counts number of active events,就绪事件数量 */
 7
 8 int event_gotterm;        /* Set to terminate loop */
 9 int event_break;        /* Set to terminate loop immediately */
10
11 /* active event management */
12 //就绪事件链表数组
13 struct event_list **activequeues;
14 int nactivequeues;//就绪事件队列个数
15
16 /* signal handling info */
17 struct evsignal_info sig; //用于管理信号
18
19 struct event_list eventqueue; //注册事件队列
20 struct timeval event_tv;
21
22 struct min_heap timeheap; //管理定时器的小根堆
23 struct timeval tv_cache; //记录时间缓存
24 };
复制代码
复制代码

(1)evsel:libevent支持Linux、Windows等多种平台,也支持epoll、poll、select、kqueue等多种I/O多路复用模型。如果把event_init、event_add看成高层抽象的统一事件操作接口,则evsel为这些函数在底层具体的I/O demultiplex的对应的操作函数集。eventop为函数指针的集合:

复制代码
复制代码
代码
 1 struct eventop {
 2 const char *name;
 3 void *(*init)(struct event_base *);
 4 int (*add)(void *, struct event *);
 5 int (*del)(void *, struct event *);
 6 int (*dispatch)(struct event_base *, void *, struct timeval *);
 7 void (*dealloc)(struct event_base *, void *);
 8 /* set if we need to reinitialize the event base */
 9 int need_reinit;
10 };
11
复制代码
复制代码

在初始化函数event_base_new中,libevent将evsel指向全局数组eventops的具体元素:

代码



2.3、主要函数
2.3.1、event_int(初始化libevent实例)
struct event_base *
event_init(void)
初始化事件处理框架实例,内部调用event_base_new。

event_base_new的主要逻辑:

复制代码
复制代码
代码
 1 struct event_base *
 2 event_base_new(void)
 3 {
 4
 5 //初始化小根堆
 6 min_heap_ctor(&base->timeheap);
 7
 8 //初始化注册事件队列
 9 TAILQ_INIT(&base->eventqueue);
10
11 for (i = 0; eventops[i] && !base->evbase; i++) {
12 //I/O demultiplex机制实例
13 base->evsel = eventops[i];
14
15 //初始化I/O demultiplex实例(参见win32_init)
16 base->evbase = base->evsel->init(base);
17 }
18
19 //分配1个就绪事件队列
20 event_base_priority_init(base, 1);
21
22 }
复制代码
复制代码

2.3.2、event_add(注册事件)
//注册事件
int
event_add(struct event *ev, const struct timeval *tv)
该函数主要将事件ev加入到事件框架event_base的注册事件链表base->eventqueue。

2.3.3、event_del(删除事件)
//删除事件
int
event_del(struct event *ev)
该函数主要将事件ev从相应的链表上删除。

2.3.4、event_set(设置事件)

复制代码
复制代码
代码
/*设置event对象
**ev:事件对象
**fd:事件对应的文件描述符或信号,对于定时器设为-1
**events:事件类型,比如 EV_READ,EV_PERSIST, EV_WRITE, EV_SIGNAL
**callback:事件的回调函数
**arg:回调函数参数
*/
void
event_set(struct event *ev, int fd, short events,
      void (*callback)(int, short, void *), void *arg)
复制代码
复制代码

在将事件注册事件处理框架之前,应该先调用event_set对事件进行相关设置。


2.4、libevent对event的管理
event结构有3个链表结点域和一个小根堆索引,libevent通过3个链表和一个小根堆对I/O事件、signal事件和timer事件进行管理。
对于I/O事件,通过event_add将其加入event_base的注册事件链表eventqueue ;就绪时会加入event_base的就绪链表activequeues[];
对于timer事件,event_add将其加入到event_base的小根堆timeheap;
Signale事件的管理相对复杂些,event_add将其加入到注册事件链表,同时,event_add内部会调用I/O demultiplex的add函数(对于I/O事件也一样),比如epoll_add。而add函数又会调用evsignal_add将其加入到evsignal_info的evsigevents[signo]链表(关于signal,后面会详细介绍)。


3、事件处理框架主循环
Libevent将I/O事件、signal事件和timer事件用统一的模型进行处理,这是非常精妙的。libevent主循环函数不断检测注册事件,如果有事件发生,则将其放入就绪链表,并调用事件的回调函数,完成业务逻辑处理。
3.1、event_dispatch
//事件处理主循环
int
event_dispatch(void)
这是呈现给外部的接口,它的实现很简单,即调用event_loop,而event_loop调用event_base_loop,event_base_loop完成实际的主循环逻辑。

3.2、event_base_loop
主要算法:

代码



3.3、timeout_next

代码



3.4、dispatch函数
调用底层I/O multiplex的dispatch函数,具体的实现可以参见epoll的实现epoll_dispatch。

3.5、event_process_active

代码



4、Timer事件
Timer事件的处理本身比较简单,不再赘述。

5、signal事件
5.1、socket pair

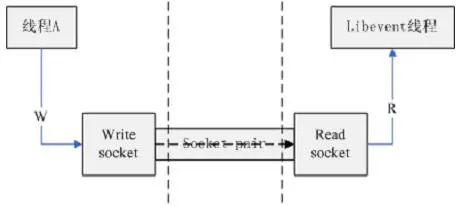

Libevent通过socketpair,将signal事件与I/O事件完美的统一起来。Socketpair,简单的说就一对socket,一端用于写,一端用于读。工作方式如下:

 为了与I/O事件统一起来,libevent内部使用了一个针对read socket的读事件。

5.1.1、Socketpair的创建
与信号事件的初始化工作都是在evsignal_init中完成的,而evsignal_init通过调用evutil_socketpair创建socketpair。对于Unix平台,有socketpair系统调用;对于Windows,则相对复杂一些,具体见evutil_socketpair函数的实现。

5.2、evsignal_info
在event_base内部有一个evsignal_info类型的字段sig,它是用于管理signal事件的核心数据结构:

复制代码
复制代码
代码
 1 //evsignal.h
 2 struct evsignal_info {
 3 struct event ev_signal;    //内部socket读事件
 4 int ev_signal_pair[2];  //对应socket pair的两个socket描述符
 5 int ev_signal_added;  //内部socket读事件是否已经加入注册链表
 6 volatile sig_atomic_t evsignal_caught; //是否有信号发生
 7 //信号事件链表数组,evsigevents[signo]表示注册信号signo的事件
 8 struct event_list evsigevents[NSIG];
 9 //具体记录每个信号触发的次数,evsigcaught[signo]是记录信号 signo被触发的次数
10 sig_atomic_t evsigcaught[NSIG];
11
12 //sh_old记录了原来的 signal 处理函数指针,当信号 signo 注册的 event 被清空时,需要重新设置其处理函数
13 #ifdef HAVE_SIGACTION
14 struct sigaction **sh_old;
15 #else
16 ev_sighandler_t **sh_old;
17 #endif
18 int sh_old_max;
19 };
20
复制代码
复制代码

5.3、主要函数
5.3.1、evsignal_init
主要完成evsignal_info的初始化,主要算法:

复制代码
复制代码
代码
 1 int
 2 evsignal_init(struct event_base *base)
 3 {
 4 evutil_socketpair(AF_UNIX, SOCK_STREAM, 0, base->sig.ev_signal_pair);
 5 base->sig.sh_old = NULL;
 6 base->sig.sh_old_max = 0;
 7
 8 //事件发生次数设为0
 9 base->sig.evsignal_caught = 0;
10 memset(&base->sig.evsigcaught, 0, sizeof(sig_atomic_t)*NSIG);
11 /* initialize the queues for all events */
12 for (i = 0; i < NSIG; ++i)
13 TAILQ_INIT(&base->sig.evsigevents[i]);
14
15 evutil_make_socket_nonblocking(base->sig.ev_signal_pair[0]); //写端
16
17 //设置内部读事件
18 event_set(&base->sig.ev_signal, base->sig.ev_signal_pair[1],
19 EV_READ | EV_PERSIST, evsignal_cb, &base->sig.ev_signal); //读端
20 base->sig.ev_signal.ev_base = base;
21
22 //sig.ev_signal == EV_READ | EV_PERSIST | EVLIST_INTERNAL
23 base->sig.ev_signal.ev_flags |= EVLIST_INTERNAL;
24 }
复制代码
复制代码

该函数的关键在于这里会设置libevent用于管理信号事件的内部读事件evsignal_info的ev_signal,并将该事件对应的文件描述符设为socket pair的读端。该函数由I/O multiplex的init函数调用。注:这里只是设置,而并没有注册socket pair的读事件(见下一节)。

5.3.2、evsignal_add
当调用event_add注册信号事件时,内部会先调用I/O multiplex的add函数,add函数又会调用evsignal_add,将事件加到evsignal_info内部的信号事件链表。然后再event_queue_insert将其添加到event_base的注册事件链表。

代码

这里有两个地方需要注意,一是调用_evsignal_set_handler设置外部注册信号事件对应的信号的信号处理函数evsignal_handler:

复制代码
复制代码
代码
 1 static void
 2 evsignal_handler(int sig)
 3 {
 4     int save_errno = errno;
 5
 6     //设置信号事件的发生次数
 7     evsignal_base->sig.evsigcaught[sig]++;
 8     evsignal_base->sig.evsignal_caught = 1;
 9
10 #ifndef HAVE_SIGACTION
11     signal(sig, evsignal_handler);
12 #endif
13
14     /* Wake up our notification mechanism */
15     //向socket pair的写端写数据
16     send(evsignal_base->sig.ev_signal_pair[0], "a", 1, 0);
17     errno = save_errno;
18 }
复制代码
复制代码

当用户注册信号事件对应的信号发生时,OS转到evsignal_handler函数,从而设置sig.evsignal_caught,并向socket pair的写端发送数据。
二是通过调用event_add完成内部socket pair的读事件sig->ev_signal的注册。最后,将(外部)事件添加到信号事件链表。
5.3.2、与主循环结合
信号事件完成了注册,libevent就会在主循环中,等待事件发生,并处理事件。为了理解,来看看具体I/O demultiplex的dispatch函数:

复制代码
复制代码
代码
 1 static int
 2 epoll_dispatch(struct event_base *base, void *arg, struct timeval *tv)
 3 {
 4     struct epollop *epollop = arg;
 5     struct epoll_event *events = epollop->events;
 6     struct evepoll *evep;
 7     int i, res, timeout = -1;
 8
 9     if (tv != NULL)
10         timeout = tv->tv_sec * 1000 + (tv->tv_usec + 999) / 1000;
11
12     if (timeout > MAX_EPOLL_TIMEOUT_MSEC) {
13         /* Linux kernels can wait forever if the timeout is too big;
14          * see comment on MAX_EPOLL_TIMEOUT_MSEC. */
15         timeout = MAX_EPOLL_TIMEOUT_MSEC;
16     }
17
18     //等待I/O事件
19     res = epoll_wait(epollop->epfd, events, epollop->nevents, timeout);
20
21     if (res == -1) {
22         if (errno != EINTR) {
23             event_warn("epoll_wait");
24             return (-1);
25         }
26         //epoll_wait被信号中断
27         evsignal_process(base);
28         return (0);
29     } else if (base->sig.evsignal_caught) {//发生了信号事件
30         //处理信号事件
31         evsignal_process(base);
32     }
33 //…
34 }
复制代码
复制代码

epoll_dispatch函数调用epoll_wait函数等待I/O发生。然后,如果有信号事件发生,则调用evsignal_process处理信号事件,evsignal_process的逻辑比较简单,它只是将事件从注册事件链表转移到就绪事件链表。

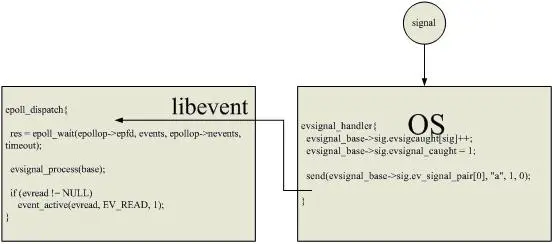

还记得evsignal_handler函数吗?它是所有(外部)信号事件对应的信号的信号处理函数,将实际的信号发生时,OS会转而执行evsignal_handler函数,而它便向socket pair的写端写数据,而读端收到数据。而此时,libevent的内部socket pair读事件已经完成注册。libevent正阻塞在epoll_wait处,当socketp pair读端收到数据时,libevent便从epoll_wait处返回。总之,signal事件通过socket pair,与I/O事件实现完美的统一。

Libevent从epoll_wait返回后,它调用evsignal_process处理信号事件,然后调用event_active将I/O事件(包括内部的socket pair读事件)转移到就绪事件链表。

Socket pair的读事件回调函数:

复制代码
复制代码
代码
 1 static void
 2 evsignal_cb(int fd, short what, void *arg)
 3 {
 4 static char signals[1];
 5 #ifdef WIN32
 6 SSIZE_T n;
 7 #else
 8 ssize_t n;
 9 #endif
10 //接收数据
11 n = recv(fd, signals, sizeof(signals), 0);
12 if (n == -1)
13 event_err(1, "%s: read", __func__);
14 }
复制代码
复制代码



6、libevent的应用

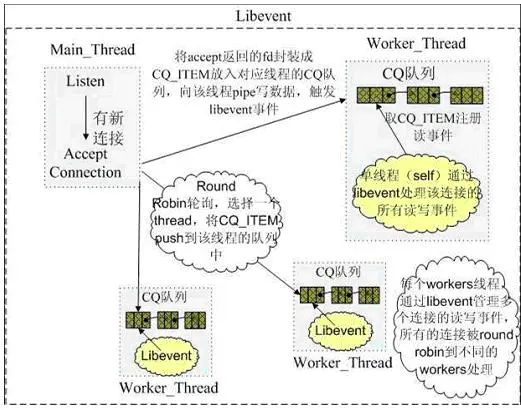

Libevent是一个非常优秀的开源网络库,它被许多其它开源程序使用。Memcache使用libevent作为底层的网络处理组件,并采用主线程(main thread,单一)+工作线程(work thread,多个)的多线程模型(这将在Memcached的分析中详细介绍)。




作者:arrowcat
出处:http://www.cnblogs.com/hustcat/
本文版权归作者和博客园共有,欢迎转载,但未经作者同意必须保留此段声明,且在文章页面明显位置给出原文连接,否则保留追究法律责任的权利。

版权声明:本文内容由阿里云实名注册用户自发贡献,版权归原作者所有,阿里云开发者社区不拥有其著作权,亦不承担相应法律责任。具体规则请查看《阿里云开发者社区用户服务协议》和《阿里云开发者社区知识产权保护指引》。如果您发现本社区中有涉嫌抄袭的内容,填写侵权投诉表单进行举报,一经查实,本社区将立刻删除涉嫌侵权内容。

相关文章
把libevent 2.1.8源码的最小堆提取出来,自己封装成定时器使用(3)(★firecat推荐★)
把libevent 2.1.8源码的最小堆提取出来,自己封装成定时器使用(3)(★firecat推荐★)
46 0
把libevent 2.1.8源码的最小堆提取出来,自己封装成定时器使用(5)(★firecat推荐★)
把libevent 2.1.8源码的最小堆提取出来,自己封装成定时器使用(5)(★firecat推荐★)
43 0
ls -al /usr/lib | grep libevent --- 查看libevent是否已安装
ls -al /usr/lib | grep libevent --- 查看libevent是否已安装
71 0
Windows下libevent C++封装类实现
题记 windows平台下对于服务器高并发的网络模型选型中,使用libevent是个不错的选择。 本文的背景基于:国内博客对于libevent大多介绍linux实现,大多是c语言的实现,Windows平台下C++相对较少或者较旧。 本文针对libevent从服务端、客户端两个角度实现了封装类,真正做到,我们在使用封装类时候,只需要关注业务逻辑的处理,不需要关注socket的通信的细节。
172 0
Windows下libevent C++封装类实现
本文针对libevent从服务端、客户端两个角度实现了封装类,真正做到,我们在使用封装类时候,只需要关注业务逻辑的处理,不需要关注socket的通信的细节。
668 0
编译libevent源代码(Windows)
学习笔记,只是记录本次成功用libevent源代码进行编译。环境为MinGW+VS2008+Msys。 0.下载libevent库   http://libevent.org/ 下载stable稳定版的库。
1209 0
C1000K之Libevent源码分析
 简介 说到异步IO,高并发之类的名词, 可能很多人第一反应就是 select, poll, epoll, kqueue 之类的底层代码库。 但是其实除非你要写一个 Nginx 性能级别的服务器, 否则直接使用 epoll 之类的还是太过底层, 诸多不便,要榨干整个异步编程的高并发性能还需要开发很多相关组件, 而 Libevent 就是作为更好用的高性能异步编程网络库而生, 他帮你包装了各种 buffer 和 event, 甚至也提供了更加高层的 http 和 rpc 等接口, 可以让你脱离底层细节,更加专注于服务的其他核心功能的实现。
1171 0
+关注
xumaojun
乐于学习与分析
1078
文章
95
问答
文章排行榜
最热
最新
相关电子书
更多
低代码开发师(初级)实战教程
立即下载
阿里巴巴DevOps 最佳实践手册
立即下载
冬季实战营第三期:MySQL数据库进阶实战
立即下载
