RAID中对单盘做镜像的方式（以SAS硬盘为例）：
－、关闭磁盘阵列，将所有硬盘依次拔下来（最好标记好顺序号），挂接在不含RAID功能的SAS适配器上。

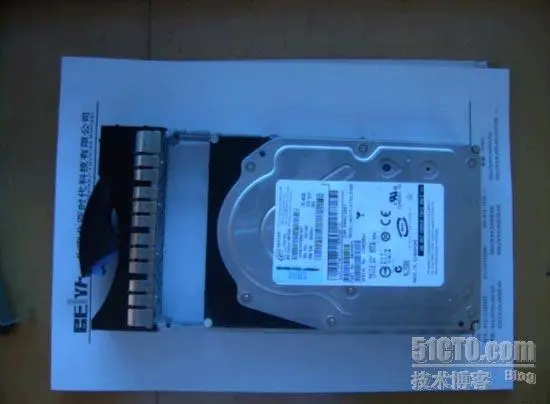

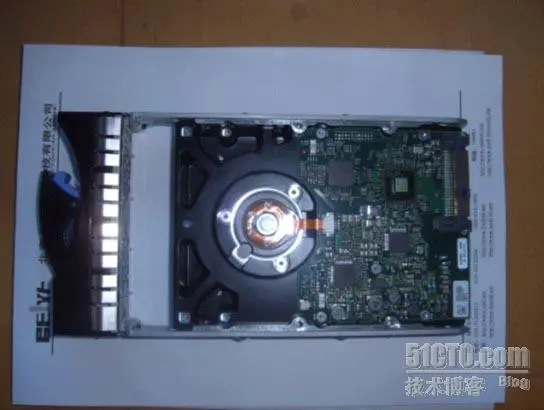

下图为拔下硬盘的正面及背面图（SAS硬盘有2.5与3.5寸两种接口，图中为3.5寸）

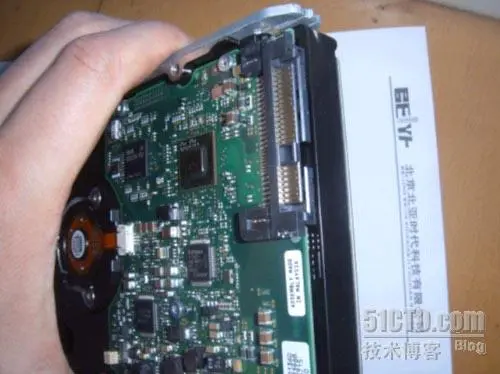

下图为其接口放大：
上图接口为SAS接口。只能用SAS适配器连接。RAID损坏后，要想完整备份源数据，必须保证对所有硬盘的读写都是可回溯的。为此，只能使用不含RAID功能的SAS适配器进行连接后镜像，这样才能以单硬盘的方式进行访问。

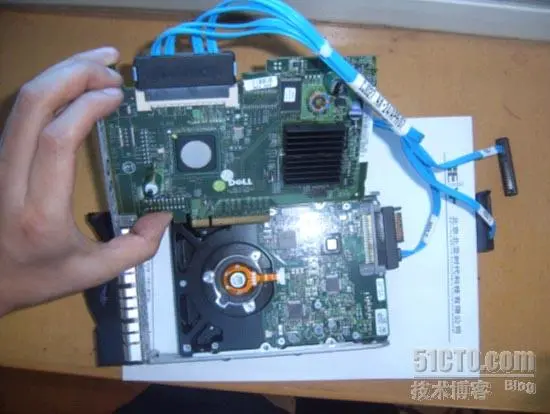

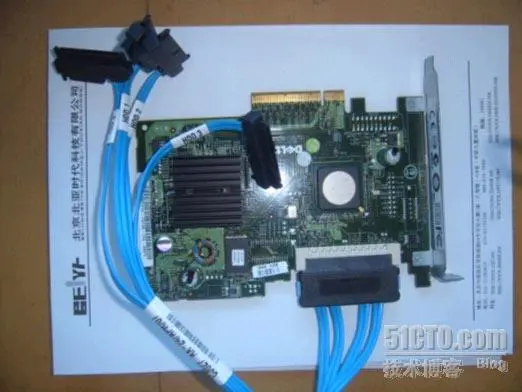

下图为PCI-E接口的SAS适配卡。
上图中的卡，已连接好数据线。可以最多连接4块SAS硬盘（末端的接口可直接连接硬盘），此卡为PCI-E 8×接口。
连接好硬盘的示意图如下：

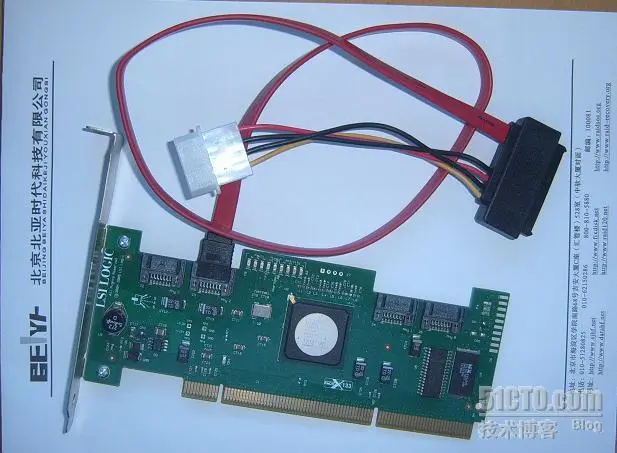

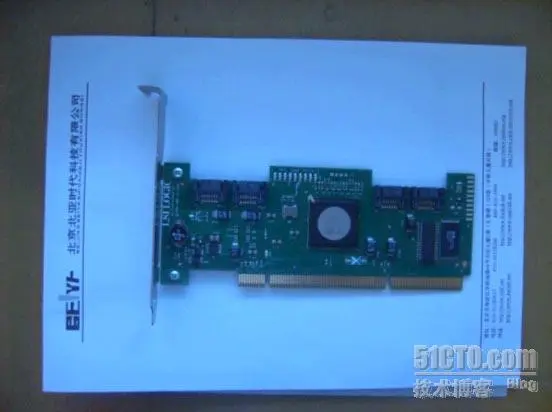

下图中的卡为PCI-X接口SAS适配卡。

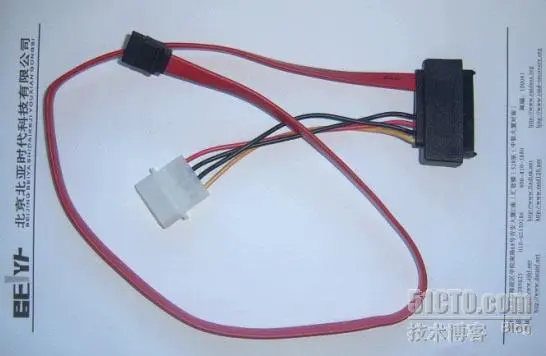

使用下图连线可直接连接SAS硬盘

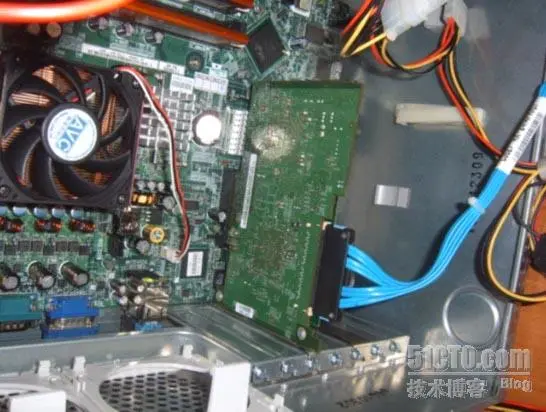

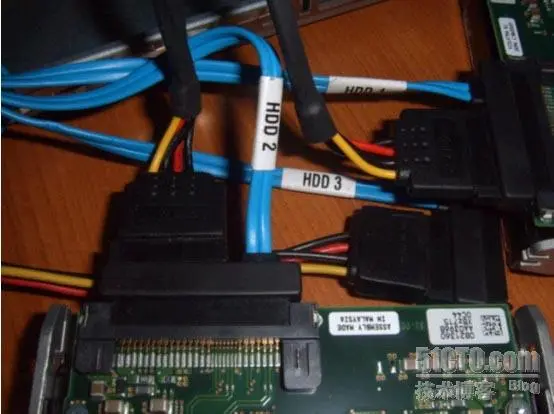

连接好线后的图如下：

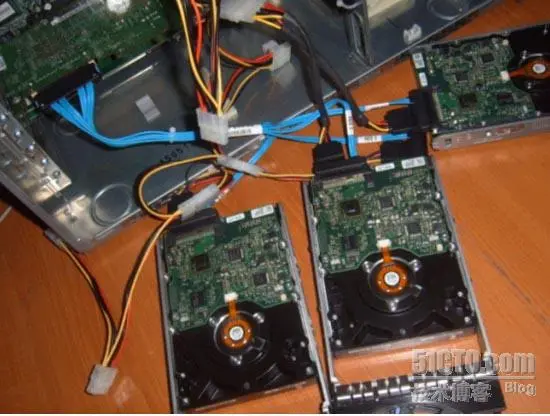

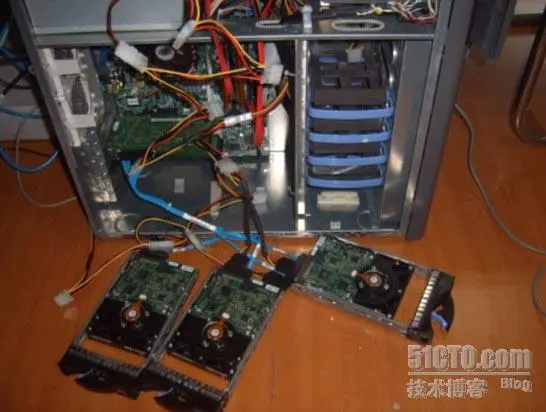

全部连接好的图如下所示：
二、保证挂接服务器使用操作系统为WIN2003(其他系统也可以，本例以 WINDOWS为例)。
进入系统后，磁盘管理里会看到多个单独的硬盘，此时切记不可初始化磁盘、分区或分配盘符给可能的磁盘分区（如果不确定是否可避免，建议不要进入磁盘管理）。

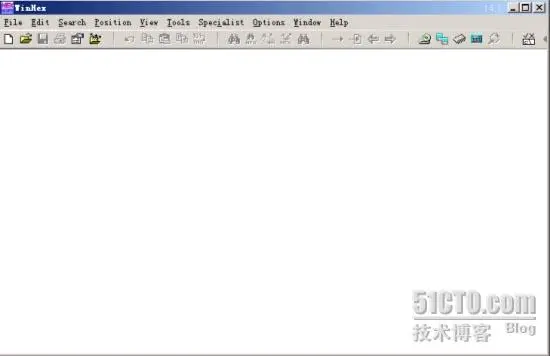

推荐的作法是利用直接可访问磁盘底层扇区内容的16进制编辑器。以WINHEX为例，安装好WINHEX后，进入WINHEX，如下图所示：

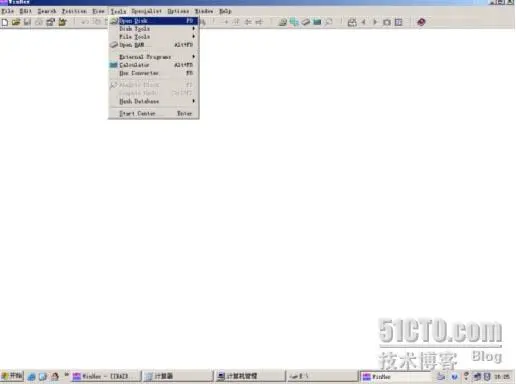

点击Tools—>Open disk菜单，如下图：

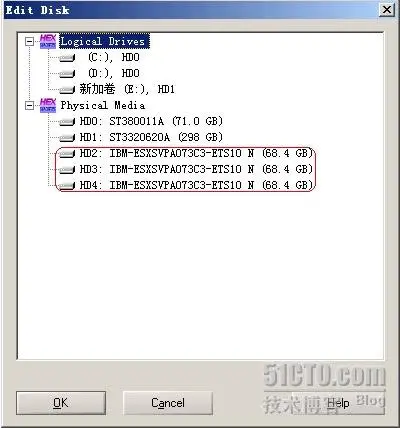

点击后出现如下图所示：
上图中Physical Media下列出的便是当前系统挂接到的所有物理存储设备，不经过RAID，以单盘的方式挂接，此列表就会出现物理硬盘的MODEL号及容量。上图中红色框内的便是3块IBM
73G
单盘的ID显示。如果选中某块硬盘，点击OK按钮便可以以物理地址16进制的方式打开磁盘（此时不管有没有分区，什么文件系统，都无关重要。打开的便是硬盘
73G
的存储空间内容），当然，在做镜像时，并不需要打开。我们只是打开这个对话框确定一下硬盘是否挂上。选择Cancel退出。
开始做镜像：

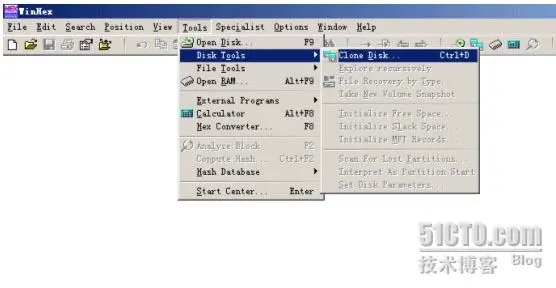

点击Tools－>Disk tools－>Clone Disk，如下图所示：
弹出的对话框如下图：

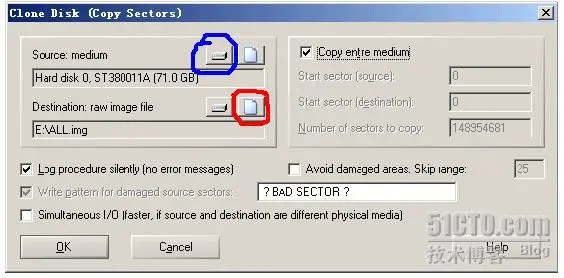

点击图中兰色所圈按钮，选择源磁盘。选中红色所圈按钮，选择目标文件。（我们的目的是将源硬盘镜像为一个文件，此后，这个文件就是对源硬盘的完整镜像了，大小等于源硬盘的大小，此例中，完成后，目标文件即有
73G

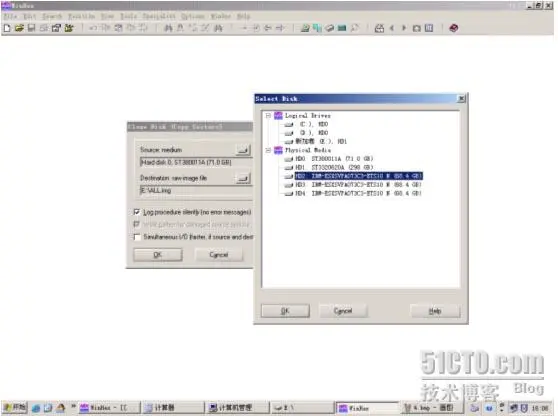

之大）如下图
此例中选中HD2（即3块IBM SAS硬盘的第一块），点击OK后返回刚才的对话框，此时Source medium列表中便会出来选中的HD2 IBM…..

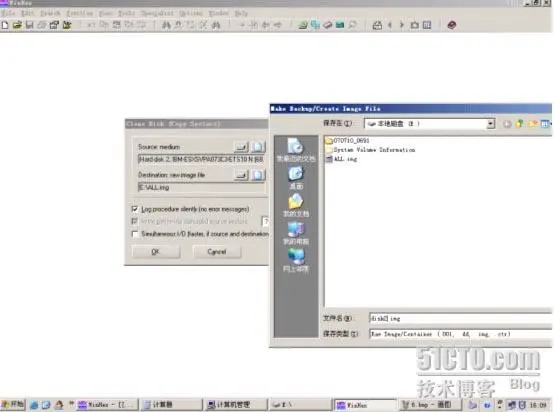

相同的方式，选择目标文件。如下图：
选好目标文件路径及文件名后。确定返回。

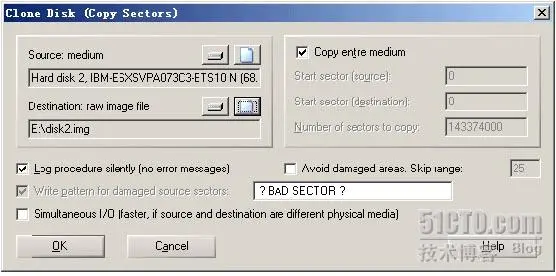

此时，Clone disk对话框如下图。
请再次确认，Source（源）及Destination（目标）是否正确。
对话框中的其他值应该为：点中Copy entire medium（意为做全盘的镜像），Log procedure…可选（选中后，会在拷贝结束后展示摘要，推荐使用，可以知道硬盘是否有坏道等），其他参数不要管（其他参数通常适用于严重坏道等情形）
选好后（一定要确认源和目标），按下OK按钮便开始镜像操作了（WINHEX第一次做此操作，当按下OK按钮时会弹出一个帮助框，意在提醒用户，此操作是有风险的。无碍，可关掉。之后不会再出现）

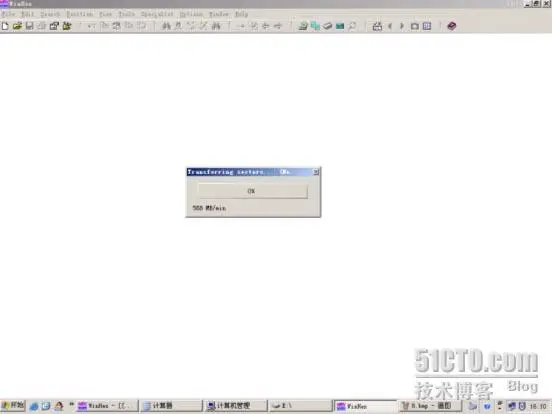

拷贝的过程如下图：
此过程完成后，镜像就完成了。目标文件即等同于源硬盘，之后可以使用WINHEX用逆向还原回原硬盘。
