C++Directx11开发笔记三：绘制图形

在前面我们讲过了如何初始化D3D11Device设备初始化等等，这里所讲的绘制图形将在上一篇文章的项目里进行扩展，在屏幕中绘制图形。在3D的呈现中最小的单位为三角形，无论我们看到的是多么大或多么小的，都是有一个或很多个三角形通过各种方向，角度构成的，当然这会涉及到很多数学中的几何学问题，最悲剧的就是我在大学里却没学好代数以及几何学，有学也忘记了。不过Directx SDK中以及为我们解决了很多几何上的问题，通过他们的方法就可以得到结果，说了这么多目的就是我告诉大家，要掌握高阶运用，必然要学会基础知识，所以我们这里就来学习一下如何在屏幕上绘制一个三角形，并涂上颜色。

一个三角形由三个点组成，也可以说坐标。在坐标系里，三个不同的点就可以组成一个唯一的三角形，当然也就是唯一的面，我想3D图形是由很多个面组成的，这也就是最小单位为三角形的原因。为了能够让GPU（就是显卡中的CPU，简单的认为一下，(*^__^*) ）呈现三角形，我们必须告诉他三个点的坐标，那样他才能够在屏幕中显示出来。例如：在2D中，我们要在屏幕中画出如下的图示的三角形，就必须告诉GPU他们三个顶点(0,0),(0,1),(1,0)的坐标，那样GPU才能够画出他们。

我们已经知道要把顶点告诉GPU，但是如何告诉他们呢？在Direct3D 11中，顶点信息如三角形三个顶点的坐标是存储在一个缓存资源中的，叫做顶点缓存（Vertex Buffer）。我们必须创建一个足够大的顶点缓存，让他能够承载三角形的三个顶点坐标信息。

 INPUT LAYOUT

一个顶点不只包含一个坐标，还可能包含一个或多个颜色值，纹理坐标等等，而Input Layout就是定义这些信息如何在内存中存储：不同数据类型将会有不同的大小， 当然不同的大小也决定着不同的存储顺序。和C语言很像，一个顶点一般使用一个结构来定义。在这里，我们只需要定义一个三角形顶点的坐标，所以我们只要使用XMFLOAT3来定义一个坐标，具体代码如下：

//  3D Vector; 32 bit floating point components
typedef  struct  _XMFLOAT3
{
    FLOAT x;
    FLOAT y;
    FLOAT z;

#ifdef __cplusplus

    _XMFLOAT3() {};
    _XMFLOAT3(FLOAT _x, FLOAT _y, FLOAT _z) : x(_x), y(_y), z(_z) {};
    _XMFLOAT3(CONST FLOAT  * pArray);

    _XMFLOAT3 &   operator =  (CONST _XMFLOAT3 &  Float3);

#endif   //  __cplusplus

} XMFLOAT3;

//  以上是XMFLOAT3的结构信息，在3D中坐标的结构

struct  SimpleVertex
{
    XMFLOAT3 Pos;   //  Position
};

 我们定义了一个SimpleVertex结构，就是为了存储三角形的顶点坐标，为了能够让GPU了解并且能够在内存中获得相关信息，我们就必须使用到Input Layout。在Direct 3D 11中，一个Input Layout被定义成能够让GPU识别的结构信息，每一个顶点属性可以使用一个叫D3D11_INPUT_ELEMENT_DESC结构来进行描述。不同的顶点信息可以通过定义一个数组来解决这个问题，那样每一个顶点都能够进行描述，下面让我们来了解一下这个结构的具体属性。

typedef struct D3D11_INPUT_ELEMENT_DESC     {
    LPCSTR SemanticName;
    UINT SemanticIndex;
    DXGI_FORMAT Format;
    UINT InputSlot;
    UINT AlignedByteOffset;
    D3D11_INPUT_CLASSIFICATION InputSlotClass;
    UINT InstanceDataStepRate;
    }     D3D11_INPUT_ELEMENT_DESC;

 属性说明：

•
   SemanticName：用来描述目的或名称的字符，只要任何符合C语言结构的字符串都可以使用，并且忽略大小写，比如用于描述顶点坐标可以使用“POSITION”字符串。
• SemanticIndex：这个用来描述索引，当SemanticName相同的情况下就可以使用索引来描述到底哪个才是当前需要的。因为一个顶点可能包含多个颜色，或纹理坐标等等，例如多个颜色可以使用如COLOR0,COLOR1来描述，也可以都是用COLOR来描述，使用0和1来填充SemanticIndex。
• Format：描述这个数据的数据类型，如：DXGI_FORMAT_R32G32B32_FLOAT描述3个32位的float数据类型，即12字节长度；而DXGI_FORMAT_R16G16B16A16_UINT表示4个16位的uint数据类型，即8字节长度。
• InputSlot：输入槽，在前面提到过的，每一个顶点信息都通过一个Vertex Buffer输入让GPU识别，在Direct 3D 11中多个顶点信息可以同时的输入，最多可以有16个，这样就需要让GPU知道当前将使用哪个Vertex Buffer信息，也就是这个值将在0到15之间了。
• AlignedByteOffset:内存偏移量，告诉GPU当前缓存内存起始偏移量。
• InputSlotClass:这个一般使用D3D11_INPUT_PER_VERTEX_DATA来填充，当使用实例数据类型时，将使用D3D11_INPUT_PER_INSTANCE_DATA，这个是比较高级的或许在我们以后的学习当中会遇到，这里我们不大清楚，就先放过。
• InstanceDataStepRate:这个用于D3D11_INPUT_PER_INSTANCE_DATA时候，如果不是则必须将其设置为0。

 了解了上面的信息，我们就可以定义我们自己的

 Vertex Layout

 顶点布局主要就是为了给顶点着色器(Vertex Shader)提供计算的【注：也许这个描述不正确】，为了创建一个顶点布局就需要顶点着色器输入签名，我们使用ID3DBlob接口对象来描述，而ID3DBlob接口通过D3DX11CompileFromFile来检索顶点着色器包含签名的二进制数据。只要我们有了这个数据，就可以通过ID3D11Device::CreateInputLayout()方法来创建我们的Vertex Layout对象，和使用ID3D11DeviceContext::IASetInputLayout()方法来激活它，具体代码如下：

 创建Vertex Buffer

 知道了上面的内容我们还需要做一件事，在初始化时我们必须创建一个Vertex Buffer并且承载了这个顶点的数据信息。为了创建Vertex Buffer，必须填充两个结构D3D11_BUFFER_DESC和D3D11_SUBRESOURCE_DATA，然后使用ID3D11Device::CreateBuffer()方法进行创建。D3D11_BUFFER_DESC结构对Vertex Buffer要创建的内容对象进行描述，而

SimpleVertex vertices[]  =
{
    XMFLOAT3(  0.0f ,  0.5f ,  0.5f  ),
    XMFLOAT3(  0.5f ,  - 0.5f ,  0.5f  ),
    XMFLOAT3(  - 0.5f ,  - 0.5f ,  0.5f  ),
};
D3D11_BUFFER_DESC bd;
ZeroMemory(  & bd,  sizeof (bd) );
bd.Usage  =  D3D11_USAGE_DEFAULT;
bd.ByteWidth  =   sizeof ( SimpleVertex )  *   3 ;
bd.BindFlags  =  D3D11_BIND_VERTEX_BUFFER;
bd.CPUAccessFlags  =   0 ;
bd.MiscFlags  =   0 ;
D3D11_SUBRESOURCE_DATA InitData;
ZeroMemory(  & InitData,  sizeof (InitData) );
InitData.pSysMem  =  vertices;
if ( FAILED( g_pd3dDevice -> CreateBuffer(  & bd,  & InitData,  & g_pVertexBuffer ) ) )
     return  FALSE;

//  Set vertex buffer
UINT stride  =   sizeof ( SimpleVertex );
UINT offset  =   0 ;
g_pImmediateContext -> IASetVertexBuffers(  0 ,  1 ,  & g_pVertexBuffer,  & stride,  & offset );

Primitive Topology (原型拓扑结构)

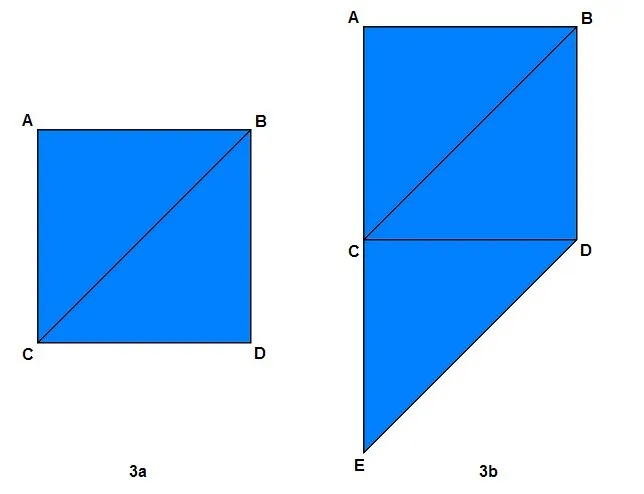

 从上面我们可以得知，如果要呈现一个三角形那样就需要将三个顶点信息告知GPU，那样如果两个三角形就必须告诉GPU6个顶点的信息，如果一个四边形（两个三角形组成），也就是说有两个顶点是共有的，PrimitiveTopology就是为了解决这个问题的。在四边形中，只要传入是个顶点信息，就可以画出四边形了，如图所示，就可以很好的理解了。

 如上图，如果要呈现3a中的图，只要告诉GPU是个顶点，GPU就会直接画出这个四边形了，当然也要注意一下顺序：A B C D，其实在Vertex Buffer中描述的是A B C和B C D，这样 B C两点是共用的，当然在3b图形中也一样。我们只要设置如下代码就可以得到，如下所示：

接下来就是画出三角形，以上这些都是在设备初始化后进行的。而画出三角形就需要用到顶点和像素着色器，具体代码如下：

void  Render()
{
     //  Clear the back buffer
     float  ClearColor[ 4 ]  =  {  0.0f ,  0.125f ,  0.3f ,  1.0f  };  //  red,green,blue,alpha
    g_pImmediateContext -> ClearRenderTargetView( g_pRenderTargetView, ClearColor );

     //  Render a triangle
    g_pImmediateContext -> VSSetShader( g_pVertexShader, NULL,  0  );
    g_pImmediateContext -> PSSetShader( g_pPixelShader, NULL,  0  );
    g_pImmediateContext -> Draw(  3 ,  0  );

     //  Present the information rendered to the back buffer to the front buffer (the screen)
    g_pSwapChain -> Present(  0 ,  0  );
}

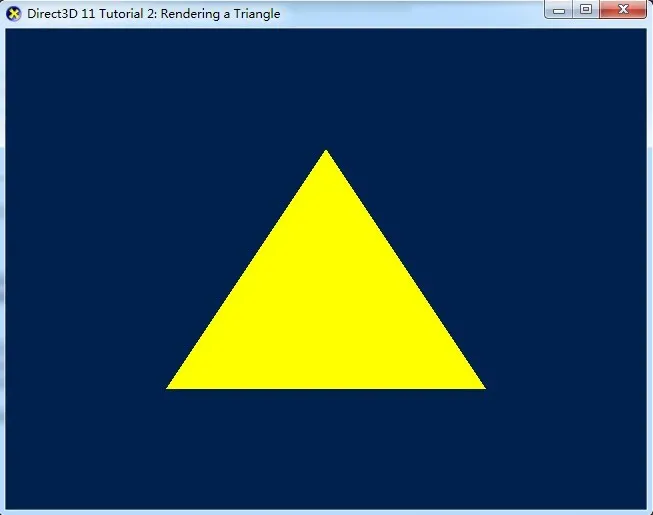

 最终显示结果如下：
