原文:
在WPF中自定义你的绘制（三）
protected
override
void
OnRender(DrawingContext dc)
{
base.OnRender(dc);
//public sealed class GeometryGroup : Geometry
EllipseGeometry ellipse = new EllipseGeometry(new Point(50, 50), 50, 20);
RectangleGeometry rect = new RectangleGeometry(new Rect(50, 50, 50, 20), 5, 5);
GeometryGroup group = new GeometryGroup();
group.FillRule = FillRule.EvenOdd;
group.Children.Add(ellipse);
group.Children.Add(rect);
dc.DrawGeometry(Brushes.LightBlue, new Pen(Brushes.Green, 2), group);
}
效果图如下：

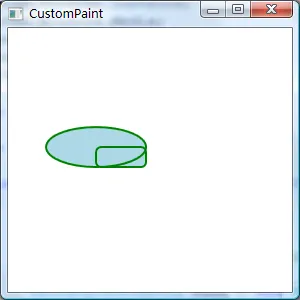

我们只是简单地将两个图形以相加的方式合并在了一起，注意到合并后的图形中间部分出现一个镂空的无色区域，是由合并后的图形的FillRull决定的，如果我们把group.FillRule = FillRule.EvenOdd;更改为 group.FillRule = FillRule.Nonzero;则填充效果将是如下这样：
2, 使用CombinedGeometry对象进行图形合并
参考以下代码，我们合并了一个椭圆与一个矩形:
protected
override
void
OnRender(DrawingContext dc)
{
base.OnRender(dc);
//public sealed class CombinedGeometry : Geometry
EllipseGeometry ellipse = new EllipseGeometry(new Point(50, 50), 50, 20);
RectangleGeometry rect = new RectangleGeometry(new Rect(50, 50, 50, 20), 5, 5);
CombinedGeometry combin = new CombinedGeometry(GeometryCombineMode.Xor, ellipse, rect);
dc.DrawGeometry(Brushes.LightBlue, new Pen(Brushes.Green, 2), combin);
}
注意到GeometryCombineMode枚举，它有四个枚举值,如果我们有A，B分别表示两个图形的话，那么:

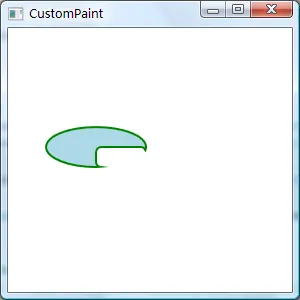

GeometryCombineMode.Exclude: 合并结果为A-B
GeometryCombineMode.Intersect: 合并结果为A与B的相交部分

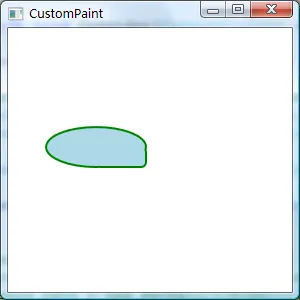

GeometryCombineMode.Union: 合并结果为A+B

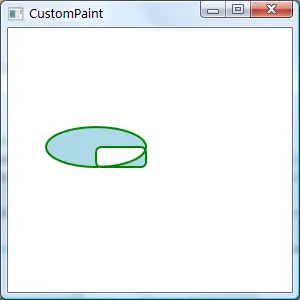

GeometryCombineMode.Xor: 合并结果为(A-B)+(B-A)
3, 使用Geometry.Combin()静态方法进行图形合并
Geometry.Combin()静态方法与使用CombinedGeometry对象进行图形合并差不多
protected
override
void
OnRender(DrawingContext dc)
{
base.OnRender(dc);
//Geometry.Combin()
EllipseGeometry ellipse = new EllipseGeometry(new Point(50, 50), 50, 20);
RectangleGeometry rect = new RectangleGeometry(new Rect(50, 50, 50, 20), 5, 5);
PathGeometry combin = Geometry.Combine(ellipse, rect, GeometryCombineMode.Xor, null);
dc.DrawGeometry(Brushes.LightBlue, new Pen(Brushes.Green, 2), combin);
}
其中Geometry.Combin()静态方法中有用于图形变换的参数（旋转，缩放等），如果不需要变换则填写null
在WPF中自定义你的绘制（三）
周银辉
图形合并
有时候我们需要将多个图形合并成一个然后进行绘制，比如将一个圆形与一个矩形进行合并等. 在WPF的自定义绘制中，有三种方法可以做到，分别是（1）利用GeometryGroup对象；（2）利用CombinedGeometry对象；（3）使用Geometry.Combin（）静态方法。其中第一种方式是利用集合并可以向集合中添加任意多个元素，而后面两种方式只能两两合并，但后面两者的合并方式更灵活，可以是两图形的“交集”“并集”“差集”以及“异或”。
1 ,使用GeometryGroup对象进行图形合并
参考以下代码，我们合并了一个椭圆与一个矩形:
protected
override
void
OnRender(DrawingContext dc)
{
base.OnRender(dc); //public sealed class GeometryGroup : Geometry EllipseGeometry ellipse = new EllipseGeometry(new Point(50, 50), 50, 20); RectangleGeometry rect = new RectangleGeometry(new Rect(50, 50, 50, 20), 5, 5); GeometryGroup group = new GeometryGroup(); group.FillRule = FillRule.EvenOdd; group.Children.Add(ellipse); group.Children.Add(rect); dc.DrawGeometry(Brushes.LightBlue, new Pen(Brushes.Green, 2), group); }
我们只是简单地将两个图形以相加的方式合并在了一起，注意到合并后的图形中间部分出现一个镂空的无色区域，是由合并后的图形的FillRull决定的，如果我们把group.FillRule = FillRule.EvenOdd;更改为 group.FillRule = FillRule.Nonzero;则填充效果将是如下这样：
2, 使用CombinedGeometry对象进行图形合并
参考以下代码，我们合并了一个椭圆与一个矩形:
protected
override
void
OnRender(DrawingContext dc)
{ base.OnRender(dc); //public sealed class CombinedGeometry : Geometry EllipseGeometry ellipse = new EllipseGeometry(new Point(50, 50), 50, 20); RectangleGeometry rect = new RectangleGeometry(new Rect(50, 50, 50, 20), 5, 5); CombinedGeometry combin = new CombinedGeometry(GeometryCombineMode.Xor, ellipse, rect); dc.DrawGeometry(Brushes.LightBlue, new Pen(Brushes.Green, 2), combin); }
GeometryCombineMode.Exclude: 合并结果为A-B
GeometryCombineMode.Intersect: 合并结果为A与B的相交部分
GeometryCombineMode.Union: 合并结果为A+B
GeometryCombineMode.Xor: 合并结果为(A-B)+(B-A)
3, 使用Geometry.Combin()静态方法进行图形合并
Geometry.Combin()静态方法与使用CombinedGeometry对象进行图形合并差不多
protected
override
void
OnRender(DrawingContext dc)
{ base.OnRender(dc); //Geometry.Combin() EllipseGeometry ellipse = new EllipseGeometry(new Point(50, 50), 50, 20); RectangleGeometry rect = new RectangleGeometry(new Rect(50, 50, 50, 20), 5, 5); PathGeometry combin = Geometry.Combine(ellipse, rect, GeometryCombineMode.Xor, null); dc.DrawGeometry(Brushes.LightBlue, new Pen(Brushes.Green, 2), combin); }
