原文:
在WPF中自定义你的绘制（五）
public
Window1()
{
InitializeComponent();
//background
EllipseGeometry ellipse = new EllipseGeometry(new Point(50, 50), 50, 20);
RectangleGeometry rect = new RectangleGeometry(new Rect(50, 50, 50, 20), 5, 5);
PathGeometry combin = Geometry.Combine(ellipse, rect, GeometryCombineMode.Xor, null);
GeometryDrawing drawing = new GeometryDrawing(Brushes.LightBlue, new Pen(Brushes.Green, 2), combin);
DrawingBrush background = new DrawingBrush(drawing);
this.Background = background;
}

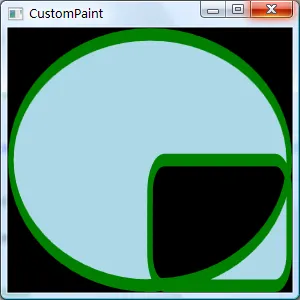

运行效果如下：

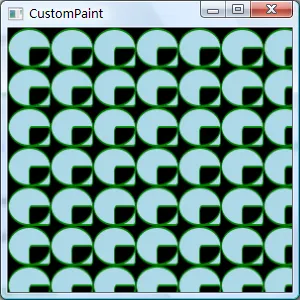

也许将整个图形填充于整个区域并不是我们想要的结果，没关系，我们可以通过设置视口（Viewport）和平铺方式（TileMode）来调整图形的平铺效果。
Viewport为我们指示了如何将图形投射到绘制表面，如果我们将绘制表面的左上角定义为（0，0），右下角定义我（1，1），那么可以设置一个相当与该值的矩形（Rect）来指示我们的图形应该被投射到哪里。比如Rect（0，0，0.5，0.5）则表示在绘制表面的左上角开始的长宽均为绘制表面1/2的矩形区域。这样的矩形Rect(0,0,0.5,0.5）就是我们所说的视口（这与3D中的视口类似）。所以要得到上图的效果，我们只需要这样设置我们的DrawingBrush就可以了：
background.Viewport
=
new
Rect(
0
,
0
,
0.15
,
0.15
);
background.TileMode
=
TileMode.Tile;
此外，DrawingBrush还有一个很有意思的属性ViewBox（继承于TileBrush），它指示了只取图形中的哪一部分作为观察区域（这与Clip不同），它的定义方式与Viewport类似，但它不是相对于绘制表面而是相当于我们的图形的。

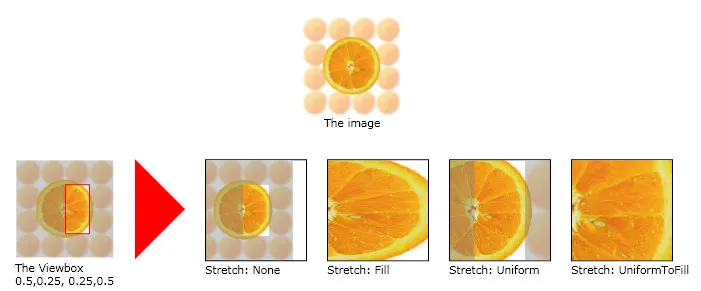

SDK中是这样解释ViewBox的：
参考下面的代码，我们仅仅取了整个绘制的图形的1/4（整个图形的左下部分）并将其作为窗口的的背景画刷：
public
Window1()
{
InitializeComponent();
//background
EllipseGeometry ellipse = new EllipseGeometry(new Point(50, 50), 50, 20);
RectangleGeometry rect = new RectangleGeometry(new Rect(50, 50, 50, 20), 5, 5);
PathGeometry combin = Geometry.Combine(ellipse, rect, GeometryCombineMode.Xor, null);
GeometryDrawing drawing = new GeometryDrawing(Brushes.LightBlue, new Pen(Brushes.Green, 2), combin);
DrawingBrush background = new DrawingBrush(drawing);
background.Viewbox = new Rect(0.5, 0.5, 0.5, 0.5);
this.Background = background;
}
在WPF中自定义你的绘制（五）
周银辉
将我们的绘制转变为画刷
WPF中的画刷比GDI+中要强大得多，除了常用的实心画刷、渐变画刷外，还支持更多的平铺画刷，这包括DrawingBrush、ImageBrush、VisualBrush，其中DrawingBrush使得我们可以将自定义的绘制用于任何可以使用普通画刷的地方。
比如下面的代码，我们将自定义一个椭圆和一个矩形，然后将它们合并成一个图形并将
改图形用作窗口的背景画刷：
public
Window1()
{
InitializeComponent(); //background EllipseGeometry ellipse = new EllipseGeometry(new Point(50, 50), 50, 20); RectangleGeometry rect = new RectangleGeometry(new Rect(50, 50, 50, 20), 5, 5); PathGeometry combin = Geometry.Combine(ellipse, rect, GeometryCombineMode.Xor, null); GeometryDrawing drawing = new GeometryDrawing(Brushes.LightBlue, new Pen(Brushes.Green, 2), combin); DrawingBrush background = new DrawingBrush(drawing); this.Background = background; }
也许将整个图形填充于整个区域并不是我们想要的结果，没关系，我们可以通过设置视口（Viewport）和平铺方式（TileMode）来调整图形的平铺效果。
Viewport为我们指示了如何将图形投射到绘制表面，如果我们将绘制表面的左上角定义为（0，0），右下角定义我（1，1），那么可以设置一个相当与该值的矩形（Rect）来指示我们的图形应该被投射到哪里。比如Rect（0，0，0.5，0.5）则表示在绘制表面的左上角开始的长宽均为绘制表面1/2的矩形区域。这样的矩形Rect(0,0,0.5,0.5）就是我们所说的视口（这与3D中的视口类似）。所以要得到上图的效果，我们只需要这样设置我们的DrawingBrush就可以了：
background.Viewport
=
new
Rect(
0
,
0
,
0.15
,
0.15
);background.TileMode
=
TileMode.Tile;
此外，DrawingBrush还有一个很有意思的属性ViewBox（继承于TileBrush），它指示了只取图形中的哪一部分作为观察区域（这与Clip不同），它的定义方式与Viewport类似，但它不是相对于绘制表面而是相当于我们的图形的。
SDK中是这样解释ViewBox的：
参考下面的代码，我们仅仅取了整个绘制的图形的1/4（整个图形的左下部分）并将其作为窗口的的背景画刷：
public
Window1()
{ InitializeComponent(); //background EllipseGeometry ellipse = new EllipseGeometry(new Point(50, 50), 50, 20); RectangleGeometry rect = new RectangleGeometry(new Rect(50, 50, 50, 20), 5, 5); PathGeometry combin = Geometry.Combine(ellipse, rect, GeometryCombineMode.Xor, null); GeometryDrawing drawing = new GeometryDrawing(Brushes.LightBlue, new Pen(Brushes.Green, 2), combin); DrawingBrush background = new DrawingBrush(drawing); background.Viewbox = new Rect(0.5, 0.5, 0.5, 0.5); this.Background = background; }

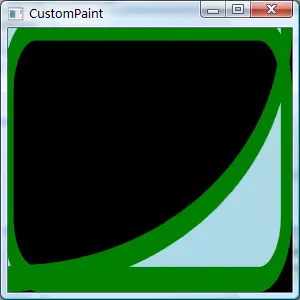

效果图如下：
此外，值得一提的是，Viewport和Viewbox除了使用相对值外，你也可以使用绝对坐标值，不过你需要将ViewportUnits属性和ViewboxUnit属性由BrushMappingMode.RelativeToBoundingBox修改为BrshMappingMode.Absolute。
