晶体材料的各向异性意味着其物理性质（如硬度、解理性、热膨胀系数、化学活性）在不同晶向上差异显著。加工时的核心原则是：必须将晶体学取向与机械、热、化学作用精确对准，避免因方向错误导致开裂、表面损伤或亚表面缺陷。
以下是加工中各环节的关键注意事项：

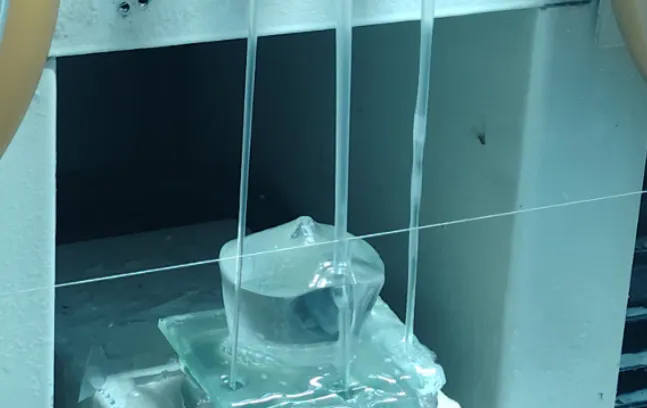

一、切 割
这是风险最高的步骤，主要防止晶体沿解理面突然开裂。
1.1、方向定位：切割前必须用X射线衍射(XRD)精确确定晶轴方向。切割面应避免平行或接近解理面（如冰洲石的菱面体解理面），否则极易崩边或解理开裂。呈欣光电在晶体定向切割环节有成熟工艺积累，对各类单晶的解理特性与切割参数有系统数据支撑。
1.2、刀片与磨料：对软脆晶体（如冰洲石、KDP），使用内圆或线锯，配合细磨料（如5-10µm金刚石粉）和低粘度冷却液，以减小切削力。对硬脆晶体（如蓝宝石、YAG），使用金刚石线锯并优化线速和进给率，控制亚表面损伤。
1.3、夹持与冷却：采用低应力夹具（如用石蜡或松香粘接）。冷却液必须与晶体兼容，例如KDP、LBO等水溶性晶体，必须使用油基冷却液，严禁用水，防止表面溶解。
二、 研 磨

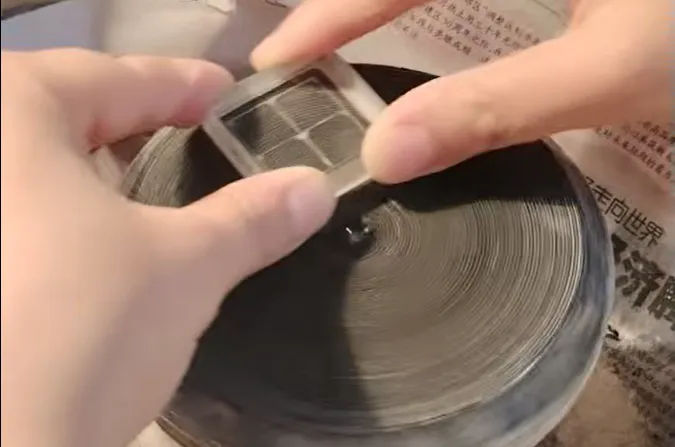

目标是高效去除切割损伤，并形成平整但带有微裂纹的表面。
2.1、磨料选择：硬度应显著高于晶体。金刚石磨料最通用。对于软脆晶体（如碲化镉、冰洲石），更推荐用较软的氧化铝(Al₂O₃)或碳化硼(B₄C)，因为金刚石可能会嵌入表面或造成过深损伤。
2.2、压力控制：初始阶段可用较高压力快速去除损伤层。接近尺寸时，必须大幅降低压力，以防沿解理面引发新的微裂纹。
2.3、避免“橘皮”效应：各向异性可能导致不同晶向去除率不同，在单晶表面产生橘皮状的微观凹凸。需通过优化研磨盘转速、压力和磨料来改善。

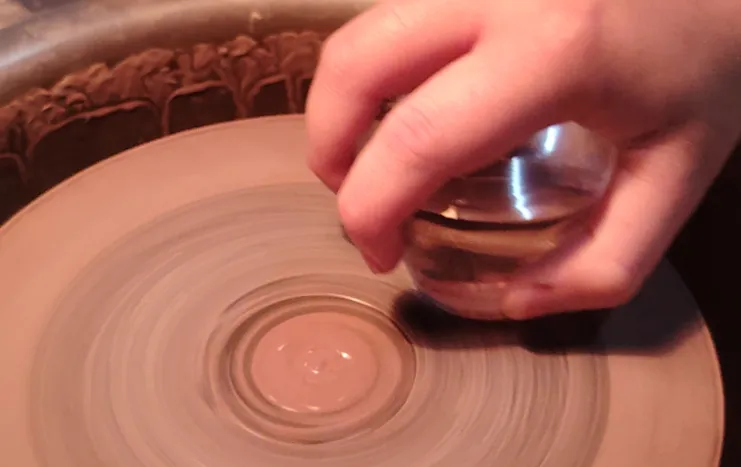

三、 抛 光
目标是获得无损伤、无划痕的光滑表面（粗糙度Ra < 1nm）。
3.1、机械抛光：常用于硬脆晶体（如蓝宝石、碳化硅）。须严格控制压力和抛光盘转速，并注意晶体方向与抛光盘运动方向的相对关系，避免产生方向性划痕。
3.2、化学机械抛光(CMP)：这是获得超光滑无损伤表面的主流方案。抛光液中的化学试剂与晶体表面发生反应，生成一层更软的薄层，再由磨料机械去除。
3.3、关键：反应速率各向异性。例如蓝宝石（Al₂O₃）在特定pH值的胶体二氧化硅抛光液中，c面与a面的去除速率差异巨大。因此须针对晶面和材料，精细调整pH值、氧化剂、温度等配方。呈欣光电对不同晶面CMP抛光液的适配性有专门测试数据，可根据晶体类型提供参考工艺窗口。
3.4、 验收：用Nomarski微分干涉差(DIC)显微镜或原子力显微镜(AFM)检查，确保表面无划痕、蚀坑及残留应力层。
四、环境与热管理
加工产生的热量是晶体的“隐形杀手”。
4.1、热冲击控制：导热各向异性（如石墨晶体面内快、面间慢）易导致局部过热开裂。必须使用充足冷却液，并避免磨削参数突变。

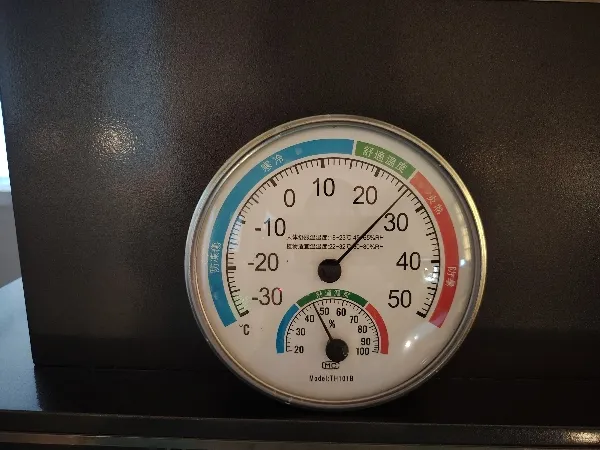

4.2、温湿度稳定：对吸湿性晶体（如KDP、LBO），加工环境必须恒温低湿（如<40%），防止潮解。对热释电晶体（如铌酸锂、钽酸锂），抛光时的摩擦生热会产生高压电荷，可能击穿空气或吸引粉尘。需使用导电抛光垫或离子风枪消除静电。

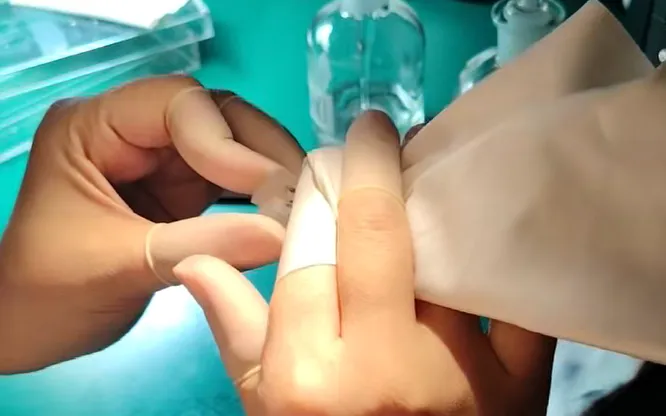

五、 夹持与清洁
5.1、低应力夹持：绝对避免用金属卡爪直接夹紧。应使用真空吸附、石蜡/松脂粘接或特殊低熔点合金（如伍德合金）填充固定。
5.2、温和清洁：多数晶体怕碱、怕酸或怕水。清洁方案必须依材料定制。例如：氟化钙(CaF₂)微溶于水，要用有机溶剂；KDP易溶于水，需用无水乙醇或专用溶剂。呈欣光电按晶体化学特性建立了分类清洁规范，覆盖酸碱性、水溶性及有机溶剂兼容性。
5.3、 清洗验证：对精密元件，需用白光干涉仪等设备检测清洁前后的表面微观形貌，确保无残留或新增损伤。
