PW2815 降压DC-DC转换器芯片介绍
摘要：
PW2815是一款集成高压功率MOSFET的1.5A降压DC-DC转换器，具有宽输入电压范围（4.5V至80V），固定开关频率480KHz，适用于高电压功率转换、汽车系统、电池供电系统等多种应用场景。
产品概述
PW2815是一款内部集成有高压功率MOSFET的降压型开关稳压器，采用电流模式控制方式，实现快速环路响应并提高环路稳定性。该器件支持4.5V至80V的宽输入电压范围，提供高达1.5A的输出电流，并具备逐周期过流保护和热关断保护功能，确保系统安全可靠运行。

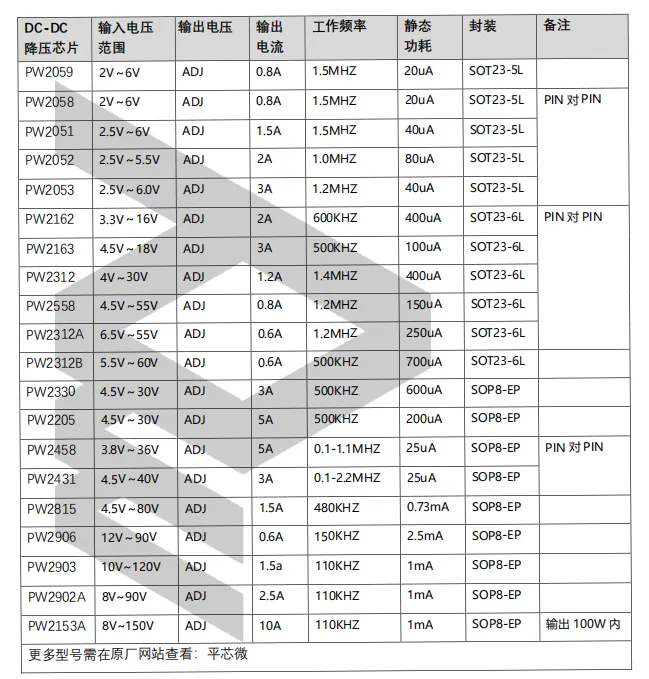

关键参数
输入电压范围： 4.5V至80V
输出电流： 1.5A峰值
开关频率： 480KHz固定频率
导通电阻（RDS(ON)）： 低导通电阻（具体值参考内部功率MOSFET规格）
保护功能： 逐周期过流保护、热关断保护
关机静态电流： <1uA
封装形式： SOP8-EP
效率： 高达90%
产品特性
1.宽输入电压范围：支持4.5V至80V的输入电压，适用于多种电源环境。
2.高效能转换：采用电流模式控制，实现高效能转换，效率高达90%。
3.固定开关频率：480KHz固定开关频率，减少电感和电容的尺寸。
4.全面保护功能：
(1)逐周期过流保护：防止过流损坏系统。
(2)热关断保护：当芯片温度过高时，自动关闭以防止损坏。
5.低关机静态电流：<1uA的关机静态电流，适合电池供电场合。
6.紧凑封装：采用SOP8-EP封装，节省PCB空间，底部散热焊盘提高散热效率。
应用场景
（1）高电压功率转换
（2）汽车系统
（3）电池供电的系统
（4）分布式电力系统
（5）工业电力系统
详细功能描述
1、电流模式控制：PW2815采用电流模式控制方式，实现快速环路响应并提高环路稳定性，特别适用于高降压比应用。
2、宽输入电压范围：支持4.5V至80V的输入电压，满足多种电源环境需求。
3、高效能转换：通过优化电路设计，实现高达90%的转换效率，减少能量损耗。
4、固定开关频率：480KHz的固定开关频率，简化外部元件选型，减少电感和电容的尺寸。
5、全面保护功能：
6、逐周期过流保护：通过内部电流检测电路，实时监测输出电流，防止过流损坏系统。
7、热关断保护：当芯片温度过高时，自动关闭输出，防止芯片损坏。
8、低关机静态电流：<1uA的关机静态电流，延长电池使用寿命，适合电池供电场合。
封装信息
PW2815采用SOP8-EP封装，引脚排列紧凑，底部散热焊盘提高散热效率，适合高密度电路板设计。封装尺寸详见下表：
引脚 名称 描述
1 VIN 电源输入引脚，所有内部控制电路供电，需接去耦电容到地
2 NC 空脚
3 EN 使能输入引脚，低电平关闭芯片，高电平使芯片工作
4 FB 反馈引脚，误差放大器的输入，设定输出电压
5 NC 空脚
6 GND 接地引脚，连接尽可能接近输出电容，避开高电流开关路径
7 BS 自举引脚，内部提升高边MOSFET驱动管的正电源极，需连接升压电容至SW引脚
8 SW 开关输出引脚，需就近接低VF肖特基二极管到地以减少开关尖峰
9 PGND 散热接地引脚，连接到GND以散热
重要提示
在设计电路时，请确保所有元件符合PW2815的电气参数要求，以避免性能下降或损坏。
输入输出端应就近并联低ESR陶瓷电容，以减少电源噪声和纹波。
在使用过程中，请注意散热设计，尤其是在高负载条件下，以确保芯片温度不超过最大结温限制。
