二极管：

定义：二极管又称晶体二极管,简称二极管(diode)

作用：整流、开关、稳压、发光等

二极管是用半导体单晶材料(主要是锗和硅材料)制成的半导体器件。根据所用材料不同分为硅二极管和锗二极管。硅二极管（不发光类型）正向管压降0.7V，锗管正向管压降为0.3V

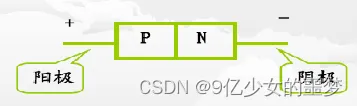

二极管的结构：

二极管的符号：

二极管特性：单向导电性

（1）二极管加正向电压（正向偏置，阳极接正、阴极接负）时，二极管处于正向导通状态，二极管正向电阻较小，正向电流较大；

（2）二极管加反向电压（反向偏置，阳极接负、阴极接正）时，二极管处于反向截止状态，二极管反向电阻较大，反向电流很小；

（3）外加电压大于反向击穿电压二极管被击穿，失去单向导电性；

（4）二极管的反向电流受温度的影响，温度愈高反向电流愈大。

常用二极管：

稳压二极管：英文名称Zener diode，又叫齐纳二极管 。此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件.在这临界击穿点上，反向电阻降低到一个很小的数值，在这个低阻区中电流增加而电压则保持恒定。

肖特基二极管：它有正向压降低、响应速度快、反向恢复时间短的特点。

整流二极管：整流二极管主要用于整流电路，即把交流电变换成脉动的直流电。整流二极管都是面结型，因此结电容较大，使其工作频率较低，一般为 3kHZ 以下。

发光二极管：光二极管是一种把电能变成光能的半导体器件。发光二极管是由磷砷化镓、镓铝砷等半导体材料制成的。当给PN 结加上正向电压时， P区的空穴进入到 N区，N区的电子进入到 P区，这时便产生了电子与空穴的复合，复合时便放出了能量，此能量就以光的形式表现出来。

二极管的几个重要参数

二极管的结电容：二极管的两个电极，相当于电容器的两个极板，特别是在二极管外加反向电压时，其结电容不可忽视，反压越大，电容越小。结电容将会对二极管的开关速度造成影响。结电容越小越好。

额定正向工作电流：是指二极管长期连续工作时允许通过的最大正向电流值。

最高反向工作电压VRM：二极管长期正常工作时所允许的最高反压.若越过此值,PN结就有被击穿的可能,对于交流电来说,最高反向工作电压也就是二极管的最高工作电压。

最大整流电流IOM：二极管能长期正常工作时的最大正向电流.因为电流通过二极管时就要发热,如果正向电流越过此值,二极管就会有烧坏的危险.所以用二极管整流时,流过二极管的正向电流（既输出直流）不允许超过最大整流电流。

反向电流 指二极管在未击穿时的反向电流。其值越小，管子的单向导电性能越好。值得注意的是反向电流与温度有着密切的关系，大约温度每升高10 ℃ ，反向电流增大一倍。

最高工作频率fM：二极管能承受的最高频率.通过PN结交流电频率高于此值,二极管接不能正常工作。
