OpenWrt x86 虚拟机VMware ESXi安装

虽然Docker编译Passwall ipk了,但是安装后还是有问题。

所以我们采用了备选方案，即在服务器上部署Openwrt。

VMware设置

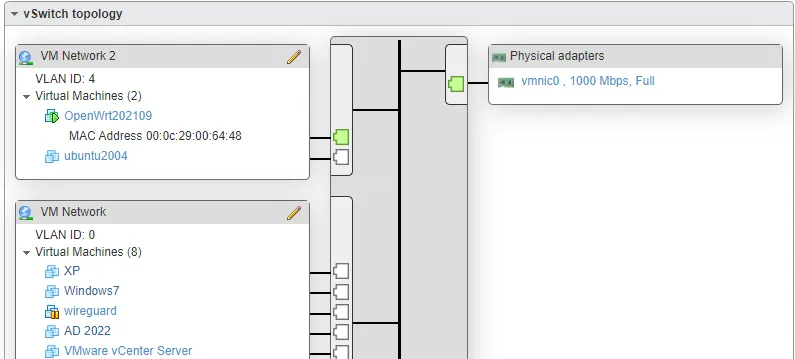

Networking: 只要有一个vSwitch0, 在vSwitch0下建立VM Network并分配VLAN ID 4即可。

而在主路由器上或者交换机上，确保链接服务器的口是允许All Profile的，而不是单一一个VLAN的。

下载Openwrt

参考来源：知乎
img转换方式

搜索了一下，使用esir的openwrt 高大全 版本。（YT频道任意视频下方就有网盘链接。）
下载img压缩包，解压后，需要使用StarWind V2V Converter转换为vmdk (分成2个vmdk 都有用)

esir playgroud 网盘
已转换202109版本下载
已转换2023v4版本下载 - Google Drive

转换img为vmdk

使用qemu和ESXi SSH转换

转换 OpenWRT 镜像为 ESXi VMDK 格式
Convert OpenWrt Image to ESXi VMDK

1. 先将img.gz文件解压成img
2. 使用qemu-img工具执行转换为vmdk命令

   qemu-img convert -f raw -O vmdk TEST-openwrt-2024.img TEST-openwrt-2024.vmdk


3. 将该文件上传到新建的虚拟机对应的文件夹内。
   直接替换启动会报错: Unsupported or invalid disk type 2 for 'scsi0:0'，这是因为默认转换的VMDK和 ESXi 使用的镜像格式并不相同，因此还需要额外转换一次，这次需要使用的是 ESXi 中自带的工具，在 ESXi 控制面板中将刚才转码后的文件随便找个文件夹上传，然后打开 SSH 功能，使用 SSH 登录。
4. 在ESXi中启用SSH功能
5. 使用SSH终端进入并进入到对应的文件夹,可以先ls或利用SSH文件夹查看（因为实际路径是一长串数字）

   cd /vmfs/volumes/datastore1/TEST-openwrt-2024/


   然后执行命令

   vmkfstools -i 'TEST-openwrt-2024.vmdk' TEST-openwrt-2024-thin.vmdk -d thin
   Destination disk format: VMFS thin-provisioned
   Cloning disk 'TEST-openwrt-2024.vmdk'...
   Clone: 100% done.


6. 然后打开虚拟机并删除旧硬盘，添加已有硬盘即可启动。

使用StarWind转换(已废弃)

本身下载的镜像是img.gz, 解压后得到img格式。下载StarWind V2V Converter转换。

1. 选择Local File
2. 选择文件地址
3. 选择保存为Local File
4. 选择VMDK
5. 选择ESXi Server image
6. 选择ESXi pre-allocated image

得到openwrt.vmdk和openwrt-flat.vmdk文件

上传导入到ESXi

新建虚拟机后，上传文件。删除原硬盘并新增硬盘为该vmdk文件。
SCSI为LSI Logic Parallel
虚拟机选项根据你的文件是uefi还是传统的来决定启动方式UEFI/BIOS。

安装openwrt

新建虚拟机，将硬盘删除。等上传好两个vmdk后再添加硬盘。
需要注意的是，操作系统选择Other 5.x or later Linux (64-bit)。只有这样网络才可以选择VMXNET 3。否则只有默认e1000。

启动后，键入

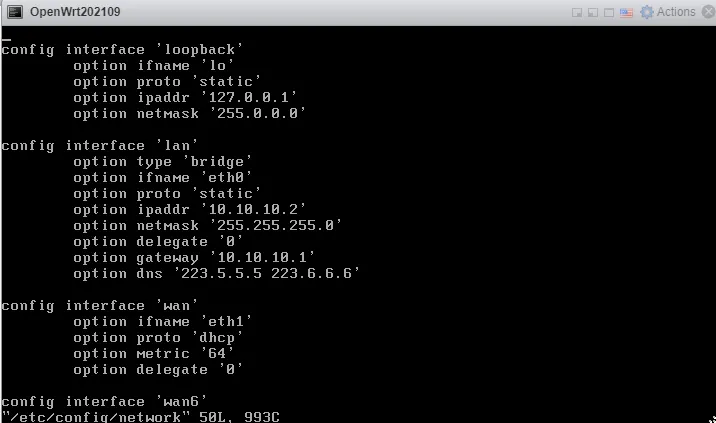

vi /etc/config/network

修改网络设置。
如果只是改了IP, 那么在另一VLAN上是暂时无法ping通的。也无法进入web界面。
方法一：
另一虚拟机也使用VM Network 2 的IP然后使用浏览器进去修改配置。

方法二：
直接在/etc/config/network配置好 网关、子网掩码、DNS等。

Proxmox virtual environment版

更新了使用PVE版本导入的方法
PVE Openwrt
