本文介绍MyEMS能源管理系统后台配置-配电系统管理

18.配电系统管理

本系统可满帮助企业确定能耗与节能指标体系，挖掘节能潜力，采取节能措施。

18.1配电系统

查看配电系统：
1.点击菜单“系统管理”
2.点击菜单“配电系统管理”
3.点击标签页“配电系统”

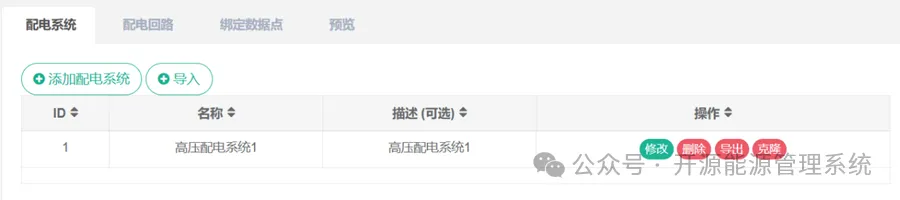

图18-1配电系统列表

添加配电系统：
1.点击菜单“系统管理”
2.点击菜单“配电系统管理”
3.点击标签页“配电系统”
4.点击“添加配电系统”按钮
5.在“添加配电系统”对话框中输入“名称”
6.点击“保存”按钮

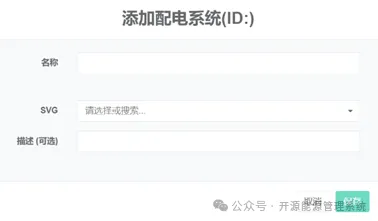

图18-2添加配电系统

编辑配电系统：
1.点击菜单“系统管理”
2.点击菜单“配电系统管理”
3.点击标签页“配电系统”
4.点击“修改”按钮
5.在“编辑配电系统”对话框中输入“名称”
6.点击“保存”按钮

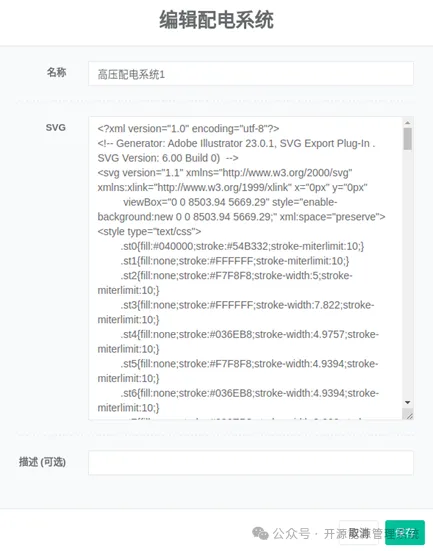

图18-3编辑配电系统

删除配电系统：
1.点击菜单“系统管理”
2.点击菜单“配电系统管理”
3.点击标签页“配电系统”
4.点击“删除”按钮
5.在“确认删除”对话框中点击“确认删除”按钮
导入配电系统：
1.点击菜单“系统管理”
2.点击菜单“配电系统管理”
3.点击标签页“配电系统”
4.点击“导入”按钮
5.将数据输入对话框
6.点击“导入”按钮
导出配电系统：
1.点击菜单“系统管理”
2.点击菜单“配电系统管理”
3.点击标签页“配电系统”
4.点击“导出”按钮
克隆配电系统：
1.点击菜单“系统管理”
2.点击菜单“配电系统管理”
3.点击标签页“配电系统”
4.点击“克隆”按钮

18.2配电回路

查看配电回路：
1.点击菜单“系统管理”
2.点击菜单“配电系统管理”
3.点击标签页“配电回路”
4.选择“配电系统”

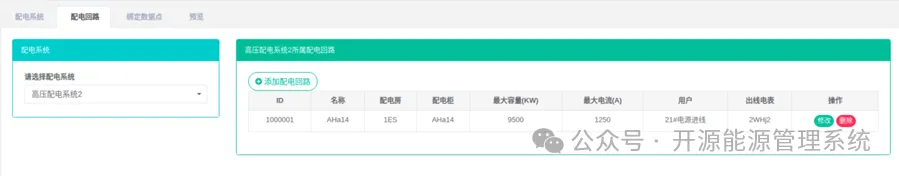

图18-4配电回路列表

添加配电回路：
1.点击菜单“系统管理”
2.点击菜单“配电系统管理”
3.点击标签页“配电回路”
4.点击“添加配电回路”按钮
5.在“添加配电系统”对话框中输入“名称”、“配电源”、“配电柜”、“最大容量”、“最大电流”，“用户”和“出线电表”
6.点击“保存”按钮

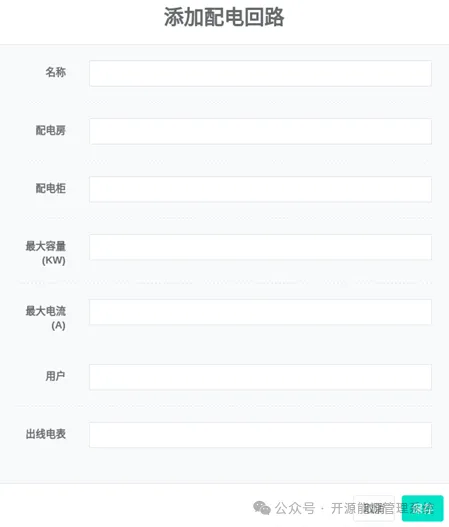

图18-5添加配电回路

编辑配电回路：
1.点击菜单“系统管理”
2.点击菜单“配电系统管理”
3.点击标签页“配电回路”
4.点击“修改”按钮
5.在“编辑配电系统”对话框中输入“名称”、“配电源”、“配电柜”、“最大容量”、“最大电流”，“用户”和“出线电表”
6.点击“保存”按钮

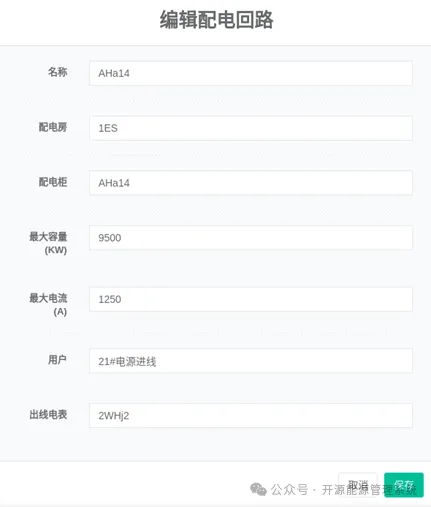

图18-6编辑配电回路

删除配电回路：
1.点击菜单“系统管理”
2.点击菜单“配电系统管理”
3.点击标签页“配电回路”
4.点击“删除”按钮
5.在“确认删除”对话框中点击“确认删除”按钮

18.3绑定数据点

查看绑定数据点：
1.点击菜单“系统管理”
2.点击菜单“配电系统管理”
3.点击标签页“绑定数据点”
4.选择“配电回路”

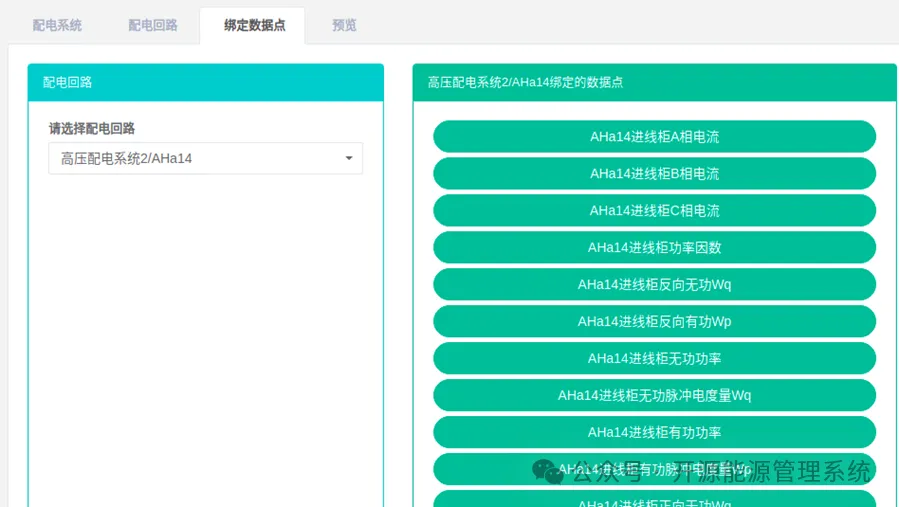

图18-7绑定数据点列表

添加数据点：
1.点击菜单“系统管理”
2.点击菜单“配电系统管理”
3.点击标签页“绑定数据点”
4.选择“配电回路”
5.数据点列表框内选择“数据源”，拖拽该框内数据点到中间绿色框内

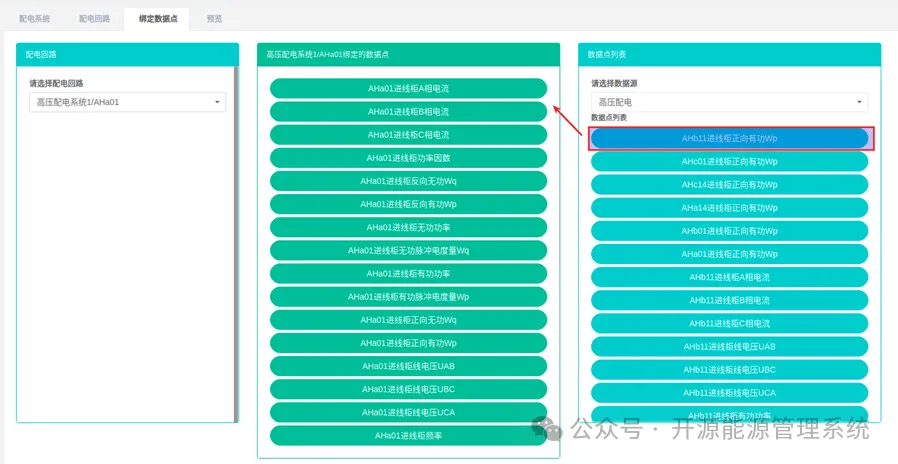

图18-8添加绑定数据点

删除绑定数据点：
1.点击菜单“系统管理”
2.点击菜单“配电系统管理”
3.点击标签页“绑定数据点”
4.选择“配电回路”
5.拖拽该框内中间绿色框内的表到下方红色回收桶内

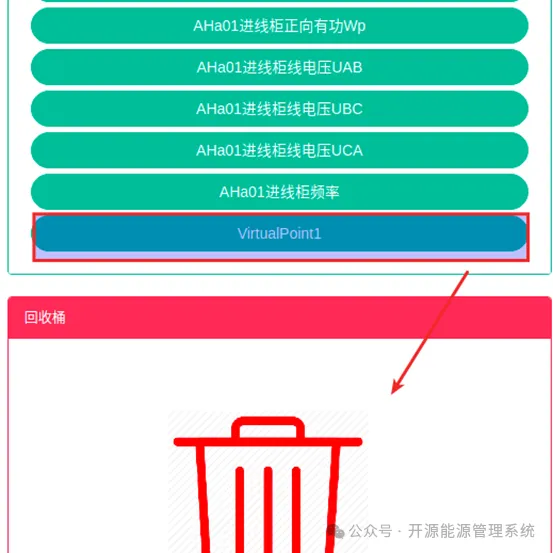

图18-9确认删除绑定数据点

18.4预览

查看预览：
1.点击菜单“系统管理”
2.点击菜单“配电系统管理”
3.点击标签页“预览”
4.选择“预览”
